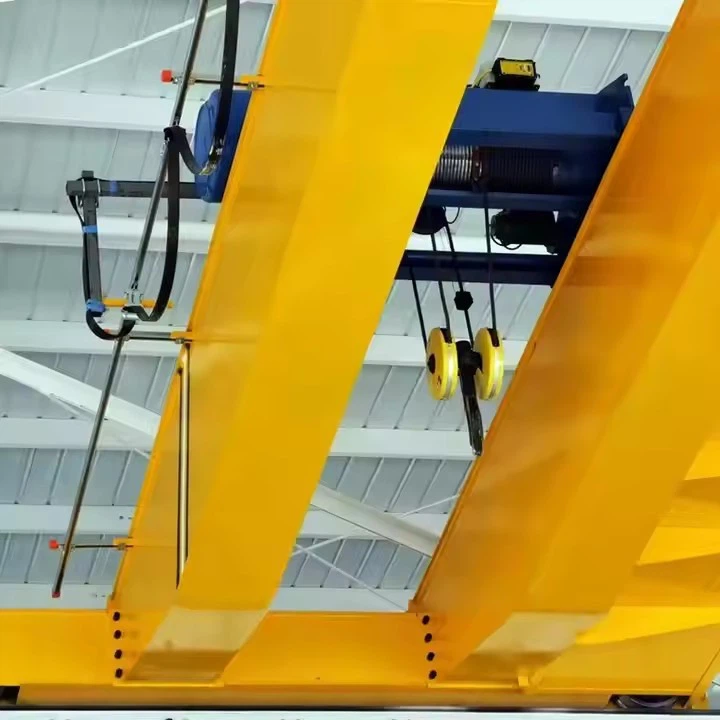

خودکار اوور ہیڈ کرین

خودکار اوور ہیڈ کرینوں کی اقسام

سنگل گرڈر بمقابلہ ڈبل گرڈر

سنگل گرڈر:ہلکے بوجھ کے لئے سرمایہ کاری مؤثر (<20 tons).

ڈبل گرڈر:اعلی صلاحیت ، ہیوی ڈیوٹی ایپلی کیشنز کے لئے زیادہ سخت۔

گینٹری کرینیں (موبائل اوور ہیڈ کرینیں)

استعمال کیا جاتا ہے جہاں رن وے سپورٹ ڈھانچے دستیاب نہیں ہیں۔

مونوریل سسٹم

ایک مقررہ راستے پر لکیری حرکت کے ل ((جیسے ، اسمبلی لائنیں)۔

روبوٹک کرینیں (AI-ENHanced)

انکولی بوجھ سے نمٹنے کے لئے مشین لرننگ کا استعمال کریں۔



خودکار اوور ہیڈ کرینیں کس طرح کام کرتی ہیں

خودکار تحریک

کرین پہلے سے پروگرام شدہ راستوں کی پیروی کرتی ہےانکوڈر آراء اور پوزیشننگ سسٹم.

کے ساتھ ضم کر سکتے ہیںگودام مینجمنٹ سسٹم (WMS)یامینوفیکچرنگ ایگزیکیوشن سسٹم (ایم ای ایس)ہموار کارروائیوں کے لئے۔

صحت سے متعلق کنٹرول

سروو موٹرز اور وی ایف ڈی (متغیر فریکوینسی ڈرائیوز)ہموار ایکسلریشن\/سست روی کو یقینی بنائیں۔

لیزر رہنمائی یا آریفآئڈی ٹریکنگدرست بوجھ پلیسمنٹ میں مدد کرتا ہے (کچھ ماڈلز میں 1 ملی میٹر صحت سے متعلق)۔

حفاظت اور سینسر

خلیوں کو لوڈ کریںاوورلوڈنگ کو روکیں۔

اینٹی سوی ٹکنالوجینقل و حرکت کے دوران بوجھ کو مستحکم کرتا ہے۔

تصادم سے بچنے کے نظامملٹی کرین ماحول کے لئے۔

ریموٹ مانیٹرنگ اور آئی او ٹی

کارکردگی ، بحالی کی ضروریات اور کارکردگی پر ریئل ٹائم ڈیٹا اکٹھا کرنا۔

کے ذریعے کنٹرول کیا جاسکتا ہےHMI (ہیومن مشین انٹرفیس) ، گولیاں ، یا کلاؤڈ بیسڈ سافٹ ویئر.







ایکخودکار اوور ہیڈ کرینعین مطابق ، بغیر پائلٹ بوجھ سے نمٹنے کے قابل بنانے کے لئے مل کر کام کرنے والے مکینیکل ، بجلی اور کنٹرول سسٹم پر مشتمل ہے۔ ذیل میں ہیںکلیدی اجزاءجو خودکار اوور ہیڈ کرین سسٹم بناتے ہیں:



1. مکینیکل اجزاء

A. برج اور رن وے کا ڈھانچہ

برج گرڈر:

سنگل گرڈر (ہلکا بوجھ) یا ڈبل ​​گرڈر (ہیوی ڈیوٹی)۔

ٹرالی اور لہرانے کی حمایت کرتا ہے۔

رن وے بیم:

کرین کی نقل و حرکت کے لئے راستہ فراہم کرتا ہے۔

ہوسکتا ہےٹاپ رننگ(ریلوں پر سوار) یاانڈر ہنگ(چھت سے معطل)۔





B. لہرانے اور لفٹنگ کا طریقہ کار

الیکٹرک لہرانے (تار رسی یا چین):

لفٹیں اور بوجھ کم کرتے ہیں۔

شامل کر سکتے ہیںامدادی کنٹرول والی موٹریںصحت سے متعلق کے لئے.

ٹرالی:

پل کے ساتھ افقی طور پر ہیرا کو منتقل کرتا ہے۔



C. اختتام ٹرک اور ڈرائیو سسٹم

پہیے اور موٹرز:

کرین کو رن وے کے ساتھ سفر کرنے کی اجازت دیں۔

بریک اور گیئر بکس:

ہموار رکنے اور کنٹرول شدہ تحریک کو یقینی بنائیں۔

2. برقی اور کنٹرول کے اجزاء

A. آٹومیشن کنٹرول سسٹم

پروگرام قابل منطق کنٹرولر (پی ایل سی):

کرین کا "دماغ" ، پہلے سے پروگرام شدہ تحریکوں کو انجام دے رہا ہے۔

متغیر تعدد ڈرائیوز (VFDs):

ہموار ایکسلریشن\/سست روی کے لئے موٹر کی رفتار کو کنٹرول کریں۔

ہیومن مشین انٹرفیس (HMI):

آپریٹر ان پٹ اور نگرانی کے لئے ٹچ اسکرین پینل۔

B. سینسر اور آراء کے نظام

انکوڈرز (مطلق\/اضافہ):

عین مطابق نقل و حرکت کے لئے کرین پوزیشن کو ٹریک کریں۔

خلیوں اور حد کے سوئچ کو لوڈ کریں:

اوورلوڈنگ اور زیادہ سفر کو روکیں۔

اینٹی سوی سسٹم:

بوجھ سوئنگ کو کم سے کم کرنے کے لئے الگورتھم استعمال کرتا ہے۔

تصادم سے بچنے کے سینسر:

ملٹی کرین ماحول کے لئے لیدر ، الٹراسونک ، یا اورکت سینسر۔

C. بجلی کی فراہمی اور تقسیم

فیسٹون سسٹم \/ کیبل ریلز:

کرین کے اجزاء کو منتقل کرنے میں طاقت فراہم کرتا ہے۔

ایمرجنسی اسٹاپ (ای اسٹاپ) سرکٹ:

ہنگامی صورتحال میں فوری طور پر کرین آپریشن کو روکتا ہے۔

3. سافٹ ویئر اور کنیکٹوٹی

A. آٹومیشن سافٹ ویئر

پہلے سے پروگرام شدہ راستے:

کرین کو نقل و حرکت کو دہرانے کی اجازت دیتا ہے (جیسے ، چن اور جگہ)۔

ریموٹ کنٹرول اور نگرانی:

کے ذریعے کام کیاوائی ​​فائی ، 5 جی ، یا صنعتی آئی او ٹی.

B. بیرونی نظاموں کے ساتھ انضمام

گودام مینجمنٹ سسٹم (WMS)

مینوفیکچرنگ ایگزیکیوشن سسٹم (ایم ای ایس)

AGVs (خودکار ہدایت یافتہ گاڑیاں) اور روبوٹکس

.

4. حفاظت کے اجزاء

✔ اوورلوڈ تحفظ- صلاحیت سے آگے اٹھانا کو روکتا ہے۔
✔ ایمرجنسی اسٹاپ بٹن- حفاظت کے لئے دستی اوور رائڈ۔
✔ فیل سیف بریک- اگر بجلی ناکام ہوجاتی ہے تو خودکار بریکنگ۔
✔ انتباہی الارم اور لائٹس- آپریشن کے دوران اہلکاروں کو الرٹ کرتا ہے۔

کلیدی خودکار بمقابلہ دستی کرین اختلافات کا خلاصہ

اجزاء	دستی کرین	خودکار کرین
کنٹرول	جوائس اسٹک\/لاکٹ	PLC + سافٹ ویئر
پوزیشننگ	دستی ایڈجسٹمنٹ	انکوڈرز + سینسر
حفاظت	آپریٹر پر منحصر	خودکار سینسر
انضمام	اسٹینڈ اسٹون	WMS\/MES\/AGV ہم آہنگ



​

خاکہ

اہم تکنیکی





خودکار اوور ہیڈ کرینوں کے فوائد

1. پیداواری صلاحیت اور کارکردگی میں اضافہ

✅ 24\/7 آپریشن- کوئی تھکاوٹ نہیں ، انسانی آپریٹرز کے برعکس۔
✅ تیز سائیکل اوقات- بہتر حرکتیں بوجھ سے نمٹنے کے وقت کو کم کرتی ہیں۔
✅ قابل تکرار صحت سے متعلق- پروگرام کے قابل راستے مستقل درستگی کو یقینی بناتے ہیں (کچھ ماڈلز میں 1 ملی میٹر)۔

2. بہتر حفاظت

✔ انسانی غلطی کو کم کرنا- دستی آپریشن سے خطرات کو ختم کرتا ہے۔
✔ تصادم سے بچنا- سینسر رکاوٹوں یا دیگر کرینوں کے ساتھ حادثات کو روکتے ہیں۔
✔ اوورلوڈ تحفظ- اگر وزن صلاحیت سے زیادہ ہو تو خودکار شٹ ڈاؤن۔

3. لاگت کی بچت

💰 مزدوری کے کم اخراجات- کم آپریٹرز کی ضرورت ہے۔
💰 کم ٹائم- پیش گوئی کی بحالی (IOT) خرابی کو روکتی ہے۔
💰 توانائی کی کارکردگی- دوبارہ پیدا ہونے والی بریکنگ اور بہتر موٹر کنٹرول کو بچانے والی طاقت۔

4. لچک اور اسکیل ایبلٹی

🔧 آسان ری پروگگرامنگ- مکینیکل تبدیلیوں کے بغیر نئے کاموں میں ڈھالتا ہے۔
🔧 سمارٹ فیکٹریوں کے ساتھ انضمام- کے ساتھ کام کرتا ہےAGVS ، AS\/RSS ، اور انڈسٹری 4. 0سسٹم

5. بوجھ ہینڈلنگ میں بہتری

📦 اینٹی سوی ٹکنالوجی-تیز رفتار حرکت کے دوران بوجھ کو مستحکم رکھتا ہے۔
📦 خودکار پوزیشننگ-اسمبلی لائنوں کے لئے لیزر\/آریفآئڈی رہنمائی کی جگہ کا تعین۔



خودکار اوور ہیڈ کرینوں کی درخواستیں

1. مینوفیکچرنگ اور اسمبلی لائنیں

آٹوموٹو:کار لاشوں ، انجنوں اور اجزاء کو منتقل کرنا۔

اسٹیل انڈسٹری:کنڈلی ، چادریں ، اور پگھلے ہوئے دھات کو سنبھالنا۔

ایرو اسپیس:بڑے ہوائی جہاز کے پرزوں کی عین مطابق پوزیشننگ۔

2. گودام اور رسد

خودکار اسٹوریج اور بازیافت (AS\/RSS)-تیز رفتار پیلیٹ\/کریٹ ہینڈلنگ۔

ای کامرس تکمیل مراکز- سامان چھانٹنا اور نقل و حمل۔

3. بھاری صنعتیں اور تعمیر

بندرگاہیں اور شپ یارڈز- کنٹینر لوڈنگ\/ان لوڈنگ۔

کان کنی اور سیمنٹ پلانٹ- ایسک اور چونا پتھر جیسے خام مال کو منتقل کرنا۔

4. توانائی اور افادیت

پاور پلانٹس- ٹربائنز ، جنریٹرز اور بھاری مشینری کو سنبھالنا۔

ونڈ ٹربائن اسمبلی- بڑے پیمانے پر روٹر بلیڈ اٹھانا۔

5. فوڈ اینڈ فارماسیوٹیکلز

کلین روم ماحول-حفظان صحت ، آلودگی سے پاک مادی منتقلی۔

مشروبات کی صنعت- بلک اجزاء (جیسے ، بیرل ، ٹینک) منتقل کرنا۔





1. ڈیزائن اور انجینئرنگ
تقاضے اجتماع:

بوجھ کی گنجائش (جیسے ، 10 ٹی ، 50 ٹی ، 100 ٹی ، وغیرہ) ، مدت ، لفٹنگ اونچائی ، اور آپریشنل ماحول کی وضاحت کی گئی ہے۔

تخصیص کی ضروریات کا اندازہ کیا جاتا ہے ، جیسے کنٹرول موڈ (لاکٹ ، وائرلیس ، کیبن) اور خصوصی خصوصیات (جیسے ، اینٹی تصادم ، اوورلوڈ پروٹیکشن)۔

ابتدائی ڈیزائن:

ساختی انجینئرز اور کرین ڈیزائنرز کرین کا ابتدائی ڈیزائن تیار کرتے ہیں ، بشمول مین بیم ، اینڈ کیریج ، لفٹنگ سسٹم ، ٹرالی سسٹم ، ٹریول میکانزم اور دیگر اجزاء۔

حساب کتاب اور نقالی:

بوجھ کے حساب کتاب کو یقینی بنانے کے لئے انجام دیا جاتا ہے کہ کرین مخصوص صلاحیت کو سنبھال سکے۔

حفاظت اور استحکام کو یقینی بنانے کے لئے ساخت میں دباؤ اور تخفیف کی نقالی کرنے کے لئے محدود عنصر تجزیہ (FEA) کا استعمال کیا جاسکتا ہے۔

تفصیلی ڈیزائن:

منظوری کے بعد ، ہر حصے کے لئے تفصیلی ڈرائنگ بنائے جاتے ہیں ، بشمول مین گرڈر ، اینڈ کیریج ، لہرانے کا نظام ، موٹرز ، کنٹرول سسٹم اور حفاظت کی خصوصیات۔

2. مادی خریداری
خام مال کا انتخاب:

اعلی معیار کے مواد جیسے اسٹیل ، ایلوئڈ اسٹیل ، جعلی اسٹیل ، اور بجلی کے اجزاء کو وضاحتوں کے مطابق حاصل کیا جاتا ہے۔

معیاری سرٹیفیکیشن اور صنعت کے معیارات (جیسے ، آئی ایس او ، سی ای) کی تعمیل کے لئے مواد کا معائنہ کیا جاتا ہے۔

جزو سورسنگ:

معیاری اجزاء جیسے موٹرز ، ہوسٹس ، کنٹرول پینل ، حد سوئچز ، اور حفاظتی آلات قابل اعتماد سپلائرز سے حاصل کیے جاتے ہیں۔

3. اجزاء کی من گھڑت
مین گرڈر:

پل گرڈر بنانے کے لئے اسٹیل پلیٹوں کا کاٹنا اور ویلڈنگ۔

گرڈر کو ویلڈنگ یا بولٹنگ حصوں کے ذریعہ جمع کیا جاتا ہے ، اس بات کو یقینی بناتے ہوئے کہ یہ مطلوبہ طاقت اور صحت سے متعلق ہے۔

اختتام کیریج اسمبلی:

رن وے ریلوں پر کرین کو تھامنے کے لئے اختتامی گاڑی من گھڑت اور جمع ہے۔

ریلوں کے ساتھ ہموار سفر کو یقینی بنانے کے لئے پہیے اسمبلیاں لگائی گئیں۔

لہرانے اور ٹرالی سسٹم:

ہوسٹ یونٹ (الیکٹرک یا دستی) جمع ہوتا ہے ، جس میں ڈھول ، تار رسی ، ہک اور موٹر شامل ہیں۔

ٹرالی نظام پل کے اس پار لہرانے کے لئے بنایا گیا ہے ، جس میں ٹرالی پہیے اور ڈرائیو میکانزم شامل ہیں۔

کرین ٹریول میکانزم:

کرین پہیے آخری گاڑیوں پر سوار ہیں ، جو ہموار افقی حرکت کو یقینی بناتے ہیں۔

سفر کی رفتار کو کنٹرول کرنے کے لئے ڈرائیو سسٹم انسٹال ہے۔

4. کرین کی اسمبلی
مین بیم کی تنصیب:

جمع شدہ مین گرڈر کو اٹھا کر آخری گاڑیوں پر رکھا جاتا ہے۔

گرڈر کو ساختی سالمیت کو یقینی بنانے کے لئے منسلک کیا گیا ہے۔

ٹرالی اور لہرانے کی تنصیب:

ٹرالی سسٹم کو مرکزی گرڈر پر لگایا گیا ہے ، اور لہرانے کو ٹرالی پر لگایا گیا ہے۔

ہموار آپریشن کے لئے لوڈ چین یا تار رسی انسٹال اور جانچ کی گئی ہے۔

ٹریول میکانزم سیٹ اپ:

کرین پہیے لگائے گئے ہیں ، اور ڈرائیو میکانزم افقی تحریک کے لئے کنٹرول سسٹم سے منسلک ہے۔

5. بجلی اور کنٹرول سسٹم کی تنصیب
وائرنگ اور کنٹرول پینل:

کنٹرول پینل تمام کرین کی نقل و حرکت (لہرانے ، ٹرالی ، کرین ٹریول) کو سنبھالنے کے لئے انسٹال اور وائرڈ ہے۔

حد سوئچ ، ایمرجنسی اسٹاپ بٹن ، اور حفاظتی الارم کنٹرول سسٹم میں ضم ہوجاتے ہیں۔

موٹر اور گیئر کی تنصیب:

لہرانے ، سفر کرنے اور ٹرالی کے لئے موٹریں انسٹال اور اپنے متعلقہ گیئر سسٹم سے منسلک ہیں۔

کنٹرول سسٹم کی جانچ:

لاکٹ کنٹرول ، وائرلیس ریموٹ ، یا کیبن کنٹرول کے اختیارات کے مناسب انضمام کو یقینی بنانے کے لئے کنٹرول سسٹم کی جانچ پڑتال کی جاتی ہے۔

6. جانچ اور کوالٹی کنٹرول
لوڈ ٹیسٹنگ:

کرین جامد بوجھ کی جانچ (استحکام کی جانچ کرنے کے لئے) اور متحرک بوجھ ٹیسٹنگ (اصل کام کے حالات کے تحت آپریشنل کارکردگی کو چیک کرنے کے لئے) سے گزرتی ہے۔

اوورلوڈ تحفظ اور حد کے سوئچز کا تجربہ یقینی بنانے کے لئے کیا جاتا ہے کہ وہ صحیح طریقے سے کام کریں۔

سیفٹی سسٹم کی جانچ:

صوتی اور ہلکے الارم ، حد سوئچز ، ایمرجنسی اسٹاپ بٹن ، اور حفاظتی آلات سبھی فعالیت کے ل tested تجربہ کیے جاتے ہیں۔

تحریک کی جانچ:

ہموار آپریشن اور صحت سے متعلق تمام نقل و حرکت ، ٹرالی تحریک ، پل ٹریول ، اور سوے کنٹرول کا تجربہ کیا جاتا ہے۔

بجلی کی جانچ:

تمام بجلی کے اجزاء کو مناسب وائرنگ ، گراؤنڈنگ اور سسٹم کے مابین مواصلات کے لئے جانچ لیا جاتا ہے۔

دستاویزات اور سرٹیفیکیشن:

کرین کا بین الاقوامی حفاظت کے معیار کے مطابق معائنہ کیا جاتا ہے اور متعلقہ حکام (جیسے ، سی ای ، آئی ایس او) کے ذریعہ سند سے گزرتا ہے۔

موٹرز ، کرینوں اور بوجھ کی جانچ کے لئے ٹیسٹ سرٹیفکیٹ تیار کیے گئے ہیں۔

7. حتمی معائنہ اور پینٹنگ
بصری معائنہ:

اس بات کا یقین کرنے کے لئے ایک مکمل معائنہ کیا جاتا ہے کہ کرین ڈیزائن کی وضاحتیں اور حفاظت کی ضروریات کو پورا کرے۔

پینٹنگ:

کرین کو ماحولیاتی حالات سے بچانے کے لئے اعلی معیار کے اینٹی سنکنرن ملعمع کاری کے ساتھ پینٹ کیا گیا ہے۔

مارکنگ اور لیبلنگ:

حفاظت کے لیبل ، انتباہات ، اور صلاحیت کے نشانات مناسب شناخت کے لئے کرین پر لگائے جاتے ہیں۔

8. ترسیل اور تنصیب
شپنگ:

کرین کو احتیاط سے نقل و حمل کے حصوں (اگر ضرورت ہو) میں جدا کیا گیا ہے اور گاہک کے مقام پر بھیج دیا گیا ہے۔

تنصیب:

کرین سائٹ پر نصب ہے ، اور تمام رابطے (پاور ، مکینیکل ، کنٹرول) بنائے گئے ہیں۔

حتمی کمیشننگ:

کرین کو آپریشنل ٹیسٹوں کی ایک سیریز کے ذریعے چلانے کے ذریعہ کمیشن کیا گیا ہے تاکہ یہ یقینی بنایا جاسکے کہ یہ صحیح طریقے سے کام کرتا ہے۔

محفوظ اور موثر استعمال کے لئے آپریٹر کی تربیت ، اگر ضروری ہو تو ، کی جاتی ہے۔

9. انسٹالیشن کے بعد کی حمایت
گاہک کی تربیت:

آپریٹر کی تربیت کرین کو محفوظ طریقے سے اور مؤثر طریقے سے استعمال کرنے کا طریقہ۔

بحالی کا شیڈول:

کرین کے مسلسل آپریشن کے لئے بحالی کا منصوبہ فراہم کرنا ، بشمول باقاعدہ معائنہ ، چکنا اور جانچ۔

فروخت کے بعد کی حمایت:

اسپیئر پارٹس ، خرابیوں کا سراغ لگانا ، اور مرمت کی خدمات پیش کرنا۔

ورکشاپ کا نظارہ:

کمپنی نے ذہین سازوسامان کے انتظام کا پلیٹ فارم انسٹال کیا ہے ، اور اس نے روبوٹ کو سنبھالنے اور ویلڈنگ کے 310 سیٹ (سیٹ) انسٹال کیا ہے۔ منصوبے کی تکمیل کے بعد ، 500 سے زیادہ سیٹ (سیٹ) ہوں گے ، اور سامان نیٹ ورکنگ کی شرح 95 ٪ تک پہنچ جائے گی۔ 32 ویلڈنگ لائنوں کو استعمال میں لایا گیا ہے ، 50 کو انسٹال کرنے کا منصوبہ بنایا گیا ہے ، اور پوری پروڈکٹ لائن کی آٹومیشن ریٹ 85 ٪ تک پہنچ گئی ہے۔
