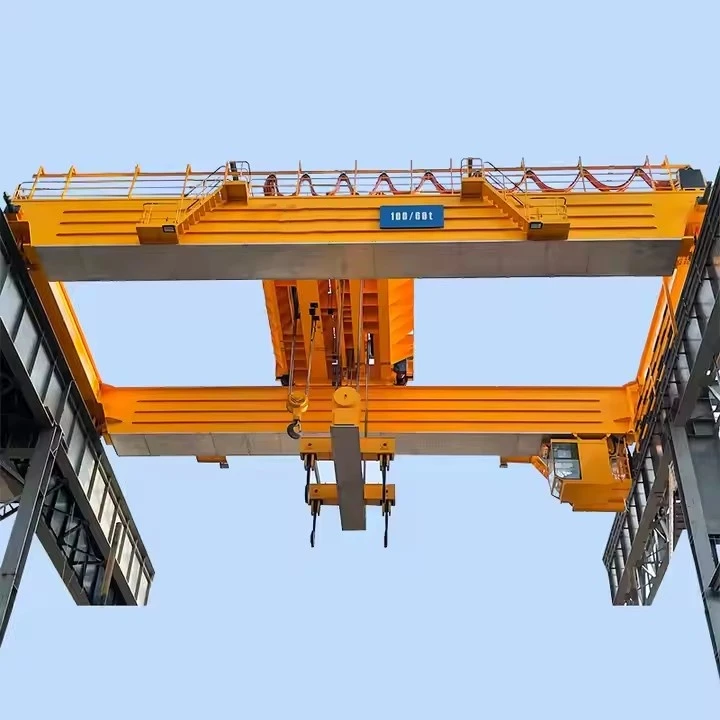

ہیوی ڈیوٹی Qd اوور ہیڈ کرین

QD اوور ہیڈ کرین کیا ہے؟

کیو ڈیعام طور پر a سے مراد ہے۔ڈبل-گرڈر اوور ہیڈ کرین ماڈلکے لیے ڈیزائن کیا گیا ہے۔بھاری ڈیوٹی صنعتی لفٹنگ-جسے EOT (الیکٹرک اوور ہیڈ ٹریولنگ) کرین بھی کہا جاتا ہے۔ اہم خصوصیات میں شامل ہیں:

ڈبل گرڈر (ڈبل بیم) کا ڈھانچہزیادہ بوجھ کی گنجائش اور سختی کے لیے۔ jrcranegroup.

ہیوی-کام کرنے والا طبقہ(A5–A7، کبھی کبھی A8 تک)، یعنی یہ بار بار اٹھانے والے کاموں کے لیے بنایا گیا ہے۔

لفٹنگ کی بڑی صلاحیت، اکثر ترتیب کے لحاظ سے ~5 ٹن سے لے کر 500 ٹن یا اس سے زیادہ تک۔

کارخانوں، گوداموں، سٹیل ملز، پاور پلانٹس، بندرگاہوں وغیرہ میں استعمال ہوتا ہے۔مواد کو سنبھالنے کے لئے.

یہ کرینیں رن وے ریلوں پر طول بلد سفر کرتی ہیں اور ان میں ایک ٹرالی ہوتی ہے جو پیچھے سے حرکت کرتی ہے، ہکس (یا خصوصی منسلکات) اٹھانے اور بوجھ کو کم کرنے کے ساتھ۔



اوور ہیڈ اور برج کرین کے اختیارات

ڈبل گرڈر اوور ہیڈ کرینیں۔– بھاری-ڈیوٹی اوور ہیڈ کرین سلوشنز جس میں صنعتی استعمال کے لیے موزوں لفٹنگ کی بڑی صلاحیتیں ہیں (ہلکی کٹس سے زیادہ مضبوط)۔

20 ٹن R&M QX اوور ہیڈ کرین کٹ– بھاری ایپلی کیشنز کے لیے بڑی-کیپیسٹی کٹ (مثلاً، فیبریکیشن/گودام)۔

لہرانے کے ساتھ R&M اوور ہیڈ کرین کٹ- بھاری مواد کو سنبھالنے کے لئے لہرانے کے ساتھ مکمل کرین حل۔

مکمل فری اسٹینڈنگ اوور ہیڈ برج کرین- اگر رن وے کا کوئی ڈھانچہ موجود نہیں ہے تو فری اسٹینڈنگ آپشن۔



QD بمقابلہ معیاری اوور ہیڈ کرینز

پہلو	ہیوی ڈیوٹی QD کرین	معیاری ڈیوٹی کرین
ڈیوٹی کلاس	A6-A8 (M6-M8)	A3-A5 (M3-M5)
ڈیزائن لائف	30+ سال	20-25 سال
حفاظتی عنصر	اعلیٰ (5.5-6:1)	معیاری (5:1)
اجزاء کا معیار	پریمیم، بھاری-ڈیوٹی	معیاری صنعتی
کنٹرول سسٹم	اعلی درجے کی، اکثر VFD کے ساتھ	بنیادی ریلے یا سادہ PLC
دیکھ بھال	زیادہ کثرت سے، پیش گوئی کرنے والا	معیاری شیڈول
قیمت پریمیم	25-50% زیادہ	بنیادی قیمت
کے لیے بہترین	مسلسل، مطالبہ استعمال	وقفے وقفے سے، عام استعمال



تکنیکی وضاحتیں مثال

لفٹنگ کی صلاحیتخصوصی ایپلی کیشنز کے لیے 500+ ٹن تک
ڈیوٹی کی درجہ بندیFEM M6، M7، M8 کے برابر
اسپیناپنی مرضی کے مطابق انجینئرنگ کے ساتھ 40m+ تک
اونچائی اٹھاناخصوصی تنصیبات کے لیے 50m تک
کام کے چکرکچھ ایپلی کیشنز میں مسلسل آپریشن

یہاں کی واضح خرابی ہے۔بھاری-ڈیوٹی QD ماڈل ڈبل-گرڈر اوور ہیڈ کرین کے اہم اجزاء- وہ قسم جو عام طور پر صنعتی مواد کی ہینڈلنگ میں استعمال ہوتی ہے (اکثر کہا جاتا ہے aڈبل-گرڈر EOT کرین) اور اعلی بوجھ کی صلاحیت اور بار بار آپریشن کے لیے ڈیزائن کیا گیا ہے:

پل کا ڈھانچہ (اسٹیل کا ڈھانچہ)

مین گرڈرز (ڈبل گرڈرز)
باکس-قسم کے ویلڈڈ اسٹیل بیم جو بوجھ اور ٹرالی کو لے جاتے ہیں۔

اختتامی گاڑیاں (اینڈ ٹرک)
مین گرڈرز کو جوڑیں اور رن وے ریلوں پر چلائیں۔

واک ویز اور ہینڈریل
پل پر بحالی تک رسائی کے پلیٹ فارم



لفٹنگ میکانزم

لہرانا اسمبلی

لہرانے والی موٹر

گیئر کم کرنے والا

تار رسی کا ڈرم

تار کی رسیاں

ہک بلاک

مین ہک

معاون ہک (اختیاری، بھاری ڈیوٹی کے لیے)

گھرنی / شیو سسٹم

ٹرالی میکانزم

ٹرالی فریم

ٹرالی ٹریول موٹر

گیئر ریڈوسر

ٹرالی پہیے

بریک سسٹم

ٹرالی چلتی ہے۔پل کے اس پارلہرانے کے طریقہ کار کو لے کر.



کرین ٹریول میکانزم

برج ٹریول موٹرز

کم کرنے والے / گیئر باکس

کرین پہیے

بریک

وہیل بفرز

یہ طریقہ کار پوری کرین کو حرکت دیتا ہے۔رن وے ریلوں کے ساتھ ساتھ.



الیکٹریکل اور کنٹرول سسٹم

مین الیکٹریکل کنٹرول کابینہ

فریکوئینسی انورٹرز (VFD)- اختیاری

حد سوئچز (اولاد اور سفر)

اوورلوڈ پروٹیکشن سسٹم

کنٹرول ریلے اور رابطہ کار

بجلی کی تقسیم کے اجزاء



پاور سپلائی سسٹم

بس بار / کنڈکٹر ریل سسٹم
کرین کو بجلی فراہم کرتا ہے۔

فیسٹون کیبل سسٹم
ٹرالی کو بجلی فراہم کرتا ہے۔

کیبل ٹرالیاں اور کیبل کلیکٹر



آپریٹر کنٹرول سسٹم

لٹکن کنٹرول

ریڈیو ریموٹ کنٹرول

آپریٹر کیبن (کیب کنٹرول)- ہیوی ڈیوٹی اور اعلی صلاحیت والی کرینوں کے لیے

حفاظتی آلات

اوورلوڈ محدود کرنے والا

اوپری اور زیریں لہرانے کی حد کے سوئچز

سفر کی حد کے سوئچز

ایمرجنسی اسٹاپ بٹن

ریل کلیمپ / ونڈ کلیمپ (بیرونی استعمال)

اینٹی-تصادم کا آلہ (متعدد کرینیں)

بفر رک جاتا ہے۔

معاون اجزاء

چکنا کرنے کا نظام

نام کی تختیاں اور لوڈ چارٹس

بولٹ، فاسٹنر، پن

پینٹ اور سنکنرن تحفظ کا نظام

خاکہ

اہم تکنیکی





ہیوی-ڈیوٹی QD اوور ہیڈ کرین کے فوائد

1. زیادہ بوجھ کی صلاحیت اور ساختی طاقت

ڈبل-گرڈر باکس ڈھانچہ فراہم کرتا ہے۔بہترین سختی اور بوجھ کی تقسیم

کے لیے موزوں ہے۔میڈیم سے الٹرا-ہیوی لفٹنگ، عام طور پر5–500+ ٹن

مکمل بوجھ کے تحت کم سے کم انحراف، محفوظ اور مستحکم آپریشن کو یقینی بنانا

2. بھاری-ڈیوٹی ورکنگ کلاس

کے لیے ڈیزائن کیا گیا ہے۔اعلی-تعدد اور مسلسل آپریشن

عام طور پر ورکنگ ڈیوٹی کی درجہ بندیA5–A7 (FEM 2m–4m)

بار بار لفٹنگ سائیکل کے ساتھ سخت صنعتی ماحول کے لیے مثالی۔

3. بڑا اسپین اور اونچی لفٹنگ اونچائی

حمایت کرتا ہے۔بڑے اسپیناورزیادہ ہک سفر

ورکشاپ کی جگہ کے زیادہ سے زیادہ استعمال کی اجازت دیتا ہے۔

کے ساتھ فیکٹریوں کے لیے موزوں ہے ۔وسیع خلیج اور اونچی عمارتیں۔

4. اعلی لفٹنگ کی کارکردگی

آزاد حرکات برائے:

لہرانا

ٹرالی سفر کرنا

پل سفر

قابل بناتا ہے۔تیز، عین مطابق، اور موثر مواد ہینڈلنگ

پیداواری وقت اور مزدوری کے اخراجات کو کم کرتا ہے۔

5. لچکدار ترتیب کے اختیارات

کے ساتھ دستیاب ہے:

مین + معاون لہرانا

کیبن، لاکٹ، یا ریموٹ کنٹرول

متغیر فریکوئنسی ڈرائیوز (VFD)

کے لیے اپنی مرضی کے مطابق کیا جا سکتا ہے۔گرمی کی مزاحمت، دھول سے تحفظ، دھماکہ-ثبوتوغیرہ

6. بہترین حفاظتی کارکردگی

جامع حفاظتی آلات سے لیس:

اوورلوڈ محدود کرنے والا

حد سوئچز

ایمرجنسی اسٹاپ

اینٹی-تصادم کا نظام

سے مطابقت رکھتا ہے۔ISO، FEM، GB، اور CE معیارات

7. آسان دیکھ بھال اور طویل سروس کی زندگی

واک ویز اور دیکھ بھال کے پلیٹ فارم رسائی کو بہتر بناتے ہیں۔

ماڈیولر اجزاء اجازت دیتے ہیں۔فوری متبادل اور سروسنگ

اعلی-معیاری مواد یقینی بناتا ہے۔طویل آپریشنل زندگی



ہیوی{{0}ڈیوٹی QD اوور ہیڈ کرین کی ایپلی کیشنز

1. مینوفیکچرنگ اور صنعتی پلانٹس

مشینری مینوفیکچرنگ

بھاری سامان اسمبلی

مولڈ اور ڈائی ہینڈلنگ

بڑے اجزاء کی پوزیشننگ

2. اسٹیل اور میٹالرجیکل انڈسٹری

سٹیل ملز

رولنگ ورکشاپس

فاؤنڈری

بلیٹ، سلیب، اور کوائل ہینڈلنگ

3. پاور اینڈ انرجی انڈسٹری

پاور پلانٹ کی تعمیر

ٹربائن اور جنریٹر کی تنصیب

ٹرانسفارمر ہینڈلنگ

نیوکلیئر اور تھرمل پاور کی سہولیات

4. جہاز سازی اور ہیوی فیبریکیشن

شپ یارڈز

غیر ملکی ساخت کی تعمیر

بڑی ویلڈیڈ اسمبلیاں

ماڈیول لفٹنگ آپریشنز

5. تعمیراتی اور بنیادی ڈھانچہ

پل تعمیراتی پلانٹس

پری کاسٹ کنکریٹ گز

سٹیل کی ساخت کی بڑی ورکشاپس

ٹنل اور شیلڈ مشین اسمبلی

6. ویئر ہاؤسنگ اور لاجسٹکس (بھاری بوجھ)

اسٹیل مواد کے گودام

مشینری ذخیرہ کرنے کی سہولیات

پورٹ اندرون ملک لاجسٹک مراکز

بھاری کارگو ٹرانسفر اسٹیشن



بھاری-ڈیوٹی QD اوور ہیڈ کرین کی پیداوار کا عمل

1. ڈیزائن اور انجینئرنگ

بوجھ کی گنجائش، اسپین، اٹھانے کی اونچائی، ڈیوٹی کلاس کی تصدیق

ساختی طاقت کا حساب کتاب (گرڈر کا انحراف، تناؤ کا تجزیہ)

لہرانے، موٹرز، ریڈوسر، بریک، اور برقی نظام کا انتخاب

ڈرائنگ آؤٹ پٹ: عمومی انتظام، گرڈر ڈرائنگ، الیکٹریکل اسکیمیٹکس

معیارات کا اطلاق:GB/FEM/ISO/CE (ضرورت کے مطابق)

2. خام مال کی تیاری

اعلی-طاقت کی ساختی سٹیل پلیٹیں اور حصے

سٹیل معائنہ:

موٹائی کی تصدیق

مکینیکل پراپرٹی ٹیسٹنگ

سطح کی خرابی کا معائنہ

بھاری ڈیوٹی ایپلی کیشنز کے لیے مستعمل مواد

3. مین گرڈر فیبریکیشن

اسٹیل پلیٹ کاٹنے (CNC شعلہ / پلازما کاٹنے)

باکس-قسم کے ڈبل گرڈرز کا اسمبلی

خودکار ڈوبی آرک ویلڈنگ

ویلڈ سیون معائنہ (UT/MT جہاں ضرورت ہو)

گرڈر کیمبرنگ اور سیدھا پن کی اصلاح

4. کیریج مینوفیکچرنگ کا اختتام

اختتام بیم ویلڈنگ اور مشینی

کی تنصیب:

کرین کے پہیے ۔

بیرنگ

گیئر کم کرنے والے

ٹریول موٹرز

بریکنگ سسٹمز

سیدھ اور جہتی درستگی کی جانچ

5. مشینی اور اجزاء کی پروسیسنگ

صحت سے متعلق مشینی:

وہیل شافٹ

بیئرنگ سیٹیں

کنکشن flanges

مشینی حصوں کی سطح کا علاج

مکینیکل اجزاء کی آزمائشی اسمبلی

6. لہرانا اور ٹرالی اسمبلی

لہرانے کے طریقہ کار کی اسمبلی:

لہرانے والی موٹر

گیئر کم کرنے والا

تار رسی کا ڈرم

تار کی رسیاں

ہک بلاک (اگر ضرورت ہو تو اہم اور معاون)

ٹرالی فریم اسمبلی

ٹرالی چلانے کا ٹیسٹ اور بریک ایڈجسٹمنٹ

7. برقی نظام کی تنصیب

کی تنصیب:

کنٹرول کابینہ

موٹرز اور حد کے سوئچ

اوورلوڈ پروٹیکشن سسٹم

VFD (اگر بیان کیا گیا ہو)

کی وائرنگ:

پل ٹریول سسٹم

ٹرالی ٹریول سسٹم

لہرانے کا نظام

برقی موصلیت اور تسلسل کی جانچ

8. سطح کا علاج اور پینٹنگ

شاٹ بلاسٹنگ Sa2.5 معیار پر

اینٹی-سنکنرن پرائمر کوٹنگ

انٹرمیڈیٹ اور ختم پینٹ کی درخواست

رنگ اور موٹائی کا معائنہ

خصوصی کوٹنگز دستیاب ہیں (سمندری، حرارت-مزاحم، ایپوکسی)

9. پری-اسمبلی اور فیکٹری ٹیسٹنگ

مکمل کرین پری-اسمبلی (یا بڑی اسمبلیاں)

لوڈ آپریشن ٹیسٹ نہیں-

لوڈ ٹیسٹ (جامد اور متحرک)

سفر، لہرانا، بریک لگانا، اور حد سوئچ ٹیسٹنگ

شور اور کمپن کا معائنہ

10. معیار معائنہ اور سرٹیفیکیشن

جہتی معائنہ

ویلڈنگ کے معیار کا معائنہ

برقی حفاظت کا معائنہ

لوڈ ٹیسٹ سرٹیفیکیشن

فریق ثالث-معائنہ (SGS, BV, TUV اگر ضرورت ہو)

11. پیکنگ اور ڈیلیوری

نقل و حمل کے لئے بے ترکیبی

معیاری پیکنگ-برآمد کریں:

اسٹیل کے ڈھانچے محفوظ ہیں۔

بجلی کے پرزے سیل کر دیے گئے۔

اسپیئر پارٹس کا لیبل لگا ہوا ہے۔

دستاویزی:

صارف دستی

ٹیسٹ سرٹیفکیٹ

انسٹالیشن ڈرائنگ

کوالٹی سرٹیفکیٹ

ورکشاپ کا نظارہ:

کمپنی نے ایک ذہین سازوسامان مینجمنٹ پلیٹ فارم نصب کیا ہے، اور ہینڈلنگ اور ویلڈنگ کے روبوٹ کے 310 سیٹ (سیٹ) نصب کیے ہیں۔ منصوبے کی تکمیل کے بعد، 500 سے زیادہ سیٹس (سیٹ) ہوں گے، اور آلات کی نیٹ ورکنگ کی شرح 95%. 32 تک پہنچ جائے گی ویلڈنگ لائنیں استعمال میں لائی گئی ہیں، 50 نصب کرنے کا منصوبہ ہے، اور پوری پروڈکٹ لائن کی آٹومیشن کی شرح 85% تک پہنچ گئی ہے۔
