چھوٹی گینٹری کرین





چھوٹی گینٹری کرین ایک قسم کا لفٹنگ کا سامان ہے جو صنعتی، گودام، یا تعمیراتی ترتیبات میں ہلکے سے اعتدال پسند مواد کو سنبھالنے کے کاموں کے لیے ڈیزائن کیا گیا ہے۔ یہ ایک کرین کے ڈھانچے پر مشتمل ہوتا ہے جو پہیوں یا فکسڈ ریلوں پر نصب ہوتا ہے، جس میں ایک لہرانے والا نظام ہوتا ہے جو افقی اور عمودی طور پر بوجھ اٹھانے اور ٹرانسپورٹ کرنے کے لیے حرکت کر سکتا ہے۔ یہ کرینیں عام طور پر خالی جگہوں پر استعمال ہوتی ہیں جہاں اوور ہیڈ کرینیں یا بڑی گینٹری کرینیں جگہ یا بجٹ کی رکاوٹوں کی وجہ سے عملی نہیں ہوسکتی ہیں۔

چھوٹی گینٹری کرین کو پہیوں کے ساتھ موبائل گینٹری کرین کے طور پر یا آپریشنل ضروریات کے مطابق ایک فکسڈ کرین کے طور پر ڈیزائن کیا جا سکتا ہے۔ چھوٹی گینٹری کرین ایپلی کیشنز کی ایک وسیع رینج کے لیے موزوں ہے، جیسے کہ بھاری سامان، مشینری، یا ورکشاپ، گودام، یا چھوٹی فیکٹری میں بوجھ اٹھانا۔ بہت سی چھوٹی گینٹری کرینیں مختلف لفٹنگ کی ضروریات کو ایڈجسٹ کرنے کے لیے ایڈجسٹ اونچائی کی ترتیبات پیش کرتی ہیں۔

چھوٹی گینٹری کرین لفٹنگ اور میٹریل ہینڈلنگ کے مختلف کاموں کے لیے ایک ورسٹائل، سستی، اور خلائی موثر حل ہے۔ یہ خاص طور پر چھوٹی ورکشاپوں، گوداموں اور تعمیراتی ماحول کے لیے موزوں ہیں، جو پیچیدہ بنیادی ڈھانچے کی ضرورت کے بغیر لچک اور نقل و حرکت کے فوائد پیش کرتے ہیں۔ چاہے آپ کو کبھی کبھار یا روزانہ استعمال کے لیے کرین کی ضرورت ہو، ایک چھوٹی گینٹری کرین آپ کے کاموں میں بہترین اضافہ ہو سکتی ہے۔

بنیادی اجزاء: PLC، بیئرنگ، گیئر باکس، موٹر، ​​گیئر

نکالنے کا مقام: ہینن، چین

وارنٹی: 1 سال

وزن (کلوگرام): 500 کلوگرام

ویڈیو آؤٹ گوئنگ انسپیکشن: فراہم کی گئی۔

مشینری ٹیسٹ کی رپورٹ: فراہم کی گئی۔

رنگ: اپنی مرضی کے مطابق

صلاحیت: 1-20t

قسم: سنگل گرڈر

بجلی کی فراہمی: 110V/220V/230V/380V/440V

لفٹنگ میکانزم: الیکٹرک لہرانا

کام کی ڈیوٹی: A3-A4

فروخت یونٹس: سنگل آئٹم

سنگل پیکیج کا سائز: XX سینٹی میٹر

واحد مجموعی وزن: کلو





1. مین بیم

1) ایک چھوٹی گینٹری کرین عام طور پر ایک مرکزی شہتیر پر مشتمل ہوتی ہے جسے دو ٹانگوں یا کالموں سے سہارا دیا جاتا ہے، جس سے وہ ایک ٹریک کے ساتھ ساتھ چل سکتا ہے۔ مین بیم کرین کے سب سے اہم ساختی اجزاء میں سے ایک ہے، کیونکہ یہ لہرانے کے طریقہ کار کی حمایت کرتا ہے، جو بوجھ کو اٹھاتا اور منتقل کرتا ہے۔

وزن کو سہارا دینے اور استحکام کو یقینی بنانے کے لیے مین بیم عام طور پر اسٹیل یا اسی طرح کے اعلیٰ طاقت والے مواد سے بنتی ہے۔ کچھ چھوٹی کرینیں وزن میں کمی کے لیے ایلومینیم کا استعمال کر سکتی ہیں، لیکن بھاری ڈیوٹی ماڈلز میں اسٹیل زیادہ عام ہے۔ مین بیم کی لمبائی اور اونچائی کا تعین مطلوبہ اسپین (سپورٹ کے درمیان فاصلہ) اور اس کے وزن سے ہوتا ہے۔ چھوٹی گینٹری کرینوں میں اکثر 5 اور 20 فٹ کے درمیان مین بیم کا دورانیہ ہوتا ہے، جبکہ بڑی کرینیں بہت آگے جا سکتی ہیں۔

3) مین بیم کو کرین کی بوجھ کی صلاحیت کو ہینڈل کرنے کے لیے ڈیزائن کیا جانا چاہیے، جو ایپلیکیشن کے لحاظ سے چند سو کلوگرام سے لے کر کئی ٹن تک مختلف ہو سکتی ہے۔ مین بیم عام طور پر ریلوں یا پٹریوں کے ساتھ پھسلتی یا حرکت کرتی ہے، جس سے کرین پھیلتی ہے۔ کام کی جگہ کے پار۔ کچھ گینٹری کرینوں میں ایک لہر یا ٹرالی بھی ہوتی ہے جو بوجھ اٹھانے اور لے جانے کے لیے مرکزی بیم کے ساتھ ساتھ چلتی ہے۔ چھوٹی گینٹری کرینوں میں اکثر 5 اور 20 فٹ کے درمیان مین بیم کا دورانیہ ہوتا ہے، جبکہ بڑی کرینیں بہت آگے جا سکتی ہیں۔

لفٹنگ سسٹم

موٹر: ایک چھوٹی گینٹری کرین کے لفٹنگ سسٹم کی موٹر بوجھ اٹھانے اور کم کرنے کے لیے ضروری مکینیکل پاور فراہم کرنے میں اہم کردار ادا کرتی ہے۔ چھوٹی گینٹری کرینیں عام طور پر لفٹنگ میکانزم کو چلانے کے لیے الیکٹرک موٹرز کا استعمال کرتی ہیں، جو عام طور پر ایک لہرانا یا ونچ ہوتا ہے۔ موٹر کا انتخاب لوڈ کی گنجائش، لفٹنگ کی مطلوبہ رفتار اور آپریشن کی فریکوئنسی کی بنیاد پر کیا جانا چاہیے۔

ریڈوسر: ایک چھوٹی گینٹری کرین کے لفٹنگ سسٹم کے تناظر میں ریڈوسر سے مراد ایک مکینیکل ڈیوائس ہے جو موٹر کی رفتار کو کم کرنے اور ٹارک کو بڑھانے کے لیے استعمال ہوتا ہے۔ رفتار کو کم کرتے وقت، ریڈوسر بیک وقت ٹارک (گھومنے والی قوت) کو بڑھاتا ہے۔

ڈرم: چھوٹی گینٹری کرینوں کے لیے ڈرم پر مبنی لفٹنگ سسٹم سے مراد عام طور پر بوجھ اٹھانے اور کم کرنے کے لیے ڈرم اور کیبل کے انتظامات کا استعمال ہوتا ہے۔ یہ نظام عام طور پر چھوٹے صنعتی یا گودام کرینوں میں دیکھا جاتا ہے۔ ڈرم ایک بیلناکار آلہ ہے جس کے ارد گرد لفٹنگ کیبل یا تار کی رسی کو زخم دیا جاتا ہے۔ ڈرم عام طور پر الیکٹرک موٹر، ​​ہائیڈرولک سسٹم، یا دستی میکانزم سے چلتا ہے۔

تار کی رسی: کیبل یا رسی ڈرم کے گرد زخم ہے، اور یہ بوجھ اٹھانے یا کم کرنے کا کام کرتی ہے۔ یہ عام طور پر مضبوطی اور پائیداری کے لیے سٹیل سے بنا ہوتا ہے۔ تار کی رسی عام طور پر ہک یا لفٹنگ ڈیوائس سے جڑی ہوتی ہے جو بوجھ کو پکڑتا یا محفوظ کرتا ہے۔ کرین کے ڈیزائن پر منحصر ہے کہ رسی کو ڈرم پر پھیر دیا جاتا ہے یا پلیوں کی ایک سیریز کے ذریعے ریویڈ کیا جاتا ہے۔ تار کی رسی میں بھاری بوجھ اٹھاتے وقت لگائی جانے والی قوتوں کا مقابلہ کرنے کے لیے زیادہ تناؤ کی طاقت ہونی چاہیے۔ لہرانے والے ڈرم پر یا کرین کے گھرنی کے نظام کے ذریعے۔

پللی بلاک: پللی بلاک سسٹم اکثر میکانکی فائدہ پیدا کرنے کے لیے فکسڈ اور موو ایبل پللیوں کے امتزاج کا استعمال کرتا ہے، جس سے کرین زیادہ بوجھ اٹھا سکتی ہے بصورت دیگر ایک رسی یا زنجیر سے ممکن ہوتا ہے۔ پلیاں رگڑ کو کم کرتی ہیں اور رسی پر پہنتی ہیں۔ لفٹنگ سسٹم کی کارکردگی اور عمر کو برقرار رکھنے میں مدد کرتا ہے۔ بلاک کرین کے لہرانے کے ذریعے لگائی جانے والی قوت کی سمت کو تبدیل کرنے میں مدد کر سکتا ہے، جس سے آپریٹر کو بوجھ کی نقل و حرکت کو زیادہ درست طریقے سے کنٹرول کرنے میں مدد ملتی ہے۔ لفٹنگ سسٹم میں ایک پوائنٹ پر دباؤ۔

لفٹنگ ڈیوائس: ہیئسٹ لفٹنگ کا بنیادی طریقہ کار ہے، جس میں موٹر والی ونچ ہوتی ہے جو بوجھ کو بڑھاتی یا کم کرتی ہے۔ یہ کرین کے ڈیزائن اور بوجھ کے وزن کے لحاظ سے ایک زنجیر، تار کی رسی، یا مصنوعی رسی کا استعمال کر سکتا ہے۔ لفٹنگ بیم یا ہک لہرانے کے ساتھ منسلک ہوتا ہے اور بوجھ کو رکھتا ہے۔ شہتیر استحکام فراہم کرتا ہے اور اسے مختلف قسم کے بوجھ (مثلاً، بکس، کنٹینرز، یا سامان) اٹھانے کے لیے ڈیزائن کیا جا سکتا ہے۔ ہک یا لفٹنگ اٹیچمنٹ میں سلینگز، زنجیریں شامل ہو سکتی ہیں۔ ٹرالی ایک حرکت پذیر پلیٹ فارم ہے جس میں لہرایا جاتا ہے۔ چھوٹی گینٹری کرینیں عام طور پر ریلوں یا پٹریوں کے ایک سیٹ پر کام کرتی ہیں جو پہلے سے طے شدہ راستے پر کرین کی نقل و حرکت کی رہنمائی کرتی ہیں۔ گینٹری بذات خود ایک فریم ہے جو لفٹنگ سسٹم کو سپورٹ کرتا ہے۔ کنٹرول سسٹم آپریٹرز کو کرین کی حرکات کو کنٹرول کرنے کی اجازت دیتا ہے، بشمول اٹھانا، نیچے کرنا، اور لہرانے کو ٹریک کے ساتھ منتقل کرنا۔ الیکٹرک لہرانے کو عام طور پر چھوٹی گینٹری کرینوں میں ان کی کارکردگی اور کارکردگی کے لیے استعمال کیا جاتا ہے۔ بھاری بوجھ اٹھانے کی صلاحیت۔ ایپلی کیشنز میں جہاں برقی طاقت دستیاب نہیں ہے یا جہاں کم سے کم اٹھانے کی ضرورت ہے، دستی لہرانے والے (اکثر ہاتھ کی زنجیر لہرانے والے) استعمال کیے جا سکتے ہیں۔ اوورلوڈ پروٹیکشن کرین کو اس کی گنجائش سے زیادہ بوجھ اٹھانے سے روکتا ہے، آلات اور آپریٹرز دونوں کی حفاظت کرتا ہے۔ محدود سوئچز لہرانے کو مخصوص حدوں سے آگے بڑھنے سے روکتا ہے، کرین یا بوجھ کو پہنچنے والے نقصان کو روکتا ہے۔ ایمرجنسی کی صورت میں تمام آپریشنز کو فوری طور پر روکنے کا طریقہ کار۔

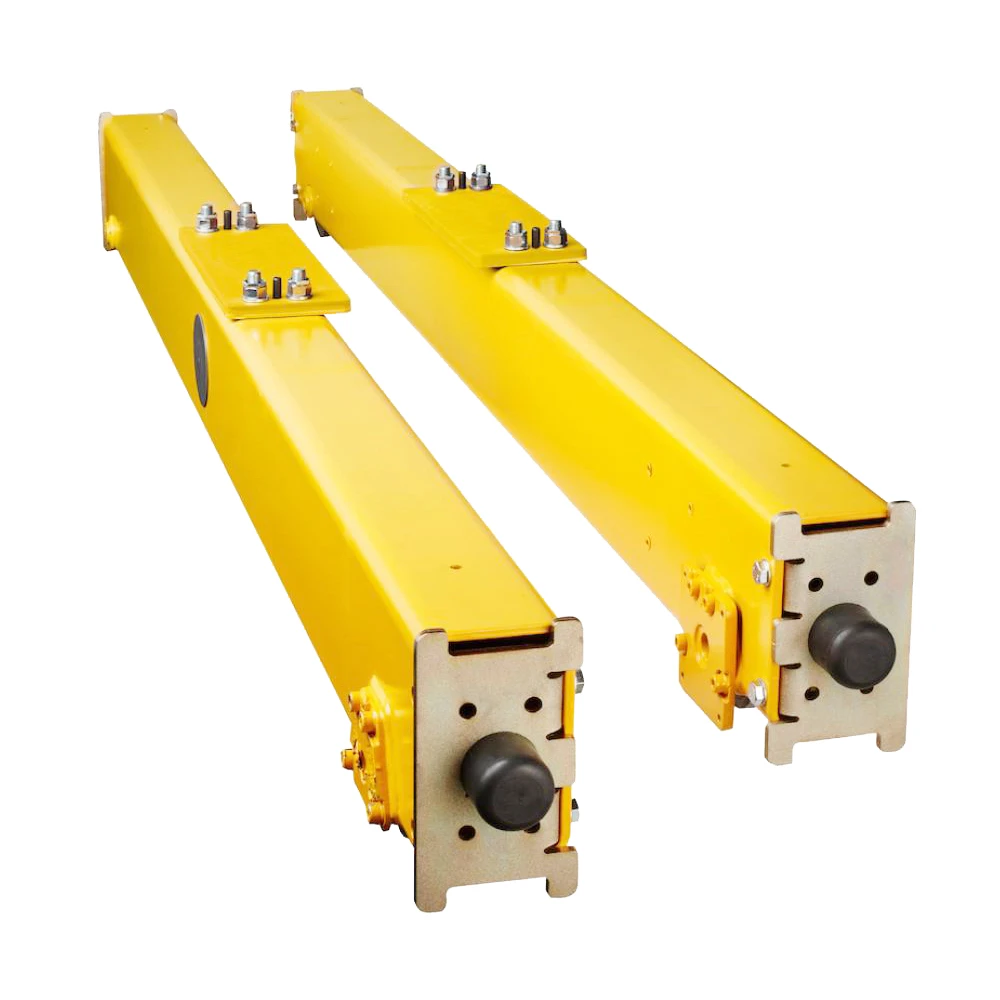

3. اختتامگاڑی

1) چھوٹی گینٹری کرینوں کی آخری گاڑی سے مراد کرین کا وہ حصہ ہوتا ہے جو ٹریک یا ریل کے ساتھ ساتھ چلتا ہے اور کرین کے باقی ڈھانچے کو سہارا دیتا ہے۔ یہ عام طور پر پہیوں پر نصب ہوتا ہے اور گینٹری کرین کو پہلے سے طے شدہ راستے پر سفر کرنے کے لیے نقل و حرکت فراہم کرنے کے لیے ڈیزائن کیا گیا ہے، عام طور پر صنعتی یا گودام کی ترتیب میں۔

2) اینڈ کیریج کرین کے بوجھ اور اٹھائے گئے مواد کو پورے ٹریک پر یکساں طور پر تقسیم کرنے میں مدد کرتا ہے۔ یہ استحکام کو یقینی بناتا ہے اور کرین اور ٹریک دونوں کو پہنچنے والے نقصان کو روکتا ہے۔ آخری گاڑی ایک موٹرائزڈ سسٹم سے چلتی ہے جو یا تو برقی یا دستی ہو سکتی ہے۔ زیادہ تر چھوٹی گینٹری کرینوں میں، کرین کو ریلوں کے ساتھ لے جانے کے لیے الیکٹرک موٹرز استعمال کی جاتی ہیں۔

3) آخری گاڑی کے پہیے عام طور پر سٹیل یا دیگر پائیدار مواد سے بنائے جاتے ہیں اور ہموار سفر کو یقینی بناتے ہوئے کرین ٹریک یا ریل سسٹم کے ساتھ چلنے کے لیے ڈیزائن کیے گئے ہیں۔ ان پہیوں کو وقت کے ساتھ ساتھ ٹوٹ پھوٹ کو کم کرنے کے لیے ڈیزائن کیا جا سکتا ہے، اور کچھ کرین کو اپنی جگہ پر رکھنے کے لیے لاکنگ میکانزم سے لیس ہو سکتے ہیں۔ اور کسی ہنگامی صورت حال میں کرین کو محفوظ طریقے سے روکنے کے لیے حفاظتی بریک۔

4) کرین کی نقل و حرکت اور اٹھانے کے دباؤ کو برداشت کرنے کے لیے اینڈ کیریج اکثر مضبوط اسٹیل یا دیگر مضبوط مرکب دھاتوں سے بنائی جاتی ہے۔ چھوٹی گینٹری کرینوں میں، ڈیزائن عام طور پر زیادہ کمپیکٹ اور محدود جگہ کے لیے موزوں ہوتا ہے۔



4. کرین ٹریول میکانزم

1) کام کرنے کا اصول

ایک چھوٹی گینٹری کرین کرین کی ایک قسم ہے جہاں لہرانے کا طریقہ کار (اٹھانے کا جزو) ایک گینٹری (ایک ڈھانچہ جو کرین کی حرکت کے لئے مدد فراہم کرتا ہے) کے ذریعہ سپورٹ کیا جاتا ہے۔ کرین اکثر چھوٹی ورکشاپوں، فیکٹریوں، یا بیرونی ماحول میں جہاں اوور ہیڈ کی جگہ محدود ہو یا دستیاب نہ ہو وہاں مواد اٹھانے اور لے جانے کے لیے استعمال ہوتی ہے۔ کرین کے آپریشن کو سمجھنے کی کلید اس کے سفری طریقہ کار کو دیکھنا ہے، جو کرین کو ٹریک یا بیم کے ساتھ افقی طور پر حرکت کرنے کے قابل بناتا ہے۔

2) کرین آپریٹنگ میکانزم کے افعال

افقی حرکت: سفر کا طریقہ کار گینٹری کرین کو ایک مقررہ ٹریک یا ریل سسٹم کے ساتھ آگے پیچھے جانے کے قابل بناتا ہے۔ یہ حرکت عام طور پر الیکٹرک موٹر یا مینوئل ڈرائیو سسٹم سے چلتی ہے۔

لوڈ کی پوزیشننگ: میکانزم کرین کو آپریشنل ایریا کے اندر بوجھ کو ٹھیک ٹھیک پوزیشن دینے کی اجازت دیتا ہے۔ یہ خاص طور پر ایسے ماحول میں اہم ہے جہاں مواد یا سامان کو درست طریقے سے ہینڈلنگ اور رکھنے کی ضرورت ہوتی ہے۔

حفاظتی خصوصیات: جدید کرین کے سفری میکانزم میں اکثر حفاظتی خصوصیات شامل ہوتی ہیں جیسے حد کے سوئچز، ایمرجنسی اسٹاپ بٹن، اور سینسرز زیادہ سفر یا غیر ارادی حرکت کو روکنے کے لیے، افقی سفر کے دوران محفوظ آپریشن کو یقینی بناتے ہیں۔

5. ٹرالی ٹریول میکانزم

1) ساختی ترکیب

ٹرالی گینٹری ریلوں کے ساتھ ساتھ سفر کرتی ہے، جو ٹرانسمیشن سسٹم سے منسلک الیکٹرک موٹر سے چلتی ہے۔ پہیے ٹرالی کے فریم پر لگائے جاتے ہیں اور گینٹری کے ساتھ اس کی حرکت کو سہارا دیتے ہیں۔ اس نظام میں حادثات یا نقصان کو روکنے کے لیے حد کے سوئچ اور حفاظتی خصوصیات شامل ہو سکتی ہیں۔ موٹر کو کنٹرول پینل یا ریموٹ سسٹم کے ذریعے کنٹرول کیا جاتا ہے، اس بات کو یقینی بناتے ہوئے کہ ٹرالی درستگی کے ساتھ حرکت کرے۔

2) ٹرالی آپریٹنگ میکانزم کا فنکشن

ایک چھوٹی گینٹری کرین کا ٹرالی آپریٹنگ میکانزم گینٹری کرین کے بیم یا ریل سسٹم کے ساتھ بوجھ کی افقی حرکت کے لیے ذمہ دار ہے۔

6. کرین وہیل

چھوٹی گینٹری کرینوں پر کرین وہیل ڈھانچے کو سہارا دینے اور پٹریوں کے ساتھ حرکت کو فعال کرنے میں اہم کردار ادا کرتا ہے۔ یہ پہیے پورے کرین کے وزن اور اس کے بوجھ کو سہارا دینے کے لیے بنائے گئے ہیں جبکہ پٹریوں میں ہموار حرکت فراہم کرتے ہیں۔ چھوٹی گینٹری کرینوں کے لیے، جو اکثر صنعتوں جیسے گوداموں، تعمیرات، یا شپنگ یارڈز میں ہلکی لفٹنگ ایپلی کیشنز کے لیے استعمال ہوتی ہیں، کرین کے پہیے عام طور پر کرین کے فریم کے نچلے حصے پر لگائے جاتے ہیں اور ریلوں کے ساتھ ساتھ چلتے ہیں۔

7. کرین ہک

1) کرین ہک کرین کا ایک لازمی جزو ہے جو بوجھ اٹھانے اور کم کرنے کے لیے استعمال ہوتا ہے۔ چھوٹی گینٹری کرین کی صورت میں، ہک عام طور پر لفٹنگ میکانزم (جیسے لہرانے) اور بوجھ اٹھائے جانے کے درمیان بنیادی انٹرفیس کا کام کرتا ہے۔ کرین ہک کو عام طور پر ایک خمیدہ شکل میں ڈیزائن کیا جاتا ہے تاکہ بوجھ اٹھانے کے مقام کو محفوظ بنایا جا سکے۔ ہک عام طور پر لہرانے والے کیبل، زنجیر یا رسی سے منسلک ہوتا ہے۔ ہک عام طور پر اعلی طاقت والے اسٹیل سے بنا ہوتا ہے، کیونکہ اسے بھاری بوجھ اور لفٹنگ میں شامل متحرک قوتوں کو برداشت کرنے کی ضرورت ہوتی ہے۔

2) چھوٹی گینٹری کرینیں اکثر کاموں کے لیے استعمال ہوتی ہیں جیسے کسی ورکشاپ میں سامان کو منتقل کرنا، تعمیر کے لیے سامان اٹھانا، یا فیکٹریوں میں پرزے منتقل کرنا، یہ سب لفٹ کو انجام دینے کے لیے ہک پر انحصار کرتے ہیں۔

موٹر

AC موٹرز: عام طور پر چھوٹی گینٹری کرینوں میں ان کی وشوسنییتا، کارکردگی، اور کنٹرول میں آسانی کی وجہ سے استعمال ہوتے ہیں۔ یہ موٹریں الٹرنیٹنگ کرنٹ (AC) سے چلتی ہیں، اور رفتار اور ٹارک کو ایڈجسٹ کرنے کے لیے انہیں متغیر فریکوئنسی ڈرائیوز (VFD) سے کنٹرول کیا جا سکتا ہے۔ کرین کی نقل و حرکت کے لیے۔ ڈی سی موٹرز: ڈائریکٹ کرنٹ (DC) موٹرز بھی استعمال کی جاتی ہیں، خاص طور پر ایسی ایپلی کیشنز کے لیے جن کے لیے رفتار اور ٹارک کے درست کنٹرول کی ضرورت ہوتی ہے۔ وہ اکثر چھوٹے یا زیادہ مخصوص گینٹری کرین ڈیزائن میں استعمال ہوتے ہیں جہاں ہموار اور عمدہ کنٹرول ضروری ہوتا ہے۔ کارکردگی کو منظم کرنے کے لیے رفتار کنٹرولرز۔

ویری ایبل فریکوئنسی ڈرائیوز (VFD): یہ AC موٹرز کو کنٹرول کرنے کے لیے استعمال کی جاتی ہیں، جس سے ایڈجسٹ رفتار، ہموار آغاز، اور توانائی کی بہتر کارکردگی ہوتی ہے۔ ہم وقت ساز موٹرز ایک مستقل رفتار سے کام کرتی ہیں اور ان ایپلی کیشنز میں استعمال ہوتی ہیں جن کے لیے پاور گرڈ کے ساتھ عین مطابق ہم آہنگی کی ضرورت ہوتی ہے۔

سٹیپر موٹرز کو بعض اوقات چھوٹی یا خودکار گینٹری کرینوں میں استعمال کیا جاتا ہے، خاص طور پر انتہائی درست حرکتوں کی صورت میں، جیسے روبوٹکس یا لائٹ ڈیوٹی ایپلی کیشنز میں۔

.

آواز اور روشنی کے الارم کا نظام اور حد سوئچ

1) آواز اور روشنی کے الارم کا نظام

چھوٹی گینٹری کرینوں کے لیے آواز اور ہلکے الارم کا نظام ایک اہم حفاظتی خصوصیت ہے جو کارکنوں کو ممکنہ خطرات یا آپریشنل حالات سے آگاہ کرنے کے لیے ڈیزائن کیا گیا ہے جن پر توجہ کی ضرورت ہے۔

آواز کا الارم: ہارن یا سائرن: ہارن یا سائرن: عام طور پر ایک تیز، توجہ دلانے والی آواز پیدا کرنے کے لیے استعمال کیا جاتا ہے جو لمبی دوری یا شور والے ماحول میں سنی جا سکتی ہے۔ ایک مسئلہ کے اہلکار.

لائٹ الارم: چمکتی ہوئی لائٹس یا اسٹروب: چمکتی ہوئی چمکتی روشنیاں، عام طور پر سرخ، پیلی، یا نارنجی، بصری طور پر الارم کو سگنل کرنے کے لیے استعمال ہوتی ہیں۔ کچھ سسٹم مختلف رنگوں میں مستحکم یا چمکتی ہوئی ایل ای ڈی لائٹس استعمال کرتے ہیں (آپریشنل کے لیے سبز، وارننگ کے لیے پیلا، ایمرجنسی کے لیے سرخ ) کرین کی حیثیت کے بارے میں مزید تفصیلی معلومات فراہم کرنے کے لیے۔

اوورلوڈ الارم: جب کرین کی بوجھ کی گنجائش سے زیادہ ہو جائے تو چالو کیا جاتا ہے۔ سفری انتباہ: جب کرین حرکت کر رہی ہو، خاص طور پر بھیڑ یا زیادہ ٹریفک والے علاقوں میں آواز اور/یا ہلکا الارم بجتا ہے۔ ایمرجنسی اسٹاپ: کسی ہنگامی صورت حال کی صورت میں، نظام تمام اہلکاروں کو فوری طور پر صاف رہنے یا خالی ہونے کی تنبیہ کرنے کے لیے آواز اور ہلکے دونوں الارم کو چالو کرے گا۔ سفر کا اختتام: تصادم سے بچنے کے لیے جب کرین اپنے سفری راستے کی حد کے قریب پہنچ رہی ہو تو الرٹ۔

2) حد سوئچ

چھوٹی گینٹری کرین پر لِمٹ سوئچ ایک حفاظتی اور آپریشنل کنٹرول ڈیوائس ہے جو کرین کے حرکت کرنے والے پرزوں کی پوزیشن کا پتہ لگانے کے لیے استعمال ہوتا ہے، جیسے کہ ٹرالی، ہوسٹ، یا خود گینٹری۔

افعال: خطرناک حالات میں کرین کی حرکت کو روک کر حادثات کے خطرے کو کم کرتا ہے (مثلاً سفر کی محفوظ حد سے تجاوز کرنا)۔ یہ سوئچز اس بات کو یقینی بنانے کے لیے اہم ہیں کہ کرین اپنی مقررہ سفری حدود سے تجاوز نہ کرے، جو مکینیکل نقصان کو روکنے میں مدد کرتا ہے اور آپریٹرز اور قریبی اہلکاروں کے لیے حفاظت کو یقینی بناتا ہے۔

اقسام: سفر کی حد کے اختتامی سوئچز کرین کے سفری راستے کے دونوں سروں پر نصب کیے جاتے ہیں (یا تو افقی یا عمودی)۔ اوورلوڈ لمٹ سوئچز اکثر لوڈ سیلز کے ساتھ مل کر استعمال کیے جاتے ہیں اور اس بات کو یقینی بناتے ہیں کہ کرین اپنی ریٹیڈ صلاحیت سے زیادہ وزن نہ اٹھائے اور نہ لے جائے، جس سے مکینیکل خرابی یا ٹپنگ کو روکا جاتا ہے۔ . ٹرالی ٹریول کے لیے پوزیشن کی حد کے سوئچ اس بات کو یقینی بناتے ہیں کہ ٹرالی بیم کے ساتھ زیادہ دور نہ جائے، جس سے کرین کے ڈھانچے میں تناؤ یا نقصان ہو سکتا ہے۔

10. حفاظتی آلات

11. حد سوئچز: مقصد کرین کے لہرانے اور ٹرالی کے زیادہ سفر کو روکنا ہے۔ اقسام اوورلوڈ حد سوئچ، لہرانے کی حد سوئچ، اور ٹرالی سفر کی حد سوئچ ہیں۔

2. اوورلوڈ پروٹیکشن:مقصد یہ یقینی بنانا ہے کہ کرین اپنی درجہ بندی کی گنجائش سے زیادہ بوجھ نہ اٹھائے، مکینیکل ناکامی کو روکے۔

3. ایمرجنسی اسٹاپ بٹن

کسی ہنگامی صورت حال کی صورت میں کرین کے آپریشن کو فوری طور پر روکنا مقصد ہے۔

4. لوڈ مومنٹ انڈیکیٹر (LMI)

مقصد: ریئل ٹائم میں کرین کے بوجھ اور آپریٹنگ رداس کی نگرانی کرتا ہے تاکہ یہ یقینی بنایا جا سکے کہ بوجھ محفوظ حدود کے اندر ہے۔

5. اینٹی ٹو بلاک سسٹم

مقصد: لہرانے والے بلاک کو ہک کے ساتھ رابطہ کرنے سے روکتا ہے، جو کرین کے اجزاء کو نقصان پہنچا سکتا ہے۔

6. سیفٹی لیچز اور ہکس

مقصد: اس بات کو یقینی بناتا ہے کہ بوجھ محفوظ طریقے سے کرین کے ہک سے منسلک ہے اور حادثاتی طور پر دستبرداری کو روکتا ہے۔

11. کنٹرول موڈ

1. دستی کنٹرول:

ہینڈ کرینک: بہت چھوٹی گینٹری کرینوں کے لیے، کرین کو اس کے ریل نظام کے ساتھ منتقل کرنے کے لیے ایک ہینڈ کرینک کا استعمال کیا جا سکتا ہے۔ دستی پش/پل: کرین کو آپریٹر کے ذریعہ دستی طور پر دھکیلا یا کھینچا جا سکتا ہے، عام طور پر ریل کے نظام کے ساتھ۔ یہ غیر الیکٹرک یا کم گنجائش والی گینٹری کرینوں کے لیے عام ہے۔

2. الیکٹرک کنٹرول:

پینڈنٹ کنٹرول (وائرڈ): ایک لاکٹ کنٹرولر، جو کرین سے کیبل کے ذریعے جڑا ہوا ہے، آپریٹر کو کرین کی حرکت (اوپر/نیچے، بائیں/دائیں، لہرانا، نیچے کرنا وغیرہ) کو کنٹرول کرنے کی اجازت دیتا ہے۔ آپریٹر محفوظ فاصلے پر حرکت اور آپریشن کے لیے لاکٹ کا استعمال کرتا ہے۔ وائرلیس کنٹرول: وائرڈ پینڈنٹ کی طرح لیکن کیبل کے بغیر دور سے چلایا جاتا ہے، اکثر ریڈیو فریکوئنسی (RF) سگنل یا بلوٹوتھ کا استعمال کرتے ہوئے۔ یہ آپریشن میں زیادہ لچک فراہم کرتا ہے اور تاروں کے ٹرپنگ کے خطرے کو ختم کرتا ہے۔

3. خودکار کنٹرول:

ریڈیو فریکوئنسی (RF) کنٹرول: ایک زیادہ جدید موڈ جو آپریٹر کو ہینڈ ہیلڈ ڈیوائس کا استعمال کرتے ہوئے کرین کو دور سے کنٹرول کرنے دیتا ہے۔

PLC (پروگرام ایبل لاجک کنٹرولر): کچھ چھوٹی گینٹری کرینوں کو خودکار نظاموں کے ساتھ مربوط کیا جا سکتا ہے جو پہلے سے پروگرام شدہ ہدایات، سینسرز اور فیڈ بیک لوپس کی بنیاد پر کرین کی نقل و حرکت کو سنبھالنے کے لیے PLCs کا استعمال کرتے ہیں۔

4. جوائس اسٹک کنٹرول:

کچھ جدید چھوٹی گینٹری کرینوں میں، ایک جوائس اسٹک یا کنٹرول لیور استعمال کیا جاتا ہے، جو کرین کو زیادہ درست، ریئل ٹائم کنٹرول کرنے کی اجازت دیتا ہے۔

5. لوڈ سینسنگ اور سیفٹی سسٹمز:

بہت سی کرینیں، یہاں تک کہ چھوٹی بھی، محفوظ آپریشن کو یقینی بنانے کے لیے لوڈ سینسرز، ایمرجنسی اسٹاپ بٹن، اور اوورلوڈ پروٹیکشن میکانزم کے ساتھ آتی ہیں۔

خاکہ

اہم تکنیکی







1. خلائی استعداد

کومپیکٹ ڈیزائن: چھوٹی گینٹری کرینوں کو اس لیے ڈیزائن کیا گیا ہے کہ وہ جگہ کے لحاظ سے موثر ہوں، جو انہیں منزل کی محدود جگہ والی سہولیات کے لیے مثالی بناتی ہیں۔ چھوٹے یا محدود علاقوں میں کام کرنے کی ان کی صلاحیت خاص طور پر ورکشاپس، گوداموں، اور پروڈکشن لائنوں میں کارآمد ہے۔

2. لاگت سے موثر

چھوٹی گینٹری کرینوں کی لاگت عام طور پر بڑی اوور ہیڈ کرینوں یا برج کرینوں سے کم ہوتی ہے، جو انہیں محدود بجٹ والے کاروباروں کے لیے زیادہ سستی اختیار بناتی ہے۔ ان کے چھوٹے سائز اور کم دیکھ بھال کے تقاضوں کی وجہ سے، یہ کرینیں جاری آپریٹنگ کے لحاظ سے بھی زیادہ لاگت سے موثر ہوتی ہیں۔ اور دیکھ بھال کے اخراجات۔

3. نقل و حرکت اور نقل و حرکت

بہت سی چھوٹی گینٹری کرینوں کو پورٹیبل بنانے کے لیے ڈیزائن کیا گیا ہے، جو انہیں سہولت کے اندر ایک علاقے سے دوسرے علاقے میں منتقل کرنے کی اجازت دیتا ہے۔ یہ خاص طور پر متحرک کام کے ماحول کے لیے فائدہ مند ہے جہاں کام اور ترتیب کثرت سے بدلتے رہتے ہیں۔ پہیوں یا کاسٹروں کے ساتھ، کچھ چھوٹی گینٹری کرینوں کو مختلف جگہوں پر دھکیلا جا سکتا ہے، جو حرکت پذیری کی ضرورت کے کاموں کے لیے فائدہ مند ہے۔

4. تنصیب اور سیٹ اپ میں آسانی

چھوٹی گینٹری کرینیں عام طور پر بڑے، زیادہ پیچیدہ لفٹنگ سسٹم کے مقابلے میں جمع اور انسٹال کرنے میں آسان اور تیز ہوتی ہیں۔ اس سے ڈاؤن ٹائم کم ہوتا ہے اور پیداواری صلاحیت میں اضافہ ہوتا ہے۔ یہ کرینیں اکثر سہولت میں وسیع تر ترمیم کی ضرورت کے بغیر نصب کی جا سکتی ہیں، جیسے کہ مضبوط چھتیں یا بڑے اوور ہیڈ بیم۔

5. استعداد

ایپلی کیشنز کی وسیع رینج: انہیں مختلف کاموں کے لیے استعمال کیا جا سکتا ہے جیسے کہ ورکشاپس، فیکٹریوں، گوداموں اور گیراجوں جیسے ماحول میں مواد یا سامان اٹھانا، حرکت کرنا اور پوزیشننگ کرنا۔ چھوٹی گینٹری کرینوں کو اکثر مخصوص آپریشنل ضروریات کو پورا کرنے کے لیے مختلف لہرانے، اٹیچمنٹ، یا اٹھانے کی صلاحیتوں کے ساتھ اپنی مرضی کے مطابق بنایا جا سکتا ہے۔

6. بہتر حفاظت

یہ کرینیں کنٹرول شدہ اٹھانے اور حرکت کرنے کی پیش کش کرتی ہیں، جو حادثات یا کارکنوں اور سامان دونوں کو پہنچنے والے نقصان کے خطرے کو کم کرتی ہیں۔ گینٹری کرین کا استعمال ان کارکنوں پر جسمانی دباؤ کو کم کر سکتا ہے جنہیں بصورت دیگر بھاری بوجھ کو دستی طور پر ہینڈل کرنا پڑے گا، جس سے کام کی جگہ کو محفوظ بنانے میں مدد ملے گی۔ .

7. پائیداری

مضبوط تعمیر: چھوٹی گینٹری کرینیں عام طور پر پائیدار مواد جیسے سٹیل کے ساتھ بنائی جاتی ہیں، اس بات کو یقینی بناتے ہوئے کہ وہ بہت سارے بوجھ کو سنبھال سکیں اور وقت کے ساتھ ساتھ ٹوٹ پھوٹ کا مقابلہ کر سکیں۔

8. پیداواری صلاحیت میں اضافہ

مواد کو اٹھانے اور نقل و حمل کو خودکار بنا کر، چھوٹی گینٹری کرینیں ورک فلو کی رفتار اور کارکردگی کو بڑھانے میں مدد کرتی ہیں، جس کے نتیجے میں ایک سہولت میں مجموعی پیداواری صلاحیت میں اضافہ ہوتا ہے۔

9. ماحولیاتی فوائد

توانائی کی کارکردگی: بہت سی چھوٹی گینٹری کرینیں بجلی سے چلتی ہیں اور نسبتاً کم توانائی استعمال کرتی ہیں، جو کہ کچھ دیگر ہیوی ڈیوٹی لفٹنگ سلوشنز سے زیادہ ماحول دوست ہے۔





گودام اور مواد کی ہینڈلنگ

چھوٹی گینٹری کرینیں اکثر بھاری اشیاء جیسے مشینری، اجزاء، یا خام مال کو گوداموں یا پیداواری علاقوں میں منتقل کرنے کے لیے استعمال ہوتی ہیں۔ وہ سامان کو منظم کرنے اور ذخیرہ شدہ اشیاء کو بازیافت کرنے میں مدد کرتی ہیں جن کو ہاتھ سے منتقل کرنا مشکل ہے۔

مینوفیکچرنگ اور اسمبلی

فیکٹریوں میں، چھوٹی گینٹری کرینیں بھاری یا بڑے حصوں کو اسمبلی لائنوں یا ورک سٹیشنوں پر رکھنے کے لیے استعمال کی جاتی ہیں۔ ان کا استعمال انجنوں، فریموں اور پینلز جیسے حصوں کو اٹھانے کے لیے کیا جا سکتا ہے۔ یہ تنگ ورکشاپوں یا چھوٹے پروڈکشن والے علاقوں میں مشینری کو انسٹال کرنے یا ہٹانے میں مددگار ہیں۔

ورکشاپ اور گیراج کا استعمال

چھوٹی گینٹری کرینیں اکثر آٹو مرمت کی دکانوں میں انجنوں، گیئر باکسز اور گاڑیوں سے دیگر بھاری پرزوں کو اٹھانے کے لیے استعمال ہوتی ہیں۔

تعمیراتی سائٹس

چھوٹی گینٹری کرینیں چھوٹے سے درمیانے درجے کی تعمیراتی جگہوں پر اینٹوں، پائپوں اور دیگر تعمیراتی سامان جیسے مواد کو اٹھانے اور پوزیشن میں لانے کے لیے استعمال کی جاتی ہیں۔

ٹیسٹنگ اور ریسرچ لیبارٹریز

لیبز میں جہاں حساس یا بڑے آلات کو منتقل کرنے یا سیٹ اپ کرنے کی ضرورت ہوتی ہے، چھوٹے گینٹری کرینوں کو اکثر نقصان پہنچائے بغیر محفوظ ہینڈلنگ کے لیے استعمال کیا جاتا ہے۔ ایرو اسپیس یا الیکٹرانکس جیسی صنعتوں میں، یہ بڑے آلات کی انشانکن اور پوزیشننگ میں مدد کر سکتی ہیں۔

میرین اور ڈاکسائیڈ آپریشنز

بوٹ یارڈز یا گودیوں میں، چھوٹی گینٹری کرینیں کشتیوں، انجنوں اور دیگر بھاری سامان کو اٹھانے اور منتقل کرنے کے لیے استعمال کی جاتی ہیں۔ وہ گودیوں یا quaysides پر مواد کو لوڈ کرنے اور اتارنے میں مدد کر سکتی ہیں، خاص طور پر جہاں جگہ محدود ہے۔

ایرو اسپیس انڈسٹری

ایرو اسپیس مینوفیکچرنگ یا دیکھ بھال میں، چھوٹے گینٹری کرینوں کو بھاری حصوں جیسے فیوزیلج سیکشن، انجن کے اجزاء، یا دیگر بڑی، نازک اشیاء کو منتقل کرنے کے لیے استعمال کیا جا سکتا ہے۔

اسٹوریج اور شپنگ

چھوٹی گینٹری کرینیں شپنگ کنٹینرز یا چھوٹے گودام کی سہولیات میں پیکجوں یا اشیاء کو ٹرکوں پر لوڈ اور اتارنے کے لیے استعمال کی جا سکتی ہیں۔

توانائی کا شعبہ (ونڈ، سولر اور پاور پلانٹس)

ونڈ فارمز میں، چھوٹی گینٹری کرینیں ٹربائن کے پرزوں کو اٹھانے کے لیے استعمال کی جاتی ہیں، جیسے کہ بلیڈ اور نیسیل، دیکھ بھال کے لیے۔

بھاری سامان کی بحالی

انجن لفٹنگ: ان صنعتوں میں جہاں بڑے انجنوں یا جنریٹرز کو سروس کرنے کی ضرورت ہوتی ہے، ان بھاری حصوں کو ہٹانے یا انسٹال کرنے کے لیے چھوٹی گینٹری کرینیں استعمال کی جا سکتی ہیں۔





1. ڈیزائن اور منصوبہ بندی

گنٹری کرین کی خصوصیات کا تعین کریں، بشمول بوجھ کی گنجائش، اسپین، اٹھانے کی اونچائی، اور نقل و حرکت۔ انجینئرز CAD (کمپیوٹر ایڈیڈ ڈیزائن) سافٹ ویئر کا استعمال کرتے ہوئے تفصیلی ڈیزائن بناتے ہیں۔ کرین کے ڈھانچے کے لیے مناسب مواد کا انتخاب کریں، جیسے کہ فریم کے لیے اعلیٰ طاقت والا سٹیل، اور اس بات کو یقینی بنائیں کہ دیگر اجزاء (موٹر، ​​پہیے، وغیرہ) کا انتخاب کرین کی ضروریات کی بنیاد پر کیا گیا ہے۔

2. اجزاء کی تعمیر

سٹیل کی پلیٹیں، بیم اور دیگر اجزاء کو ڈیزائن کی وضاحتوں کے مطابق کاٹا جاتا ہے۔ کرین کے مرکزی ڈھانچے (گینٹری فریم) کی تشکیل کے لیے سٹیل کے مختلف اجزاء کو ایک ساتھ ویلڈیڈ یا بولٹ کیا جاتا ہے۔ اس میں محتاط صف بندی شامل ہے تاکہ یہ یقینی بنایا جا سکے کہ ڈھانچہ سطح اور مستحکم ہے۔

3. ذیلی نظاموں کی اسمبلی

لفٹنگ میکانزم (ہوسٹ) کو جمع کیا جاتا ہے۔ گینٹری فریم کے ساتھ چلنے والی ٹرالی کو جمع کیا جاتا ہے۔ اس میں ڈرائیو میکانزم (عام طور پر ایک الیکٹرک موٹر اور پہیے) اور لہرانے کے لیے بڑھتے ہوئے نظام شامل ہیں۔ کرین کے ٹریول سسٹم کے لیے پہیے نصب کیے گئے ہیں، جو گینٹری کرین کو اس کے ٹریک یا زمینی نظام میں منتقل ہونے دیتے ہیں۔

4. الیکٹریکل اور کنٹرول سسٹم

کرین کے کنٹرول سسٹم، پاور سپلائی، اور حفاظتی خصوصیات (حد سوئچز، ایمرجنسی اسٹاپ بٹن وغیرہ) کے لیے وائرنگ انسٹال کی گئی ہے۔ کرین کنٹرول پینل نصب ہے، جس میں لہرانے، ٹرالی اور گینٹری کی نقل و حرکت کے لیے کنٹرولر بھی شامل ہے۔ ہموار آپریشن کو یقینی بنانے کے لیے یہ عام طور پر برقی نظام سے منسلک ہوتا ہے۔

5. فائنل اسمبلی اور انٹیگریشن

تمام اجزاء (سٹرکچر، ہوسٹ، ٹرالی، برقی نظام، پہیے) کو آخری گینٹری کرین میں ایک ساتھ ضم کر دیا گیا ہے۔ ایڈجسٹمنٹ اس بات کو یقینی بنانے کے لیے کی جاتی ہیں کہ ہر چیز آسانی سے چلتی ہے۔ حفاظتی خصوصیات جیسے کہ ایمرجنسی بریک، اوور لوڈ پروٹیکشن، حد کے سوئچز، اور گراؤنڈنگ کی اچھی طرح جانچ پڑتال کی جاتی ہے۔ چکنا کرنے والے ان حصوں پر لگائے جاتے ہیں جن کی ضرورت ہوتی ہے (جیسے پہیے، ٹرالی ریلز، اور ہوسٹ سسٹم)۔

6. ٹیسٹنگ اور کوالٹی کنٹرول

کرین کو بوجھ کے حالات میں جانچا جاتا ہے تاکہ یہ یقینی بنایا جا سکے کہ یہ مخصوص صلاحیت کے اندر محفوظ طریقے سے اٹھا سکتی ہے اور منتقل کر سکتی ہے۔ اچھی طرح سے ٹیسٹ کر رہے ہیں.

7. پینٹنگ اور فنشنگ

کرین کے فریم اور اجزاء کو صاف کیا جاتا ہے اور سنکنرن کو روکنے کے لیے علاج کیا جاتا ہے۔ اس میں سینڈ بلاسٹنگ یا پرائمنگ شامل ہو سکتی ہے۔ گینٹری کرین کو پینٹ کیا جاتا ہے، عام طور پر حفاظتی کوٹنگ جیسے ایپوکسی یا پولی یوریتھین پینٹ کے ساتھ، پائیداری اور سنکنرن مزاحمت کو یقینی بنانے کے لیے۔ ایک حتمی معائنہ کیا جاتا ہے تاکہ یہ یقینی بنایا جا سکے کہ تمام اجزاء صحیح طریقے سے نصب ہیں، پینٹ کیے گئے ہیں، اور اس کی تکمیل کی گئی ہے۔ ڈیزائن کی وضاحتیں.

8. ڈلیوری اور انسٹالیشن

اگر ضروری ہو تو، کرین کو جزوی طور پر نقل و حمل کے لیے جدا کیا جا سکتا ہے۔

تنصیب کی جگہ پر پہنچنے پر، کرین کو دوبارہ جوڑ دیا جاتا ہے، اور نظام کو جگہ پر نصب کیا جاتا ہے۔ اس میں اسے ٹریک سسٹم پر لگانا یا اس کے مقرر کردہ علاقے میں محفوظ کرنا شامل ہو سکتا ہے۔ کرین کو اس کے آپریٹنگ ماحول میں آخری بار ٹیسٹ کیا جاتا ہے تاکہ یہ یقینی بنایا جا سکے کہ یہ صحیح اور محفوظ طریقے سے کام کرتی ہے۔

ورکشاپ کا نظارہ:

کمپنی نے ایک ذہین سازوسامان مینجمنٹ پلیٹ فارم نصب کیا ہے، اور ہینڈلنگ اور ویلڈنگ کے روبوٹ کے 310 سیٹ (سیٹ) نصب کیے ہیں۔ منصوبے کی تکمیل کے بعد، 500 سے زیادہ سیٹ (سیٹ) ہوں گے، اور آلات نیٹ ورکنگ کی شرح 95% تک پہنچ جائے گی۔ 32 ویلڈنگ لائنوں کو استعمال میں لایا گیا ہے، 50 کو نصب کرنے کا منصوبہ ہے، اور پوری پروڈکٹ لائن کی آٹومیشن کی شرح 85٪ تک پہنچ گئی ہے۔
