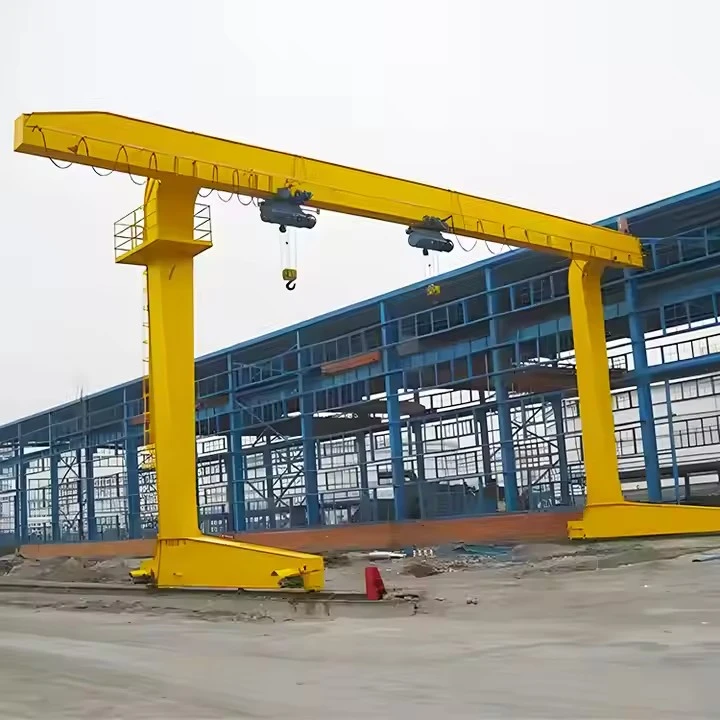

ایم ایچ ٹائپ باکس سنگل گرڈر گینٹری کرین کیا ہے؟

ایکایم ایچ ٹائپ باکس سنگل گرڈر گینٹری کرینایک گینٹری کرین کی ایک مخصوص درجہ بندی ہے جو a کو یکجا کرتی ہے۔سنگل، باکس-سٹائل مین گرڈرa کے ساتھاعتدال سے بھاری-ڈیوٹی (MH)سروس کی درجہ بندی. "باکس" سے مراد گرڈر کی کھوکھلی، مستطیل (باکس) کی تعمیر ہے، جو معیاری I-بیم کے مقابلے میں اعلیٰ طاقت اور سختی فراہم کرتی ہے۔

اسے صنعتی گز اور کارخانوں کے لیے ایک مضبوط اور ورسٹائل ورک ہارس کے طور پر سمجھیں-ایک ہلکی-ڈیوٹی کرین سے زیادہ مضبوط لیکن ڈبل گرڈر سسٹم سے زیادہ لاگت-موثر، کافی بوجھ کو بار بار سنبھالنے کے لیے بہترین۔



ایم ایچ ٹائپ باکس سنگل گرڈر گینٹری کرینز کے فوائد

بہترین طاقت-سے-لاگت کا تناسب:باکس گرڈر کم قیمت پر ڈبل گرڈر سسٹم کی بہت زیادہ طاقت اور سختی فراہم کرتا ہے، جس سے یہ بھاری-ہیوی ڈیوٹی ایپلی کیشنز کے لیے ایک انتہائی قیمتی-مؤثر حل ہے۔

کم انحراف:باکس کا ڈیزائن گرڈر سیگ کو کم کرتا ہے، ہموار اور درست بوجھ کنٹرول کو یقینی بناتا ہے۔

ڈیمانڈنگ استعمال کے لئے استحکام:صنعتی ماحول میں باقاعدہ، بھاری استعمال کو برداشت کرنے کے لیے معیاری اجزاء کے ساتھ بنایا گیا ہے۔

استعداد:مختلف صنعتوں میں انڈور اور آؤٹ ڈور ایپلی کیشنز کے لیے موزوں ہے۔

کم ہیڈ روم:انڈر-ہنگ ڈیزائن بیم کے نیچے لفٹنگ کی دستیاب اونچائی کو زیادہ سے زیادہ کرتا ہے۔



موازنہ: MH باکس گرڈر بمقابلہ معیاری I-بیم گرڈر

فیچر	ایم ایچ ٹائپ باکس گرڈر	معیاری I-بیم گرڈر
گرڈر ڈیزائن	ویلڈیڈ باکس سیکشن	رولڈ آئی-بیم
سختی اور طاقت	اعلیٰ	اچھا
گھماؤ کے خلاف مزاحمت	بہترین	اعتدال پسند
بوجھ کے تحت انحراف	کم سے کم	باکس گرڈر سے زیادہ
کے لیے مثالی۔	بھاری، زیادہ کثرت سے استعمال	ہلکا، کم بار بار استعمال

نتیجہ:دیایم ایچ ٹائپ باکس سنگل گرڈر گینٹری کرینیہ ان کاروباروں کے لیے ایک یقینی سمارٹ انتخاب ہے جنہیں ڈبل گرڈر کرین کے خرچ کے بغیر ایک پائیدار، اعلی{0}}کارکردگی اٹھانے کے حل کی ضرورت ہوتی ہے۔ اس کی مضبوط باکس گرڈر کی تعمیر بار بار، بھاری بوجھ کے تحت قابل اعتماد کارکردگی کو یقینی بناتی ہے، جس سے یہ صنعتی مواد کو سنبھالنے کے وسیع کاموں کے لیے ایک ناگزیر اثاثہ بنتا ہے۔



لفٹنگ کی صلاحیت 320 ٹن
اسپین (چوڑائی) 3 - 12 میٹر (سایڈست)
اٹھانے کی اونچائی 3 - 10 میٹر
ورکنگ کلاس A3-A5 (ہلکی سے درمیانی ڈیوٹی)
لہرانے کی رفتار 0.5 - 8 میٹر فی منٹ (متغیر)
مین بیم کی قسم سنگل/ڈبل گرڈر (باکس-قسم)
پاور سپلائی 220V/380V 3 فیز یا دستی
کنٹرول موڈ پینڈنٹ کنٹرول/وائرلیس ریموٹ
لہرانے کی قسم الیکٹرک چین لہرانا / تار رسی لہرانا
ٹریول ڈرائیو دستی دھکا یا موٹرائزڈ
سنکنرن تحفظ گرم-ڈپ جستی یا سمندری-گریڈ پینٹ
بیوفورٹ اسکیل 6 تک ہوا کی مزاحمت (بیرونی استعمال کے لیے)
آپریٹنگ درجہ حرارت -20 ڈگری سے +50 ڈگری تک

دیMH ٹائپ باکس-سٹرکچر سنگل گرڈر گینٹری کرینایک ہلکی درمیانی ڈیوٹی لفٹنگ مشین ہے جو بڑے پیمانے پر کارخانوں، گوداموں، اسٹاک یارڈز اور آؤٹ ڈور میٹریل ہینڈلنگ میں استعمال ہوتی ہے۔ اس کے اجزاء استحکام، وشوسنییتا اور آسان دیکھ بھال کے لیے بنائے گئے ہیں۔

1. باکس-ٹائپ مین گرڈر

ویلڈڈ باکس-سیکشن بیم

اعلی سختی اور کم مردہ وزن

لہرانے اور ٹرالی کے سفری ٹریک کو سپورٹ کرتا ہے (I-بیم یا مربع ریل)

2. اختتامی گاڑیاں

مین گرڈر کو گینٹری ٹانگوں سے جوڑیں۔

سفری پہیوں اور ڈرائیو موٹرز سے لیس

ہموار، مستحکم طویل-سفر کی نقل و حرکت فراہم کریں۔



3. گینٹری ٹانگیں (سپورٹ فریم)

عمودی اسٹیل ٹانگیں گرڈر کو سہارا دیتی ہیں۔

ایک-فریم یا سیدھا-ٹانگ اسٹائل ہو سکتا ہے۔

بوجھ کو براہ راست زمین یا ریل پر منتقل کریں۔

4. ٹرالی اور لہرانا (الیکٹرک لہرانا)

عام طور پر کے ساتھ لیسCD/MD تار رسی لہرانایایورپی-سٹائل کا لہرانا

پر مشتمل ہے:

لہرانے والی موٹر

گیئر باکس

تار کی رسی اور ڈرم

ہک بلاک

بریک سسٹم

مین گرڈر کے نچلے فلینج کے ساتھ افقی طور پر حرکت کرتا ہے۔



5. کرین ٹریولنگ میکانزم

ڈرائیو موٹرز (سنگل یا ڈبل)

گیئر کم کرنے والا

پہیے اور شافٹ

زمینی ریلوں کے ساتھ طول بلد تحریک کو قابل بناتا ہے۔





6. برقی نظام

بجلی کی تقسیم کی کابینہ

رابطہ کار، ریلے، PLC/VFD (اختیاری)

بجلی کی وائرنگ اور تحفظ کا نظام

کیبل گائیڈ سسٹم (کیبل ڈرم یا فلیٹ-کیبل فیسٹن)

7. کنٹرول سسٹم

اختیارات:

لٹکن کنٹرول

وائرلیس ریموٹ کنٹرول

کیبن کنٹرول (اختیاری)

اوورلوڈ پروٹیکشن، حد سوئچز، ایمرجنسی اسٹاپ کی خصوصیات





8. حفاظتی تحفظ کے آلات

اوورلوڈ محدود کرنے والا

لفٹنگ اونچائی محدود کرنے والا

سفری حد کے سوئچز

ریل صاف کرنے والا

بفرز اور اختتامی اسٹاپس

ایمرجنسی اسٹاپ بٹن

متعدد کرینوں کے لیے اختیاری اینٹی-تصادم کے سینسرز

🔧 اختیاری اجزاء

ہموار حرکت کے لیے فریکوئنسی انورٹر (VFD)

لہرانے کے لیے بارش کا احاطہ

بیرونی استعمال کے لیے ونڈ پروف کلیمپ

مخالف-سوئے کنٹرول

سخت ماحول کے لیے سٹینلیس سٹیل کی برقی کابینہ

خاکہ



اہم تکنیکی



ایم ایچ ٹائپ باکس سنگل گرڈر گینٹری کرین کے فوائد

1. ہلکا پھلکا ڈیزائن اور لاگت کی بچت

باکس-قسم کا سنگل گرڈر ڈھانچہ نمایاں طور پر کرین کے خود-وزن کو کم کرتا ہے۔

کم مواد کے استعمال کے نتیجے میں aزیادہ اقتصادی حلڈبل-گرڈر کرین کے مقابلے۔

2. آسان تنصیب اور دیکھ بھال

کم اجزاء کے ساتھ سادہ ڈھانچہ۔

دیکھ بھال کے پوائنٹس تک آسان رسائی ڈاؤن ٹائم اور سروس لاگت کو کم کرتی ہے۔

3. اعلی سختی اور مستحکم کارکردگی

ویلڈڈ باکس گرڈر مضبوط ٹورسنل مزاحمت پیش کرتا ہے۔

مسلسل آپریشن کے دوران بھی مستحکم اور ہموار لفٹنگ کو یقینی بناتا ہے۔

4. موثر خلائی استعمال

کمپیکٹ ڈیزائن کم سے کم بلڈنگ کلیئرنس کے ساتھ زیادہ سے زیادہ لفٹنگ اونچائی کو یقینی بناتا ہے۔

چھوٹے سے درمیانے درجے کے کام کرنے والے علاقوں کے لیے مثالی-۔

5. متعدد کنٹرول کے اختیارات

لاکٹ کنٹرول، وائرلیس ریموٹ، یا کیبن کنٹرول (اختیاری)۔

مختلف کام کرنے والے ماحول کے مطابق لچکدار آپریشن۔

6. مضبوط موافقت

انڈور اور آؤٹ ڈور استعمال کے لیے موزوں ہے۔

سے لیس کیا جا سکتا ہے۔تار رسی لہرانا، زنجیر لہرانا، یا یورپی لہرانا.

7. اعلی حفاظتی معیارات

اوورلوڈ پروٹیکشن، حد سوئچز، ایمرجنسی اسٹاپ، اور بفر ڈیوائسز کے ساتھ آتا ہے۔

ہموار، محفوظ آپریشن کے لیے اختیاری مخالف-سوے اور VFD کنٹرول۔

8. مرضی کے مطابق کنفیگریشن

اسپین، لفٹنگ اونچائی، رفتار، اور لہرانے کی قسم کو کسٹمر کی ضروریات کی بنیاد پر تیار کیا جا سکتا ہے۔

ایم ایچ ٹائپ باکس سنگل گرڈر گینٹری کرین کی ایپلی کیشنز

ایم ایچ کی قسم ایک ہے۔ہلکی-سے-درمیانی ڈیوٹیگینٹری کرین وسیع پیمانے پر مختلف صنعتوں میں مواد کو سنبھالنے کے لئے استعمال کیا جاتا ہے، بشمول:

1. گودام اور ورکشاپس

لفٹنگ مواد، اجزاء، اور تیار مصنوعات.

اسمبلی، مشینی، اور دیکھ بھال کے کاموں کے لیے مثالی۔

2. آؤٹ ڈور یارڈز اور اسٹوریج ایریاز

سٹیل کے مواد، پائپ، پلیٹیں، اور لکڑی کو سنبھالنا۔

لاجسٹکس یارڈز، مال بردار اسٹیشنوں اور تقسیم کے مراکز میں استعمال کیا جاتا ہے۔

3. تعمیراتی سائٹس

تعمیراتی سامان کی نقل و حمل جیسے کنکریٹ کے بلاکس، بیم اور اوزار۔

عارضی یا مستقل لفٹنگ آپریشنز کے لیے موثر۔

4. مینوفیکچرنگ پلانٹس

مشینری مینوفیکچرنگ، فیبریکیشن شاپس، اور پروڈکشن لائنوں کے لیے موزوں ہے۔

5. ریلوے اور ٹرانسپورٹیشن

ریلوے ڈپو اور لاجسٹک ہب میں کارگو کی لوڈنگ اور ان لوڈنگ۔

6. ماربل، گرینائٹ اور پتھر پروسیسنگ

سلیب، بلاکس، اور بھاری پتھر کی مصنوعات کو محفوظ طریقے سے اٹھانے کے لیے استعمال کیا جاتا ہے۔

7. چھوٹے شپ یارڈز اور مرمت کے گز

چھوٹے جہازوں، انجنوں اور سمندری اجزاء کے لیے مواد کی ہینڈلنگ۔

MH ٹائپ باکس سنگل گرڈر گینٹری کرین کی تیاری کا عمل اعلیٰ طاقت، بھروسے اور طویل سروس کی زندگی کو یقینی بنانے کے لیے سخت کوالٹی-کنٹرول کے معیارات کی پیروی کرتا ہے۔ عام پیداوار کے طریقہ کار میں شامل ہیں:



1. خام مال کا انتخاب اور معائنہ

اعلی-معیاری ساختی اسٹیل پلیٹیں اور پروفائلز منتخب کریں۔

خام مال کا الٹراسونک اور مکینیکل معائنہ کسی اندرونی نقائص کی تصدیق کے لیے۔

اسٹیل گریڈ، موٹائی، اور سرٹیفکیٹ کی پیداوار میں داخل ہونے سے پہلے QC کی طرف سے جانچ پڑتال کی جاتی ہے.



2. CNC کاٹنا اور پلیٹ کی تیاری

استعمال کریں۔CNC پلازما/لیزر کاٹنے والی مشینیں۔مین گرڈر اور آخر گرڈر پلیٹوں کو کاٹنے کے لیے۔

عین مطابق ویلڈ کی تیاری کے لیے خودکار کنارے پیسنے اور بیولنگ۔

تمام حصوں کا پتہ لگانے اور اسمبلی کی درستگی کے لیے لیبل لگا ہوا ہے۔



3. گرڈر اسمبلی اور ویلڈنگ

مین گرڈر کی پیداوار

باکس کا ڈھانچہ اوپری کور پلیٹ، لوئر پلیٹ اور ویب پلیٹوں کے ساتھ بنایا گیا ہے۔

CO₂ گیس-شیلڈ آٹومیٹک ویلڈنگ یا ڈوبی ہوئی آرک ویلڈنگ۔

ویلڈنگ کے طریقہ کار کی تفصیلات (WPS) کے مطابق طول بلد اور ٹرانسورس ویلڈز مکمل ہوئے۔

اینڈ کیریج فیبریکیشن

وہیل سیٹوں، سٹفنرز، اور کنکشن کی پسلیوں کی مشیننگ۔

جیومیٹرک درستگی کو یقینی بنانے کے لیے CNC کی مدد سے اسمبلی اور ویلڈنگ۔



4. تناؤ سے نجات اور شاٹ بلاسٹنگ

مکمل گرڈر تناؤ-ریلیف ٹریٹمنٹ (قدرتی عمر یا گرمی کا علاج)۔

کو گولی مار دیSa2.5زنگ، پیمانے، اور ویلڈنگ کی باقیات کو دور کرنے کے لیے سطح کا درجہ۔

سطح کی کھردری پینٹ آسنجن کے لیے موزوں ہے۔



5. مشینی اور صحت سے متعلق تصحیح

پہیے کے ایکسل، کنکشن فلینجز، اور بڑھتی ہوئی سطحوں کی مشیننگ۔

جہتی معائنہ اور اصلاح برائے:

گرڈر سیدھا ہونا

کیمبر

عمودی پن

پہیے کی سیدھ اور رواداری



6. پینٹنگ اور اینٹی-سنکنرن کا علاج

پرائمر: ایپوکسی زنک-رچ یا ایپوکسی اینٹی-رسٹ پرائمر۔

درمیانی کوٹ: ایپوکسی بلڈ کوٹ۔

ٹاپ کوٹ: پولی یوریتھین فنشنگ پینٹ۔

عام طور پر فلم کی کل موٹائی120–240 μmکام کے ماحول پر منحصر ہے.



7. لہرانے کی پیداوار اور اسمبلی

کی تنصیبCD/MD الیکٹرک وائر رسی لہرانایا اپنی مرضی کے مطابق لہرانا۔

ہوسٹ اسمبلی میں شامل ہیں:

موٹر

گیئر باکس

ڈھول

تار کی رسی ۔

ہک بلاک

حد سوئچز

ڈائنامک لوڈ اور کوئی-لوڈ چلانے کے ٹیسٹ نہیں کیے گئے۔



8. برقی نظام اور کنٹرول

الیکٹریکل پینلز، مین ریلے کنٹرول، یا انورٹر کنٹرول سسٹم کی تنصیب۔

بجلی کی فراہمی، ٹرالی آپریشن، اور حفاظتی آلات کی وائرنگ۔

کی تنصیب:

اوورلوڈ محدود کرنے والا

ایمرجنسی اسٹاپ

فیز تحفظ

اینٹی-تصادم سینسر (اختیاری)



9. پری-اسمبلی اور ٹیسٹ رننگ

گرڈر، اینڈ کیریجز، لہرانے، اور برقی نظام کی عارضی پری اسمبلی۔

طرز عمل:

کوئی-لوڈ ٹیسٹ نہیں۔

جامد لوڈ ٹیسٹ (125% شرح شدہ بوجھ)

ڈائنامک لوڈ ٹیسٹ (110% شرح شدہ بوجھ)

ٹریولنگ اور لفٹنگ سنکرونائزیشن چیک



10. حتمی معائنہ اور پیکیجنگ

ISO 9001 اور کرین کے معیارات کے بعد حتمی QC معائنہ۔

شپنگ کے لیے پینٹنگ ٹچ-اور زنگ سے تحفظ۔

کے ساتھ پیکنگ:

پلاسٹک فلم

سٹیل pallet

بجلی کے پرزوں کے لیے مضبوط لکڑی کے کیسز

شپنگ دستاویزات اور معائنہ رپورٹیں جاری کی گئیں۔



11. ڈلیوری اور انسٹالیشن سپورٹ

انسٹالیشن ڈرائنگ، فاؤنڈیشن لے آؤٹ، اور انسٹرکشن مینوئل فراہم کریں۔

اگر ضرورت ہو تو سائٹ پر - انجینئر کی رہنمائی دستیاب ہے۔

کسٹمر سائٹ پر حتمی کمیشننگ۔

ورکشاپ کا نظارہ:

کمپنی نے ایک ذہین سازوسامان مینجمنٹ پلیٹ فارم نصب کیا ہے، اور ہینڈلنگ اور ویلڈنگ کے روبوٹ کے 310 سیٹ (سیٹ) نصب کیے ہیں۔ منصوبے کی تکمیل کے بعد، 500 سے زیادہ سیٹس (سیٹ) ہوں گے، اور آلات کی نیٹ ورکنگ کی شرح 95%. 32 تک پہنچ جائے گی ویلڈنگ لائنیں استعمال میں لائی گئی ہیں، 50 نصب کرنے کا منصوبہ ہے، اور پوری پروڈکٹ لائن کی آٹومیشن کی شرح 85% تک پہنچ گئی ہے۔
