پاور پلانٹ کے لیے کم کلیئرنس برج کرین



پاور پلانٹ کے لیے لو کلیئرنس برج کرین ایک جدید اور موثر لفٹنگ سلوشن ہے جو اونچائی کے محدود ماحول جیسے پاور پلانٹس، فیکٹریوں اور ورکشاپس کے لیے ڈیزائن کیا گیا ہے۔ یہ کرینیں ہیوی ڈیوٹی آپریشنز کے تقاضوں کو پورا کرنے کے لیے تیار کی گئی ہیں جبکہ جگہ کی اصلاح اور ہموار کارکردگی کو یقینی بناتی ہیں۔

کم ہیڈ روم اوور ہیڈ کرینیں ایک کمپیکٹ ڈیزائن کے ساتھ کم ہیڈ روم ڈیزائن ہیں جو کرین سسٹم کی اونچائی کو کم سے کم کرتی ہے، جس سے یہ محدود ہیڈ روم والی خالی جگہوں پر مؤثر طریقے سے کام کر سکتا ہے۔ اوور ہیڈ رکاوٹوں یا ساختی حدود والے علاقوں کے لیے بہتر بنایا گیا ہے۔

اس کی زیادہ بوجھ کی گنجائش بھاری بوجھ اٹھانے کے لیے بنائی گئی ہے اور یہ پاور پلانٹس میں کام کرنے کے لیے موزوں ہے۔ گاہک کی ضروریات کو پورا کرنے کے لیے صلاحیت کی حدود کو اپنی مرضی کے مطابق بنایا جا سکتا ہے۔ مزید یہ کہ یہ پائیدار، قابل اعتماد اور سخت ماحولیاتی حالات کے خلاف مزاحمت کو یقینی بنانے کے لیے اعلیٰ معیار کے اسٹیل سے بنا ہے۔

انتہائی درجہ حرارت اور مشکل حالات کا مقابلہ کرتا ہے جن کا اکثر پاور پلانٹس میں سامنا ہوتا ہے۔ ہموار، عین مطابق لوڈ ہینڈلنگ کے لیے ایک جدید کنٹرول سسٹم سے لیس ہے۔ حفاظت اور پیداواری صلاحیت میں اضافے کے لیے اینٹی سوئ ٹکنالوجی اور عین مطابق پوزیشننگ کا استعمال کرتا ہے۔

پاور پلانٹ کے لیے لو کلیئرنس برج کرین کو توانائی کی بچت کے میکانزم کے ساتھ ڈیزائن کیا گیا ہے تاکہ بجلی کی کھپت اور آپریٹنگ اخراجات کو کم کیا جا سکے۔ بہتر توانائی کی کارکردگی کے لیے دوبارہ تخلیقی بریکنگ سسٹم کے ساتھ مربوط۔ محفوظ آپریشن کو یقینی بنانے کے لیے اوورلوڈ پروٹیکشن، ایمرجنسی اسٹاپ سسٹم اور حد کے سوئچ سے لیس ہے۔ بین الاقوامی حفاظتی معیارات کی تعمیل کرتا ہے۔ انسٹال اور برقرار رکھنے کے لئے آسان ہے

بنیادی اجزاء: پی ایل سی، انجن، بیئرنگ، گیئر باکس، موٹر

نکالنے کا مقام: ہینان، چین

وارنٹی: 1 سال

وزن (کلوگرام): 5000 کلوگرام

ویڈیو آؤٹ گوئنگ انسپیکشن: فراہم کی گئی۔

مشینری ٹیسٹ کی رپورٹ: فراہم کی گئی۔

لفٹنگ میکانزم: الیکٹرک لہرانا

لفٹنگ اونچائی: 3 ~ 30m

لوڈنگ کی گنجائش:0.5 ~ 20 ٹن

ورک کلاس: 2T برج کرین کے لیے A3-A5

بجلی کی فراہمی: وائرلیس ریموٹ کنٹرول، لاکٹ کنٹرول، کیبن کنٹرول

وولٹیج: 380V 50HZ تھری فیز

استعمال: ورکشاپ ورک سٹیشن کی تعمیر کی درخواست

درجہ حرارت:-25---40 ڈگری



1. مین بیم

پاور پلانٹ کے لیے کم کلیئرنس برج کرین کا مین گرڈر پاور پلانٹس کے لیے ڈیزائن کیا گیا ہے بنیادی بوجھ برداشت کرنے والا ڈھانچہ ہے۔ اس قسم کی کرین کو عام طور پر پاور پلانٹ کے آپریشنز کی ضروریات کو پورا کرنے کے لیے اپنی مرضی کے مطابق بنایا جاتا ہے جہاں جگہ کی رکاوٹیں اور اعلی حفاظتی معیارات اہم ہوتے ہیں۔

مرکزی گرڈر کو کرین کی مجموعی اونچائی کو کم کرنے کے لیے ڈیزائن کیا گیا ہے، جس سے یہ محدود عمودی جگہ والے علاقوں میں مؤثر طریقے سے کام کر سکتا ہے۔ یہ عام طور پر بھاری بوجھ کو سہارا دینے اور متحرک دباؤ کو برداشت کرنے کے لیے اعلیٰ معیار کے اسٹیل سے بنا ہوتا ہے۔ بوجھ کی ضروریات پر منحصر ہے، بہتر سختی اور کم وزن کے لیے مین گرڈر باکس گرڈر یا رولڈ آئی بیم ہو سکتا ہے۔

مین گرڈرز Q235، Q345 یا اس سے زیادہ درجے کے سٹیل سے بنائے جاتے ہیں، یہ بوجھ کی گنجائش اور ماحولیاتی عوامل پر منحصر ہے۔ کمزور پوائنٹس سے بچنے کے لیے یکسانیت کے لیے ویلڈڈ اور ٹیسٹ کیا گیا۔ لمبی عمر کو یقینی بنانے کے لیے بیرونی حصے میں سنکنرن مزاحم کوٹنگ ہے، جیسے ایپوکسی پینٹ یا گالوانائزنگ۔

مین بیم کو مخصوص بوجھ کی حد کو سنبھالنے کے لیے ڈیزائن کیا گیا ہے، عام طور پر 10 سے 500 ٹن تک، پاور پلانٹ کی ضروریات پر منحصر ہے۔ بین الاقوامی معیارات جیسے ISO، FEM یا CMAA کی تعمیل کرتا ہے۔

لفٹنگ سسٹم

پاور پلانٹ میں کم کلیئرنس برج کرین کے لیے پاور پلانٹ کے لیے لو کلیئرنس برج کرین کا لفٹنگ سسٹم محدود ہیڈ روم اور پاور پلانٹ کی کارروائیوں کی نازک نوعیت کی وجہ سے محتاط ڈیزائن اور غور و فکر کی ضرورت ہے۔

سنگل گرڈر یا ڈبل ​​گرڈر کنفیگریشن: مطلوبہ بوجھ کی گنجائش اور مدت کی بنیاد پر منتخب کیا گیا ہے۔

اینڈ ٹرک: ہموار افقی حرکت کے لیے پائیدار پہیوں اور موٹروں سے لیس۔

الیکٹرک وائر رسی لہرانا: کومپیکٹ، اعلی طاقت کا ڈیزائن۔ ہیوی ڈیوٹی آپریشن کو سنبھال سکتا ہے۔

چین ہوسٹ (اختیاری): محدود جگہوں پر ہلکے بوجھ کے لیے موزوں۔

مربوط بریک اور اوورلوڈ تحفظ۔

ٹرالی: لو-ہیڈ روم ٹرالی: پل کے ساتھ ساتھ ہموار سفر کو یقینی بناتے ہوئے تنگ عمودی جگہوں پر کام کرنے کے لیے ڈیزائن کیا گیا ہے۔

لوڈ ہک: سیفٹی لیچ کے ساتھ اعلی طاقت کا مرکب اسٹیل۔

اینٹی سوئے سسٹم: حفاظت اور درستگی کے لیے آپریشن کے دوران بوجھ کو کم کرتا ہے۔

3. اختتامگاڑی

پاور پلانٹ میں کم کلیئرنس برج کرین کے لیے آخری گاڑی کو کم ہیڈ روم اور موثر آپریشن کی مخصوص ضروریات کو پورا کرنے کے لیے ڈیزائن کیا گیا ہے۔

اینڈ کیریج پل کرین کا ایک اہم جزو ہے، جو مین بیم کو سہارا دیتا ہے اور رن وے کے ساتھ کرین کی نقل و حرکت میں سہولت فراہم کرتا ہے۔ کم کلیئرنس ایپلی کیشنز کے لیے، ڈیزائن کو عمودی جگہ کو بہتر بنانا چاہیے۔

اونچائی کی پابندیوں کے ساتھ سہولیات کے لیے موزوں، اس بات کو یقینی بناتے ہوئے کہ کرین کم چھتوں کے نیچے مؤثر طریقے سے کام کر سکتی ہے۔ پاور پلانٹ کے آلات اور مواد کے وزن اور آپریشنل تناؤ کو سہارا دینے کے لیے ڈیزائن کیا گیا ہے۔ رن وے کے ساتھ ہموار، درست نقل و حرکت کے لیے مشینی پہیوں اور بیرنگ سے لیس ہے۔ - پاور پلانٹ کے مطالبہ ماحول کو برداشت کرنے کے لئے طاقت والا سٹیل۔ اکثر کم کلیئرنس کے ساتھ جوڑا بنایا جاتا ہے۔ زیادہ سے زیادہ خلائی کارکردگی کے لیے لہرائیں۔

4. کرین ٹریول میکانزم

1) آپریشن کے اصول

ایک برقی موٹر میکانزم کو چلاتی ہے۔ مطلوبہ رفتار اور ٹارک حاصل کرنے کے لیے الیکٹرک موٹر کی روٹری موشن گیئر باکس کے ذریعے منتقل کی جاتی ہے۔ تحریک کو مزید ڈرائیو شافٹ اور کپلنگ کے ذریعے سفری پہیوں میں منتقل کیا جاتا ہے۔ سفر کے پہیے کرین کے پل کے ڈھانچے پر بچھائی گئی پٹریوں یا ریلوں پر لگائے جاتے ہیں۔ ڈیزائن پر منحصر ہے، پہیوں کو طاقت (ڈرائیو پہیے) یا غیر طاقت والے (آئیڈلر پہیے) ہو سکتے ہیں۔ ایک فریکوئنسی کنورٹر یا متغیر فریکوئنسی ڈرائیو (VFD) کو عام طور پر موٹر کی رفتار کو کنٹرول کرنے کے لیے استعمال کیا جاتا ہے، جس سے ہموار سرعت اور کمی کو یقینی بنایا جاتا ہے۔ یہ نظام کرین کی نقل و حرکت کے عین مطابق کنٹرول کی اجازت دیتا ہے، جو پاور پلانٹ کے آپریشن کے لیے اہم ہے۔ جب حرکت کی ضرورت نہ ہو تو برقی مقناطیسی یا مکینیکل بریک کرین کو پوزیشن میں رکھنے یا روکنے کے لیے استعمال کیے جاتے ہیں۔ بریک لگانے کا طریقہ کار حفاظت کے لیے اور جڑتا کی وجہ سے بڑھنے کو روکنے کے لیے ضروری ہے۔

2) فنکشنل خصوصیات

کومپیکٹ، کم ہیڈ روم ڈیزائن: میکانزم کو کم پروفائل ڈھانچے کے ساتھ ڈیزائن کیا گیا ہے تاکہ ہیڈ روم کو زیادہ سے زیادہ بنایا جا سکے اور جگہ سے محدود ماحول کو ایڈجسٹ کیا جا سکے۔ عمودی جگہ کے موثر استعمال کی اجازت دیتا ہے، خاص طور پر محدود تنصیب کی بلندیوں والے پاور پلانٹس میں۔

ہموار، درست تحریک: اعلی درجے کی متغیر فریکوئنسی ڈرائیوز (انورٹر ٹیکنالوجی) ہموار سرعت اور تنزلی کے لیے استعمال کی جاتی ہیں۔ سفر کی رفتار کا درست کنٹرول مکینیکل جھٹکا کم کرتا ہے اور پوزیشننگ کی درستگی کو بہتر بناتا ہے۔

زیادہ بوجھ کی گنجائش: بھاری بوجھ جیسے ٹربائنز، جنریٹرز اور پاور پلانٹ کے دیگر آلات کو آسانی سے سنبھالنے کے لیے ڈیزائن کیا گیا ہے۔ اہم اجزاء کی محفوظ اور مستحکم نقل و حمل کو یقینی بنانے کے لیے اعلی دباؤ کے تحت مؤثر طریقے سے کام کر سکتے ہیں۔

توانائی کی کارکردگی: بجلی کی کھپت کو کم سے کم کرنے کے لیے توانائی کی بچت والی ڈرائیوز اور دوبارہ پیدا کرنے والے بریک سسٹم کو یکجا کرتا ہے۔ پائیدار توانائی کے استعمال کی حمایت کرتے ہوئے آپریشنل لاگت کی کارکردگی کو بہتر بناتا ہے۔

شور کو کم کرنا: شور کو کم کرنے والے اجزاء کے ساتھ ڈیزائن کیا گیا ہے تاکہ آپریشن کے دوران شور کی سطح کو کم کیا جا سکے اور کام کی جگہ کے شور کے معیارات کی تعمیل کو یقینی بنایا جا سکے۔

5. ٹرالی ٹریول میکانزم

پاور پلانٹس کے لیے ڈیزائن کردہ کم کلیئرنس برج کرین کا ٹرالی ٹریول میکانزم صنعتی ماحول کے آپریشنل تقاضوں کے مطابق منفرد فنکشنل خصوصیات رکھتا ہے۔

زیادہ بوجھ کی گنجائش: ٹرالی کا طریقہ کار پاور پلانٹ کے آپریشنز سے وابستہ بھاری بوجھ کو سنبھالنے کے لیے بنایا گیا ہے، جیسے ٹربائن، جنریٹر، اور دیگر بڑے آلات۔ ساختی خرابی کے کم سے کم خطرے کے ساتھ بھاری اور متحرک بوجھ کے تحت محفوظ طریقے سے کام کرنے کے لیے ڈیزائن کیا گیا ہے۔

درستگی کی نقل و حرکت: لوڈ ہینڈلنگ کے دوران مستحکم اور کمپن سے پاک حرکت کو یقینی بنانے کے لیے اعلی درستگی والے پہیوں اور ریلوں سے لیس۔ جدید نظام درست رفتار ایڈجسٹمنٹ کے لیے فریکوئنسی انورٹرز یا متغیر فریکوئنسی ڈرائیوز (VFDs) کو شامل کرتے ہیں، ہموار آغاز، اسٹاپس اور پوزیشننگ کو فعال کرتے ہیں۔

بہتر پائیداری: پہیے، ٹریک، اور دوسرے حرکت پذیر حصے ایسے مواد سے بنائے جاتے ہیں جو ٹوٹ پھوٹ کے خلاف مزاحم ہوتے ہیں، جو زیادہ آپریشنل بوجھ کے تحت طویل سروس لائف کو یقینی بناتے ہیں۔ خصوصی کوٹنگز یا مواد میکانزم کو پاور پلانٹس کے مخصوص سخت ماحول سے بچاتے ہیں۔

توانائی کی کارکردگی: توانائی کی بچت والی موٹریں اور دوبارہ پیدا کرنے والے بریک سسٹم آپریشن کے دوران بجلی کی کھپت کو کم کرتے ہیں۔ مہر بند بیرنگ اور خود چکنا کرنے والے اجزاء جیسی خصوصیات بار بار دیکھ بھال کی ضرورت کو کم کرتی ہیں۔

حفاظتی خصوصیات: سینسرز اور لوڈ محدود کرنے والے ٹرالی کو اس کی درجہ بندی کی گنجائش سے زیادہ ہونے سے روکتے ہیں۔ ایڈوانسڈ کنٹرول سسٹم ٹرالی کی نقل و حرکت کے دوران بوجھ کو کم کرتے ہیں، حفاظت اور درستگی کو یقینی بناتے ہیں۔

ایمرجنسی بریکنگ سسٹم: سسٹم کی خرابی کی صورت میں فوری طور پر کام کو روکنے کے لیے ڈیزائن کیا گیا ہے۔

6. کرین وہیل

کم کلیئرنس برج کرین میں ٹرالی ٹریولنگ میکانزم کا کرین وہیل ایک اہم جزو ہے، خاص طور پر پاور پلانٹس جیسے ایپلی کیشنز میں جہاں جگہ کی رکاوٹیں اور قابل اعتماد اہم ہیں۔

فنکشن: کرین کا پہیہ کرین کے پل یا رن وے کے ساتھ ٹرالی کی ہموار نقل و حرکت میں سہولت فراہم کرتا ہے۔

کم کلیئرنس: ڈیزائن کو عمودی جگہ کے استعمال کو بہتر بنانا چاہیے، اس بات کو یقینی بناتے ہوئے کہ پہیے کم کلیئرنس کرین کے کمپیکٹ ڈھانچے میں فٹ ہوں۔

بوجھ برداشت کرنے کی صلاحیت: پہیوں کو بھاری بوجھ برداشت کرنا چاہیے، یہ پاور پلانٹ کی ایپلی کیشنز میں عام ہے۔

پہننے کی مزاحمت: مواد اور سطح کے علاج کو مسلسل استعمال سے پہننے کے خلاف مزاحمت کرنے کے لیے اعلی استحکام فراہم کرنا چاہیے۔

صحت سے متعلق مشینی: ہموار رولنگ کو یقینی بناتا ہے اور کمپن یا غلط ترتیب کو کم کرتا ہے۔ اعلی طاقت اور استحکام کے لیے عام طور پر جعلی اسٹیل، جیسے 42CrMo یا 65Mn سے بنا ہوتا ہے۔ سختی اور لباس مزاحمت کو بہتر بنانے کے لیے گرمی کے عمل (مثلاً، بجھانے اور ٹیمپرنگ) کے ساتھ علاج کیا جاتا ہے۔

7. کرین ہک

کم کلیئرنس کے ساتھ ایک کرین ہک عام طور پر ان ایپلی کیشنز کے لیے ڈیزائن کیا جاتا ہے جہاں جگہ کی رکاوٹیں اہم ہوتی ہیں، جیسے کم ہیڈ روم یا محدود کلیئرنس والے پاور پلانٹس میں۔

کومپیکٹ ڈیزائن: اٹھانے کے لیے درکار عمودی جگہ کو کم سے کم کرنے کے لیے ڈیزائن کیا گیا ہے۔ ہک کی اونچائی کو زیادہ سے زیادہ کرنے کے لیے کم پروفائل ٹرالی اور ہک بلاک۔

زیادہ بوجھ کی صلاحیت: ہیوی ڈیوٹی ایپلی کیشنز کے لیے انجنیئر، پاور پلانٹ کی ضروریات (مثلاً، ٹربائن کے اجزاء، جنریٹر) کے لیے مخصوص بوجھ کو سنبھالنے کے قابل۔

پائیدار مواد: مطالبہ حالات کا مقابلہ کرنے کے لیے اعلیٰ طاقت والا سٹیل یا مرکب مواد۔ پاور پلانٹ کے ماحول میں لمبی عمر کے لیے اینٹی سنکنرن علاج۔

حفاظتی خصوصیات: بوجھ کو محفوظ بنانے کے لیے حفاظتی لیچز سے لیس۔ ISO، EN، یا ASME جیسے حفاظتی معیارات کی تعمیل۔

مرضی کے مطابق ہک اسمبلی: برج کرین اور پاور پلانٹ کے ماحول کی مخصوص جہتوں اور ضروریات کے مطابق۔

ہموار آپریشن: کم رگڑ کے لیے پریسجن انجنیئر بیرنگ اور کنڈا۔ ہموار اور عین مطابق بوجھ ہینڈلنگ کی اجازت دیتا ہے۔

بجلی کی موافقت: الیکٹرک اوور ہیڈ کرینز یا ہائبرڈ سسٹم کے ساتھ ہم آہنگ۔

موٹر

پاور پلانٹ کے لیے کم کلیئرنس برج کرین کے لیے ایک موٹر جو پاور پلانٹ کے لیے ڈیزائن کی گئی ہے اسے مخصوص ضروریات کو پورا کرنے کی ضرورت ہے۔ یہ کرینیں عام طور پر تنگ جگہوں پر کام کرتی ہیں اور انہیں بھاری بوجھ کو درستگی کے ساتھ ہینڈل کرنا چاہیے۔

گلہری کیج انڈکشن موٹر: مضبوط اور قابل اعتماد۔ معیاری لفٹنگ اور لہرانے والی ایپلی کیشنز کے لیے موزوں۔ کم دیکھ بھال۔

سلپ رِنگ انڈکشن موٹر: ہائی اسٹارٹنگ ٹارک فراہم کرتا ہے، جو اسے ہیوی ڈیوٹی کرینوں کے لیے مثالی بناتا ہے۔ رفتار اور ٹارک پر بہتر کنٹرول۔

سروو موٹر: اعلی صحت سے متعلق اور کارکردگی۔ ہموار آپریشن اور عمدہ کنٹرول کی ضرورت والی ایپلی کیشنز کے لیے مثالی۔

متغیر فریکوئینسی ڈرائیو (VFD)-کنٹرولڈ موٹر: سایڈست رفتار اور ٹارک۔ توانائی سے موثر اور پاور پلانٹس میں درست آپریشنز کے لیے موزوں۔

.

آواز اور روشنی کے الارم کا نظام اور حد سوئچ

1) آواز اور روشنی کے الارم کا نظام

پاور پلانٹ میں کم کلیئرنس برج کرین کے لیے آواز اور ہلکے الارم کا نظام حفاظت اور آپریشنل کارکردگی کو بڑھانے کے لیے ڈیزائن کیا گیا ہے۔ یہاں ایسے نظام کا خاکہ ہے:

صوتی الارم: جب کرین کم کلیئرنس زون کے قریب پہنچتی ہے یا پہلے سے طے شدہ اونچائی کی حد سے تجاوز کرتی ہے تو زور سے بیپنگ یا صوتی انتباہات خارج کرتا ہے۔ شور والے ماحول جیسے پاور پلانٹس کے مطابق آواز کی سطح کو ایڈجسٹ کرتا ہے۔ انتباہات، خطرے والے علاقوں، یا ہنگامی اسٹاپس کے لیے مختلف ٹونز۔

لائٹ الارم: روشن، توجہ دلانے والی اسٹروب یا بیکن لائٹس جو آواز کے الارم کے ساتھ ہم آہنگ ہوتی ہیں۔

رنگ کوڈ والے اشارے:

احتیاط کے لیے زرد۔

اونچائی کی سنگین خلاف ورزی یا ہنگامی صورتحال کے لیے سرخ۔

2) حد سوئچ

کم کلیئرنس برج کرین میں ایک حد سوئچ ایک ضروری حفاظتی جزو ہے، خاص طور پر پاور پلانٹ میں استعمال کے لیے جہاں درستگی اور حفاظت بہت ضروری ہے۔

کرینوں کے لیے حد سوئچز کی عام اقسام:

روٹری لِمٹ سوئچ: گردشی حرکت کی نگرانی کرتا ہے اور کرین کو پہلے سے طے شدہ پوزیشنوں پر روکتا ہے۔

سنیپ ایکشن سوئچ: کمپیکٹ اور ٹرگر ہونے پر تیز ردعمل فراہم کرتا ہے۔

لیور/پلنگر سوئچ: لیور یا پلنجر کے ساتھ جسمانی رابطے سے چالو ہوتا ہے۔

قربت کے سینسرز: اعلی درستگی کے لیے مقناطیسی، آگہی یا نظری ٹیکنالوجی کا استعمال کرتے ہوئے غیر رابطہ سوئچ۔

حد سوئچ کا فنکشن:

حفاظت: کرین یا لہرانے کے زیادہ سفر کو روکتا ہے، اس بات کو یقینی بناتے ہوئے کہ یہ اپنی میکانکی حدود سے تجاوز نہ کرے۔

پوزیشن کنٹرول: کرین کی نقل و حرکت پر نظر رکھتا ہے اور اسے کنٹرول کرتا ہے، جب یہ مطلوبہ اختتامی نقطہ تک پہنچ جاتا ہے تو اسے روکتا ہے۔

سازوسامان کی حفاظت کرتا ہے: تصادم یا غلط ترتیب سے بچ کر مکینیکل اجزاء پر ٹوٹ پھوٹ کو کم کرتا ہے۔

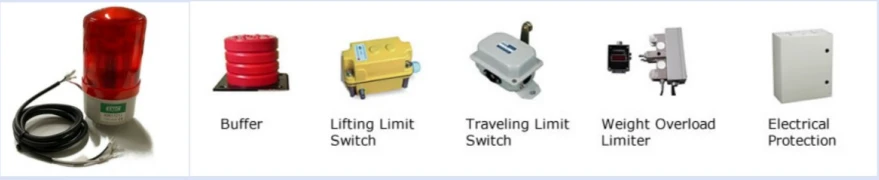

10. حفاظتی آلات

1. اوورلوڈ تحفظ

لوڈ محدود کرنے والے یا اوورلوڈ سینسر: یہ آلات اس بات کا پتہ لگانے کے لیے بنائے گئے ہیں کہ جب لوڈ کرین کی درجہ بندی کی گنجائش سے زیادہ ہو جاتا ہے۔ اگر لوڈ کی حد سے تجاوز کر جاتا ہے، تو سسٹم یا تو آپریٹر کو الرٹ کر دے گا یا خود بخود کرین کو روک دے گا تاکہ مزید آپریشن کو روکا جا سکے، کرین اور بوجھ دونوں کی حفاظت ہو گی۔

2. اونچائی کو محدود کرنے والے آلات

اونچائی کی حد کے سوئچز: یہ آلات کرین کے ہک یا لفٹنگ کے سامان کو محفوظ حدود سے باہر جانے سے روکتے ہیں۔ کم کلیئرنس والے پلوں کے لیے، حد کے سوئچز کو ایڈجسٹ کیا جا سکتا ہے تاکہ چھت یا اوور ہیڈ ڈھانچے سے ٹکراؤ سے بچا جا سکے۔

اونچائی کے سینسر: اعلی درجے کے سینسر کرین ہک کی اونچائی کو حقیقی وقت میں ٹریک کر سکتے ہیں اور ایک اہم حد کے قریب ہونے پر آپریٹر کو الرٹ کر سکتے ہیں۔

3. اینٹی سوے اور اینٹی ٹوئسٹ ڈیوائسز

اینٹی سوئنگ سسٹم: یہ سسٹم بوجھ کی جھولنے والی حرکت کو کنٹرول کرنے میں مدد کرتا ہے، جو خاص طور پر ایسے پاور پلانٹ میں اہم ہو سکتا ہے جہاں بوجھ بہت زیادہ اور غیر مؤثر ہو سکتا ہے۔

اینٹی ٹوئسٹ سسٹم: کم کلیئرنس والے ماحول میں، بوجھ کو بے قابو طریقے سے گھومنے یا گھومنے سے روکنا بہت ضروری ہے، کیونکہ یہ حادثات یا بوجھ اور ارد گرد کے ڈھانچے دونوں کو نقصان پہنچا سکتا ہے۔

4. تصادم کا پتہ لگانا اور روک تھام

قربت کے سینسر یا لیزر اسکینرز: یہ قریبی اشیاء یا ڈھانچے کا پتہ لگاسکتے ہیں، اگر کرین کسی خطرے کے قریب پہنچ رہی ہے تو آپریٹر کو ابتدائی انتباہ فراہم کرتے ہیں جیسے کہ کم کلیئرنس اوور ہیڈ یا دیواریں۔

حفاظتی بمپر یا گارڈز: کرین کے ارد گرد جسمانی رکاوٹیں یا بمپر کام کرنے والے علاقے میں ڈھانچے یا لوگوں کے ساتھ حادثاتی رابطے کو روکنے میں مدد کر سکتے ہیں۔

5. ایمرجنسی اسٹاپ سسٹم

ایمرجنسی اسٹاپ بٹن: یہ کرین اور اس کے کنٹرول پینل کے مختلف مقامات پر آپریٹر کے لیے قابل رسائی ہونے چاہئیں تاکہ ہنگامی صورت حال میں کرین کو فوری طور پر روکا جا سکے۔

دستی ایمرجنسی اسٹاپ: ایک دستی ایمرجنسی اسٹاپ سسٹم آپریٹرز کو بجلی یا کنٹرول کی ناکامی کی صورت میں کرین کو منقطع کرنے کی اجازت دیتا ہے۔

6. اوور ہیڈ کرین وارننگ لائٹس اور الارم

انتباہی لائٹس: کرین پر نظر آنے والی روشنیاں (اکثر سرخ یا چمکتی ہوئی پیلی) کو اس کی نقل و حرکت کا اشارہ دینے کے لیے نصب کیا جا سکتا ہے، جس سے قریبی اہلکاروں کو ممکنہ خطرات سے آگاہ کیا جا سکتا ہے۔

قابل سماعت الارم: یہ اس وقت متحرک ہو سکتے ہیں جب کرین کام کر رہی ہو، خاص طور پر جب کم کلیئرنس والے علاقوں کے ساتھ چل رہی ہو، یا جب یہ کسی خطرناک زون کے قریب پہنچ رہی ہو۔

7. کرین کی پوزیشننگ اور موشن محدود کرنے والے

سفری حد کے سوئچز: یہ کرین کو اس کے مقرر کردہ راستے سے آگے سفر کرنے یا ان علاقوں تک پہنچنے سے روکتے ہیں جہاں کلیئرنس ناکافی ہے۔

بریک سسٹم: اچانک ناکامی یا ایمرجنسی کی صورت میں کرین کو جلدی سے روکنے کے لیے ایک قابل اعتماد بریکنگ سسٹم ضروری ہے۔

8. لوڈ مانیٹرنگ اور ڈیٹیکشن

لوڈ سیلز: یہ سینسر اٹھائے جانے والے بوجھ کے وزن کی نگرانی کرتے ہیں، اوورلوڈ حالات کو روکنے کے لیے ریئل ٹائم ڈیٹا فراہم کرتے ہیں۔

وزن پر مبنی الارم: اگر بوجھ زیادہ سے زیادہ محفوظ وزن سے زیادہ ہو جائے تو آپریٹر کو متنبہ کرنے کے لیے ایک الارم بجتا ہے۔

11. کنٹرول موڈ

1. دستی کنٹرول موڈ

آپریٹر کنٹرول: کرین آپریٹر ایک لاکٹ کنٹرولر، جوائس اسٹک، یا کیبن میں نصب کنٹرول اسٹیشن کا استعمال کرتے ہوئے کرین کی نقل و حرکت کو دستی طور پر کنٹرول کرتا ہے۔

کنٹرول کی خصوصیات:

بنیادی حرکتیں جیسے اٹھانا، نیچے کرنا، افقی سفر، اور گردش۔

کرین کی رفتار، سمت اور پوزیشننگ کو کنٹرول کرنے کے لیے آپریٹر کی مکمل ذمہ داری ہے۔

2. خودکار کنٹرول موڈ

پہلے سے پروگرام شدہ ایکشنز: اس موڈ میں، کرین کو پہلے سے پروگرام کیے گئے معمولات یا اعمال کی پیروی کرنے کے لیے سیٹ کیا جا سکتا ہے، جیسے کہ ایک مقررہ راستے پر بوجھ اٹھانا اور پوزیشن کرنا۔

حفاظتی خصوصیات: خودکار نظام کو رکاوٹوں سے بچنے اور ہموار منتقلی کو یقینی بنانے کے لیے ڈیزائن کیا جا سکتا ہے، خاص طور پر کم کلیئرنس والے ماحول میں جہاں اوور ہیڈ کی جگہ محدود ہو۔

سینسرز اور فیڈ بیک: پاور پلانٹ میں کسی بھی ڈھانچے یا آلات کو ٹکرانے سے بچنے کے لیے کرین کی پوزیشن کو خود بخود ایڈجسٹ کرنے کے لیے قربت کے سینسر، حد کے سوئچز اور انکوڈرز کا استعمال کیا جا سکتا ہے۔

3. نیم خودکار کنٹرول موڈ

آپریٹر کی مدد: آپریٹر کچھ حرکتیں شروع کر سکتا ہے (مثلاً بوجھ اٹھانا) جب کہ نظام دیگر پہلوؤں جیسے رفتار یا پوزیشننگ کو کنٹرول کرنے میں رہنمائی یا مدد فراہم کرتا ہے۔

سیفٹی سسٹم: تصادم کا پتہ لگانے کے نظام اور بوجھ کی نگرانی کو سیمی آٹومیٹک موڈ میں ضم کیا جا سکتا ہے تاکہ حفاظت کو یقینی بنایا جا سکے، خاص طور پر جب تنگ جگہوں پر کام کر رہے ہوں۔

4. قابل پروگرام لاجک کنٹرول (PLC) موڈ

اعلی درجے کا کنٹرول سسٹم: ایک PLC پر مبنی کنٹرول سسٹم کا استعمال مختلف کرین آپریشنز کو سینسر اور حفاظتی آلات کے ساتھ مربوط کرنے کے لیے کیا جا سکتا ہے۔ یہ یقینی بناتا ہے کہ کرین مؤثر طریقے سے کام کرتی ہے، انسانی غلطی کو کم کرتی ہے.

دیگر سسٹمز کے ساتھ انضمام: PLC کو پلانٹ کے وسیع تر آٹومیشن سسٹم سے منسلک کیا جا سکتا ہے، جو لوڈ کی حیثیت، کرین کی پوزیشن، اور دیگر آپریشنل پیرامیٹرز پر ریئل ٹائم ڈیٹا فراہم کرتا ہے۔

لوڈ مانیٹرنگ: PLC اوورلوڈ حالات کو روک سکتا ہے اور اس بات کو یقینی بنا سکتا ہے کہ کرین محفوظ حدود میں چلتی ہے۔

5. ریڈیو ریموٹ کنٹرول

وائرلیس آپریشن: کچھ معاملات میں، خاص طور پر خطرناک یا مشکل سے پہنچنے والے علاقوں میں، کرینیں وائرلیس ریموٹ کنٹرول سے لیس ہوتی ہیں۔ یہ آپریٹر کو کرین کو فاصلے سے کنٹرول کرنے کی اجازت دیتا ہے، ممکنہ خطرات سے براہ راست آپریٹر کی نمائش سے بچ کر لچک فراہم کرتا ہے اور حفاظت میں اضافہ کرتا ہے۔

کم کلیئرنس کے تحفظات: ریڈیو ریموٹ کنٹرول خاص طور پر کم کلیئرنس والے ماحول میں کارآمد ہوتے ہیں، کیونکہ یہ آپریٹرز کو کرین کے اندر ہونے کے بغیر بہتر مرئیت اور کنٹرول فراہم کرتے ہیں۔

6. متغیر فریکوئنسی ڈرائیو (VFD) کنٹرول

درست رفتار کنٹرول: ایک VFD کرین موٹرز کی رفتار کو ایڈجسٹ کرنے کے لئے استعمال کیا جا سکتا ہے، ہموار تیز رفتار اور سستی فراہم کرتا ہے. یہ خاص طور پر کم کلیئرنس کرینوں میں فائدہ مند ہے، جہاں اچانک یا جھٹکے والی حرکت قریبی ڈھانچے سے ٹکرانے کا سبب بن سکتی ہے۔

توانائی کی کارکردگی: VFDs لوڈ کی ضروریات کی بنیاد پر کرین کی موٹروں کی رفتار کو کنٹرول کرکے توانائی کی کھپت کو بھی بہتر بناتے ہیں۔

12. خاکہ



اہم تکنیکی





1. خلائی استعداد

زیادہ سے زیادہ عمودی جگہ: پاور پلانٹس میں جہاں عمارت کے ڈیزائن کی وجہ سے اونچائی کی پابندیاں تشویش کا باعث ہیں، کم کلیئرنس برج کرین مثالی ہے۔ یہ کرین اور چھت کے درمیان درکار کلیئرنس کو کم کرتا ہے، دوسرے آلات کے لیے دستیاب جگہ کو بہتر بناتا ہے۔

2. لاگت کی تاثیر

کم ابتدائی سرمایہ کاری: چونکہ کم کلیئرنس کرینیں عام طور پر چھوٹی ہوتی ہیں اور ان کا ڈیزائن زیادہ کمپیکٹ ہوتا ہے، اس لیے وہ معیاری کرینوں کے مقابلے میں کم مہنگی ہو سکتی ہیں جن کے لیے زیادہ کلیئرنس کی ضرورت ہوتی ہے۔

3. تنگ جگہوں میں لفٹنگ کی صلاحیتوں میں اضافہ

عین مطابق ہینڈلنگ: پاور پلانٹس میں، جہاں آلات اور پرزے اکثر بڑے ہوتے ہیں لیکن درست ہینڈلنگ کی ضرورت ہوتی ہے، کم کلیئرنس کرین محدود ماحول میں بہتر کنٹرول پیش کر سکتی ہے، حفاظت اور کارکردگی کو بہتر بناتی ہے۔

4. بہتر حفاظت

آلات کے ساتھ کم مداخلت: کم کلیئرنس کرین کے ساتھ، دیگر نصب شدہ آلات، جیسے پائپ، نالیوں، یا برقی نظام میں حادثاتی مداخلت کا خطرہ کم ہوتا ہے، جس سے حادثات کے امکانات کم ہوتے ہیں۔

5. دیکھ بھال کی ضروریات کے لیے بہتر موافقت

بار بار ایڈجسٹمنٹ: پاور پلانٹس میں، کرینیں اکثر دیکھ بھال یا اپ گریڈ کے لیے بھاری اجزاء کو منتقل کرنے کے لیے استعمال ہوتی ہیں۔ کم کلیئرنس برج کرینیں ایسی سیٹنگز میں زیادہ موافقت پذیر ہو سکتی ہیں، جو مخصوص جہتوں اور نچلے ہیڈ روم کی ضرورت کے کاموں کے لیے مناسب حل فراہم کرتی ہیں۔

6. لمبی عمر

محدود ماحول میں پائیداری: کم کلیئرنس کرینیں اکثر پائیدار مواد کے ساتھ بنائی جاتی ہیں جو انہیں پاور پلانٹس (گرمی، کمپن، وغیرہ) میں مخصوص سخت، مطالبہ کرنے والے حالات کا مقابلہ کرنے کی اجازت دیتی ہیں، جس کی وجہ سے طویل عمر ہوتی ہے۔





1. سامان کی دیکھ بھال اور مرمت

ٹربائن کی دیکھ بھال: پاور پلانٹس، خاص طور پر تھرمل اور نیوکلیئر، میں بڑے ٹربائن اور جنریٹر ہوتے ہیں جن کی باقاعدہ دیکھ بھال کی ضرورت ہوتی ہے۔ کم کلیئرنس برج کرین کو محدود جگہوں جیسے کہ ٹربائن ہالز کے اندر روٹرز، سٹیٹرز اور دیگر بھاری سامان جیسے اجزاء کو اٹھانے اور پوزیشن میں لانے کے لیے استعمال کیا جا سکتا ہے۔

موٹر کی تبدیلی: ایسے معاملات میں جہاں موٹروں اور پمپوں کو تبدیل کرنے یا مرمت کرنے کی ضرورت ہوتی ہے، کم کلیئرنس کرین تنگ جگہوں پر پینتریبازی کر سکتی ہے، جس سے پلانٹ کے ڈھانچے کے بڑے حصوں کو ختم کرنے کی ضرورت کم ہو جاتی ہے۔

2. بھاری سامان کی تنصیب

پاور پلانٹس کو اکثر بڑے، بھاری اجزاء جیسے بوائلر، ہیٹ ایکسچینجرز، اور ٹرانسفارمرز کو محدود علاقوں میں نصب کرنے کی ضرورت ہوتی ہے۔ کم کلیئرنس برج کرینیں ان کاموں میں ضروری ہوسکتی ہیں، جو کم اونچائی والے ماحول میں ضروری لفٹنگ کی صلاحیت فراہم کرتی ہیں۔

کرین کا ڈیزائن اسے نچلی چھت کی اونچائی والی جگہوں پر کام کرنے کی اجازت دیتا ہے، اس بات کو یقینی بناتا ہے کہ بھاری سامان کو پلانٹ کے ساختی ڈیزائن کو تبدیل کیے بغیر محفوظ طریقے سے پوزیشن میں منتقل کیا جا سکتا ہے۔

3. محدود جگہوں میں میٹریل ہینڈلنگ

کول ہینڈلنگ اور دیگر بلک میٹریلز: پاور پلانٹس، خاص طور پر کوئلے سے چلنے والے پلانٹس، بڑی مقدار میں بلک مواد کو ہینڈل کرتے ہیں۔ کم کلیئرنس برج کرین ان مواد کی نقل و حرکت میں مدد کر سکتی ہے، خاص طور پر ذخیرہ کرنے والے علاقوں یا محدود عمودی جگہ والے علاقوں میں۔

اسپیئر پارٹس اور ٹولز: کم کلیئرنس کرینیں اسپیئر پارٹس، ٹولز، یا دیگر چھوٹی لیکن بھاری اشیاء کو دیکھ بھال والے علاقوں میں جہاں جگہ تنگ ہوتی ہے اٹھانے اور پوزیشن میں لانے میں مدد کر سکتی ہے۔

4. ساز و سامان اور ٹولز کی اوور ہیڈ ٹرانسپورٹ

پاور پلانٹس میں، خاص طور پر کنٹرول رومز، جنریٹر ہالز، یا بوائلر اور ٹربائن ہالز کے اندر، مختلف جگہوں پر ٹولز، مواد اور پرزوں کو منتقل کرنے کے لیے اوور ہیڈ کرینیں ضروری ہیں۔ کم کلیئرنس کرین اس بات کو یقینی بناتی ہے کہ محدود ہیڈ روم والے علاقوں میں بھی آپریٹرز سامان کو محفوظ طریقے سے منتقل کر سکتے ہیں۔

5. حفاظتی تحفظات

کم کلیئرنس کرینیں حفاظت کو ذہن میں رکھتے ہوئے ڈیزائن کی گئی ہیں، خاص طور پر محدود جگہوں پر جہاں محدود مرئیت ہو سکتی ہے۔ بھاری بوجھ کی محفوظ نقل و حرکت کو یقینی بنانے کے لیے ان میں عام طور پر حفاظتی خصوصیات جیسے لوڈ محدود کرنے والے، خودکار بریک، اور اینٹی سوئے ٹیکنالوجی شامل ہیں۔

آپریٹرز کو محدود جگہوں پر کام کرنے کی تربیت دی جاتی ہے، اس بات کو یقینی بناتے ہوئے کہ کرین کم کلیئرنس والے علاقوں میں آسانی سے چلتی ہے۔

6. خلائی اصلاح

آلات کی زیادہ کثافت اور خصوصی سہولیات کی ضرورت کی وجہ سے پاور پلانٹس کو اکثر جگہ کی رکاوٹوں کا سامنا کرنا پڑتا ہے۔ کم کلیئرنس برج کرین ان حالات کے لیے مثالی ہے کیونکہ یہ عمودی جگہ کو مؤثر طریقے سے استعمال کر سکتی ہے، اس طرح پلانٹ کی مجموعی جگہ کی اصلاح اور پیداواری صلاحیت کو بہتر بنایا جا سکتا ہے۔

7. حسب ضرورت اور موافقت

کم کلیئرنس پل کرینیں اکثر پاور پلانٹ کی مخصوص ضروریات کے لیے اپنی مرضی کے مطابق بنائی جاتی ہیں۔ مثال کے طور پر، وہ مختلف لفٹنگ اٹیچمنٹ سے لیس ہو سکتے ہیں یا مخصوص بوجھ (جیسے بڑے، حساس برقی آلات) کو سنبھالنے کے لیے ڈیزائن کیے جا سکتے ہیں جو عام طور پر پاور پلانٹس میں پائے جاتے ہیں۔





1. ڈیزائن اور انجینئرنگ

مخصوص ضروریات کا تعین کرنے کے لیے کلائنٹ (پاور پلانٹ) کے ساتھ کام کریں، بشمول اٹھانے کی صلاحیت، اسپین، آپریٹنگ ماحول، اور کسی بھی جگہ کی رکاوٹ۔ تفصیلی CAD ڈرائنگ، ساختی تجزیہ اور محدود عنصر ماڈلنگ بنائیں۔ ڈیزائن میں شامل ہونا چاہئے: محدود اونچائیوں کو ایڈجسٹ کرنے کے لئے کم کلیئرنس کی خصوصیات۔ اگر بوائلر یا ٹربائن کے قریب کام کر رہے ہوں تو اعلی درجہ حرارت کی مزاحمت۔

2. مٹیریل سورسنگ

ضروری طاقت اور استحکام کے ساتھ مواد خریدیں، جیسے کرین گرڈرز کے لیے اعلیٰ درجے کا اسٹیل اور لہرانے کے طریقہ کار کے لیے لباس مزاحم اجزاء۔ اعلی درجے کی موٹرز، متغیر فریکوئنسی ڈرائیوز (VFDs) اور کنٹرول سسٹم کو سورس کرنا جو پاور پلانٹ کے حالات میں موثر طریقے سے کام کرنے کے لیے ڈیزائن کیا گیا ہے۔ حفاظتی نظام حاصل کریں جن میں اوورلوڈ پروٹیکٹرز، حد کے سوئچز اور ایمرجنسی اسٹاپ میکانزم شامل ہیں۔

3. مینوفیکچرنگ

درستگی کو یقینی بنانے کے لیے کرین پل گرڈرز CNC مشینوں کا استعمال کرتے ہوئے تیار کیے جاتے ہیں۔ اجزاء کو صنعتی معیارات (مثلاً AWS، ISO 3834) کے مطابق ویلڈنگ اور اسمبل کیا جاتا ہے۔ ٹرالیاں، لہرانے کے طریقہ کار اور اینڈ کیریجز کو جمع کریں۔ کم کلیئرنس ڈیزائنوں کی تنصیب جیسے آپٹمائزڈ وہیل بیس اور کمپیکٹ لفٹنگ میکانزم۔ کنٹرول پینلز، وائرنگ اور حفاظتی آلات کی تنصیب۔ آٹومیشن کی خصوصیات جیسے ریموٹ کنٹرولز اور پروگرام ایبل لاجک کنٹرولرز (PLCs) شامل ہیں۔

4. سطح ختم

زنگ لگنے سے بچنے کے لیے پرائمر اور پینٹ لگائیں، خاص طور پر باہر یا مرطوب پاور پلانٹ کے ماحول میں۔ اعلی درجہ حرارت والے علاقوں میں کام کرنے پر خصوصی کوٹنگز کا استعمال کریں۔

5. کوالٹی کنٹرول

درار یا نقائص کے لیے ویلڈز اور ساختی اجزاء کی جانچ کرتا ہے۔ یہ یقینی بنانے کے لیے متحرک اور جامد لوڈ ٹیسٹ کرتا ہے کہ کرین اپنی درجہ بندی کی صلاحیت کو محفوظ طریقے سے سنبھال سکتی ہے۔ موٹر کی کارکردگی، کنٹرول سسٹم اور حفاظتی ڈیوائس کی فعالیت کی تصدیق کریں۔

6. اسمبلی اور پری ڈیلیوری معائنہ

تمام اجزاء کی سیدھ اور مطابقت کی تصدیق کے لیے فیکٹری میں کرین کو مکمل طور پر جمع کریں۔ کسٹمر کو تصریحات کی تعمیل کی توثیق کرنے کے لیے فیکٹری ایکسیپٹنس ٹیسٹ (FAT) کرنے کے لیے مدعو کیا جاتا ہے۔

7. ڈلیوری اور انسٹالیشن

کرین کو نقل و حمل کے قابل حصوں میں جدا کریں۔ پاور پلانٹ کی جگہ پر کرین کو دوبارہ جوڑنا اور انسٹال کرنا۔ ٹریک بیم کے ساتھ کرین کی سیدھ اور لہرانے کے طریقہ کار کی انشانکن کو یقینی بنائیں۔

ورکشاپ کا نظارہ:

کمپنی نے ایک ذہین سازوسامان مینجمنٹ پلیٹ فارم نصب کیا ہے، اور ہینڈلنگ اور ویلڈنگ کے روبوٹ کے 310 سیٹ (سیٹ) نصب کیے ہیں۔ پلان کی تکمیل کے بعد، 500 سے زیادہ سیٹ (سیٹ) ہوں گے، اور آلات نیٹ ورکنگ کی شرح 95% تک پہنچ جائے گی۔ 32 ویلڈنگ لائنوں کو استعمال میں لایا گیا ہے، 50 کو نصب کرنے کا منصوبہ ہے، اور پوری پروڈکٹ لائن کی آٹومیشن کی شرح 85% تک پہنچ گئی ہے۔
