کنڈلی کے لیے پل کرین



کوائل ہینڈلنگ کے لیے برج کرین ایک جدید مواد سے نمٹنے کا نظام ہے جو مختلف صنعتی ماحول، جیسے اسٹیل ملز، ایلومینیم فیبریکیشن پلانٹس اور گوداموں میں کوائل کی محفوظ، موثر اور درست نقل و حمل کے لیے ڈیزائن کیا گیا ہے۔ کرین سسٹم جدید انجینئرنگ ڈیزائن کو ناہموار تعمیر کے ساتھ جوڑتا ہے تاکہ آپریٹنگ ماحول کا مطالبہ کرنے میں وشوسنییتا اور پیداواریت کو یقینی بنایا جاسکے۔

کنڈلی ہینڈلنگ کے لیے پل کرین میں حسب ضرورت لفٹنگ کی گنجائش ہے۔ یہ آپریشنل ضروریات پر منحصر ہے، چند ٹن سے لے کر 100 ٹن سے زیادہ تک مختلف قسم کے کوائل وزن کو سنبھالنے کے لیے ڈیزائن کیا گیا ہے۔ اس میں ایک سرشار کوائل گریپر ہے۔

یہ کنڈلی کی محفوظ اور نقصان سے پاک ہینڈلنگ کو یقینی بنانے کے لیے سی-ہکس، میگنےٹ یا ویکیوم لفٹرز جیسے سرشار لفٹنگ میکانزم سے بھی لیس ہے۔

کنڈلی ہینڈلنگ کے لئے پل کرین میں ایک اعلی صحت سے متعلق کنٹرول سسٹم ہے۔ یہ ہموار اور درست حرکت حاصل کرنے کے لیے جدید فریکوئنسی کنورژن ٹیکنالوجی اور اینٹی سوئ میکانزم کا استعمال کرتا ہے۔ یہ سخت کام کرنے والے ماحول کو برداشت کرنے اور طویل سروس کی زندگی کو یقینی بنانے کے لیے اعلی طاقت والے اسٹیل اور سنکنرن مزاحم اجزاء کے ساتھ تیار کیا گیا ہے۔

بنیادی اجزاء: موٹر

نکالنے کا مقام: ہینان، چین

وارنٹی: 2 سال

وزن (KG): 3000 کلوگرام

ویڈیو آؤٹ گوئنگ انسپیکشن: فراہم کی گئی۔

مشینری ٹیسٹ کی رپورٹ: فراہم کی گئی۔

درخواست: ورکشاپ

لفٹنگ میکانزم: الیکٹرک لہرانا

کرین کی خصوصیت: آسان آپریٹڈ گرڈر برج کرین

کنٹرول کا طریقہ: وائرلیس ریموٹ کنٹرول

طاقت کا منبع: صارفین کا مقامی پاور سسٹم

رنگ: اپنی مرضی کے مطابق رنگ قابل قبول

لفٹنگ کی رفتار: سایڈست رفتار



1. مین بیم

کنڈلی ہینڈلنگ کے لیے استعمال ہونے والی برج کرین کا مرکزی گرڈر ایک اہم جزو ہے، اور اس کا ڈیزائن اور وضاحتیں اس مواد کی مخصوص ضروریات کے مطابق بنائی گئی ہیں جو سنبھالے جا رہے ہیں۔

عام طور پر، مین گرڈر ایک باکس گرڈر یا I-beam ڈھانچہ ہوتا ہے تاکہ مناسب طاقت اور سختی کو یقینی بنایا جا سکے۔ کوائل لفٹنگ کے لیے، گرڈر میں لفٹنگ کے خصوصی لوازمات جیسے C-ہکس، میگنےٹ، یا کلیمپ شامل ہو سکتے ہیں تاکہ کوائل کو محفوظ طریقے سے بند کیا جا سکے۔

پائیدار اور بوجھ برداشت کرنے کی صلاحیت کو بہتر بنانے کے لیے مین گرڈر کے لیے اعلیٰ معیار کا اسٹیل (جیسے Q235 یا Q345) استعمال کیا جاتا ہے۔

سروس کی زندگی کو بڑھانے کے لیے سطح کے مناسب علاج (جیسے اینٹی کورروشن کوٹنگز) کا اطلاق کیا جا سکتا ہے۔

مین گرڈر کی صلاحیت کوائل کے وزن کو سنبھالنے کے لیے ڈیزائن کیا گیا ہے، جو چند ٹن سے لے کر سینکڑوں ٹن تک ہے۔ ڈیزائن میں متحرک بوجھ اور حفاظتی عوامل جیسے عوامل پر غور کیا جاتا ہے۔

مین گرڈر کا دورانیہ کرین کے استعمال اور ورکشاپ یا ہینڈلنگ ایریا کی چوڑائی پر منحصر ہے۔ ہموار افقی اور عمودی حرکت کو یقینی بنانے کے لیے بیم کو لہرانے اور گھرنی کے نظام کے ساتھ مربوط کیا گیا ہے۔

لفٹنگ سسٹم

کوائل کو سنبھالنے کے لیے استعمال ہونے والی اوور ہیڈ کرین کے لفٹنگ سسٹم میں عام طور پر کئی اہم اجزاء اور خصوصیات شامل ہوتی ہیں تاکہ بھاری اور نازک بوجھ جیسے اسٹیل یا ایلومینیم کوائل کو محفوظ، موثر اور درست طریقے سے اٹھانا یقینی بنایا جا سکے۔

موٹر: لفٹنگ کی رفتار کو ایڈجسٹ کرنے کے لیے متغیر رفتار کنٹرول کے ساتھ ایک طاقتور موٹر۔

تار کی رسی یا زنجیر: بوجھ اٹھانے کے لیے ایک اعلیٰ طاقت والی اسٹیل کی تار کی رسی یا زنجیر استعمال کی جاتی ہے۔ کنڈلیوں کے لیے، زیادہ بوجھ کی گنجائش اور ہموار آپریشن کی وجہ سے تار کی رسی کو ترجیح دی جاتی ہے۔

ڈرم: کنڈلی کو اٹھانے یا نیچے کرنے کے لیے تار کی رسی کو نالی والے ڈرم کے گرد لپیٹا جاتا ہے۔

بریکنگ سسٹم: ایک فیل سیف بریک اس بات کو یقینی بناتی ہے کہ آپریشن کے دوران بوجھ محفوظ رہے۔

C-Hook: C-ہک کنڈلی کے اندرونی قطر (ID) کو پکڑتا ہے۔

برقی مقناطیسی لفٹرز: دھاتی کنڈلی اٹھانے کے لیے موزوں، یہ آلات بوجھ کو پکڑنے کے لیے مقناطیسی میدان کا استعمال کرتے ہیں۔

ویکیوم لفٹرز: غیر دھاتی یا لیپت کنڈلی کے لیے، ایک سکشن کپ استعمال کیا جاتا ہے۔

کلیمپ: سایڈست مکینیکل کلیمپ بیرونی قطر (OD) یا کنڈلی کے اطراف کو پکڑ سکتے ہیں۔





3.ختمگاڑی

کنڈلی کو ہینڈل کرنے کے لیے استعمال ہونے والی برج کرین کا آخری فریم پورے نظام میں اہم کردار ادا کرتا ہے۔ یہ پل گرڈرز کو سپورٹ کرتا ہے اور کرین کی پٹریوں کے ساتھ ہموار اور قابل اعتماد نقل و حرکت کی اجازت دیتا ہے۔

کوائل کرین کا آخری فریم اسٹیل یا دھاتی کنڈلی کے بھاری بوجھ کو سنبھالنے کے لیے ڈیزائن کیا گیا ہے، جس سے پائیداری اور زیادہ بوجھ کی گنجائش کو یقینی بنایا جاتا ہے۔ مناسب سیدھ اس بات کو یقینی بناتی ہے کہ کرین کے ڈھانچے پر دباؤ ڈالے یا بوجھ کے استحکام پر سمجھوتہ کیے بغیر کرین پٹریوں کے پار آسانی سے حرکت کرتی ہے۔









4. کرین ٹریول میکانزم

1) کام کرنے کا اصول

سفر کا طریقہ کار بجلی سے چلتا ہے، کنڈکٹو بارز، فیسٹن کیبلز یا کیبل ڈرم کے ذریعے فراہم کیا جاتا ہے۔ عام طور پر، دوہری موٹریں کرین کے دونوں اطراف کی مطابقت پذیر اور متوازن حرکت کے لیے استعمال ہوتی ہیں۔ موٹر کی گردش گیئر باکس اور کپلنگز کے ذریعے پہیوں میں منتقل ہوتی ہے۔ گیئر باکس موٹر کی رفتار کو کم کرتا ہے جبکہ بھاری بھرکم آپریشن کے لیے ٹارک کو بڑھاتا ہے۔ آخری فریموں پر نصب ڈرائیو پہیے ٹریک بیم کے ساتھ کرین کو آگے بڑھاتے ہیں۔ آئیڈلر پہیے استحکام اور مدد فراہم کرتے ہیں۔ سمت اور رفتار کو آپریٹر کنٹرول پینل کے ذریعے کنٹرول کرتا ہے۔ متغیر فریکوئنسی ڈرائیوز (VFDs) اکثر رفتار کو آسانی سے ایڈجسٹ کرنے کے لیے استعمال کی جاتی ہیں، جس سے کنڈلیوں کی درست پوزیشننگ کی اجازت دی جاتی ہے۔ موٹر یا گیئر باکس میں مربوط بریکوں کو ضرورت کے مطابق کرین کو سست کرنے اور روکنے کے لیے استعمال کیا جاتا ہے۔

2) کرین آپریٹنگ میکانزم کے افعال

پل کے ساتھ کرین کی نقل و حرکت: کرین ٹریول میکانزم پل کی کرین کو پل کی لمبائی کے ساتھ افقی طور پر منتقل کرنے کی اجازت دیتا ہے۔ یہ عام طور پر پہیوں یا پٹریوں کے ایک سیٹ پر مشتمل ہوتا ہے جو پل کے شہتیر کے کنارے نصب ہوتے ہیں۔ یہ حرکت کرین کو کام کے مختلف علاقوں، جیسے کوائل اسٹوریج ایریاز یا ورک سٹیشنز میں پوزیشن دینے کے لیے ضروری ہے۔

درست طریقے سے ہینڈلنگ: کنڈلی، خاص طور پر سٹیل کنڈلی، بھاری ہیں اور احتیاط سے سنبھالنے کی ضرورت ہے. کرین ٹریول میکانزم کرین کو درست طریقے سے پوزیشن میں رکھنے کی اجازت دیتا ہے، اس بات کو یقینی بناتا ہے کہ کنڈلیوں کو اٹھایا جا سکتا ہے، منتقل کیا جا سکتا ہے اور اعلی درستگی کے ساتھ رکھا جا سکتا ہے، نقصان کے خطرے کو کم کرتا ہے۔

اٹھانا اور نیچے کرنا: کرین ٹریول میکانزم، لہرانے کے ساتھ مل کر، کنڈلی کو اٹھانے اور نیچے کرنے کا ذمہ دار ہے۔ بوجھ کو مناسب اونچائی تک بڑھایا جا سکتا ہے اور پل کے ساتھ ساتھ مطلوبہ جگہ پر منتقل کیا جا سکتا ہے۔

بوجھ کا استحکام: ٹریول میکانزم بوجھ اٹھاتے وقت کرین کے استحکام کو برقرار رکھنے میں مدد کرتا ہے، کنڈلی کی افقی حرکت کے دوران ہونے والے جھول یا جھول کو روکتا ہے۔

موثر نقل و حمل: کرین کو پورے پل کے ساتھ سفر کرنے کے قابل بنا کر، کرین کی ایک بڑے کام کرنے والے علاقے کو ڈھکنے کی صلاحیت کو زیادہ سے زیادہ کیا جا سکتا ہے، جس سے کنڈلیوں کو اسٹوریج سے پروسیسنگ یا لوڈنگ کے علاقوں تک مؤثر طریقے سے منتقل کیا جا سکتا ہے۔

سیفٹی: ٹریول میکانزم اس بات کو یقینی بناتا ہے کہ کرین اپنے راستے پر آسانی سے چل سکتی ہے، حادثات کے امکان کو کم کرتی ہے، خاص طور پر جب بڑے اور بھاری کنڈلیوں کو حرکت دیتے ہیں، جو گرنے یا غلط طریقے سے چلنے کی صورت میں خطرناک ہو سکتے ہیں۔

5. ٹرالی ٹریول میکانزم

1) کام کرنے کا اصول

برج کرین ٹرالی کے ٹریول میکانزم کے آپریشن میں ایک الیکٹرک ڈرائیو سسٹم شامل ہوتا ہے جو ٹرالی کو پل کی پٹریوں کے ساتھ منتقل کرتا ہے۔ آپریٹر احتیاط سے کوائل کے بوجھ کو افقی اور عمودی طور پر منتقل کرنے کے لیے ریموٹ کنٹرول یا کنٹرول پینل کا استعمال کرتے ہوئے اسے کنٹرول کرتا ہے، موثر اور محفوظ ہینڈلنگ کو یقینی بناتا ہے۔ نظام کو حادثات سے بچنے اور کرین کے اجزاء کی حفاظت کے لیے درست نقل و حرکت اور حفاظتی افعال فراہم کرنے کے لیے ڈیزائن کیا گیا ہے۔

2) ٹرالی آپریٹنگ میکانزم کا فنکشن

افقی حرکت: ٹرالی ٹریول میکانزم کا بنیادی کام پل کرین کے دورانیے میں افقی حرکت فراہم کرنا ہے۔ یہ کرین کو ایک بوجھ منتقل کرنے کے قابل بناتا ہے، اس صورت میں ایک کنڈلی، پل کی لمبائی کے ساتھ ایک طرف سے دوسری طرف۔

لوڈ پوزیشننگ: ٹرالی بوجھ کو درست طریقے سے پوزیشن میں رکھنے کے قابل ہے۔ کنڈلیوں کو سنبھالنے کے ساتھ، جو اکثر بھاری اور نازک ہوتے ہیں، یہ درستگی نقصان سے بچنے اور اٹھانے اور نقل و حمل کے دوران حفاظت کو یقینی بنانے کے لیے اہم ہے۔

برج اور ہوسٹ کے ساتھ ہم آہنگی: ٹرالی ایک بڑے کرین سسٹم کا حصہ ہے جس میں ایک پل (جو پٹریوں کے ساتھ چلتا ہے) اور ایک لہرا (جو عمودی حرکت کرتا ہے) پر مشتمل ہوتا ہے۔ ٹرالی کی حرکت کنڈلی کو ایک پوائنٹ سے دوسرے مقام پر منتقل کرنے کے لیے لہرانے والے کے ساتھ ہم آہنگی میں کام کرتی ہے، اسے مطلوبہ لوڈنگ یا ان لوڈنگ ایریا کے ساتھ سیدھ میں لاتی ہے۔

حفاظتی خصوصیات: ٹرالی میکانزم میں عام طور پر حفاظتی نظام ہوتے ہیں جیسے کہ حد کے سوئچز، اوورلوڈ پروٹیکشن، اور اینٹی وے کنٹرول تاکہ ہموار آپریشن کو یقینی بنایا جا سکے اور حادثات سے بچا جا سکے، خاص طور پر جب بڑے، بھاری کنڈلیوں کو ہینڈل کر رہے ہوں۔

موثر کوائل ہینڈلنگ: کنڈلی کو اکثر صنعتوں میں سنبھالا جاتا ہے جیسے اسٹیل مینوفیکچرنگ یا دھاتی پروسیسنگ جس میں درستگی اور رفتار کی ضرورت ہوتی ہے۔ ٹرالی ٹریول میکانزم کرین کو اس قابل بناتا ہے کہ کنڈلی کو تیزی سے اسٹوریج، پروسیسنگ یا شپنگ کے مقامات پر لے جا سکے۔

سایڈست رفتار اور کنٹرول: ٹرالی مختلف وزن اور سائز کے کنڈلیوں کو سنبھالنے کے لیے مختلف رفتار سے چل سکتی ہے۔ کچھ جدید نظاموں میں ہموار سرعت اور کمی کے لیے متغیر فریکوئنسی ڈرائیوز بھی ہوتی ہیں، جو کہ کوائل جیسے حساس یا بھاری بوجھ کو سنبھالنے کے لیے اہم ہیں۔

6. کرین وہیل

فنکشن

کرین وہیل ٹریول میکانزم کا حصہ ہے جو اوور ہیڈ کرین کو افقی محور کے ساتھ حرکت کرنے کے قابل بناتا ہے۔

یہ بھاری بوجھ برداشت کرنے کے لیے ڈیزائن کیا گیا ہے اور کرین کو کنڈلی کو محفوظ اور موثر طریقے سے منتقل کرنے کے قابل بناتا ہے۔

بوجھ کی عدم استحکام سے بچنے کے لیے اسے درست حرکت کو یقینی بنانا چاہیے، خاص طور پر جب بھاری یا نازک کنڈلیوں کو سنبھالنا۔

ڈیزائن کی خصوصیات

مواد: لباس، اخترتی اور زیادہ دباؤ کے خلاف مزاحمت کرنے کے لیے اعلی طاقت والے مواد جیسے جعلی یا کاسٹ اسٹیل سے بنا ہے۔ استعمال شدہ مواد میں 42CrMo4 یا بہترین بوجھ برداشت کرنے کی صلاحیت کے لیے مساوی درجات شامل ہیں۔

وہیل کی شکل: پہیوں کو عام طور پر پٹڑی پر مناسب سیدھ کو برقرار رکھنے اور پٹڑی سے اترنے سے روکنے کے لیے فلانگ کیا جاتا ہے۔ پہننے کو کم سے کم کرنے اور سروس کی زندگی کو بڑھانے کے لیے چلنا سخت کیا جا سکتا ہے۔

کرین پہیوں کی اقسام

سنگل فلینج: سیدھ کو یقینی بناتا ہے اور پٹڑی سے اترنے سے روکتا ہے۔

ڈبل فلینج: اضافی حفاظت فراہم کرتا ہے، خاص طور پر بڑی صلاحیت والی کرینوں کے لیے۔

فلیٹ ٹریڈ: ٹریک اور ریل کی سیدھ کے لیے ایک مخصوص ڈیزائن۔

7. کرین ہک

اوور ہیڈ کرین کا کرین ہک ایک خصوصی کوائل لفٹنگ ڈیوائس ہے جو صنعتی ماحول میں بھاری دھاتی کنڈلیوں یا کنڈلیوں، جیسے اسٹیل یا ایلومینیم کوائل کو سنبھالنے کے لیے استعمال ہوتا ہے۔

ہک ڈیزائن: سی کے سائز کے ہکس عام طور پر کنڈلی کو سنبھالنے کے لیے استعمال کیے جاتے ہیں کیونکہ یہ مضبوطی اور پائیداری کے لیے اعلیٰ درجے کے کھوٹ والے اسٹیل سے بنی کوائل کے مرکز (آنکھ) سے گزرتی ہے۔

صلاحیت: لوڈ کی صلاحیتیں عام طور پر چند ٹن سے لے کر سینکڑوں ٹن تک اپنی مرضی کے مطابق بنائی جاتی ہیں۔

گردش کا طریقہ کار (اختیاری): کچھ ہکس 360 ڈگری گردش کے طریقہ کار سے لیس ہوتے ہیں تاکہ درست جگہ کا تعین کرنے کے لیے بوجھ کے ساتھ ہم آہنگ ہو سکیں۔

موصلیت کی کوٹنگ: کنڈلی کی سطح کو پہنچنے والے نقصان کو روکنے کے لیے حفاظتی کوٹنگ لگائی جا سکتی ہے۔

حفاظتی خصوصیات: لیچ میکانزم حادثاتی طور پر انہوکنگ کو روکتا ہے۔ حفاظت کے لیے اوورلوڈ اشارے۔

کاؤنٹر ویٹ: غیر متناسب یا مختلف وزنی کنڈلی اٹھاتے وقت توازن برقرار رکھتا ہے۔

موٹر

اوور ہیڈ کرینوں کو ہینڈلنگ کنڈلیوں میں استعمال ہونے والی موٹروں کو اکثر ایپلی کیشن، بوجھ کی گنجائش اور آپریٹنگ ماحول کے لحاظ سے مخصوص ضروریات کو پورا کرنے کی ضرورت ہوتی ہے۔

موٹر کی اقسام

AC موٹرز: ان کی پائیداری اور کارکردگی کی وجہ سے عام طور پر اوور ہیڈ کرینوں میں استعمال ہوتے ہیں۔ عام طور پر، گلہری کیج انڈکشن موٹرز کو ترجیح دی جاتی ہے۔

DC موٹرز: ایسی ایپلی کیشنز میں استعمال کیا جاتا ہے جن کے لیے درست رفتار کنٹرول کی ضرورت ہوتی ہے، لیکن AC موٹر ڈرائیوز میں ترقی کی وجہ سے اب کم عام ہے۔

سرو موٹرز: اعلی صحت سے متعلق کنٹرول کے لیے استعمال کیا جاتا ہے، جو اکثر جدید آٹومیشن کے ساتھ جدید کرینوں میں استعمال ہوتا ہے۔

موٹر کو اوور ہیڈ کرین کی اٹھانے کی صلاحیت سے مماثل ہونا چاہیے۔ کوائل ہینڈلنگ کے لیے جس میں فولاد کی بھاری کنڈلی شامل ہو سکتی ہے، بڑی صلاحیت والی موٹر (مثلاً، 10-50+ ٹن) کی ضرورت ہو سکتی ہے۔

موٹر کو ہیوی ڈیوٹی آپریشن کے لیے ڈیزائن کیا جانا چاہیے اور اسے عام طور پر FEM/ISO ڈیوٹی کلاس کے طور پر درجہ بندی کیا جاتا ہے، جیسے M5، M6، یا اس سے زیادہ، بار بار شروع ہونے/اسٹاپ اور زیادہ استعمال کے لیے۔

متغیر فریکوئنسی ڈرائیوز (VFDs) اکثر موٹروں کے ساتھ استعمال ہوتی ہیں تاکہ ہموار سرعت، سست رفتاری اور رفتار کو کنٹرول کیا جا سکے۔ یہ نقصان کو روکنے کے لیے کنڈلی کے محفوظ ہینڈلنگ کے لیے ضروری ہے۔

آواز اور روشنی کے الارم کا نظام اور حد سوئچ

1) آواز اور روشنی کے الارم کا نظام

اوور ہیڈ کرینز کو ہینڈل کرنے والی کوائلز کے لیے آواز اور ہلکے الارم کے نظام حفاظت کو یقینی بنانے اور آپریٹر یا قریبی اہلکاروں کو آپریٹنگ حالات یا خطرات سے آگاہ کرنے کے لیے بنائے گئے ہیں۔ یہ الارم بھاری مشینری کے ماحول میں اہم ہوتے ہیں، خاص طور پر جب بھاری یا ممکنہ طور پر خطرناک مواد جیسے کنڈلی کو سنبھالتے ہیں۔

قابل سماعت الارم: عام طور پر ایک سائرن یا بزر جو آپریٹر اور قریبی اہلکاروں کو مختلف حالات سے آگاہ کرنے کے لیے ایک تیز آواز خارج کرتا ہے۔ عجلت پر منحصر ہے، اس کی پچ یا دورانیہ مختلف ہو سکتا ہے (مثال کے طور پر، ہنگامی صورت حال کے لیے مسلسل آواز یا انتباہ کے لیے مختصر آوازوں کا ایک سلسلہ)۔

روشنی کا الارم (بیکن): ایک چمکتی ہوئی روشنی (عام طور پر ایک گھومنے والا بیکن یا LED) جو کرین کی موجودہ حالت کو بصری طور پر ظاہر کرتی ہے۔ عام طور پر، مختلف الارم کی نشاندہی کرنے کے لیے مختلف ہلکے رنگ استعمال کیے جاتے ہیں:

ریڈ لائٹ: شدید انتباہ یا ہنگامی صورتحال (مثلاً کرین کی خرابی، اوور لوڈ کی صورتحال)۔

پیلی/امبر لائٹ: وارننگ الارم (مثال کے طور پر، کرین اپنی بوجھ کی حد کے قریب ہے اور اسے دیکھ بھال کی ضرورت ہے)۔

سبز روشنی: اشارہ کرتا ہے کہ سب کچھ نارمل ہے۔

نیلی روشنی: بعض اوقات یہ اشارہ کرنے کے لیے استعمال کیا جاتا ہے کہ کرین استعمال میں ہے، عام طور پر قریبی کارکنوں کے لیے حفاظتی اقدام کے طور پر۔

2) حد سوئچ

کنڈلی کو ہینڈل کرنے کے لیے استعمال ہونے والی اوور ہیڈ کرینوں پر محدود سوئچ کرین کے محفوظ اور موثر آپریشن کو یقینی بنانے کے لیے ایک اہم جز ہیں۔ یہ سوئچز کرین کے لہرانے، ٹرالی، یا پل کی نقل و حرکت کو محدود کرنے کے لیے ڈیزائن کیے گئے ہیں، جو محفوظ آپریٹنگ حدود سے زیادہ سفر کو روکتے ہیں۔ وہ اکثر ایسی ایپلی کیشنز میں استعمال ہوتے ہیں جہاں درست پوزیشننگ اہم ہوتی ہے، جیسے کنڈلی کو سنبھالنا جو بھاری اور حساس ہو سکتے ہیں۔

حد سوئچ کی اقسام:

مکینیکل لمیٹ سوئچز: یہ سوئچز کرین کے حرکت پذیر حصوں کے ساتھ جسمانی رابطے کا استعمال کرتے ہوئے چالو ہوتے ہیں۔ انہیں کرین کے ڈھانچے پر نصب کیا جا سکتا ہے اور پتہ لگایا جا سکتا ہے کہ کب لہرانے یا ٹرالی کسی مخصوص پوزیشن پر پہنچ جاتی ہے۔

الیکٹرانک لِمٹ سوئچز: یہ سوئچز بغیر کسی جسمانی رابطے کے کام کرتے ہیں۔ وہ کرین کے حرکت پذیر حصوں کی پوزیشن کا پتہ لگانے کے لیے سینسر، جیسے قربت کے سینسر پر انحصار کرتے ہیں۔ وہ زیادہ پائیدار ہوتے ہیں اور مکینیکل سوئچ کے مقابلے میں کم دیکھ بھال کی ضرورت ہوتی ہے۔

روٹری لمیٹ سوئچز: یہ اکثر کرینوں پر عین گردش کنٹرول کے لیے استعمال ہوتے ہیں۔ وہ کرین یا لہرانے کی گردش کی نگرانی کرتے ہیں اور ایک مقررہ حد تک پہنچنے پر گردش کو روکتے ہیں۔

کھینچنے والی رسی کی حد کے سوئچز: ان حالات میں استعمال کیا جاتا ہے جہاں کرین زیادہ فاصلے تک جاتی ہے۔ جب کرین سفر کی حد تک پہنچ جاتی ہے تو رسی کھینچنے پر سوئچ چالو ہوتا ہے۔

10. حفاظتی آلات

کوائل ہینڈلنگ کے لیے استعمال ہونے والی اوور ہیڈ کرینیں، خاص طور پر اسٹیل ملز یا گوداموں جیسی صنعتوں میں، کارکنوں، سامان اور بوجھ کی حفاظت کے لیے مختلف قسم کے حفاظتی آلات سے لیس ہونی چاہیے۔

اوورلوڈ تحفظ: کرین کو اس کی درجہ بندی کی گنجائش سے زیادہ بوجھ اٹھانے سے روکتا ہے۔

تصادم مخالف آلہ: اس بات کو یقینی بناتا ہے کہ کرین دوسرے سامان، ڈھانچے یا آپریشن میں دیگر کرینوں سے نہیں ٹکراتی ہے۔

ایمرجنسی اسٹاپ (ای اسٹاپ): آپریٹر کو ہنگامی حالت میں فوری طور پر کرین کو روکنے کی اجازت دیتا ہے۔

لہرانے کی حد سوئچ: اوپر اور نیچے کی سمتوں میں ہک کی ضرورت سے زیادہ حرکت کو روکتا ہے۔

اینٹی وے کنٹرول: آپریشن کے دوران حفاظت کو بہتر بنانے کے لیے بوجھ کو کم کرتا ہے، خاص طور پر جب بھاری کنڈلیوں کو حرکت دیتے ہیں۔

زیادہ گرمی سے تحفظ: کرین موٹر یا لہرانے کے طریقہ کار کو زیادہ گرم ہونے سے روکتا ہے۔

لوڈ پوزیشننگ سسٹم: کنڈلی کی درست پوزیشننگ کو یقینی بناتا ہے، کنڈلی کو گرنے یا نقصان پہنچانے کے خطرے کو کم کرتا ہے۔

انتباہی اشارے: آپریٹر اور قریبی اہلکاروں کو کرین کی نقل و حرکت، ممکنہ خطرات یا سامان کی خرابی سے آگاہ کرتا ہے۔

ہنگامی بجلی کی فراہمی: اس بات کو یقینی بناتا ہے کہ بجلی کی بندش کی صورت میں حفاظتی اہم افعال کام کرتے رہیں۔

سیفٹی ہک اور سلنگ: یقینی بنائیں کہ کنڈلی کو محفوظ طریقے سے اٹھایا گیا ہے اور حرکت کے دوران اسے گرنے سے روکتا ہے۔

11. کنٹرول موڈ

کنڈلی کو سنبھالنے کے لیے استعمال ہونے والی اوور ہیڈ کرینوں کا کنٹرول موڈ عام طور پر کرین کی قسم، بوجھ اور آپریٹنگ ماحول پر منحصر ہوتا ہے۔

دستی کنٹرول موڈ: کرین آپریٹر لاکٹ یا ریڈیو کنٹرولر کا استعمال کرتے ہوئے کرین کو دستی طور پر کنٹرول کرتا ہے۔

خودکار کنٹرول موڈ: کرین پہلے سے طے شدہ پروگرام شدہ راستے یا ہدایات پر عمل کرتی ہے۔

نیم خودکار کنٹرول موڈ: کرین خود بخود زیادہ تر کارروائیاں کرتی ہے، لیکن آپریٹر بعض کاموں یا ہنگامی حالات میں مداخلت کر سکتا ہے۔

ریموٹ کنٹرول موڈ: کرین کو وائرلیس ریموٹ کنٹرول کے ذریعے کنٹرول کیا جاتا ہے، جس سے آپریٹر کرین کو محفوظ فاصلے سے منتقل کر سکتا ہے۔

لوڈ پوزیشننگ سسٹم کے ساتھ کرینیں: کچھ جدید کرینیں لوڈ پوزیشننگ سسٹم سے لیس ہوتی ہیں جو خود بخود بوجھ کی پوزیشن کو ایڈجسٹ کرتی ہیں، اس بات کو یقینی بناتی ہیں کہ یہ ہمیشہ مستحکم ہے۔

12. خاکہ

اہم تکنیکی



بہتر لوڈ ہینڈلنگ: برج کرین کو بھاری اور بھاری بوجھ، جیسے دھاتی کنڈلیوں کو آسانی کے ساتھ اٹھانے کے لیے ڈیزائن کیا گیا ہے۔ ان کی مضبوط تعمیر اور لفٹنگ کی اعلیٰ صلاحیت انہیں بڑی کنڈلیوں کو سنبھالنے کے لیے مثالی بناتی ہے، جن کا وزن کئی ٹن ہو سکتا ہے۔

صحت سے متعلق اور کنٹرول: یہ کرینیں جدید کنٹرول سسٹم سے لیس ہیں جو عین مطابق لفٹنگ اور پوزیشننگ فراہم کرتی ہیں۔ کنڈلی کو سنبھالتے وقت یہ بہت ضروری ہے، کیونکہ یہ بوجھ اور ارد گرد کے انفراسٹرکچر کو پہنچنے والے نقصان کے خطرے کو کم کرتا ہے۔

حفاظتی خصوصیات: برج کرینیں عام طور پر متعدد حفاظتی خصوصیات کے ساتھ آتی ہیں، جیسے اوور لوڈ پروٹیکشن، ایمرجنسی اسٹاپ، اور اینٹی سوئ میکانزم، جو ممکنہ طور پر خطرناک بوجھ جیسے کوائلز کو سنبھالتے وقت محفوظ آپریشن کو یقینی بناتے ہیں۔

موثر ورک فلو: فیکٹری یا گودام کے اندر بوجھ کو بڑے فاصلے پر منتقل کرنے کی صلاحیت پیداواری صلاحیت کو بڑھاتی ہے۔ یہ ڈاؤن ٹائم کو کم کرتا ہے اور دستی مشقت کی ضرورت کو کم کرتا ہے، جس سے تیزی سے ہینڈلنگ اور آپریشنل کارکردگی میں اضافہ ہوتا ہے۔

اسپیس آپٹیمائزیشن: روایتی فورک لفٹ یا دیگر سامان اٹھانے کے برعکس، ایک پل کرین اوور ہیڈ اسپیس کو استعمال کرتی ہے، دوسری سرگرمیوں کے لیے فرش کی جگہ خالی کرتی ہے۔ یہ خاص طور پر ہجوم یا محدود کام کے ماحول میں مفید ہے۔

استحکام اور لمبی عمر: بھاری استعمال کو برداشت کرنے کے لیے بنائی گئی، پل کرینیں اعلیٰ معیار کے مواد سے بنی ہیں جو کئی سالوں تک چلنے کے لیے ڈیزائن کی گئی ہیں۔ یہ وقت کے ساتھ دیکھ بھال کے اخراجات کو کم کرتا ہے۔

مرضی کے مطابق ڈیزائن: پل کرین کو کوائل ہینڈلنگ آپریشن کی مخصوص ضروریات کے مطابق بنایا جا سکتا ہے۔ ایڈجسٹ ایبل ہکس، خصوصی کوائل لفٹنگ اٹیچمنٹ، اور لفٹنگ کی مختلف صلاحیتوں جیسی خصوصیات کو ڈیزائن میں شامل کیا جا سکتا ہے۔

کوائل کے نقصان کا کم خطرہ: خصوصی کوائل لفٹنگ اٹیچمنٹ اور درست کنٹرول کے ساتھ، برج کرینیں ہینڈلنگ کے دوران کنڈلی کو نقصان پہنچانے کے خطرے کو کم کرنے، ان کے معیار کو محفوظ رکھنے اور نقصان کو کم کرنے میں مدد کرتی ہیں۔

کم سے کم کارکنوں کا تناؤ: کنڈلیوں کو اٹھانے اور حرکت دینے کو خودکار بنا کر، پل کرینز کارکنوں پر جسمانی دباؤ کو کم کرتی ہیں، جس سے کام کی جگہ پر کم چوٹیں اور تھکاوٹ ہوتی ہے۔

استرتا: کنڈلی کے علاوہ، یہ کرینیں مختلف دیگر مواد کو سنبھال سکتی ہیں، جو انہیں مختلف صنعتی ایپلی کیشنز کے لیے ورسٹائل بناتی ہیں، اس طرح کرین سسٹم کی مجموعی افادیت میں اضافہ ہوتا ہے۔





کوائل لفٹنگ اور ٹرانسپورٹنگ: برج کرینیں کنڈلی اٹھانے کے لیے مثالی ہیں، خاص طور پر بڑی یا بھاری، کیونکہ ان کی زیادہ بوجھ کی گنجائش اور ایک مقررہ ٹریک پر سفر کرنے کی صلاحیت ہے۔ وہ آسانی سے ذخیرہ کرنے والے علاقوں سے کنڈلی اٹھا سکتے ہیں اور انہیں پیداواری لائنوں یا شپنگ ایریاز میں منتقل کر سکتے ہیں۔

درست پوزیشننگ: کرین کی افقی اور عمودی محور کے ساتھ حرکت کرنے کی صلاحیت کنڈلیوں کی درست پوزیشننگ کی اجازت دیتی ہے۔ یہ مشینوں میں کنڈلیوں کو کھانا کھلانے یا ذخیرہ کرنے والے علاقوں میں مخصوص انتظامات میں اسٹیک کرنے جیسے عمل میں بہت اہم ہے۔

کوائل ٹرننگ: کچھ پل کرینیں خاص ہکس یا کوائل لفٹرز سے لیس ہوسکتی ہیں جو کنڈلی کو گھومنے کے لیے ڈیزائن کیے گئے ہیں، جس سے پروسیسنگ یا اسٹوریج کے لیے ضرورت کے مطابق کنڈلی کو سمت دینا آسان ہوجاتا ہے۔

بھاری کنڈلیوں کی محفوظ ہینڈلنگ: کنڈلی، خاص طور پر دھات یا سٹیل سے بنی، بھاری اور دستی طور پر سنبھالنا مشکل ہو سکتا ہے۔ برج کرینیں ان کنڈلیوں کو منتقل کرنے کا ایک محفوظ اور موثر طریقہ فراہم کرتی ہیں، جس سے دستی لفٹنگ سے وابستہ حادثات یا چوٹوں کا خطرہ کم ہوتا ہے۔

نقصان کو کم سے کم کرنا: پل کی کرینیں مواد کو نازک طریقے سے سنبھالنے کے لیے بنائی گئی ہیں، جو کنڈلی کو پہنچنے والے نقصان کے خطرے کو کم کرنے میں مدد کرتی ہیں۔ لفٹنگ کا مناسب سامان، جیسے کوائل گریبس، اس بات کو یقینی بنا سکتا ہے کہ کنڈلی کو یکساں طور پر اور محفوظ طریقے سے اٹھایا جائے، جس سے اخترتی کو روکا جائے۔

سٹوریج مینجمنٹ: کوائل سٹوریج کے علاقوں میں، برج کرین کو کنڈلیوں کو مؤثر طریقے سے منظم کرنے اور اسٹیک کرنے کے لیے استعمال کیا جا سکتا ہے۔ کنڈلیوں کو عمودی اور افقی طور پر منتقل کرنے کی صلاحیت گودام کی جگہ کے زیادہ سے زیادہ استعمال کی اجازت دیتی ہے اور انوینٹری کے انتظام کو بہتر بناتی ہے۔

دیگر آلات کے ساتھ انضمام: برج کرین کو دوسرے آلات جیسے کنویئر بیلٹ کے ساتھ مربوط کیا جا سکتا ہے، جو کوائل کو پیداوار کے ایک مرحلے سے دوسرے مرحلے میں منتقل کرنے کے عمل کو ہموار کرتا ہے، جس سے ورک فلو کی کارکردگی بہتر ہوتی ہے۔

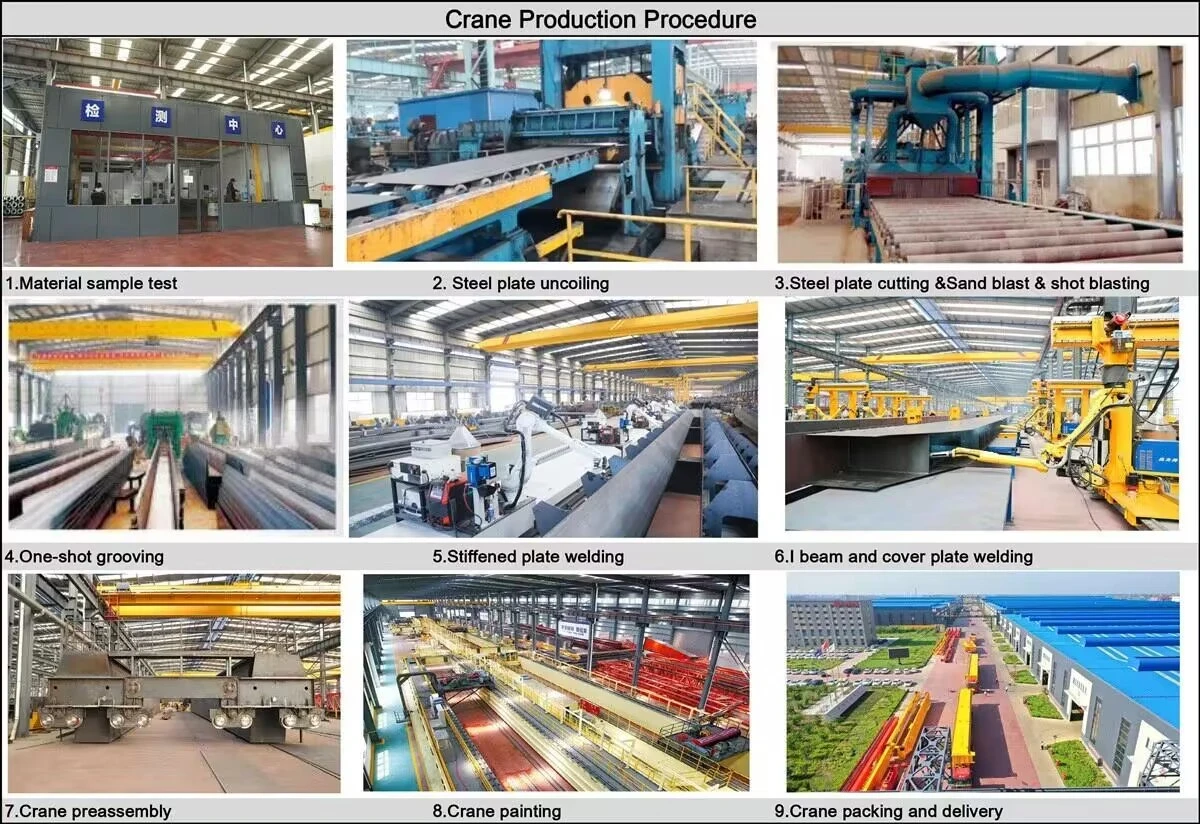

1. ڈیزائن اور منصوبہ بندی

پہلا قدم گاہک کی مخصوص ضروریات کو جمع کرنا ہے، بشمول کنڈلی کا وزن اور طول و عرض، اٹھانے کی صلاحیت، اور آپریشنل ماحول۔ سسٹم (دستی یا خودکار)، اور حفاظتی خصوصیات۔ انجینئر ساختی تجزیہ کرتے ہیں تاکہ یہ یقینی بنایا جا سکے کہ کرین تمام متوقع حالات میں بوجھ اور کام کو محفوظ طریقے سے سنبھال سکتی ہے۔

2. مواد کا انتخاب

پائیداری اور حفاظت کو یقینی بنانے کے لیے عام طور پر فریم اور ساختی اجزاء کے لیے اعلیٰ طاقت والا سٹیل استعمال کیا جاتا ہے۔ کنڈلیوں کو اٹھانے کے لیے، بوجھ کی گنجائش اور ماحول کے لحاظ سے پائیدار تار کی رسی یا لفٹنگ چینز کا انتخاب کیا جاتا ہے۔ لہرانے، ٹرالیوں اور پل کے لیے موٹرز کا انتخاب لوڈ اور آپریٹنگ ماحول کی بنیاد پر کیا جاتا ہے۔ قابل اعتماد کارکردگی کو یقینی بنانے کے لیے برقی اجزاء کا انتخاب کیا جاتا ہے۔

3. اجزاء کی تعمیر

برج کرین کا بنیادی ڈھانچہ سٹیل پلیٹوں کو مطلوبہ شکل اور سائز میں ویلڈنگ کے ذریعے گھڑا جاتا ہے۔ یہ ریلوں کو سہارا دینے کے لیے من گھڑت اور ویلڈیڈ کیے جاتے ہیں اور کرین کو اسپین کے ساتھ ساتھ چلنے دیتے ہیں۔ ڈرم، اور رسی، من گھڑت ہے. یہ ہموار اور قابل اعتماد لفٹنگ کے لیے ڈیزائن کیا گیا ہے۔ ٹرالی پل بھر میں لہرانے کو لے جاتی ہے، اور اسے مضبوط مواد کا استعمال کرتے ہوئے جمع کیا جاتا ہے تاکہ یہ یقینی بنایا جا سکے کہ یہ آسانی سے سفر کر سکے اور بوجھ کو سہارا دے سکے۔

4. اسمبلی

من گھڑت برج بیم، اینڈ ٹرک، اور دیگر اجزاء کو کرین کے فریم میں جمع کیا جاتا ہے۔ پل پر لہرانے اور ٹرالی کا نظام نصب کیا جاتا ہے، جو مناسب سیدھ اور فعالیت کو یقینی بناتا ہے۔ کنٹرولز، موٹرز اور حفاظتی نظام کے لیے الیکٹریکل وائرنگ مکمل ہو جاتی ہے۔

5. جانچ اور کوالٹی کنٹرول

ایک لوڈ ٹیسٹ اس بات کو یقینی بنانے کے لیے کیا جاتا ہے کہ کرین بغیر کسی مسئلے کے کنڈلی یا دیگر بھاری مواد کو محفوظ طریقے سے اٹھا سکتی ہے۔ کرین کی نقل و حرکت کا پورے پل پر تجربہ کیا جاتا ہے، اس بات کو یقینی بناتے ہوئے کہ تمام اجزاء ڈیزائن کے مطابق کام کر رہے ہیں، بشمول لہرانا، ٹرالی اور پل کی حرکت۔ مختلف حفاظتی ٹیسٹ کیے جاتے ہیں، بشمول ایمرجنسی اسٹاپ، اوورلوڈ پروٹیکشن، اور حد کے سوئچ۔

6. فنشنگ ٹچز

طویل مدتی پائیداری کو یقینی بنانے کے لیے کرین کو اینٹی کورروشن کوٹنگ سے پینٹ کیا جاتا ہے، خاص طور پر سخت ماحول جیسے اسٹیل ملز یا گوداموں میں۔ پینٹنگ کے بعد، کرین کا حتمی معائنہ ہوتا ہے تاکہ یہ یقینی بنایا جا سکے کہ تمام اجزاء صحیح طریقے سے کام کر رہے ہیں۔

7. شپنگ اور انسٹالیشن

کرین کو نقل و حمل کے لیے جدا کیا جاتا ہے (اگر ضروری ہو) اور اسے گاہک کی سائٹ پر بھیج دیا جاتا ہے۔ کرین کو سائٹ پر جمع کیا جاتا ہے، اور برقی نظام کو مقامی بجلی کی فراہمی سے منسلک کیا جاتا ہے۔ تنصیب کے بعد، کرین کو آپریشنل ٹیسٹوں کے حتمی سیٹ سے گزرنا پڑتا ہے، اور عملے کو تربیت دی جاتی ہے کہ کرین کو کیسے چلایا جائے اور اسے برقرار رکھا جائے۔

8. دیکھ بھال اور فروخت کے بعد سپورٹ

زیادہ سے زیادہ کارکردگی کو یقینی بنانے اور کرین کی عمر کو بڑھانے کے لیے باقاعدگی سے جانچ پڑتال اور سروسنگ کی جاتی ہے۔ فوری مرمت کے لیے اسپیئر پارٹس کی دستیابی کو یقینی بنایا جاتا ہے۔

ورکشاپ کا نظارہ:

کمپنی نے ایک ذہین سازوسامان مینجمنٹ پلیٹ فارم نصب کیا ہے، اور ہینڈلنگ اور ویلڈنگ کے روبوٹ کے 310 سیٹ (سیٹ) نصب کیے ہیں۔ پلان کی تکمیل کے بعد، 500 سے زیادہ سیٹ (سیٹ) ہوں گے، اور آلات نیٹ ورکنگ کی شرح 95% تک پہنچ جائے گی۔ 32 ویلڈنگ لائنوں کو استعمال میں لایا گیا ہے، 50 کو نصب کرنے کا منصوبہ ہے، اور پوری پروڈکٹ لائن کی آٹومیشن کی شرح 85% تک پہنچ گئی ہے۔
