آؤٹ ڈور گینٹری کرین





آؤٹ ڈور گینٹری کرین ایک ورسٹائل اور مضبوط لفٹنگ سلوشن ہے جسے مختلف صنعتوں بشمول تعمیرات، شپنگ اور مینوفیکچرنگ میں بیرونی استعمال کے لیے ڈیزائن کیا گیا ہے۔ بھاری بوجھ کو محفوظ طریقے سے اور مؤثر طریقے سے ہینڈل کرنے کے لیے یہ انجنیئر کیا گیا ہے، یہ آؤٹ ڈور گینٹری کرین لوڈنگ اور لوڈنگ جیسے کاموں کے لیے مثالی ہے۔ سامان اتارنے، حرکت پذیری کا سامان، اور تعمیراتی سرگرمیوں میں سہولت فراہم کرنا۔ بیرونی گینٹری کرینیں بھاری مواد کو اٹھانے اور منتقل کرنے کے لیے استعمال کی جاتی ہیں، جیسے کہ سٹیل کی بیم، پری کاسٹ کنکریٹ اور بھاری مشینری۔ یہ تعمیر، مینوفیکچرنگ، لاجسٹکس اور جہاز سازی کی صنعتوں کے لیے بہت موزوں ہے۔

آؤٹ ڈور گینٹری کرین سخت موسمی حالات کا مقابلہ کرنے کے لیے اعلیٰ طاقت والے مواد سے بنائی گئی ہے۔ یہ سروس لائف کو طول دینے کے لیے سنکنرن مزاحم کوٹنگ کا طریقہ اپناتی ہے۔ آؤٹ ڈور گینٹری کرین مختلف ایپلی کیشنز کے لیے موزوں ہے، بشمول تعمیراتی مقامات، شپ یارڈز اور مینوفیکچرنگ۔ یہ مخصوص منصوبے کی ضروریات کو پورا کرنے کے لئے سائز اور لفٹنگ کی صلاحیت میں اپنی مرضی کے مطابق کیا جا سکتا ہے.

آؤٹ ڈور گرانٹری کرین مختلف آپریشنل ضروریات اور جگہ کی رکاوٹوں کے مطابق اونچائی اور اسپین کنفیگریشن کے لیے حسب ضرورت ہے۔ یہ ماڈل کے لحاظ سے چند ٹن سے لے کر 100 ٹن تک کے اختیارات کے ساتھ کافی وزن اٹھانے کی صلاحیت رکھتی ہے۔

4) آؤٹ ڈور گرانٹری کرین فکسڈ اور پورٹیبل ڈیزائنز میں دستیاب ہے، جس میں کام کی جگہوں پر آسانی سے نقل و حرکت کے لیے پہیے کے اختیارات ہیں۔ یہ حفاظت اور کارکردگی کو بڑھانے کے لیے ریموٹ آپریشن کے اختیارات سمیت صارف دوست کنٹرول سے بھی لیس ہے۔ مربوط حفاظتی میکانزم جیسے اوور لوڈ پروٹیکشن، ایمرجنسی اسٹاپ بٹن اور وارننگ لائٹس محفوظ آپریشن کو یقینی بناتے ہیں۔

بنیادی اجزاء: انجن، بیئرنگ، موٹر

نکالنے کا مقام: ہینان، چین

وارنٹی: 1 سال

ویڈیو آؤٹ گوئنگ انسپیکشن: فراہم کی گئی۔

مشینری ٹیسٹ کی رپورٹ: فراہم کی گئی۔

درخواست: ورکشاپ اور گودام

ڈیزائن: ڈبل بیم

حفاظت: بحالی سے پاک ڈیزائن۔





1. مین بیم

1) آؤٹ ڈور گینٹری کرین کا مرکزی شہتیر ایک اہم جزو ہے، جو عام طور پر اٹھائے جانے والے بوجھ کو سہارا دینے کے لیے ڈیزائن کیا گیا ہے۔ یہ عام طور پر ضروری طاقت اور استحکام فراہم کرنے کے لیے اعلیٰ طاقت والے اسٹیل سے بنایا جاتا ہے۔ یہ عام طور پر مضبوط مواد جیسے اسٹیل سے بنایا جاتا ہے تاکہ طاقت اور استحکام کو یقینی بنایا جا سکے، خاص طور پر چونکہ یہ بیرونی حالات کے سامنے آئے گا۔ ڈیزائن میں عام طور پر ایک باکس یا I-beam ڈھانچہ شامل ہوتا ہے تاکہ وزن کو کم سے کم کرتے ہوئے ضروری سختی فراہم کی جا سکے۔

مین بیم عام طور پر اعلیٰ طاقت والے سٹیل سے بنی ہوتی ہے جس میں بہترین میکانی خصوصیات اور اچھی تھکاوٹ مزاحمت ہوتی ہے۔ مواد کے انتخاب میں دباؤ اور بوجھ کی تبدیلیوں کو مدنظر رکھنا چاہیے جو مین بیم طویل مدتی کام کے دوران برداشت کرے گی، بشمول کرین کا خود وزن اور آپریشن کے دوران کوئی اضافی بوجھ، ڈبل بیم کی حفاظت اور استحکام کو یقینی بنانے کے لیے۔ گینٹری کرین. عام طور پر استعمال ہونے والے اسٹیل میں اعلیٰ معیار کا کم کاربن اسٹیل یا الائے اسٹیل جیسے Q235 اور Q345 شامل ہوتے ہیں، جن میں اچھی ویلڈیبلٹی اور عمل کی صلاحیت ہوتی ہے۔

3) آؤٹ ڈور گینٹری کرین کے مین بیم میں دوسرے اجزاء کے لیے محفوظ کنکشن پوائنٹس ہوتے ہیں اور ویلڈز کے معیار اور مضبوطی کو یقینی بنانے کے لیے اسے خودکار یا نیم خودکار ویلڈنگ کے عمل کا استعمال کرتے ہوئے ویلڈ کیا جاتا ہے۔ مرکزی شہتیر اور دیگر حصوں کا بھی معائنہ کرنے کی ضرورت ہے تاکہ یہ یقینی بنایا جا سکے کہ اندر کوئی دراڑ یا نقائص نہیں ہیں۔ مین بیم کا سائز، لمبائی اور شکل بہت درست ہونی چاہیے۔ بیم کی لمبائی اس کی ساختی سالمیت اور ضرورت سے زیادہ انحراف کے بغیر بوجھ کو سہارا دینے کی صلاحیت کو متاثر کرتی ہے۔ مین بیم کی سیدھی اور پس منظر کی سختی کو یقینی بنانے کے لیے مینوفیکچرنگ کے عمل کے دوران سخت جہتی پیمائش اور کنٹرول کیے جاتے ہیں، اس طرح کرین کی ہموار تنصیب اور آپریشن کو یقینی بنایا جاتا ہے۔

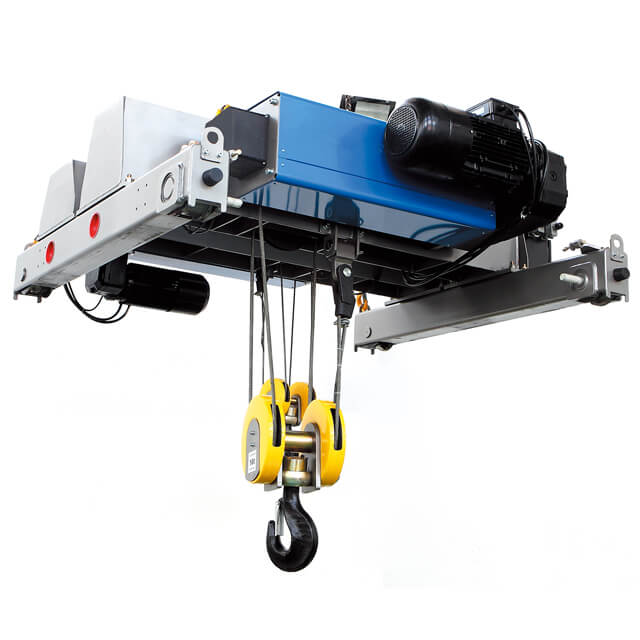

لفٹنگ سسٹم

موٹر: بیرونی گینٹری کرین عام طور پر اپنے لفٹنگ میکانزم کو چلانے کے لیے موٹر کا استعمال کرتی ہے۔ کرین کے ڈیزائن اور ایپلی کیشن کے لحاظ سے موٹر الیکٹرک یا ڈیزل سے چلنے والی ہو سکتی ہے۔ موٹر کنٹرول سسٹم کے ذریعے کارگو کو اٹھانے کی رفتار کو درست طریقے سے کنٹرول کرتی ہے۔

ریڈوسر: آؤٹ ڈور گینٹری کرین ریڈوسر ایک مکینیکل جزو ہے جو موٹر کے ٹارک کو بڑھاتے ہوئے اس کے آؤٹ پٹ کی رفتار کو کم کرتا ہے۔ بھاری بوجھ کو محفوظ طریقے سے اور مؤثر طریقے سے اٹھانے کے لیے یہ بہت اہم ہے۔ ریڈوسر کو زیادہ سے زیادہ بوجھ کے لیے درجہ بندی کرنا چاہیے جو کرین ہینڈل کرے گی، بھاری حالات میں قابل اعتماد کارکردگی کو یقینی بناتا ہے۔ چونکہ یہ کرینیں باہر استعمال کی جاتی ہیں، اس لیے کم کرنے والے اکثر حفاظتی کوٹنگز یا انکلوژرز کے ساتھ آتے ہیں جو سنکنرن اور موسم سے متعلق نقصان کے خلاف مزاحمت کرتے ہیں۔ ریڈوسر آسانی سے کام کرنے کو یقینی بنانے کے لیے باقاعدہ دیکھ بھال ضروری ہے۔ اس میں پھسلن، ٹوٹ پھوٹ کی جانچ، اور کسی بھی پہنے ہوئے اجزاء کو تبدیل کرنا شامل ہو سکتا ہے۔

ڈرم: ڈرم کا استعمال تار کی رسی یا کیبل کو ہوا اور کھولنے کے لیے کیا جاتا ہے، جس سے بوجھ کی عمودی حرکت ہوتی ہے۔ یہ ہک یا دیگر سلنگز کو اٹھانے اور نیچے کرنے کو براہ راست کنٹرول کرنے کے لیے گھوم کر تار کی رسی کو پیچھے ہٹاتا اور چھوڑ دیتا ہے۔ ڈھول کے سائز اور مواد کو لفٹنگ وزن اور تار کی رسی کی وضاحتوں کے مطابق ڈیزائن کرنے کی ضرورت ہے۔

تار کی رسی: تار کی رسی اسٹیل کے تار کے متعدد کناروں سے بنی ہے جو ایک ساتھ مڑے ہوئے ہیں، جس سے زیادہ تناؤ کی طاقت ملتی ہے۔ تعمیر رسی کو آسانی سے موڑنے اور حرکت کرنے کی اجازت دیتی ہے، جو بوجھ اٹھانے اور کم کرنے کے لیے ضروری ہے۔ ، اور تھکاوٹ، انہیں بیرونی ماحول کے لیے موزوں بناتی ہے۔ محفوظ آپریشن کو یقینی بنانے اور حادثات کو روکنے کے لیے تار کی رسیوں کا باقاعدہ معائنہ اور دیکھ بھال بہت ضروری ہے۔

پللی بلاک: پللی بلاک کرین کے لفٹنگ میکانزم کا ایک اہم جزو ہے، جو لفٹنگ فورس کو ری ڈائریکٹ کرکے بوجھ کی موثر منتقلی کی اجازت دیتا ہے۔

لفٹنگ ڈیوائس: لفٹنگ ڈیوائس وہ حصہ ہے جو سامان کے ساتھ براہ راست رابطے میں آتا ہے، عام طور پر ایک ہک یا برقی مقناطیسی سکشن کپ، گراب، وغیرہ۔ بیرونی استعمال کے لیے ڈیزائن کیا گیا ہے، یہ لفٹنگ ڈیوائس مختلف قسم کی ایپلی کیشنز میں نقل و حرکت اور استعداد کی اجازت دیتے ہیں، جیسے شپنگ یارڈز، تعمیراتی مقامات اور گوداموں کے طور پر۔

3. اختتامگاڑی

1) اختتامی شہتیر عام طور پر ایک باکس قسم کا ڈھانچہ یا I-beam کا ڈھانچہ ہوتا ہے جس میں اعلی طاقت اور سختی ہوتی ہے۔ باکس کی قسم کے اختتامی شہتیر کو سٹیل کی پلیٹوں سے ویلڈیڈ کیا جاتا ہے اور کرین کے آپریشن کے دوران پیدا ہونے والے ٹارک اور موڑنے کے لمحے کو مؤثر طریقے سے مزاحمت کر سکتے ہیں۔ اختتامی شہتیر پر ایک پہیے کا سیٹ نصب کیا جاتا ہے، جس میں ایک ڈرائیونگ وہیل اور ایک چلنے والا وہیل ہوتا ہے، جو ٹریک کے ساتھ ساتھ کرین کی طولانی حرکت کے لیے ذمہ دار ہوتا ہے۔ پہیے عام طور پر پہننے کے لیے مزاحم مصر دات اسٹیل یا کاسٹ اسٹیل سے بنے ہوتے ہیں، جس میں زیادہ بوجھ برداشت کرنے کی صلاحیت اور پہننے کی مزاحمت ہوتی ہے۔

2) اختتامی بیم کو بولٹ یا ویلڈنگ کے ذریعے مین بیم سے جوڑا جاتا ہے تاکہ مجموعی استحکام کو یقینی بنانے کے لیے ایک مکمل پل کا ڈھانچہ بنایا جا سکے۔ کرین کے ہموار آپریشن اور ڈھانچے کی سالمیت کو یقینی بنانے کے لیے اختتامی شہتیر اور مرکزی بیم کے درمیان تعلق کو اعلیٰ درستگی کی ضرورت ہوتی ہے۔ اختتامی بیم بنیادی طور پر کرین پل کا وزن اٹھانے اور اسے پہیوں کے ذریعے زمین پر ٹریک پر منتقل کرنے کے لیے استعمال کیا جاتا ہے۔ ایک ہی وقت میں، یہ مرکزی بیم کو بھی سپورٹ اور مستحکم کرتا ہے تاکہ یہ اٹھانے کے عمل کے دوران مختلف قوتوں کا مقابلہ کر سکے۔

3) آخری شہتیر پر ڈرائیونگ وہیل پل کے سفر کے لیے ذمہ دار ہے، کرین کو آگے اور پیچھے جانے کے لیے پٹری پر دھکیلتا ہے تاکہ خلا میں مادی نقل و حمل کا احساس ہو۔ کرین کی نقل و حرکت کی رفتار کو درست طریقے سے کنٹرول کرنے کے لیے ڈرائیو سسٹم کو متغیر فریکوئنسی اسپیڈ ریگولیشن ڈیوائس سے لیس کیا جاسکتا ہے۔ حد سوئچز یا سینسر نصب کرنے سے، آخری بیم خود بخود بند ہو سکتی ہے جب کرین پہلے سے طے شدہ پوزیشن پر پہنچ جاتی ہے تاکہ ٹریک سے ٹکراؤ یا انحراف کو روکا جا سکے۔



4. کرین ٹریول میکانزم

1) کام کرنے کا اصول

پاور ٹرانسمیشن: موٹر ریڈوسر کے ذریعے وہیل سیٹ پر پاور منتقل کرتی ہے، اور کرین کی آگے اور پیچھے کی حرکت کو حاصل کرنے کے لیے پہیے ٹریک پر گھومتے ہیں۔ ریڈوسر کا ڈیزائن کرین کو کم رفتار اور تیز ٹارک کے حالات میں آسانی سے چلنے دیتا ہے۔

کنٹرول سسٹم: جدید کرینوں کا کرین ٹریول میکانزم عام طور پر اعلی درجے کے کنٹرول سسٹم سے لیس ہوتا ہے، بشمول فریکوئنسی کنورٹرز، PLCs وغیرہ، درست رفتار کے ضابطے اور پوزیشن کنٹرول حاصل کرنے کے لیے۔

2) کرین آپریٹنگ میکانزم کے افعال

افقی حرکت: کرین آپریٹنگ میکانزم کام کرنے والے علاقے میں کرین کی افقی حرکت کے لئے ذمہ دار ہے اور مرکزی بیم پر لفٹنگ کرین کے آپریشن کی حمایت کرتا ہے۔

لوڈ کی تقسیم: ایک سے زیادہ پہیوں کی ترتیب کے ذریعے، بوجھ کو ٹریک پر یکساں طور پر تقسیم کیا جا سکتا ہے، جس سے یونٹ ٹریک کے دباؤ کو کم کیا جا سکتا ہے اور ٹریک کی خرابی اور لباس کو کم کیا جا سکتا ہے۔

پوزیشننگ کی درستگی: لفٹنگ آپریشن کی حفاظت اور درستگی کو یقینی بنانے کے لیے کرین ٹریول میکانزم مخصوص پوزیشن پر درست طریقے سے رک سکتا ہے۔

5. ٹرالی ٹریول میکانزم

1) ساختی ترکیب

ٹرالی خود ایک ڈھانچہ ہے جو لہرانے کا طریقہ کار رکھتی ہے اور شہتیر کے ساتھ افقی طور پر حرکت کر سکتی ہے۔ ٹرالی پہیوں سے لیس ہے جو بیرونی گینٹری کرین کے شہتیروں پر نصب ریلوں پر چلتی ہے۔ پہیوں کو آسان رولنگ کے لیے ڈیزائن کیا جا سکتا ہے، اکثر بال بیرنگ استعمال کرتے ہوئے رگڑ کو کم کیا جاتا ہے۔ ٹرالی عام طور پر الیکٹرک موٹر یا کبھی کبھی دستی نظام سے چلتی ہے۔ موٹر پہیوں کو چلاتی ہے، ٹرالی کو کرین کے شہتیر کے ساتھ آگے پیچھے سفر کرنے کے قابل بناتی ہے۔

2) ٹرالی آپریٹنگ میکانزم کا فنکشن

ٹرالی آپریٹنگ میکانزم کا بنیادی کام لفٹنگ ٹرالی کو مرکزی بیم پر پیچھے سے حرکت کرنے کے قابل بنانا ہے، اس طرح سامان کی درست پوزیشننگ اور ہینڈلنگ حاصل ہوتی ہے۔ آپریٹر ریموٹ کنٹرول یا کرین پر کیبن کے ذریعے سفری طریقہ کار کو کنٹرول کرتا ہے۔

6. کرین وہیل

پہیوں کو عام طور پر پٹریوں پر آسانی سے گھومنے کے لیے ڈیزائن کیا جاتا ہے، ان خصوصیات کے ساتھ جو رگڑ کو کم سے کم کرتے ہیں اور آسانی سے تدبیر کرنے کی اجازت دیتے ہیں۔ بھاری بوجھ اور ماحولیاتی لباس کو برداشت کرنے کے لیے وہ عام طور پر پائیدار مواد، جیسے اسٹیل یا زیادہ طاقت والے مرکبات سے بنے ہوتے ہیں۔ وہیل کا سائز کرین کے استحکام اور بوجھ کی صلاحیت کو متاثر کرتا ہے۔ بڑے پہیے وزن کو زیادہ مؤثر طریقے سے تقسیم کرتے ہیں۔ بڑے پہیے وزن کو زیادہ مؤثر طریقے سے تقسیم کرتے ہیں۔ ہموار آپریشن کو یقینی بنانے اور دیکھ بھال کی ضروریات کو کم کرنے کے لیے کرین کے پہیے اعلیٰ معیار کے بیرنگ استعمال کرتے ہیں۔ بیرونی کرینوں کے پہیوں کو زنگ، سنکنرن اور دیگر ماحولیاتی عوامل کے خلاف مزاحمت کے لیے ڈیزائن کیا جانا چاہیے۔

7. کرین ہک

1) آؤٹ ڈور گینٹری کرین کا کرین ہک ایک اہم جزو ہے جو بھاری بوجھ کو اٹھانے اور تدبیر کرنے کے لیے ڈیزائن کیا گیا ہے۔ یہ عام طور پر اہم وزن اور تناؤ کو برداشت کرنے کے لیے اعلیٰ طاقت والے اسٹیل سے بنا ہوتا ہے۔ ہک اکثر حفاظتی خصوصیات سے لیس ہوتا ہے، جیسے کہ لیچ یا لاکنگ میکانزم، بوجھ کے حادثاتی طور پر رہائی کو روکنے کے لیے۔ آؤٹ ڈور گینٹری کرینوں میں ان کے مخصوص اطلاق کے لحاظ سے مختلف قسم کے ہکس ہو سکتے ہیں۔

2) ہک کا بنیادی کام مختلف مواد کو محفوظ طریقے سے پکڑنا اور اٹھانا اور اس بات کو یقینی بنانا ہے کہ حرکت کے دوران مواد گر نہ جائے۔ ہک کا ڈیزائن مختلف قسم کے لہرانے (جیسے لفٹنگ رِنگز، گریبس، میگنےٹ وغیرہ) کے ساتھ تیز اور آسان رابطے کی اجازت دیتا ہے، آپریشن کی لچک کو بہتر بناتا ہے۔

موٹر

موٹر کی آؤٹ ڈور گینٹری کرینوں کی تیاری میں کرینوں کی ڈیزائننگ اور مینوفیکچرنگ شامل ہے جو خاص طور پر بیرونی استعمال کے لیے بنائی گئی ہیں۔ یہ کرینیں عام طور پر مختلف موسمی حالات کا مقابلہ کرنے کے لیے ایک مضبوط ڈھانچہ رکھتی ہیں اور بھاری بوجھ کو سنبھال سکتی ہیں۔

موٹر لہرانے کو طاقت دیتی ہے، جو بوجھ کو بڑھاتا اور کم کرتا ہے۔ یہ عام طور پر ایک ڈرم یا پلیوں کا ایک سیٹ چلاتا ہے جو بوجھ سے منسلک کیبل یا چین کو ہوا یا کھولتا ہے۔ موٹر اپنی ریلوں کے ساتھ ساتھ گینٹری کرین کی پس منظر کی نقل و حرکت کو سہولت فراہم کرتی ہے۔ اس سے کرین خود کو بوجھ کے اوپر پوزیشن میں لے سکتی ہے اور اسے افقی طور پر لے جا سکتی ہے۔ کچھ ڈیزائنوں میں، ایک موٹر ہوسٹ یا کرین کے اوپری ڈھانچے کو گھمانے کے لیے بھی ذمہ دار ہو سکتی ہے، جس سے بوجھ کی درست جگہ کا تعین کیا جا سکتا ہے۔ موٹرز کو متغیر رفتار ڈرائیوز سے لیس کیا جا سکتا ہے۔ آپریٹرز کو اٹھانے اور سفر کی رفتار کو کنٹرول کرنے کی اجازت دیتا ہے، حفاظت اور کارکردگی کو بڑھاتا ہے۔ جدید موٹریں اکثر حفاظتی خصوصیات کے ساتھ آتی ہیں، جیسے اوورلوڈ پروٹیکشن اور ایمرجنسی اسٹاپ فنکشنز، حادثات اور سامان کو پہنچنے والے نقصان کو روکنے کے لیے۔

3) آؤٹ ڈور گرانٹری کرین کی موٹر ٹرالی اور کار کو چلانے کے لیے ذمہ دار ہے، کرین کو مواد کی لفٹنگ اور پوزیشننگ کے لیے ٹریک پر منتقل کرنے کے قابل بناتی ہے۔ موٹر مختلف کاموں کی ضروریات کو پورا کرنے کے لیے لفٹنگ میکانزم (جیسے ونچ) کے ذریعے بھاری اشیاء کو مطلوبہ اونچائی تک لے جاتی ہے۔

.

آواز اور روشنی کے الارم کا نظام اور حد سوئچ

1) آواز اور روشنی کے الارم کا نظام

آؤٹ ڈور گینٹری کرین الارم سسٹم میں عام طور پر آپریٹرز اور قریبی اہلکاروں کو مختلف حالات سے آگاہ کرنے کے لیے آواز اور ہلکے دونوں اجزاء شامل ہوتے ہیں۔

آواز کا الارم: ہارن یا سائرن: یہ خطرات یا آپریشنل تبدیلیوں سے خبردار کرنے کے لیے اونچی آوازیں خارج کرتے ہیں۔ مختلف ٹونز مختلف انتباہات کی نشاندہی کر سکتے ہیں (مثال کے طور پر، انتباہ بمقابلہ ایمرجنسی)۔ والیوم کنٹرول: یہ یقینی بنانے کے لیے کہ الارم دیگر ماحولیاتی شوروں پر قابل سماعت ہو۔

لائٹ الارم: چمکتی ہوئی لائٹس: ایل ای ڈی یا اسٹروب لائٹس جو توجہ مبذول کرنے کے لیے چمکتی ہیں۔ رنگ مختلف انتباہات کی نشاندہی کر سکتے ہیں (مثلاً خطرے کے لیے سرخ، احتیاط کے لیے پیلا)۔ مرئیت: روشنیاں روشن اور دور سے نظر آنی چاہئیں، خاص طور پر کم روشنی والے حالات میں۔

کنٹرول پینل: ایک مرکزی یونٹ جو آپریٹرز کو الارم کو چالو یا غیر فعال کرنے، ترتیبات کو ایڈجسٹ کرنے، اور سسٹم کی حالت کی نگرانی کرنے کی اجازت دیتا ہے۔ الارم خود بخود سینسر ان پٹ کی بنیاد پر متحرک ہو سکتے ہیں (مثال کے طور پر، اگر کوئی بوجھ بہت زیادہ ہو یا اگر کوئی خطرے والے علاقے میں داخل ہو جائے)۔ آپریٹرز مخصوص حالات میں الارم کو دستی طور پر چالو کر سکتے ہیں (مثلاً دیکھ بھال یا ہنگامی حالات کے دوران)۔

2) حد سوئچ

بیرونی گینٹری کرینوں پر محدود سوئچ حفاظت اور آپریشنل کارکردگی کے لیے اہم ہیں۔ ان کا استعمال کرین کو اس کی مقرر کردہ حدود سے آگے بڑھنے سے روکنے کے لیے کیا جاتا ہے، جس سے تصادم اور حادثات سے بچنے میں مدد ملتی ہے۔

افعال: حد سوئچ کرین کے حرکت پذیر حصوں، جیسے ٹرالی یا لہرانے کی پوزیشن کا پتہ لگاتے ہیں۔ جب کرین پہلے سے طے شدہ پوزیشن پر پہنچ جاتی ہے، تو حد کا سوئچ چالو ہو جاتا ہے، حرکت روک کر۔

اقسام: حد کے سوئچز کی مختلف قسمیں ہیں، بشمول مکینیکل، قربت اور فوٹو الیکٹرک سوئچ۔ انتخاب مخصوص درخواست اور ماحول پر منحصر ہے۔

10. حفاظتی آلات

1) بیرونی گینٹری کرینیں محفوظ آپریشن کو یقینی بنانے کے لیے کئی حفاظتی آلات سے لیس ہیں۔

2) حد کے سوئچز: یہ کرین کی حرکت کو روکنے کے لیے استعمال کیے جاتے ہیں جب وہ اپنے سفری راستے کے اختتام پر پہنچ جاتی ہے، میکانکی نقصان اور حادثات کو روکتی ہے۔

3) اوورلوڈ پروٹیکشن: یہ آلات کرین کو اس کی درجہ بندی کی گنجائش سے زیادہ بوجھ اٹھانے سے روکتے ہیں، اکثر لوڈ سینسر یا حد کے سوئچ کا استعمال کرتے ہیں۔

4) ایمرجنسی اسٹاپ بٹن: قابل رسائی علاقوں میں واقع یہ بٹن آپریٹرز کو ہنگامی صورت حال میں کرین کو فوری طور پر بند کرنے کی اجازت دیتا ہے۔

5) اینٹی ٹو-بلاک ڈیوائس: یہ ہک کو بوم یا دیگر ڈھانچے کے رابطے میں آنے سے روکتا ہے، جو نقصان کا سبب بن سکتا ہے۔

6) آپریٹر ٹریننگ سسٹم: اس بات کو یقینی بنانا کہ آپریٹرز حفاظتی طریقہ کار میں اچھی طرح سے تربیت یافتہ ہیں اور کرین کا صحیح استعمال بہت ضروری ہے۔

11. کنٹرول موڈ

1) دستی کنٹرول: آپریٹرز کرین کو فزیکل کنٹرولز کا استعمال کرتے ہوئے کنٹرول کرتے ہیں، جیسے جوائس اسٹک یا بٹن، جو اکثر کیبن میں یا ریموٹ کنٹرول پر ہوتے ہیں۔

2) ریموٹ کنٹرول: ہینڈ ہیلڈ ریموٹ کا استعمال کرتے ہوئے کرین کو دور سے چلایا جاسکتا ہے، آپریٹر کو لچک اور حفاظت فراہم کرتا ہے۔

3) خودکار کنٹرول: کچھ گینٹری کرینوں کو پہلے سے طے شدہ راستوں اور کاموں پر عمل کرتے ہوئے خودکار آپریشن کے لیے پروگرام کیا جا سکتا ہے، جو کارکردگی کو بڑھا سکتا ہے اور مسلسل انسانی نگرانی کی ضرورت کو کم کر سکتا ہے۔

4 سیمی آٹومیٹک کنٹرول: یہ موڈ آپریٹر کو کرین کو دستی طور پر مداخلت اور کنٹرول کرنے کی اجازت دیتا ہے جبکہ مخصوص کاموں کے لیے خودکار خصوصیات سے بھی فائدہ اٹھاتا ہے۔

کمپیوٹرائزڈ کنٹرول: درست کنٹرول، حقیقی وقت کی نگرانی، اور آپریشنز اور دیکھ بھال کے لیے ڈیٹا لاگنگ فراہم کرنے کے لیے جدید نظام سافٹ ویئر کے ساتھ مربوط ہوتے ہیں۔

خاکہ



اہم تکنیکی





1) استعداد: وہ مواد کی ایک وسیع رینج کو سنبھال سکتے ہیں اور مختلف صنعتوں کے لیے موزوں ہیں، شپنگ سے لے کر تعمیر تک۔

2) خلائی کارکردگی: کھلی جگہوں پر کام کرنے کے لیے ڈیزائن کیا گیا ہے، انہیں ان جگہوں پر استعمال کیا جا سکتا ہے جہاں روایتی اوور ہیڈ کرینیں فٹ نہ ہوں۔

3) نقل و حرکت: بہت سی بیرونی گینٹری کرینیں پورٹیبل ہیں، انہیں ضرورت کے مطابق مختلف جاب سائٹس پر منتقل کرنے کی اجازت دیتی ہیں۔

4) لاگت سے موثر: عام طور پر، وہ مقررہ اوور ہیڈ کرینوں کے مقابلے میں انسٹال اور برقرار رکھنے میں کم مہنگے ہوتے ہیں۔

5) پیداواری صلاحیت میں اضافہ: وہ لوڈنگ اور ان لوڈنگ کے عمل کو تیز کر سکتے ہیں، مواد کی ہینڈلنگ میں مجموعی کارکردگی کو بہتر بنا سکتے ہیں۔

6) بھاری بوجھ کی صلاحیت: کافی وزن اٹھانے کے قابل، وہ بھاری ڈیوٹی کے کاموں کے لیے مثالی ہیں۔

موسم کی مزاحمت: بہت سی آؤٹ ڈور گینٹری کرینیں بیرونی عناصر کو برداشت کرنے کے لیے ڈیزائن کی گئی ہیں، جو انہیں سال بھر کے استعمال کے لیے قابل اعتماد بناتی ہیں۔

ڈیزائن میں لچک: وہ مخصوص پروجیکٹ کی ضروریات کو پورا کرنے کے لئے سائز اور صلاحیت میں اپنی مرضی کے مطابق کیا جا سکتا ہے.





1) تعمیراتی سائٹس: وہ بھاری مواد جیسے سٹیل بیم، کنکریٹ بلاکس، اور مشینری اٹھانے کے لیے استعمال ہوتے ہیں۔

2) شپنگ اور پورٹس: شپنگ یارڈز میں، گینٹری کرینیں کنٹینرز اور بلک میٹریل کو ہینڈل کرتی ہیں، جس سے لوڈنگ اور ان لوڈنگ میں سہولت ہوتی ہے۔

3) مینوفیکچرنگ: وہ پیداوار، اسمبلی، یا دیکھ بھال کے عمل کے دوران بھاری اجزاء کو منتقل کرنے میں مدد کرتے ہیں۔

4) گودام: ذخیرہ کرنے والے علاقوں کے درمیان سامان کی منتقلی کے لیے استعمال کیا جاتا ہے، خاص طور پر بیرونی گوداموں میں۔

5) جہاز سازی اور مرمت: یہ تعمیر اور دیکھ بھال کے دوران بحری جہازوں یا کشتیوں کے بڑے حصوں کو اٹھانے میں مدد کرتے ہیں۔

6) ریلوے کی دیکھ بھال: بھاری ریل کے اجزاء یا مشینری کو اٹھانے اور پوزیشننگ کے لیے استعمال کیا جاتا ہے۔

7) آٹوموٹو انڈسٹری: وہ اسمبلی لائنوں میں یا مرمت کے دوران بڑے آٹوموٹو حصوں کو منتقل کرنے میں مدد کرتے ہیں۔

8) ونڈ انرجی: ونڈ ٹربائن کے اجزاء کو اونچائی پر جمع کرنے اور برقرار رکھنے کے لیے استعمال کیا جاتا ہے۔





1. ڈیزائن اور انجینئرنگ

سب سے پہلے، ضروریات کو جمع کرنے کا کام بوجھ کی گنجائش، مدت، اونچائی اور درخواست کے ماحول کو سمجھنے کے لیے کیا جاتا ہے۔ پھر تفصیلی انجینئرنگ ڈرائنگ اور وضاحتیں تیار کی جاتی ہیں، جن میں ہوا کے بوجھ، زلزلہ کے حالات اور مواد کے انتخاب جیسے عوامل کو مدنظر رکھا جاتا ہے۔ آخر میں، بہتر تصور اور منصوبہ بندی کے لیے کرین کا 3D ماڈل بنانے کے لیے CAD سافٹ ویئر کا استعمال کرتے ہوئے، 3D ماڈلنگ کی جاتی ہے۔

2. مواد کا انتخاب

طاقت، استحکام اور وزن کی ضروریات کی بنیاد پر صحیح مواد (جیسے سٹیل یا ایلومینیم) کا انتخاب کریں۔ قابل اعتماد سپلائرز سے مواد حاصل کریں۔

3. مینوفیکچرنگ اجزاء

انجینئرنگ کی وضاحتوں کے مطابق مواد کو کاٹیں، شکل دیں اور ویلڈ کریں۔ مشین کے اجزاء جیسے پہیے، کرین، اور دیگر حصوں کو عین طول و عرض کے لیے۔ استحکام اور سنکنرن مزاحمت کو بڑھانے کے لیے حفاظتی کوٹنگز (جیسے کہ گیلوانائزنگ یا پینٹنگ) لگائیں۔

4. اسمبلی

کنٹرول شدہ ماحول میں انفرادی اجزاء (جیسے گینٹری، آؤٹ ٹریگرز اور ہوسٹ) کو جمع کریں۔

حتمی اسمبلی مکمل کرین بنانے کے لیے تمام ذیلی اسمبلیوں کو اکٹھا کرتی ہے۔ اس بات کو یقینی بنائیں کہ تمام حصے سیدھ میں ہوں اور فٹ ہوں۔

5. کوالٹی کنٹرول

معیارات اور تصریحات کی تعمیل کو یقینی بنانے کے لیے پیداوار کے مختلف مراحل پر معائنہ کریں۔ اس بات کو یقینی بنانے کے لیے کہ کرین مطلوبہ بوجھ کو محفوظ طریقے سے سنبھال سکتی ہے، لوڈ ٹیسٹنگ اور حفاظتی جانچ کریں۔

6. دستاویزات

صارف کے دستورالعمل، دیکھ بھال کے رہنما، اور تعمیل کے دستاویزات تیار کریں۔ حفاظت اور مقامی ضوابط کی تعمیل کے لیے ضروری سرٹیفیکیشن حاصل کریں۔

7. ڈلیوری اور انسٹالیشن

مناسب لاجسٹکس کا استعمال کرتے ہوئے کرین کو تنصیب کی جگہ پر پہنچا دیں۔ کرین کو سائٹ پر جمع اور کھڑا کریں، اس بات کو یقینی بناتے ہوئے کہ یہ محفوظ طریقے سے لنگر انداز اور فعال ہے۔

8. تربیت اور دیکھ بھال

آپریٹرز کے لیے کرین کو محفوظ طریقے سے استعمال کرنے کے بارے میں تربیت فراہم کریں۔ باقاعدہ معائنہ اور سروسنگ کے لیے دیکھ بھال کا شیڈول قائم کریں۔



کمپنی نے ایک ذہین سازوسامان مینجمنٹ پلیٹ فارم نصب کیا ہے، اور ہینڈلنگ اور ویلڈنگ کے روبوٹ کے 310 سیٹ (سیٹ) نصب کیے ہیں۔ منصوبے کی تکمیل کے بعد، 500 سے زیادہ سیٹ (سیٹ) ہوں گے، اور آلات نیٹ ورکنگ کی شرح 95% تک پہنچ جائے گی۔ 32 ویلڈنگ لائنوں کو استعمال میں لایا گیا ہے، 50 کو نصب کرنے کا منصوبہ ہے، اور پوری پروڈکٹ لائن کی آٹومیشن کی شرح 85٪ تک پہنچ گئی ہے۔
