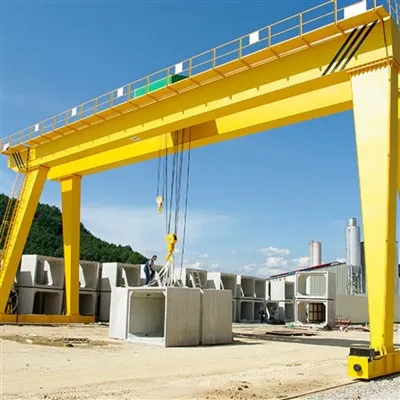

اپنی مرضی کے مطابق ڈبل گرڈر گینٹری کرین



A اپنی مرضی کے مطابق ڈبل گرڈر گینٹری کرینہیوی ڈیوٹی صنعتی ایپلی کیشنز کے لئے ڈیزائن کیا گیا ایک انتہائی موافقت پذیر مادی ہینڈلنگ حل ہے۔ مخصوص آپریشنل تقاضوں کو پورا کرنے کے لئے انجنیئر ، اس قسم کی گینٹری کرین میں دو پل گرڈرز شامل ہیں جو مضبوط ٹانگوں کے ذریعہ تعاون کرتے ہیں جو زمینی ریلوں کے ساتھ ساتھ حرکت کرتے ہیں ، جس سے یہ اعلی استحکام اور طاقت کے ساتھ بڑے بوجھ کو سنبھال سکتا ہے۔

یہ کرینیں بیرونی یا اندرونی ماحول کے لئے مثالی ہیں جہاں اوور ہیڈ کرینیں ممکن نہیں ہیں ، جیسے شپ یارڈز ، تعمیراتی مقامات ، لاجسٹک یارڈ اور مینوفیکچرنگ پلانٹس میں۔ حسب ضرورت ڈیزائن لفٹنگ کی صلاحیتوں (عام طور پر 5 سے 500 ٹن تک) ، اسپینز ، اونچائیوں اور لفٹنگ کی رفتار کی وسیع رینج کی اجازت دیتا ہے۔ اضافی خصوصیات جیسے ریموٹ کنٹرول سسٹم ، اینٹی سوی ٹکنالوجی ، دھماکے کے پروف اجزاء ، یا توسیعی ٹرالیوں کو کلائنٹ کی ضروریات کے مطابق مربوط کیا جاسکتا ہے۔

کلیدی خصوصیات:

ہیوی ڈیوٹی کی گنجائش:انتہائی بڑے اور بڑے بوجھ اٹھانے کے لئے موزوں ہے۔

کسٹم ڈیزائن:منفرد آپریشنل ، مقامی اور حفاظت کی ضروریات کو پورا کرنے کے لئے تیار کیا گیا ہے۔

اعلی صحت سے متعلق کنٹرول:ہموار ، درست اور محفوظ بوجھ ہینڈلنگ۔

استحکام:طویل مدتی وشوسنییتا کے ل high اعلی طاقت والے اسٹیل اور سنکنرن مزاحم اجزاء کے ساتھ بنایا گیا ہے۔

لچکدار آپریشن:مختلف موسمی حالات اور سائٹ کی رکاوٹوں میں کام کرسکتے ہیں۔

چاہے روٹین لفٹنگ یا خصوصی صنعتی کاموں کے لئے استعمال کیا جائے ، ایک تخصیص کردہ ڈبل گرڈر گینٹری کرین آپ کے مخصوص کاموں کے مطابق زیادہ سے زیادہ کارکردگی ، حفاظت اور پیداوری پیش کرتا ہے۔



بنیادی اجزاء: بیئرنگ ، گیئر ، گیئر باکس ، موٹر

اصل کی جگہ: ہینن ، چین

وارنٹی: 1 سال

وزن (کلوگرام): 2000 کلوگرام

ویڈیو سبکدوش ہونے والا انسپیکشن: فراہم کردہ

مشینری ٹیسٹ کی رپورٹ: فراہم کردہ

کلیدی الفاظ: گینٹری کرین

رنگین: اپنی مرضی کے مطابق

سائز: اپنی مرضی کے مطابق

ڈیزائن: کمپیوٹر کی اصلاح کا ڈیزائن

حفاظت: اعلی لچکدار فلیٹ کیبل پاور

درخواست: تعمیراتی صنعتی ، ورکشاپ ، گودام

ورکنگ کلاس: A 3- A8

سرٹیفیکیشن: آئی ایس او ، سی ای ، بی وی ، ایس جی ایس ، ٹی یو وی

طاقت کا ماخذ: 380 ~ 480V ، اپنی مرضی کے مطابق





1. ڈبل باکس گرڈرز

دو متوازی گرڈر پل کا ڈھانچہ تشکیل دیتے ہیں۔

اعلی طاقت اور استحکام کے لئے ڈیزائن کیا گیا ہے۔

صحت سے متعلق ویلڈنگ کے ساتھ اسٹیل پلیٹوں سے من گھڑت۔

مدت ، بوجھ کی گنجائش ، اور عیب کی ضروریات کے ل custom اپنی مرضی کے مطابق بنایا جاسکتا ہے۔



گینٹری کی ٹانگیں (معاون ڈھانچے)

سخت عمودی پل گرڈر کو زمینی چلانے کے طریقہ کار سے جوڑنے کی حمایت کرتا ہے۔

میں دستیاب ہےA- فریم, ایل کے سائز کا، یاU- فریمدرخواست پر منحصر ڈیزائن۔

سائٹ سے متعلق ضروریات کے مطابق اونچائی اور ساختی ڈیزائن میں حسب ضرورت۔



ٹرالی اور لہرانے والی اسمبلی

دونوں گرڈرز کے درمیان سوار ؛ پل کے ساتھ سفر کرتا ہے۔

پر مشتمل ہےلہرانے کا طریقہ کار(الیکٹرک یا ہائیڈرولک) عمودی لفٹنگ کے لئے۔

خصوصیت aڈبل ریل ٹرالیبھاری یا لمبے بوجھ کی مستحکم حرکت کے ل .۔

اختیاری خصوصیات:دوہری ہوسٹس, گھومنے والا ہک, دھماکے سے متعلق ڈیزائن.



3. end گاڑیاں

پل گرڈرز کے دونوں سروں پر واقع ہے۔

گینٹری رن وے کے ساتھ ساتھ کرین ٹریول کے لئے پہیے اور ڈرائیو موٹرز پر مشتمل ہے۔

بفرز ، پٹڑی سے روک تھام کے آلات ، اور حد سوئچ کے ساتھ لیس ہے۔





4. کرین ٹریول میکانزم

1)زمینی چلانے کا طریقہ کار

پر مشتمل ہےریل پٹریوں, پہیے اسمبلیاں، اورڈرائیو سسٹمطول بلد تحریک کے لئے۔

ہموار آپریشن کے ل drive عام طور پر ڈرائیو سسٹم کو فریکوینسی انورٹرز کے ساتھ موٹر کیا جاتا ہے۔

شامل کر سکتے ہیںریل کلیمپ, زنجیروں کو ڈریگ کریں، اورکیبل فیسٹنز.

2) کرین آپریٹنگ میکانزم کے افعال

ریلوں کے ساتھ نقل و حرکت: ٹریول میکانزم کا بنیادی کام گینٹری کرین کو زمین یا ساخت پر نصب کرین ریلوں کے ساتھ منتقل کرنا ہے۔ اس سے کرین پورے کام کرنے والے علاقے ، حرکت پذیر مواد اور بوجھ کو ایک نقطہ سے دوسرے مقام پر ڈھکنے کی اجازت دیتی ہے۔

گینٹری کے ڈھانچے کے لئے معاونت: سفری طریقہ کار گینٹری کے پورے ڈھانچے کی حمایت کرتا ہے ، جس میں مرکزی بیم اور کینٹیلیور شامل ہیں۔ یہ مدد تحریک کے دوران استحکام اور کرین کے محفوظ آپریشن کو یقینی بناتی ہے۔

لفٹنگ بوجھ: جیسے جیسے گینٹری کرین کی حرکت ہوتی ہے ، سفر کرنے کا طریقہ کار افقی طور پر بوجھ کی نقل و حرکت کی سہولت فراہم کرتا ہے ، جس سے کام کرنے والے علاقے میں بھاری مواد کو اٹھانے اور لے جانے کے لئے ایک موثر ذریعہ فراہم ہوتا ہے۔

سایڈست رفتار اور پوزیشننگ: یہ کرین کی رفتار اور پوزیشننگ کو کنٹرول کرنے کی صلاحیت فراہم کرتا ہے ، جو مواد کو سنبھالنے اور محفوظ کاموں کو یقینی بنانے میں صحت سے متعلق ہے۔

دوسرے میکانزم کے ساتھ انضمام: کرین ٹریول میکانزم دوسرے اجزاء جیسے ہاسٹنگ میکانزم اور ٹرالی سسٹم کے ساتھ ہم آہنگی میں کام کرتا ہے تاکہ موثر لفٹنگ اور بوجھ کی نقل و حرکت کو قابل بنایا جاسکے۔

سیف آپریشن اور استحکام: سفری طریقہ کار ریلوں کے ساتھ کرین کی ہموار ، محفوظ حرکت کو یقینی بناتا ہے ، جس سے گھٹیا یا غیر مستحکم تحریک سے وابستہ خطرات کو کم سے کم کیا جاتا ہے جو سازوسامان کو نقصان پہنچا سکتا ہے یا حفاظت سے سمجھوتہ کرسکتا ہے۔

موٹرز کے ذریعہ تقویت یافتہ: میکانزم عام طور پر برقی موٹرز یا ہائیڈرولک سسٹم کے ذریعہ چلتا ہے جو نقل و حرکت کے لئے ضروری طاقت فراہم کرتے ہیں۔ یہ موٹریں بھاری بوجھ کے تحت قابل اعتماد آپریشن پیش کرنے کے لئے بنائی گئیں ہیں۔

5. ٹرولی ٹریول میکانزم

1) ساختی ساخت

ٹرالی فریم: فریم ٹرالی کا بنیادی ساختی تعاون ہے ، جو بوجھ کو برداشت کرنے کے لئے ضروری سختی اور طاقت فراہم کرتا ہے۔ یہ عام طور پر بھاری بوجھ کے تحت استحکام اور خرابی کی مزاحمت کو یقینی بنانے کے لئے اعلی طاقت والے اسٹیل سے بنا ہوتا ہے۔

پہیے کا سیٹ: پہیے اکثر محور پر لگائے جاتے ہیں ، اور ان پہیے کے اندر بیئرنگ زیادہ بوجھ اٹھانے کی صلاحیت اور ہموار آپریشن کے لئے ڈیزائن کی گئی ہے۔

الیکٹرک ڈرائیو موٹر: ٹرالی کی نقل و حرکت ایک الیکٹرک موٹر کے ذریعہ چلتی ہے ، جو پہیے کے نظام کو گیئر باکس کے ذریعہ چلاتی ہے اور پلوں یا زنجیروں کا نظام۔ موٹر عام طور پر ٹرالی فریم پر نصب ہوتا ہے اور وہ ڈرائیو میکانزم کے ذریعہ پہیے سے منسلک ہوتا ہے ، جس سے آگے اور پسماندہ حرکت دونوں کی اجازت ہوتی ہے۔

2) ٹرالی آپریٹنگ میکانزم کا کام

1. لہرانے کی افقی حرکت

ٹرالی ، جو لہرانے کا طریقہ کار اٹھاتی ہے ، گینٹری ریل کے ساتھ افقی طور پر حرکت کرتی ہے۔ یہ افقی تحریک کرین کو کسی بڑے علاقے ، جیسے صحن ، گودی ، یا گودام جیسے مواد کو اٹھانے اور کم کرنے کے قابل بناتی ہے۔

2. ہموار اور عین مطابق پوزیشننگ

ٹرالی ٹریول میکانزم کو ٹرالی کی پوزیشن پر عین مطابق کنٹرول کے لئے ڈیزائن کیا گیا ہے۔ یہ یقینی بنانے کے لئے اہم ہے کہ مطلوبہ مقامات پر بوجھ اٹھا کر درست طریقے سے رکھا جائے۔

3. لہرانے کے طریقہ کار کی حمایت

لہرانے کا نظام عام طور پر ٹرالی پر سوار ہوتا ہے۔ ٹرالی ٹریول میکانزم نے لہرانے کو گینٹری کی لمبائی کو عبور کرنے کی اجازت دی ہے ، اس بات کو یقینی بناتے ہوئے کہ لفٹنگ کا سامان کاموں کے لئے درکار پورے علاقے کا احاطہ کرسکتا ہے۔

4. بوجھ کی تقسیم اور استحکام

ٹرالی کرین کے ڈھانچے میں یکساں طور پر بوجھ تقسیم کرنے میں مدد کرتی ہے۔ جیسے جیسے ٹرالی حرکت کرتا ہے ، بوجھ مستحکم رکھا جاتا ہے ، جس سے عدم توازن کا خطرہ کم ہوتا ہے جو حادثات کا باعث بن سکتا ہے۔

5. اسپیڈ کنٹرول

ٹرالی ٹریول میکانزم میں موٹریں ، گیئرز ، اور بعض اوقات متغیر فریکوینسی ڈرائیوز (VFDs) شامل ہیں ، جو ٹرالی کی نقل و حرکت کے لئے ضروری رفتار کنٹرول فراہم کرتے ہیں۔ اس سے مختلف آپریشنل ضروریات کو ڈھالنے میں مدد ملتی ہے ، چاہے صحت سے متعلق آہستہ آہستہ چلیں یا کارکردگی کے لئے جلدی سے۔

6. دیگر کرین کی نقل و حرکت کے ساتھ انضمام

ٹرالی ٹریول میکانزم کو گینٹری کی عمودی (لہرانے) اور طول بلد (گینٹری ٹریولنگ) تحریکوں کے ساتھ مربوط کیا گیا ہے۔ یہ ہموار اور ہم آہنگی کے عمل کو یقینی بنانے کے ل these ان افعال کے ساتھ ہم آہنگی میں کام کرتا ہے ، جس سے پیچیدہ لفٹیں اور مواد کی منتقلی آسان ہوجاتی ہے۔

7. حفاظت اور بوجھ ہینڈلنگ

میکانزم میں اکثر حفاظتی خصوصیات شامل ہوتی ہیں ، جیسے حد سوئچ یا سینسر ، ٹرالی کو اپنی آپریشنل حدود سے تجاوز کرنے یا رکاوٹوں سے ٹکرانے سے روکنے کے لئے ، پوری کرین آپریشن کی حفاظت کو بڑھانا۔

6. کرین پہی .ہ

1) پہیے کا فنکشن

پہیے کرین کے ڈھانچے کے لئے معاونت فراہم کرتے ہیں اور گینٹری کرین کو اپنے ٹریک کے ساتھ سفر کرنے کی اجازت دینے کے لئے ضروری ہیں۔ وہ کرین کے وزن اور آپریشنل حرکت سے پیدا ہونے والی قوتوں کو بھی جذب کرتے ہیں ، اور ٹریک اور دیگر کرین کے اجزاء کو پہنچنے والے نقصان کو روکنے کے لئے ان قوتوں کو تقسیم کرتے ہیں۔

کرین کے مقصد اور جو بوجھ اسے سنبھالتے ہیں اس پر منحصر ہے ، پہیے مختلف وزن کی صلاحیتوں کو سنبھالنے کے لئے انجنیئر ہیں۔ بڑی کرینیں یا بھاری لفٹنگ کے لئے استعمال ہونے والے افراد میں بڑے ، زیادہ مضبوط پہیے ہوں گے۔

2) ڈیزائن کی ضروریات

کرین پہیے عام طور پر کرین اور اس کے بوجھ کے وزن کو برداشت کرنے کے ل high اعلی طاقت والے اسٹیل یا مصر دات سے بنے ہوتے ہیں جبکہ مستقل حرکت اور بھاری بوجھ برداشت کرتے ہیں۔ پہیے اکثر ریلوں کے ساتھ ہموار اور مستحکم حرکت کو یقینی بنانے اور ان کو پٹڑی سے روکنے کے لئے فلانج کے ساتھ ڈیزائن کیے جاتے ہیں۔

7. کرین ہک

کینٹیلیور گینٹری کرین کا کرین ہک لفٹنگ اور ہینڈلنگ کے عمل میں ایک لازمی جزو ہے۔ اس ہک کا استعمال لہرانے والی کارروائیوں کے دوران بوجھ منسلک کرنے اور اس کی تائید کے لئے کیا جاتا ہے۔

ہک عام طور پر بھاری بوجھ کو سنبھالنے کے لئے اعلی طاقت والے اسٹیل سے بنا ہوتا ہے۔ اس کی ایک مڑے ہوئے شکل ہے ، سلنگز ، زنجیروں ، یا دوسرے لفٹنگ آلات سے محفوظ منسلک ہونے کے لئے گہری گلے کے ساتھ۔ ہک میں عام طور پر آپریشن کے دوران حادثاتی طور پر ڈھیلے ہونے سے بوجھ کو روکنے کے لئے حفاظتی لیچ ہوتا ہے۔

کرین ہک کا بنیادی کام کرین کے لفٹنگ میکانزم (جیسے لہرانے) کو بوجھ سے جوڑنا ہے۔ یہ گینٹری کرین کے بیم کے ساتھ چلتا ہے (جو گینٹری کے ڈھانچے کی ٹانگوں سے تائید کرتا ہے) اور اٹھانے کی ضروریات کے مطابق اٹھایا یا کم کیا جاسکتا ہے۔

موٹر

کینٹیلیور گینٹری کرین کی موٹر ایک اہم جزو ہے جو کرین کی مختلف حرکتوں کو چلانے کے لئے ذمہ دار ہے ، جیسے لہرانے ، ٹرالی سفر اور گینٹری کی تحریک۔ کرین کے ڈیزائن اور سائز پر منحصر ہے ، موٹر قسم اور وضاحتوں میں مختلف ہوسکتی ہے۔ موٹرز کو عام طور پر پی ایل سی (پروگرام قابل منطق کنٹرولر) یا وی ایف ڈی ایس (متغیر فریکوینسی ڈرائیوز) کے ذریعہ کنٹرول کیا جاتا ہے تاکہ موثر آپریشن کے ل speed رفتار اور ٹارک کو ایڈجسٹ کیا جاسکے۔

لہرانے والی موٹر: مقصد: بوجھ اٹھانے اور کم کرنے کے لئے لہرانے کو چلاتا ہے۔ موٹر کی قسم: عام طور پر ایک الیکٹرک موٹر ، اکثر AC انڈکشن موٹر۔ پاور: بوجھ کی گنجائش کے لحاظ سے مختلف ہوتی ہے ، جس میں کچھ کلو واٹ سے کئی سو کلو واٹ تک ہوتا ہے۔

ٹریولنگ موٹر (ٹرالی موومنٹ): مقصد: گینٹری ریل کے ساتھ ٹرالی کو منتقل کرتا ہے۔ موٹر کی قسم: عام طور پر ایک تین فیز اے سی موٹر۔ پاور: ٹرالی کی مطلوبہ رفتار اور صلاحیت کی بنیاد پر منتخب کیا جاتا ہے۔

گینٹری ٹریولنگ موٹر (پل کی نقل و حرکت): مقصد: گینٹری کے پورے ڈھانچے کو زمینی ریل کے ساتھ ساتھ منتقل کرتا ہے ، جس سے یہ بوجھ کے علاقے پر پھیلا ہوا ہے۔ موٹور کی قسم: ایک ہیوی ڈیوٹی الیکٹرک موٹر ، اکثر ٹھیک کنٹرول کے لئے متغیر اسپیڈ ڈرائیو (VSD) کے ساتھ۔ پاور: ٹرالی موٹر کی طرح لیکن عام طور پر زیادہ ، کیونکہ اس کو پوری کرین ڈھانچے کو منتقل کرنے کی ضرورت ہے۔

.

آواز اور روشنی کے الارم کا نظام اور حد سوئچ

1) آواز اور روشنی کے الارم کا نظام

کینٹیلیور گینٹری کرین کے لئے صوتی اور روشنی کے الارم کا نظام غیر معمولی حالات یا خطرات کی صورت میں بصری اور قابل سماعت سگنل فراہم کرکے حفاظت کو بڑھانے کے لئے ڈیزائن کیا گیا ہے۔ یہ الارم ممکنہ خطرات کے آس پاس میں آپریٹرز ، کارکنوں اور اہلکاروں کو متنبہ کرنے میں مدد کرتے ہیں۔

صوتی الارم (ہارن یا سائرن): مقصد: اہلکاروں کو کسی ہنگامی یا غیر معمولی صورتحال سے آگاہ کرتا ہے۔ ساؤنڈ: عام طور پر اونچی آواز میں اور توجہ مرکوز ، جیسے سائرن یا سینگ جس میں مختلف نمونوں (مسلسل ، وقفے وقفے سے ، یا پلسڈ) مختلف قسم کے انتباہات کا اشارہ ہوتا ہے۔

لائٹ الارم (اسٹروب لائٹ یا چمکتا ہوا بیکن): مقصد: ایک بصری انتباہ فراہم کرتا ہے جو ان علاقوں میں دیکھا جاسکتا ہے جہاں تنہا آواز موثر نہیں ہوسکتی ہے (جیسے ، شور کے ماحول میں یا فاصلے پر). لائٹ کی قسم: چمکتی یا گھومنے والی اسٹروب لائٹس یا بیکنز عام طور پر استعمال کی جاتی ہیں ، اکثر مختلف رنگوں کے ساتھ مختلف رنگ کی سطح کی نشاندہی کرنے کے لئے۔

سرخ: تنقیدی الارم (خطرناک صورتحال)

پیلا\/امبر: احتیاط (انتباہ یا غیر منظم مسئلہ)۔

بلیو: آپریشنل حیثیت یا ایک مختلف مخصوص حالت کی نشاندہی کرسکتا ہے۔

2) حد سوئچ

کینٹیلیور گینٹری کرین پر ایک حد سوئچ ایک حفاظتی آلہ ہے جو کرین کو زیادہ سے زیادہ سفر کرنے یا اس کی پہلے سے طے شدہ حدود سے آگے بڑھنے سے روکنے کے لئے استعمال ہوتا ہے۔ یہ کرین کے مناسب اور محفوظ آپریشن کو یقینی بنانے کے لئے ایک لازمی جزو ہے۔ کینٹیلیور گینٹری کرین عام طور پر ایک بڑے ڈھانچے پر مشتمل ہوتی ہے جس میں پل اور لہرانے کا طریقہ کار ہوتا ہے ، جو اکثر صنعتی ماحول جیسے بندرگاہوں یا گوداموں جیسے بھاری بوجھ اٹھانے اور منتقل کرنے کے لئے استعمال ہوتا ہے۔

حد سوئچ کا فنکشن:

پوزیشن کا پتہ لگانا: جب کرین کی لہرانے یا ٹرالی اپنی نامزد اختتامی پوزیشن پر پہنچ جاتی ہے (یا تو مکمل طور پر اٹھایا ، نیچے ، یا پٹری کے ساتھ ساتھ منتقل ہوتا ہے) تو حد سوئچ کا پتہ لگاتا ہے۔ اس سے زیادہ سفر کی وجہ سے میکانکی نقصان کو روکنے میں مدد ملتی ہے۔

حفاظت: یہ کرین کو اپنی حدود تک پہنچنے سے روکنے کے لئے ایک ناکام سیف کے طور پر کام کرتا ہے۔ اس سے حادثات کا خطرہ کم ہوجاتا ہے اور کرین اور آس پاس کے دونوں سازوسامان کی حفاظت ہوتی ہے۔

آٹومیشن: حد سوئچ کرین کے کنٹرول سسٹم سے منسلک ہوسکتے ہیں۔ جب حد سوئچ کو متحرک کیا جاتا ہے تو ، یہ کرین کو روکنے یا اس کی سمت کو الٹ کرنے کے لئے کنٹرول سسٹم کو سگنل بھیجتا ہے۔

گینٹری کرینوں کے لئے حد سوئچ کی اقسام:

مکینیکل حد سوئچ: جب کرین کی حد تک پہنچ جاتی ہے تو اس قسم کے رابطوں کو کھولنے یا بند کرنے کے لئے جسمانی ایکچوایٹر کا استعمال ہوتا ہے۔ یہ عام طور پر استعمال ہونے والا ، آسان اور لاگت سے موثر حل ہے۔

مقناطیسی حد سوئچ: یہ براہ راست رابطے کے بغیر کسی ہدف کی پوزیشن کا پتہ لگانے کے لئے مقناطیسی شعبوں کا استعمال کرتے ہیں ، جس سے زیادہ پائیدار اور دیرپا حل فراہم ہوتا ہے۔

قربت کی حد سوئچ: یہ کسی سینسر کا استعمال کرتے ہوئے بغیر کسی رابطے کے کسی ہدف کی موجودگی کا پتہ لگاتا ہے ، اور اکثر زیادہ جدید یا تیز رفتار ایپلی کیشنز میں استعمال ہوتا ہے۔

10. سیفٹی ڈیوائسز

1) 1. اوورلوڈ پروٹیکشن ڈیوائس

کرین کو اس کی درجہ بندی کی صلاحیت سے زیادہ بوجھ اٹھانے سے روکتا ہے۔

جب بوجھ محفوظ حدود سے تجاوز کرتا ہے تو الارم کو متحرک کرتا ہے یا لفٹنگ میکانزم میں بجلی کو کاٹ دیتا ہے۔

2. حد سوئچ

ہسٹنگ حد سوئچ: جب ہک سے زیادہ یا زیادہ کم کرنے سے بچنے کے ل the ہک اپنی اوپری یا نچلی حد تک پہنچ جاتا ہے تو لفٹنگ کے طریقہ کار کو روکتا ہے۔

سفر کی حد سوئچ: تصادم یا پٹریوں سے بچنے کے لئے کرین یا ٹرالی کی افقی حرکت کو محدود کرتا ہے۔

بوم زاویہ کی حد سوئچ (اگر قابل اطلاق ہے): یقینی بناتا ہے کہ بوم محفوظ کونیی حدود سے تجاوز نہیں کرتا ہے۔

3. ایمرجنسی اسٹاپ بٹن

ہنگامی صورتحال کی صورت میں آپریٹرز کو فوری طور پر کرین آپریشن روکنے کی اجازت دیتا ہے۔

عام طور پر کرین اور ریموٹ کنٹرول پر متعدد قابل رسائی مقامات پر نصب کیا جاتا ہے۔

4. اینٹی تصادم کے آلات

تصادم کو روکنے کے لئے کرین کے راستے میں رکاوٹوں یا دیگر سامانوں کا پتہ لگانے کے لئے سینسر (قربت سینسر یا لیزرز) استعمال کرتا ہے۔

آڈیبل الارم یا خودکار بریکنگ سسٹم شامل کرسکتے ہیں۔

5. ہوا کی رفتار کی نگرانی کا نظام

جب ہوا کی رفتار کی نگرانی کرتی ہے اور جب وہ آپریشن کے لئے محفوظ سطح سے تجاوز کرتا ہے تو انتباہات جاری کرتا ہے۔

کچھ سسٹم تیز ہواؤں کے دوران خود بخود کرین کو لاک کرتے ہیں یا لنگر انداز کرتے ہیں۔

6. بریکنگ سسٹم

مکینیکل بریک: اس بات کو یقینی بناتا ہے کہ جب حرکت میں نہ ہوں تو بوجھ اسٹیشنری رہے۔

ایمرجنسی بریکنگ سسٹم: بجلی کی ناکامی یا سسٹم میں خرابی کے دوران متحرک ہوجاتا ہے۔

7. ریل کلیمپ یا طوفان لاک

حرکت کو روکنے کے لئے طوفانوں یا تیز ہواؤں کے دوران پوزیشن میں کرین کو لاک کرتا ہے۔

8. بفر سسٹم

اثر جذب کرنے اور حادثاتی طور پر اوور ٹریول کے دوران نقصان کو کم کرنے کے لئے کرین کے سفر کے راستے کے اختتام پر نصب کیا گیا۔

9. لمحے کے اشارے (LMI)

بوجھ کے لمحے کی نگرانی کرتا ہے اور آپریٹر کو الرٹ کرتا ہے اگر کرین اپنے ٹپنگ پوائنٹ کے قریب پہنچے۔

10. سیفٹی انٹر لاکس

مخصوص کارروائیوں کو یقینی بناتا ہے ، جیسے لفٹنگ ، ٹرالی تحریک ، یا بوم ایڈجسٹمنٹ ، بیک وقت غیر محفوظ انداز میں نہیں کی جاسکتی ہے۔

11. قابل سماعت اور بصری انتباہی نظام

الارم: کرین آپریشن کے دوران یا کسی غلطی کی صورت میں قریبی اہلکاروں کو الرٹ کریں۔

سگنل لائٹس: کرین کی آپریشنل حیثیت کی نشاندہی کریں۔

12. تار رسی معائنہ اور حفاظت کی خصوصیات

رسی اوور وائنڈ پروٹیکشن: تار کی رسی کو زخموں کے غلط طریقے سے روکتا ہے ، جو حادثات کا باعث بن سکتا ہے۔

رسی بریک کا پتہ لگانا: تار کی رسی میں ٹوٹ پھوٹ یا سلیک کا پتہ لگاتا ہے اور آپریشن کو روکتا ہے۔

13. آپریٹر کیبن سیفٹی کی خصوصیات

آپریٹر کی تھکاوٹ کو کم سے کم کرنے کے لئے ایرگونومی طور پر ڈیزائن کردہ کنٹرولز۔

آگ بجھانے والے آلات اور دیگر ہنگامی سامان عام طور پر کیبن میں دستیاب ہیں۔

14. خودکار کرین مانیٹرنگ سسٹم (اختیاری)

بوجھ ، رفتار اور درجہ حرارت جیسے اہم پیرامیٹرز کی نگرانی کرتا ہے۔

بحالی اور خرابیوں کا سراغ لگانے کے لئے آپریشنل ڈیٹا اور غلطیاں ریکارڈ کرتا ہے۔

11.Control وضع

1) 1. دستی کنٹرول

تفصیل: آپریٹرز پش بٹن لاکٹ ، لیورز ، یا کنٹرول پینلز کو براہ راست سائٹ پر براہ راست استعمال کرتے ہوئے کرین کو دستی طور پر کنٹرول کرتے ہیں۔

خصوصیات:

استعمال اور برقرار رکھنے کے لئے آسان ہے۔

کم پیچیدہ لفٹنگ کاموں کے لئے موزوں ہے۔

ایپلی کیشنز: چھوٹے پیمانے پر آپریشنز یا کم آٹومیشن کی ضروریات والے مقامات میں استعمال ہوتا ہے۔

2. ریموٹ کنٹرول

تفصیل: آپریٹرز محفوظ فاصلے سے کرین کو چلانے کے لئے وائرلیس ریموٹ کنٹرول ڈیوائس کا استعمال کرتے ہیں۔

خصوصیات:

آپریٹر کو بوجھ سے صاف رہنے کی اجازت دے کر حفاظت کو بہتر بنایا۔

زیادہ سے زیادہ آپریشنل لچک۔

زیادہ پیچیدہ حرکتوں کو سنبھال سکتا ہے۔

ایپلی کیشنز: گودام ، لاجسٹک یارڈز ، اور دیگر ماحول جو اعلی صحت سے متعلق درکار ہیں۔

3. کیبن کنٹرول

تفصیل: آپریٹر کرین سے منسلک ایک کیبن میں بیٹھا ہے اور جوائس اسٹکس یا کنٹرول پینلز کا استعمال کرتے ہوئے آپریشنوں کو کنٹرول کرتا ہے۔

خصوصیات:

آپریٹر کو بوجھ اور ورکنگ ایریا کا واضح نظارہ فراہم کرتا ہے۔

ہیوی ڈیوٹی اور طویل مدتی کارروائیوں کے لئے موزوں ہے۔

ایپلی کیشنز: بڑے پیمانے پر صنعتی سائٹیں ، جیسے شپ یارڈز ، اسٹیل ملیں ، یا تعمیراتی سائٹیں۔

4. نیم خودکار کنٹرول

تفصیل: کچھ کاروائیاں (جیسے بار بار حرکتیں) خودکار ہیں ، جبکہ دوسروں کو دستی ان پٹ کی ضرورت ہوتی ہے۔

خصوصیات:

آپریٹر کے کام کا بوجھ کم کرتا ہے۔

بار بار کاموں کے ل efficiency کارکردگی کو بڑھاتا ہے۔

ایپلی کیشنز: اسمبلی لائنز ، لاجسٹک ہبس ، اور بار بار لفٹنگ اور پوزیشننگ میں شامل کام۔

5. مکمل طور پر خودکار کنٹرول

تفصیل: کرین پہلے سے پروگرام شدہ ہدایات یا سینسر آدانوں کی بنیاد پر خودمختاری سے چلاتی ہے۔

خصوصیات:

اعلی صحت سے متعلق اور کارکردگی.

انسانی غلطی کو ختم کرتا ہے اور مزدوری کے اخراجات کو کم کرتا ہے۔

نگرانی اور ڈیٹا تجزیہ کے ل often اکثر اسمارٹ سسٹم یا آئی او ٹی کے ساتھ مربوط۔

ایپلی کیشنز: بندرگاہیں ، خودکار گوداموں اور ماحول کو تیز رفتار ، عین مطابق کاموں کی ضرورت ہوتی ہے۔

6. ہائبرڈ کنٹرول (دستی + خودکار)

تفصیل: دستی اور خود کار طریقے سے کنٹرول کے اختیارات کو یکجا کرتا ہے ، جو کام کی ضروریات پر مبنی لچک کی اجازت دیتا ہے۔

خصوصیات:

آپریشنل ضروریات کو مختلف کرنے کے قابل۔

کنٹرول کی قربانی کے بغیر کارکردگی کو بڑھاتا ہے۔

درخواستیں: ایسی سائٹیں جن کے لئے انسانی نگرانی اور آٹومیشن دونوں کی ضرورت ہوتی ہے۔

12. اسکچچ



اہم تکنیکی





اپنی مرضی کے مطابق ڈبل گرڈر گینٹری کرین کے فوائد

اعلی بوجھ کی گنجائش

انتہائی بھاری اور بھاری بوجھ کو سنبھالنے کے لئے ڈیزائن کیا گیا ہے ، اکثر 500 ٹن یا اس سے زیادہ تک۔

جہاز سازی ، اسٹیل ملوں ، پرکاسٹ کنکریٹ ، اور کنٹینر ہینڈلنگ جیسی صنعتوں کا مطالبہ کرنے کے لئے مثالی۔

مخصوص ضروریات کے لئے حسب ضرورت

سائٹ کے حالات اور آپریشنل تقاضوں کے مطابق (مدت ، اونچائی ، رفتار ، کنٹرول کی قسم)۔

خصوصی منسلکات ، توسیعی ٹرالیوں ، یا اضافی ہوسٹس کے ساتھ لچکدار انضمام۔

اعلی ساختی استحکام

دوہری گرڈر بہتر بوجھ کی تقسیم اور ساختی سختی فراہم کرتے ہیں۔

لمبی مدت اور اعلی ڈیوٹی ایپلی کیشنز کے لئے موزوں جہاں صحت سے متعلق اور طاقت ضروری ہے۔

موثر جگہ کا استعمال

سنگل گرڈر ڈیزائن کے مقابلے میں بہتر کلیئرنس اور اعلی ہک ہائٹس کی پیش کش کرتا ہے۔

گھر کے اندر اور باہر دونوں کرین کے نیچے زیادہ سے زیادہ ورک اسپیس کی اجازت دیتا ہے۔

مضبوط اور قابل اعتماد

اعلی معیار کے مواد کے ساتھ تعمیر کیا گیا ہے اور مسلسل ، ہیوی ڈیوٹی کے استعمال کے لئے ڈیزائن کیا گیا ہے۔

یہاں تک کہ سخت ماحول میں بھی طویل خدمت کی زندگی کے ساتھ کم بحالی کی ضروریات۔

حفاظتی خصوصیات میں اضافہ

جدید حفاظتی آلات جیسے اوورلوڈ پروٹیکشن ، اینٹی تصادم کے نظام ، ایمرجنسی اسٹاپس ، اور ونڈ پروف میکانزم سے لیس۔

اختیاری سمارٹ ٹیکنالوجیز جیسے بوجھ مانیٹرنگ اور سوی کنٹرول آپریشنل حفاظت کو بہتر بناتے ہیں۔

لچکدار آپریشن کے طریقوں

آپریٹر سکون اور موافقت کے ل Cab کیبن کنٹرول ، لاکٹ کنٹرول ، یا وائرلیس ریموٹ کنٹرول کے ذریعے چل رہا ہے۔

صنعت 4 کے مطابق خودکار یا نیم خودکار نظاموں کی حمایت کرتا ہے۔ 0 معیارات۔

بیرونی استعمال کے لئے موسم کی مزاحمت

بارش ، ہوا ، دھول اور درجہ حرارت کی مختلف حالتوں کا مقابلہ کرنے کے لئے ڈیزائن کیا گیا ہے۔

بیرونی ماحول میں استحکام کے لئے ریل کلیمپ ، طوفان کے تالے ، اور حفاظتی ملعمع کاری شامل ہیں۔

بڑے پیمانے پر منصوبوں کے لئے سرمایہ کاری مؤثر

اوور ہیڈ بیم جیسے مستقل عمارت کے ڈھانچے کی ضرورت کو ختم کرتا ہے۔

بڑے بیرونی ورک زون میں عارضی یا متحرک لفٹنگ آپریشنز کے لئے مثالی۔

آسان تنصیب اور توسیع

ماڈیولر ڈیزائن سائٹ پر آسانی سے اسمبلی اور مستقبل کی اسکیل ایبلٹی کی اجازت دیتا ہے۔

بڑی ساختی تبدیلیوں کے بغیر منتقل یا اپ گریڈ کیا جاسکتا ہے۔





1. تعمیراتی صنعت

بھاری تعمیراتی مواد جیسے اسٹیل بیم ، کنکریٹ بلاکس ، اور دیگر تعمیراتی اجزاء اٹھانا۔

تعمیراتی مقامات پر مواد کی نقل و حمل اور پوزیشننگ۔

2. مینوفیکچرنگ کی سہولیات

پروڈکشن لائنوں میں بڑے اجزاء یا مشینری کو سنبھالنا۔

پودوں کے اندر خام مال یا تیار سامان منتقل کرنا۔

3. شپ یارڈز اور بندرگاہیں

جہازوں سے کنٹینرز یا کارگو لوڈنگ اور ان لوڈ کرنا۔

بھاری جہاز کے اجزاء یا بحالی کا سامان لے جانا۔

4. گودام اور رسد

آؤٹ ڈور یا انڈور اسٹوریج والے علاقوں میں سامان کو اسٹیک کرنا اور ان کا اہتمام کرنا۔

ٹرک یا ریل کاروں کو لوڈ کرنا اور ان لوڈ کرنا۔

5. ایرو اسپیس اور ہوا بازی

بڑے ہوائی جہاز کے اجزاء ، جیسے جسم ، پنکھ ، یا انجنوں سے نمٹنا۔

بحالی اور اسمبلی کی کارروائیوں کی حمایت کرنا۔

6. ریلوے یارڈز

ریلوے کے اجزاء جیسے پٹریوں یا بوگیوں کو اٹھانا اور پوزیشننگ کرنا۔

ریلوے کارگو کو لوڈ کرنا اور ان لوڈ کرنا۔

7. اسٹیل ملیں اور فاؤنڈری

بھاری اسٹیل پلیٹوں ، کنڈلی ، یا کاسٹنگ کو منتقل کرنا۔

پگھلے ہوئے دھات کے کنٹینرز کو سنبھالنا۔

8. کان کنی اور بھاری صنعتیں

کان کنی کے کاموں میں بھاری سامان اور مواد کی نقل و حمل۔

اسمبلی یا مرمت کے لئے بڑی مشینری کو سنبھالنا۔

9. پاور پلانٹس

ٹربائنوں ، جنریٹرز اور دیگر بھاری بجلی کے سامان کو انسٹال کرنا یا برقرار رکھنا۔

جوہری یا تھرمل پودوں میں ایندھن یا کچرے کے کنٹینر کی نقل و حمل۔

کرینپیداوار طریقہ کار

1. ڈیزائن اور انجینئرنگ

ضرورت کا تجزیہ

مؤکل کی خصوصیات (بوجھ کی گنجائش ، مدت ، اونچائی ، کام کرنے کا ماحول ، وغیرہ) کو سمجھیں۔

آپریشنل پیرامیٹرز کا تعین کریں: اونچائی ، سفر کی رفتار ، ورکنگ فریکوینسی وغیرہ اٹھانا۔

ابتدائی ڈیزائن

تصوراتی ڈیزائن اور 3D ماڈل بنائیں۔

طاقت اور ماحولیاتی حالات پر مبنی مواد کا انتخاب کریں۔

تفصیلی انجینئرنگ

تفصیلی انجینئرنگ ڈرائنگ (ساختی اجزاء ، میکانزم ، بجلی کے نظام) تیار کریں۔

حفاظت کو یقینی بنانے کے لئے تناؤ اور تھکاوٹ کا تجزیہ کریں۔

2. مادی خریداری

ماخذ اعلی معیار کے مواد ، بشمول:

ساختی اجزاء کے لئے اسٹیل پلیٹیں اور پروفائلز۔

موٹرز ، گیئر بکس اور دیگر مکینیکل حصے۔

بجلی کے نظام اور کنٹرول اجزاء۔

معیار کے معیارات کی تعمیل کو یقینی بنانے کے لئے مواد کا معائنہ کریں۔

3. من گھڑت

ساختی جزو کی تانے بانے

اسٹیل کے ڈھانچے (مین گرڈر ، کینٹیلیور بازو ، ٹانگوں وغیرہ) کو کاٹ ، ویلڈ اور جمع کریں۔

عین مطابق صف بندی اور طول و عرض کو یقینی بنائیں۔

سنکنرن کے تحفظ کے لئے سطح کا علاج (جیسے ، شاٹ بلاسٹنگ ، پینٹنگ) انجام دیں۔

مکینیکل اسمبلی

مکینیکل حصوں کو جمع کریں (ٹرالی ، لہرانے ، پہیے ، وغیرہ)۔

موٹرز ، گیئر باکسز ، اور ڈرائیو سسٹم انسٹال کریں۔

بجلی کی اسمبلی

بجلی کے اجزاء (کنٹرول پینل ، کیبلز ، سینسر) انسٹال کریں۔

فعالیت کو یقینی بنانے کے لئے سسٹم کو تار اور مربوط کریں۔

4. معیار کا معائنہ

مادی معائنہ

مادی سرٹیفیکیشن کی تصدیق کریں اور ٹیسٹ کروائیں (جیسے ، ٹینسائل ٹیسٹ)۔

ساختی معائنہ

ویلڈ کوالٹی کا معائنہ کریں (جیسے ، الٹراسونک ٹیسٹنگ)۔

جہتی درستگی اور سطح کو ختم کرنے کو یقینی بنائیں۔

اسمبلی معائنہ

تمام حصوں (مکینیکل اور بجلی) کی سیدھ اور فعالیت کو چیک کریں۔

لوڈ ٹیسٹنگ

محفوظ آپریشن کو یقینی بنانے کے لئے جامد اور متحرک بوجھ ٹیسٹ کروائیں۔

5. فیکٹری قبولیت کی جانچ (چربی)

ایک جامع آزمائشی رن کا انعقاد ، بشمول:

مکمل بوجھ اور اوورلوڈ ٹیسٹ۔

حفاظتی آلات کی فعالیت (جیسے ، حدود سوئچ ، ہنگامی بریک)۔

ٹرالی ، لہرانے ، اور کرین ٹریول کا ہموار آپریشن۔

دستاویز کے نتائج اور کلائنٹ کی منظوری حاصل کریں۔

6. بے ترکیبی اور پیکنگ

کرین کو نقل و حمل کے حصوں میں جدا کریں۔

نقل و حمل کے دوران نقصان کو روکنے کے لئے اجزاء کو محفوظ طریقے سے پیک کریں۔

موثر resembly کے ل a ایک پیکنگ لیبل لیبل لگائیں اور تیار کریں۔

7. نقل و حمل

مناسب نقل و حمل کے طریقوں کا استعمال کرتے ہوئے کرین کے اجزاء کو انسٹالیشن سائٹ پر پہنچائیں۔

8. تنصیب اور کمیشننگ

سائٹ پر اسمبلی

ساختی اجزاء اور مکینیکل سسٹم کو جمع کریں۔

بجلی کے نظام اور کنٹرول پینل انسٹال کریں۔

انشانکن اور جانچ

سائٹ سے متعلق شرائط کے لئے کرین سسٹم کی بحالی کریں۔

کارکردگی کی تصدیق کے لئے سائٹ پر بوجھ کی جانچ کریں۔

9. ہینڈ اوور

محفوظ آپریشن اور بحالی کے بارے میں مؤکل کے اہلکاروں کو تربیت فراہم کریں۔

تکنیکی دستاویزات فراہم کریں (صارف دستی ، بحالی گائیڈ ، سرٹیفکیٹ)۔

مؤکل سے حتمی منظوری اور قبولیت حاصل کریں۔

10. فروخت کے بعد کی حمایت

وارنٹی خدمات اور بحالی کی مدد کی پیش کش کریں۔

ضرورت کے مطابق اسپیئر پارٹس اور تکنیکی مدد فراہم کریں۔

ورکشاپ کا نظارہ:

کمپنی نے ذہین سازوسامان کے انتظام کا پلیٹ فارم انسٹال کیا ہے ، اور اس نے روبوٹ کو سنبھالنے اور ویلڈنگ کے 310 سیٹ (سیٹ) انسٹال کیا ہے۔ منصوبے کی تکمیل کے بعد ، 500 سے زیادہ سیٹ (سیٹ) ہوں گے ، اور سامان نیٹ ورکنگ کی شرح 95 ٪ تک پہنچ جائے گی۔ 32 ویلڈنگ لائنوں کو استعمال میں لایا گیا ہے ، 50 کو انسٹال کرنے کا منصوبہ بنایا گیا ہے ، اور پوری پروڈکٹ لائن کی آٹومیشن ریٹ 85 ٪ تک پہنچ گئی ہے۔
