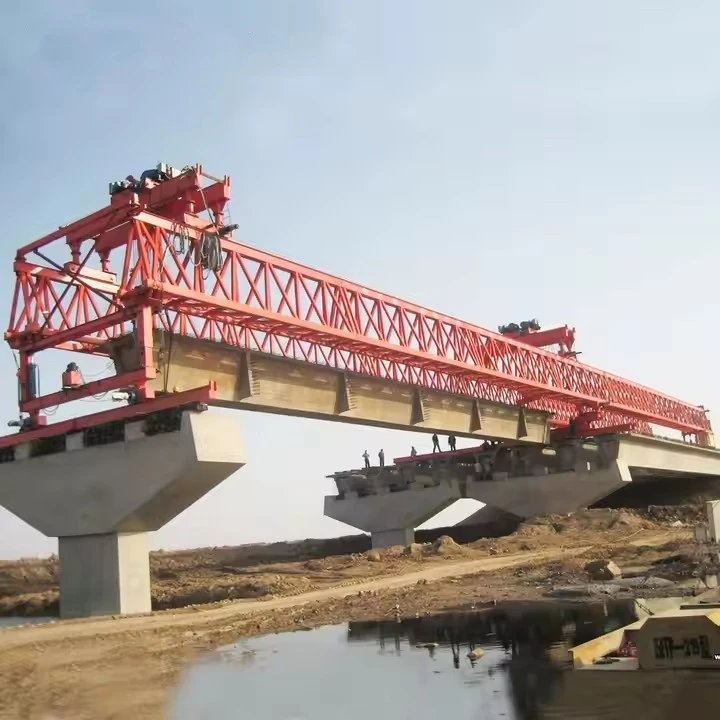

800ton بیم لانچر کرین

ایک 800- ٹن بیم لانچر کرین ایک ہیوی ڈیوٹی لفٹنگ مشین ہے جو بڑے پیمانے پر بوجھ سنبھالنے کے لئے ڈیزائن کی گئی ہے ، عام طور پر جہاز سازی ، پل کی تعمیر ، اور بڑے پیمانے پر صنعتی منصوبوں جیسی صنعتوں میں استعمال ہوتی ہے۔ اس کے کلیدی پہلوؤں کا ایک خرابی یہ ہے:





800- ٹن بیم لانچر کرین کی کلیدی خصوصیات:
لفٹنگ کی گنجائش - 800 میٹرک ٹن (≈1،763،700 پونڈ) تک اٹھاسکتی ہے ، جس سے یہ جہاز کے حصوں ، پل گرڈرز یا صنعتی ماڈیولز جیسے انتہائی بھاری اجزاء کے ل suitable موزوں ہے۔

بیم لانچر میکانزم-بڑے بیم (جیسے ، پل کی تعمیر میں) لانچ کرنے اور اس کی پوزیشن کے ل specialized مہارت حاصل ہے ، اکثر خود سے چلنے والے یا ریل ماونٹڈ سسٹم کے ساتھ۔

ساخت کی قسم:

گینٹری کرین (شپ یارڈز جیسے بڑے کھلے علاقوں کے لئے)

اوور ہیڈ برج کرین (انڈور بھاری من گھڑت دکانوں کے لئے)

کرالر کرین (کسی نہ کسی خطے پر نقل و حرکت کے لئے)

پاور سسٹم:

الیکٹرک (انڈور/شپ یارڈ کے استعمال کے لئے)

ڈیزل/ہائیڈرولک (آؤٹ ڈور/موبائل ایپلی کیشنز کے لئے)

کنٹرول سسٹم:

ریڈیو ریموٹ کنٹرول

اعلی درجے کی بوجھ مانیٹرنگ کے ساتھ کیبن سے چلنے والا

حفاظت کی خصوصیات:

اوورلوڈ تحفظ

اینٹی سوی ٹکنالوجی

ہنگامی بریکنگ





800- ٹن بیم لانچر کرین کی تصریح
1. عمومی وضاحتیں
صلاحیت: 800 میٹرک ٹن (زیادہ سے زیادہ لفٹنگ کی گنجائش)

قسم: ماڈیولر/سیلف لانچنگ گینٹری کرین یا ریل ماونٹڈ لانچر

درخواست: پرکاسٹ بیم کھڑا (جیسے ، باکس گرڈرز ، یو بیم ، پلوں کے لئے ٹی بیم)

ڈیزائن کے معیارات: آئی ایس او 4301 ، ایف ای ایم 1.001 ، EN 13001 ، ASME B30.2









ایک 800 ٹن بیم لانچر کرین ایک ہیوی ڈیوٹی گینٹری یا پل کرین ہے جو بڑے بیموں کو سنبھالنے کے لئے ڈیزائن کیا گیا ہے ، عام طور پر پل کی تعمیر ، جہاز سازی ، یا بھاری صنعتی ایپلی کیشنز میں استعمال ہوتا ہے۔ ذیل میں اس طرح کے کرین کے کلیدی اجزاء ہیں:

1. اہم ساختی اجزاء
مین گرڈر (پل بیم)-بنیادی بوجھ اٹھانے کا ڈھانچہ جو کام کے علاقے کو پھیلا دیتا ہے۔

اختتامی گاڑیاں (گینٹری کی ٹانگیں) - مرکزی گرڈر کی حمایت کریں اور پہیے/سفری میکانزم کو گھر بنائیں۔

سپورٹ کالم (اگر طے شدہ)-گینٹری کرینوں کے ل these ، یہ طے شدہ یا ریل ماونٹڈ ہوسکتے ہیں۔

2. لہرانے کا طریقہ کار
ہوسٹ موٹر اینڈ گیئر باکس - لفٹنگ پاور (عام طور پر بجلی یا ہائیڈرولک) فراہم کرتا ہے۔

تار رسی اور ڈرم-اٹھانے کے لئے ڈھول پر ہیوی ڈیوٹی اسٹیل کیبلز کے زخم۔

ہک بلاک اور شیواس-بوجھ تقسیم کرنے کے لئے ملٹی فال پلنی سسٹم۔

بوجھ لیمیٹر اور اوورلوڈ پروٹیکشن - درجہ بندی کی گنجائش کے اندر محفوظ آپریشن کو یقینی بناتا ہے۔

3. ٹرالی اور ٹراورس سسٹم
ٹرالی فریم - بوجھ کو پوزیشن میں رکھنے کے لئے مرکزی گرڈر کے ساتھ ساتھ حرکت کرتا ہے۔

ٹرالی ڈرائیو موٹرز - افقی تحریک طاقت۔

پہیے اور ریلیں - گرڈر کے ساتھ ساتھ ٹرالی کی رہنمائی کرتی ہے۔

4. سفری میکانزم (طول بلد تحریک)
کرین ٹریول موٹرز - رن وے ریلوں کے ساتھ ساتھ حرکت کرتی ہے۔

پہیے اور بوگیز - کرین کی حمایت اور حرکت کرتے ہیں۔

ریل ٹریک اور فاؤنڈیشن-ہموار سفر کے لئے ہیوی ڈیوٹی ریلیں۔

5. کنٹرول اور بجلی کے نظام
آپریٹر کیبن یا ریموٹ کنٹرول - عین مطابق بوجھ ہینڈلنگ کے لئے۔

متغیر فریکوینسی ڈرائیوز (VFDs) - ہموار ایکسلریشن/سست روی۔

حد سوئچ اور سینسر-زیادہ سفر کو روکتا ہے۔

بجلی کی فراہمی (فیسٹون سسٹم یا کیبل ریل) - حرکت پذیر حصوں میں بجلی فراہم کرتی ہے۔

6. حفاظت اور معاون اجزاء
انیمومیٹر (بیرونی استعمال کے ل)) - ہوا کی رفتار پر نظر رکھتا ہے۔

اینٹی تصادم کا نظام-دیگر کرینوں کے ساتھ جھڑپوں کو روکتا ہے۔

بریک (مکینیکل اور ایمرجنسی) - ضرورت پڑنے پر حرکت کو روکتا ہے۔

آؤٹگرگرس/اسٹیبلائزر - لفٹنگ کے دوران اضافی مدد کے لئے۔

7. اختیاری خصوصیات
ہائیڈرولک کلیمپنگ سسٹم - بیم کو محفوظ بنانے کے لئے۔

لیزر رہنمائی - عین مطابق پوزیشننگ کے لئے۔

خودکار بوجھ کی پوزیشننگ - بار بار کاموں کے ل .۔









ایک 800 ٹن بیم لانچر کرین ایک ہیوی ڈیوٹی لفٹنگ مشین ہے جو بڑے پیمانے پر بوجھ سنبھالنے کے لئے ڈیزائن کی گئی ہے ، عام طور پر جہاز سازی ، پل کی تعمیر ، اور بڑے پیمانے پر صنعتی منصوبوں جیسی صنعتوں میں استعمال ہوتی ہے۔ اس کے کلیدی فوائد یہ ہیں:

1. اعلی بوجھ کی گنجائش (800 ٹن)
آسانی کے ساتھ انتہائی بھاری بیم ، گرڈرز ، اور تیار شدہ حصوں کو اٹھانے اور منتقل کرنے کی صلاحیت رکھتا ہے۔

کارکردگی کو بہتر بنانے ، متعدد کرینوں یا دستی ہینڈلنگ کی ضرورت کو کم کرتا ہے۔

2. صحت سے متعلق اور کنٹرول
اعلی درجے کی ہائیڈرولک یا الیکٹرک سسٹم ہموار اور عین مطابق بوجھ کی پوزیشننگ کی اجازت دیتے ہیں۔

بڑے ساختی اجزاء کو انسٹال کرنے کے لئے مثالی جہاں ملی میٹر سطح کی درستگی کی ضرورت ہے۔

3. درخواستوں میں استعداد
پل کی تعمیر (پرکاسٹ طبقات کو لانچ کرنے) ، جہاز سازی (بڑے ہل حصوں کو سنبھالنے) ، اور صنعتی منصوبوں (پاور پلانٹس ، ریفائنریز) میں استعمال کیا جاتا ہے۔

مختلف منسلکات (اسپریڈر بیم ، گرفت ، وغیرہ) کے ساتھ اپنی مرضی کے مطابق بنایا جاسکتا ہے۔

4. حفاظت میں اضافہ
حادثات کو روکنے کے لئے لوڈ لمحے کے اشارے (LMI) ، اینٹی سوی سسٹم ، اور اوورلوڈ تحفظ سے لیس ہے۔

بڑے پیمانے پر بوجھ کو منتقل کرتے وقت دستی مزدوری کے خطرات کو کم کرتا ہے۔

5. وقت اور لاگت کی کارکردگی
بڑے تیار شدہ حصوں کو جلدی سے رکھ کر تعمیر کو تیز کرتا ہے۔

متعدد چھوٹے کرینوں یا دستی دھاندلی کی ضرورت کو کم کرکے مزدوری کے اخراجات کو کم کرتا ہے۔

6. چیلنجنگ ماحول میں موافقت
محدود جگہوں پر کام کرسکتے ہیں جہاں دیگر بھاری کرینیں (جیسے کرالر یا ٹاور کرینیں) فٹ نہیں ہوسکتی ہیں۔

کچھ ماڈلز نقل و حرکت کے ل self خود سے چلنے والے یا ریل ماونٹڈ سسٹم کی خصوصیت رکھتے ہیں۔

7. فاؤنڈیشن کی ضروریات کو کم کرنا
ٹاور کرینوں کے برعکس ، کچھ بیم لانچرز وزن کو موثر انداز میں تقسیم کرتے ہیں ، جو زمینی تیاری کی ضروریات کو کم کرتے ہیں۔

8. آٹومیشن اور ریموٹ آپریشن
جدید ورژن میں محفوظ اور زیادہ موثر ہینڈلنگ کے لئے خودکار کنٹرول یا ریموٹ آپریشن شامل ہوسکتے ہیں۔

عام استعمال کے معاملات:
پل کی تعمیر: پرکاسٹ کنکریٹ بیم یا اسٹیل گرڈرز کا آغاز کرنا۔

شپ یارڈز: جہاز کے بڑے حصوں کو جگہ پر منتقل کرنا۔

بھاری صنعتی منصوبے: ری ایکٹرز ، بوائیلرز ، یا بڑی مشینری انسٹال کرنا۔

نتیجہ:
ایک 800- ٹن بیم لانچر کرین بڑے پیمانے پر تعمیر اور صنعتی منصوبوں میں بھاری لفٹنگ کے لئے ایک طاقتور ، موثر اور محفوظ حل ہے۔ اس کی اعلی صلاحیت ، صحت سے متعلق اور موافقت بڑے پیمانے پر ساختی اجزاء سے نمٹنے کے ل it اسے ناگزیر بناتی ہے۔





ایک 800- ٹن بیم لانچر کرین ایک ہیوی ڈیوٹی لفٹنگ سسٹم ہے جو بڑے پیمانے پر تعمیراتی منصوبوں کے لئے ڈیزائن کیا گیا ہے ، خاص طور پر پل کی تعمیر ، بھاری صنعتی تعمیر ، اور بنیادی ڈھانچے کی بڑی ترقی میں۔

بنیادی درخواستیں
پل کی تعمیر
پرکاسٹ کنکریٹ یا اسٹیل پل کے حصے کا آغاز کرنا

بڑے پل گرڈرز کھڑا کرنا (باکس گرڈرز ، آئی بیم ، وغیرہ)

لمبی مدت کے پلوں کے لئے مکمل اسپین سیکشنز کی پوزیشننگ

متوازن کینٹیلیور تعمیراتی طریقوں کے ساتھ کام کرنا

بھاری صنعتی منصوبے
ریفائنریوں اور کیمیائی پودوں میں بڑے عمل کے سامان کی تنصیب کرنا

بجلی کے پودوں میں بھاری ساختی اجزاء رکھنا

مینوفیکچرنگ کی سہولیات میں بڑے صنعتی ماڈیول جمع کرنا

بنیادی ڈھانچے کی ترقی
شاہراہوں اور ریلوے کے لئے بڑے ویاڈکٹ حصوں کو کھڑا کرنا

ڈوبے ہوئے ٹیوب سرنگوں کے لئے سرنگ کے حصے انسٹال کرنا

ڈیموں اور تالوں کے لئے بھاری پرکاسٹ اجزاء کی پوزیشننگ کرنا





1. تعارف
800- ٹن بیم لانچر کرین ایک ہیوی ڈیوٹی لفٹنگ اور لانچنگ سسٹم ہے جو پل کی تعمیر ، پیشگی بیم کی تنصیب ، اور بڑے پیمانے پر انفراسٹرکچر پروجیکٹس میں استعمال ہوتا ہے۔ اس دستاویز میں پروڈکشن کے طریقہ کار کا خاکہ پیش کیا گیا ہے ، جس میں ڈیزائن ، من گھڑت ، اسمبلی ، جانچ اور کوالٹی کنٹرول شامل ہیں۔

2. ڈیزائن اور انجینئرنگ
2.1 ڈیزائن کی وضاحتیں
لفٹنگ کی گنجائش: 800 میٹرک ٹن

اسپین: ایڈجسٹ (عام طور پر 30m - 60m)

پاور سسٹم: ہائیڈرولک/الیکٹرک

کنٹرول سسٹم: PLC پر مبنی ریموٹ آپریشن کے ساتھ

حفاظت کی خصوصیات: اوورلوڈ پروٹیکشن ، ہنگامی بریک ، اینٹی سوی سسٹم

2.2 ساختی تجزیہ
بوجھ کی تقسیم کے لئے محدود عنصر تجزیہ (FEA)

متحرک بوجھ کی جانچ کے نقوش

آئی ایس او 4301 ، EN 13001 ، اور ASME B30 معیارات کی تعمیل

2.3 منظوری اور سرٹیفیکیشن
تیسری پارٹی کے انجینئرنگ فرموں کے ذریعہ ڈیزائن کا جائزہ لیا گیا

مقامی ریگولیٹری تقاضوں کی تعمیل

3. مادی خریداری
3.1 کلیدی اجزاء
مین گرڈر: اعلی طاقت والا اسٹیل (ASTM A572/A992)

اختتامی گاڑیاں: ہیوی ڈیوٹی پہیے کے ساتھ تقویت یافتہ اسٹیل

لہرانے کا طریقہ کار: تار کی رسیاں ، ہائیڈرولک سلنڈر ، اور شیواس

الیکٹریکل اور ہائیڈرولک سسٹم: موٹرز ، پمپ ، کنٹرول پینل

3.2 سپلائر قابلیت
مصدقہ اسٹیل سپلائرز (آئی ایس او 9001)

معروف مینوفیکچررز (بوش ریکسروت ، پارکر) کے ہائیڈرولک اجزاء

4. من گھڑت عمل
4.1 کاٹنے اور مشینی
صحت سے متعلق کے لئے CNC پلازما/لیزر کاٹنے

کنکشن پوائنٹس کی سوراخ کرنے اور گھسائی کرنے والی

4.2 ویلڈنگ اور اسمبلی
مین گرڈرز کے لئے ڈوبے ہوئے آرک ویلڈنگ (ایس اے آر)

ویلڈ سالمیت کے لئے الٹراسونک ٹیسٹنگ (UT) اور مقناطیسی ذرہ معائنہ (MPI)

ٹرالیوں کی اسمبلی ، لہرانے اور اختتامی گاڑیوں کی اسمبلی

4.3 سطح کا علاج
سینڈ بلاسٹنگ (SA 2.5 معیار)

سنکنرن مزاحمت کے لئے ایپوسی پرائمر + پولیوریتھین ٹاپ کوٹ

5. اسمبلی اور انضمام
5.1 مکینیکل اسمبلی
اختتامی گاڑیوں پر اہم گرڈروں کا بڑھنا

ونچز اور ٹرالیوں کو لہرانے کی تنصیب

لیزر لگانے کے ساتھ سیدھ کی جانچ پڑتال

5.2 الیکٹریکل اور ہائیڈرولک انضمام
کنٹرول پینل اور سینسر کی وائرنگ

ہائیڈرولک نلی روٹنگ اور پریشر ٹیسٹنگ

6. جانچ اور کمیشننگ
6.1 فیکٹری قبولیت ٹیسٹ (چربی)
جامد بوجھ ٹیسٹ: 100 ٪ SWL (800 ٹن) + 25 ٪ اوورلوڈ (1000 ٹن)

متحرک بوجھ ٹیسٹ: درجہ بندی کی گنجائش پر لفٹنگ اور ٹریورنگ

فنکشنل ٹیسٹ: ایمرجنسی اسٹاپ ، حد سوئچز ، اور ریموٹ کنٹرول

6.2 سائٹ کمیشننگ
پروجیکٹ سائٹ پر کھڑا کرنا

حقیقی حالات کے تحت حتمی بوجھ ٹیسٹ

7. کوالٹی کنٹرول اور دستاویزات
7.1 معائنہ کے مراحل
خام مال کا معائنہ

من گھڑت کے دوران جہتی چیک

بھیجنے سے پہلے حتمی معائنہ

7.2 دستاویزات
میٹریل سرٹیفکیٹ (ایم ٹی سی)

ویلڈنگ کے طریقہ کار کی وضاحتیں (WPS)

ٹیسٹ رپورٹس (چربی ، این ڈی ٹی)

آپریشن اور بحالی کا دستی

8. ترسیل اور تنصیب
ماڈیولر حصوں میں منتقل کیا گیا

تربیت یافتہ تکنیکی ماہرین کے ذریعہ سائٹ پر اسمبلی

آپریٹر کی تربیت فراہم کی گئی

9. حفاظت اور تعمیل
او ایس ایچ اے/آئی ایس او سیفٹی کی تعمیل

وقتا فوقتا بحالی کا شیڈول

نتیجہ
بھاری لفٹنگ کے کاموں میں وشوسنییتا اور حفاظت کو یقینی بنانے کے لئے 800-} ٹن بیم لانچر کرین کی تیاری میں سخت انجینئرنگ ، صحت سے متعلق من گھڑت ، اور مکمل جانچ شامل ہے۔





کمپنی نے ذہین سازوسامان کے انتظام کا پلیٹ فارم انسٹال کیا ہے ، اور اس نے روبوٹ کو سنبھالنے اور ویلڈنگ کے 310 سیٹ (سیٹ) انسٹال کیا ہے۔ منصوبے کی تکمیل کے بعد ، 500 سے زیادہ سیٹ (سیٹ) ہوں گے ، اور سامان نیٹ ورکنگ کی شرح 95 ٪ تک پہنچ جائے گی۔ 32 ویلڈنگ لائنوں کو استعمال میں لایا گیا ہے ، 50 کو انسٹال کرنے کا منصوبہ بنایا گیا ہے ، اور پوری پروڈکٹ لائن کی آٹومیشن ریٹ 85 ٪ تک پہنچ گئی ہے۔
