120ton برج بیم لانچر

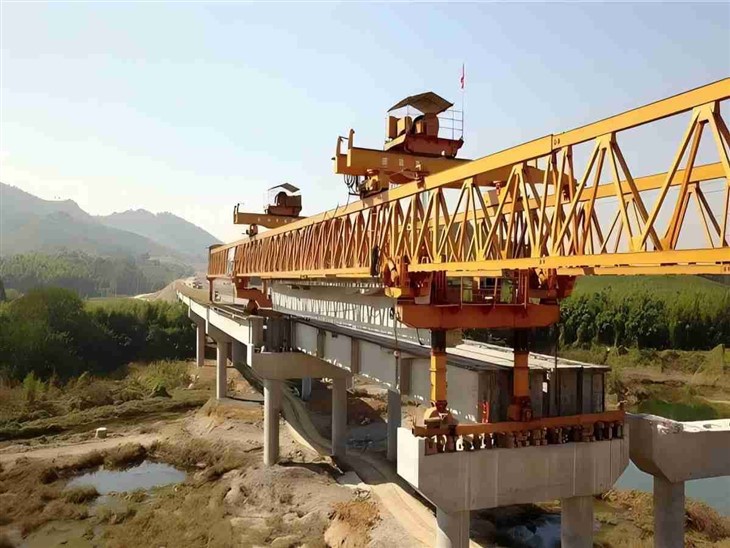

120- ٹن برج بیم لانچربھاری ڈیوٹی تعمیراتی سامان کا ایک خصوصی ٹکڑا ہے جو پلوں کے لئے پرکاسٹ کنکریٹ بیم کی موثر اور محفوظ تنصیب کے لئے ڈیزائن کیا گیا ہے۔ یہ عام طور پر ہائی وے ، ریلوے ، اور ویاڈکٹ کی تعمیر میں استعمال ہوتا ہے ، جس سے کم سے کم مزدوری اور زیادہ سے زیادہ حفاظت کے ساتھ بڑے بیموں کی تیز اور عین مطابق جگہ کا تعین ہوتا ہے۔





ایک 120- ٹن برج بیم لانچر ہیوی ڈیوٹی آلات کا ایک خاص ٹکڑا ہے جو تعمیراتی منصوبوں کے دوران پل بیم اٹھانے اور رکھنے کے لئے ڈیزائن کیا گیا ہے۔ اس کی کلیدی خصوصیات یہ ہیں:

1. بوجھ کی گنجائش اور ڈھانچہ
لفٹنگ کی گنجائش: 120 ٹن ، بڑے پرکاسٹ بیموں کو سنبھالنے کے لئے موزوں۔

ڈھانچہ: عام طور پر ایک اہم گرڈر ، سپورٹ ٹانگوں اور ٹرالی سسٹم پر مشتمل ہوتا ہے۔

مواد: استحکام اور استحکام کے ل high اعلی طاقت والا اسٹیل۔

2 کام کرنے کا طریقہ کار
گرڈر لانچنگ سسٹم: ریل سسٹم کا استعمال کرتے ہوئے ایک مدت سے دوسرے میں بیم منتقل کرتا ہے۔

ٹرالی میکانزم: لفٹنگ اور پوزیشننگ بیم کے لئے ایک ونچ سے لیس ہے۔

ہائیڈرولک یا الیکٹرک ڈرائیو: ہموار آپریشن اور عین مطابق کنٹرول کو یقینی بناتا ہے۔

3. آپریشنل خصوصیات
اسپین موافقت: مختلف پل کی لمبائی کے ل suitable موزوں۔

سایڈست سپورٹ ٹانگوں: مختلف خطوں اور کام کے حالات میں لچک کی اجازت دیتا ہے۔

ریموٹ اور دستی کنٹرول: آپریشن میں حفاظت اور صحت سے متعلق کو بڑھاتا ہے۔

4. حفاظت کی خصوصیات
اوورلوڈ پروٹیکشن: زیادہ وزن مشین کو نقصان پہنچانے سے روکتا ہے۔

اینٹی ٹیلٹ سسٹم: بھاری بوجھ کو سنبھالتے وقت توازن برقرار رکھتا ہے۔

ایمرجنسی اسٹاپ سسٹم: ناکامی کی صورت میں فوری طور پر بند ہونے کو یقینی بناتا ہے۔

5. نقل و حرکت اور تنصیب
ماڈیولر ڈیزائن: جمع ، جدا ہونا اور نقل و حمل کو آسان بناتا ہے۔

خود سے چلنے والا نظام: برج کے گھاٹوں پر آزادانہ طور پر حرکت کرتا ہے۔

کمپیکٹ ڈھانچہ: سخت تعمیراتی مقامات کے لئے موزوں۔

6. درخواست کے علاقے
ہائی وے اور ریلوے برج کی تعمیر

شہری اوور پاس اور ویاڈکٹس

پرکاسٹ کنکریٹ گرڈر کھڑا کرنا





ایک 120- ٹن پل بیم لانچر بھاری مشینری کا ایک خاص ٹکڑا ہے جو پل کی تعمیر میں پرکاسٹ کنکریٹ بیم کھڑا کرنے کے لئے استعمال ہوتا ہے۔ اس کی مخصوص وضاحتیں یہ ہیں:

1. جنرل پیرامیٹرز
لفٹنگ کی گنجائش: 120 ٹن

قابل اطلاق پل کا دورانیہ: 20–50 میٹر (ماڈل کے لحاظ سے مختلف ہوتا ہے)

قابل اطلاق بیم کی قسم: پرکاسٹ کنکریٹ بیم (ٹی بیم ، باکس گرڈر ، آئی بیم ، وغیرہ)

ساخت کی قسم: ٹراس یا باکس گرڈر لانچر

2. مکینیکل وضاحتیں
گرڈر کی اہم لمبائی: 35–55 میٹر (حسب ضرورت)

لانچنگ کی رفتار: 3–5 میٹر\/منٹ (مختلف ہوتی ہے)

بیم عضو تناسل کا طریقہ: متوازن کینٹیلیور یا فل اسپین اسمبلی

ٹریک کی قسم: ریل ماونٹڈ یا ربڑ تھکا ہوا

3. لہرانے کا طریقہ کار
لفٹنگ ونچ کی گنجائش: 120 ٹن

لفٹنگ کی رفتار: 0. 5–5 میٹر\/منٹ

ونچز کی تعداد: 2 یا 4 (ڈیزائن پر مبنی)

4. سفر کا طریقہ کار
ٹرانسورس موونگ اسپیڈ: 2–6 میٹر\/منٹ

طولانی حرکت کی رفتار: 3–8 میٹر\/منٹ

پاور ماخذ: ہائیڈرولک یا الیکٹرک موٹر

5. بجلی کی فراہمی
وولٹیج: 380V\/50Hz (حسب ضرورت)

کنٹرول وضع: ریموٹ کنٹرول + دستی آپریشن

6. حفاظت کی خصوصیات
اوورلوڈ تحفظ

ایمرجنسی اسٹاپ سسٹم

اینٹی ڈیلمنٹ پروٹیکشن

10 میٹر\/سیکنڈ تک ہوا کی مزاحمت









ایک 120- ٹن برج بیم لانچر (جسے برج گرڈر لانچر یا برج کھڑا کرین بھی کہا جاتا ہے) پلوں کے ل prec پرکاسٹ کنکریٹ یا اسٹیل گرڈرز کو کھڑا کرنے کے لئے استعمال کیا جاتا ہے۔ یہ کئی اہم اجزاء پر مشتمل ہے:

1. اہم ڈھانچہ
مین گرڈر: بنیادی بوجھ اٹھانے والا بیم جو پل پر پھیلا ہوا ہے۔

سپورٹ ٹانگوں (سامنے اور پیچھے): ایڈجسٹ ٹانگیں جو گھاٹ پر لانچر کی حمایت کرتی ہیں۔

اختتامی بیم: دونوں سروں پر واقع ہے ، مرکزی گرڈر کو معاون ٹانگوں سے جوڑتا ہے۔

2. لفٹنگ اور لہرانے کا نظام
ونچز اور ہوسٹس: پرکاسٹ گرڈرز کو اٹھانے اور پوزیشن میں لانے کے لئے استعمال کیا جاتا ہے۔

تار رسیاں اور پلیاں: لفٹنگ اور نقل و حرکت کو کنٹرول کرنے کے لئے ضروری ہے۔

ہائیڈرولک سسٹم: لفٹنگ اور پوزیشننگ کے لئے طاقت فراہم کرتا ہے۔

3. سفر کا طریقہ کار
ریل یا ٹریک سسٹم: لانچر کو پل کی سیدھ کے ساتھ چلنے کی اجازت دیتا ہے۔

ٹرالی میکانزم: لہرانے کے نظام کو آگے پیچھے منتقل کرتا ہے۔

ڈرائیو موٹرز اور گیئر سسٹم: نقل و حرکت اور پوزیشننگ فراہم کرتا ہے۔

4. حفاظت اور کنٹرول کا نظام
الیکٹرک کنٹرول سسٹم: آٹومیشن کے لئے پی ایل سی (پروگرام قابل منطق کنٹرولر)۔

ریموٹ کنٹرول پینل: آپریٹرز کو لانچر کو محفوظ طریقے سے کنٹرول کرنے کی اجازت دیتا ہے۔

سینسر اور حد سوئچ: حفاظت کو یقینی بنائیں اور اوورلوڈنگ کو روکیں۔

بریکنگ سسٹم: بے قابو حرکت کو روکتا ہے۔

5. بجلی کی فراہمی کا نظام
الیکٹرک یا ہائیڈرولک پاور یونٹ: اٹھانے اور نقل و حرکت کے لئے ضروری توانائی فراہم کرتا ہے۔

کیبلز اور کنیکٹر: قابل اعتماد بجلی کی ترسیل کو یقینی بنائیں۔

6. سپورٹ اور استحکام کے اجزاء
کاؤنٹر وائٹس: ڈھانچے کو متوازن کرتا ہے اور جھکاؤ کو روکتا ہے۔

ایڈجسٹ سپورٹ: مختلف خطوں پر استحکام کو یقینی بناتا ہے۔









ایک 120- ٹن برج بیم لانچر پل کی تعمیر کے دوران پرکاسٹ برج گرڈرز یا بیم کو لانچ کرنے کے لئے استعمال ہونے والے سامان کا ایک خصوصی ٹکڑا ہے۔ یہ عام طور پر بڑے پیمانے پر انفراسٹرکچر پروجیکٹس جیسے ہائی وے اور ریلوے پلوں میں استعمال ہوتا ہے۔ یہاں 120-} ٹن برج بیم لانچر کے کچھ کلیدی فوائد ہیں:

1. اعلی لفٹنگ کی گنجائش
120- ٹن کی گنجائش اس کو بڑے اور بھاری پرکاسٹ پل بیم کو سنبھالنے کی اجازت دیتی ہے ، جس سے یہ پل کی تعمیر کے مختلف منصوبوں کے لئے موزوں ہے۔

2. کارکردگی میں اضافہ
بیم کے آغاز کے عمل کو ہموار کرتے ہوئے متعدد کرینوں کی ضرورت کو کم کرتا ہے۔

تعمیر کی رفتار کو تیز کرتا ہے ، منصوبے کی ٹائم لائنز اور مزدوری کے اخراجات کو کم سے کم کرتا ہے۔

3. بہتر حفاظت
اعلی درجے کی حفاظت کی خصوصیات کے ساتھ ڈیزائن کیا گیا ہے ، بشمول اوورلوڈ تحفظ اور استحکام کے طریقہ کار۔

دستی ہینڈلنگ اور روایتی کرین پر مبنی لفٹنگ سے وابستہ خطرات کو کم کرتا ہے۔

4. پل کی تعمیر میں استعداد
مختلف قسم کے پل اسپین کے لئے موزوں ہے ، بشمول محض سپورٹ بیم ، مسلسل بیم ، اور کینٹیلیور پل۔

ہائی وے اور ریلوے پل کی تعمیر دونوں کے لئے استعمال کیا جاسکتا ہے۔

5. پیچیدہ خطوں میں موافقت
چیلنجنگ ماحول میں کام کرسکتا ہے ، بشمول پہاڑی علاقوں ، ندیوں اور شہری علاقوں کو محدود جگہ کے ساتھ۔

ان علاقوں میں تعمیر کو قابل بناتا ہے جہاں کرین تک رسائی مشکل ہے۔

6. لاگت سے موثر حل
بڑے کرینوں اور وسیع پیمانے پر سہاروں پر انحصار کم کرتا ہے ، جس سے تعمیراتی اخراجات مجموعی طور پر کم ہوتے ہیں۔

سڑک کی بندشوں اور ٹریفک میں خلل کو کم سے کم کرتا ہے۔

7. صحت سے متعلق اور آٹومیشن
بیم کی درست پوزیشننگ اور سیدھ کے ل auto خودکار کنٹرول سسٹم سے لیس ہے۔

ریموٹ کنٹرول آپریشن صحت سے متعلق کو بڑھاتا ہے اور انسانی مداخلت کو کم کرتا ہے۔

8. ماڈیولر اور حسب ضرورت
مخصوص منصوبے کی ضروریات کو پورا کرنے کے لئے اپنی مرضی کے مطابق بنایا جاسکتا ہے ، جیسے لمبائی اور بیم کے سائز۔

ماڈیولر ڈیزائن آسان نقل و حمل اور اسمبلی کی اجازت دیتا ہے۔





ایک 120- ٹن برج بیم لانچر برج کے گھاٹوں پر پرکاسٹ بیم یا گرڈرز کو اٹھانے اور رکھنے کے لئے پل کی تعمیر کے منصوبوں میں استعمال ہونے والی بھاری مشینری کا ایک خصوصی ٹکڑا ہے۔ یہ لانچر بڑے پیمانے پر انفراسٹرکچر منصوبوں کے لئے ضروری ہیں ، خاص طور پر شاہراہ اور ریلوے پلوں کے لئے۔

ایک 120- ٹن برج بیم لانچر کی ایپلی کیشنز
ہائی وے برج کی تعمیر

پل کے دوران پرکاسٹ کنکریٹ یا اسٹیل گرڈرز کو اٹھانے اور رکھنے کے لئے استعمال کیا جاتا ہے۔

محدود جگہوں یا محدود کرین تک رسائی والے علاقوں میں موثر انداز میں کام کرتا ہے۔

ریلوے پل کی تعمیر

طویل عرصے تک بھاری ریلوے برج گرڈرز کو لانچ کرنے کے لئے ضروری ہے۔

تیز رفتار ریلوے منصوبوں کے لئے صحت سے متعلق صف بندی کو یقینی بناتا ہے۔

شہری وایاڈکٹ تعمیر

پری بلٹ بیم کو انسٹال کرنے کے لئے بلند میٹرو اور شہری ٹرانسپورٹ پروجیکٹس میں استعمال کیا جاتا ہے۔

گنجان شہر کے ماحول میں تعمیراتی وقت کو کم کرتا ہے۔

ندی اور وادی کراسنگز

ندیوں ، وادیوں یا گورجوں پر پل بنانے کے لئے استعمال کیا جاتا ہے جہاں زمینی رسائی مشکل ہے۔

عارضی سہاروں یا کشتیوں کی ضرورت کو ختم کرتا ہے۔

اوور پاس اور فلائی اوور تعمیر

ٹریفک میں خلل ڈالے بغیر موجودہ سڑکوں یا ریلوے کی پٹریوں پر پل گرڈرز کو موثر انداز میں انسٹال کرتا ہے۔

بڑی کرینوں پر انحصار کم کرتا ہے۔

طبقہ پل کی تعمیر

پریکاسٹ سیگمنٹل پل کی تعمیر کی تکنیک کے ساتھ مل کر استعمال کیا جاسکتا ہے۔

ترتیب میں پرکاسٹ طبقات کو لانچ کرنے میں مدد کرتا ہے۔





1. ڈیزائن اور انجینئرنگ
پروجیکٹ کی وضاحتیں (مدت ، لفٹنگ کی صلاحیت ، سائٹ کے حالات) کی تصدیق کریں۔

ساختی اور مکینیکل ڈیزائن (CAD ڈرائنگ ، FEM تجزیہ)۔

برقی اور ہائیڈرولک سسٹم ڈیزائن۔

2. مادی خریداری
اعلی طاقت کا ساختی اسٹیل (Q345B یا مساوی)۔

ہائیڈرولک سسٹم کے اجزاء (پمپ ، سلنڈر ، ہوز)۔

موٹرز ، ونچز ، اور لفٹنگ میکانزم۔

الیکٹریکل کنٹرول سسٹم (پی ایل سی ، سینسر ، وائرنگ)۔

فاسٹنرز ، ویلڈنگ کا مواد ، اور حفاظتی سامان۔

3. من گھڑت اور مینوفیکچرنگ
3.1 اسٹیل ڈھانچے کی تانے بانے
کاٹنے: اسٹیل پلیٹوں کی CNC کاٹنے۔

ویلڈنگ: کلیدی جوڑوں کے لئے مکمل دخول ویلڈنگ۔

مشینی: اجزاء کی صحت سے متعلق ڈرلنگ اور تشکیل۔

سطح کا علاج: سینڈ بلاسٹنگ ، زنگ پروف پروف کوٹنگ ، اور پینٹنگ۔

3.2 مکینیکل اور ہائیڈرولک اسمبلی
اہم لفٹنگ میکانزم (ونچز ، پلیاں ، ہکس) کی تنصیب۔

ہائیڈرولک سلنڈر اور پائپنگ سسٹم کا انضمام۔

موٹر اور گیئر باکس اسمبلی۔

3.3 بجلی کے نظام کا انضمام
پی ایل سی کنٹرول سسٹم کی تنصیب۔

وائرنگ اور سینسر پلیسمنٹ۔

ایمرجنسی اسٹاپ اور حفاظت کی خصوصیات۔

4. اسمبلی اور پری ٹیسٹنگ
فیکٹری میں حصوں کی پری اسمبلی۔

انفرادی اجزاء پر ٹیسٹ لوڈ کریں۔

ہائیڈرولک اور بجلی کے نظام کا فنکشنل ٹیسٹ۔

5. فیکٹری لوڈ ٹیسٹنگ
کوئی بوجھ ٹیسٹ نہیں: نقل و حرکت اور سیدھ کی جانچ پڑتال۔

جامد بوجھ ٹیسٹ: 120- ٹن کے برابر وزن کے ساتھ جانچ۔

متحرک بوجھ ٹیسٹ: مصنوعی شرائط کے تحت آپریشن۔

6. بے ترکیبی اور نقل و حمل
آسانی سے دوبارہ رہنے کے ل all تمام اجزاء کو نشان زد کرنا۔

سائٹ پر پیکنگ اور نقل و حمل۔

7. سائٹ پر انسٹالیشن اور کمیشننگ
گینٹری کھڑا کرنے اور سیدھ۔

برج لانچر کی آخری اسمبلی۔

حقیقی سائٹ کے حالات میں جانچ کرنا۔

8. تربیت اور ہینڈ اوور
محفوظ آپریشن کے لئے آپریٹر کی تربیت۔

بحالی کی رہنمائی اور خرابیوں کا سراغ لگانا۔

آخری ہینڈ اوور اور دستاویزات۔





کمپنی نے ذہین سازوسامان کے انتظام کا پلیٹ فارم انسٹال کیا ہے ، اور اس نے روبوٹ کو سنبھالنے اور ویلڈنگ کے 310 سیٹ (سیٹ) انسٹال کیا ہے۔ منصوبے کی تکمیل کے بعد ، 500 سے زیادہ سیٹ (سیٹ) ہوں گے ، اور سامان نیٹ ورکنگ کی شرح 95 ٪ تک پہنچ جائے گی۔ 32 ویلڈنگ لائنوں کو استعمال میں لایا گیا ہے ، 50 کو انسٹال کرنے کا منصوبہ بنایا گیا ہے ، اور پوری پروڈکٹ لائن کی آٹومیشن ریٹ 85 ٪ تک پہنچ گئی ہے۔
