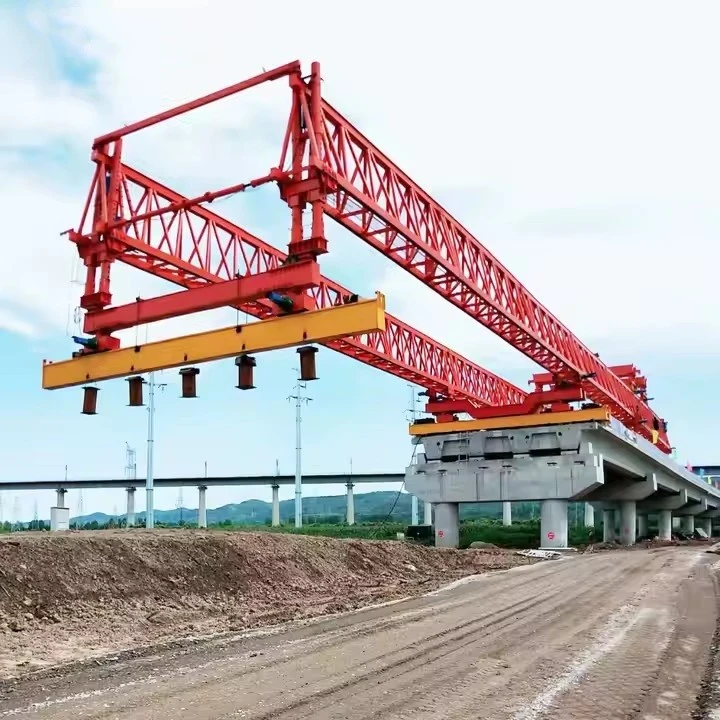

280 ٹن برج بیم لانچر



برج گرڈر لانچرز کی اقسام
گرڈر لانچنگ گینٹری (GLG)

پری کاسٹ کنکریٹ یا اسٹیل گرڈرز لانچ کرنے کے لیے استعمال کیا جاتا ہے۔

متعدد سوراخوں کو پھیلا سکتا ہے اور تعمیراتی ترقی کے ساتھ آگے بڑھ سکتا ہے۔

متوازن کینٹیلیور کی تعمیر کے لیے موزوں ہے۔

لانچنگ نوز (بڑھتی ہوئی لانچنگ کے طریقے کے لیے)

ایک عارضی ڈھانچہ جو گرڈر کے سامنے سے منسلک ہوتا ہے تاکہ لانچنگ کے دوران انحراف کو کم کیا جا سکے۔

انکریمنٹل لانچنگ طریقہ میں استعمال کیا جاتا ہے جہاں پل ڈیک کو حصوں میں بنایا جاتا ہے اور آگے بڑھایا جاتا ہے۔

سیلف-پروپیلڈ ماڈیولر ٹرانسپورٹرز (SPMTs)

پہیوں والی گاڑیاں جو بھاری گرڈروں کو تنصیب کی جگہ پر لے جاتی ہیں۔

انتہائی قابل تدبیر اور بھاری گرڈر پلیسمنٹ کے لیے استعمال کیا جاتا ہے۔

اوور ہیڈ لانچنگ گینٹری

پہلے سے تعمیر شدہ پل کے حصوں کے اوپر چلتا ہے۔

اوپر سے نئے گرڈر لفٹیں اور پوزیشن کریں۔

انڈر سلنگ لانچنگ گینٹری

پل کے ڈیک کے نیچے حرکت کرتا ہے۔

اونچائی کی پابندیوں کے ساتھ اکثر شہری علاقوں میں استعمال ہوتا ہے۔

280-ٹن برج بیم لانچر ایک ہیوی ڈیوٹی مشین ہے جو پل کی تعمیر کے منصوبوں میں بڑے پل بیم، گرڈرز، یا سیگمنٹس کی موثر تنصیب کے لیے بنائی گئی ہے۔ ذیل میں اس کی اہم خصوصیات ہیں:

1. زیادہ بوجھ کی صلاحیت
280 ٹن تک کے بیم کو سنبھالنے کے لیے ڈیزائن کیا گیا ہے، جو اسے بڑے-اسپین پل کی تعمیر کے لیے موزوں بناتا ہے۔

بیم کی مختلف اقسام (ٹی-بیم، آئی-بیم، باکس گرڈرز وغیرہ) کو سپورٹ کرنے کے قابل۔

2. سایڈست اسپین اور اونچائی
مختلف پل کی چوڑائی کو ایڈجسٹ کرنے کے لیے متغیر اسپین کی چوڑائی۔

مختلف بلندیوں پر عین مطابق بیم کی جگہ کے لیے اونچائی کی ایڈجسٹمنٹ۔

3. خود-پروپیلڈ اور موبلٹی
تعمیراتی مقامات پر ہموار حرکت کے لیے کرالرز یا ربڑ کے ٹائروں سے لیس۔

کچھ ماڈلز لچکدار پوزیشننگ کے لیے 360 ڈگری گردش کی خصوصیت رکھتے ہیں۔

4. ہائیڈرولک لفٹنگ سسٹم
مطابقت پذیر ہائیڈرولک سلنڈر متوازن اٹھانے اور کم کرنے کو یقینی بناتے ہیں۔

درست بیم سیدھ کے لئے صحت سے متعلق کنٹرول.

5. ماڈیولر اور قابل توسیع ڈیزائن
مختلف پراجیکٹ کی ضروریات کے لیے توسیع یا دوبارہ تشکیل دی جا سکتی ہے۔

کچھ ورژن ایک سے زیادہ لانچروں کو اضافی-طویل وقفوں کے لیے مل کر کام کرنے کی اجازت دیتے ہیں۔

6. استحکام اور حفاظت کی خصوصیات
آپریشن کے دوران ٹانگوں کو ٹپکنے سے روکنے کے لیے آؤٹ ٹریگرز یا ٹانگوں کو مستحکم کرنا۔

اوورلوڈنگ کو روکنے کے لیے خودکار بوجھ کی نگرانی۔

حفاظت کے لیے ایمرجنسی بریکنگ سسٹم۔

7. ریموٹ اور خودکار کنٹرول
آپریٹر کی حفاظت اور سہولت کے لیے وائرلیس ریموٹ کنٹرول۔

کچھ جدید ماڈلز میں نیم-خودکار پوزیشننگ سسٹم شامل ہیں۔

8. خطوں کے مطابق موافقت
مناسب استحکام کے ساتھ ناہموار یا نرم زمین پر کام کر سکتے ہیں۔

شہری، ہائی وے، اور ریلوے پل کے منصوبوں میں استعمال کے لیے موزوں ہے۔

9. فاسٹ اسمبلی اور ختم کرنا
ماڈیولر اجزاء ڈاؤن ٹائم کو کم کرتے ہوئے فوری سیٹ اپ اور ٹیر ڈاؤن کی اجازت دیتے ہیں۔

10. معیارات کی تعمیل
بین الاقوامی حفاظت اور انجینئرنگ کے معیارات (ISO، OSHA، وغیرہ) پر پورا اترتا ہے۔



یہاں 280 ٹن برج بیم لانچر (جسے گینٹری لانچر یا لانچنگ گرڈر بھی کہا جاتا ہے) کے لیے ایک عمومی تصریح کا خاکہ ہے، جو عام طور پر پری کاسٹ پل کی تعمیر میں استعمال ہوتا ہے۔ مینوفیکچرر اور پروجیکٹ کی ضروریات کے لحاظ سے اصل وضاحتیں مختلف ہو سکتی ہیں۔

280-ٹن برج بیم لانچر - تکنیکی تفصیلات
1. عمومی تفصیل
قسم: ماڈیولر، خود- لانچنگ گینٹری سسٹم

مقصد: ہینڈلنگ، نقل و حمل، اور پری کاسٹ کنکریٹ بیم لگانا (گرڈر، باکس بیم، ٹی-بیم، وغیرہ)

زیادہ سے زیادہ لفٹنگ کی صلاحیت: 280 میٹرک ٹن

دورانیے کی لمبائی کے لیے موزوں: عام طور پر 30m–60m (کنفیگریشن کی بنیاد پر سایڈست)

2. ساختی اجزاء
مین گرڈر:

اعلی-طاقت والا سٹیل ٹراس یا باکس گرڈر ڈیزائن

سایڈست لمبائی (مختلف اسپین کے لیے ماڈیولر حصے)

معاون ٹانگیں/فریم:

اونچائی ایڈجسٹمنٹ کے لیے ہائیڈرولک یا مکینیکل لفٹنگ سسٹم

بیم لگانے کے دوران استحکام کے لیے آؤٹ ٹرگرز

لانچنگ نوز (اگر قابل اطلاق ہو):

انکریمنٹل لانچنگ کے لیے قابل توسیع فرنٹ سیکشن

ٹرالی اور لہرانے کا نظام:

تار کی رسی/کلیمپ کے ساتھ الیکٹرک یا ہائیڈرولک ونچ

عین مطابق پوزیشننگ کے لیے پس منظر کی نقل و حرکت کی صلاحیت

3. پاور اینڈ ڈرائیو سسٹم
پروپلشن:

الیکٹرک یا ڈیزل-طاقت سے چلنے والی ڈرائیو موٹرز (کرالر/وہیل-کی بنیاد پر)

خود-ریموٹ/دستی کنٹرول کے ساتھ چلنے والا

ہائیڈرولک نظام:

لانچر کو اٹھانے، بیلنس کرنے اور ایڈجسٹ کرنے کے لیے

کنٹرول سسٹم:

PLC-کی بنیاد پر یا دستی کنٹرولز سیفٹی انٹرلاک کے ساتھ

4. کارکردگی کے پیرامیٹرز
اٹھانے کی رفتار: ~0.5–2 میٹر/منٹ (ایڈجسٹ ایبل)

سفر کی رفتار: ~3–10 میٹر/منٹ (اَن لوڈ شدہ)

زیادہ سے زیادہ کام کرنے والی ہوا کی رفتار: 13.8 میٹر فی سیکنڈ سے کم یا اس کے برابر (بیفورٹ اسکیل 6)

درجہ بندی: 3% سے کم یا اس کے برابر (زمینی حالات پر منحصر ہے)

5. حفاظتی خصوصیات
اوورلوڈ پروٹیکشن سسٹم

اینٹی-سلپ بریک اور لاکنگ میکانزم

ایمرجنسی اسٹاپ فنکشنز

ہوا کی رفتار کی نگرانی اور الارم

6. درخواستیں
ہائی ویز، ریلوے، اور وایاڈکٹس کے لیے پری کاسٹ گرڈر کھڑا کرنا

متوازن کینٹیلیور کی تعمیر کے لیے موزوں ہے (اگر اس کے لیے ڈیزائن کیا گیا ہو)

7. تعمیل کے معیارات
EN 13001 (کرین کی حفاظت)

OSHA/ASME B30 (لفٹنگ کے سامان کے معیارات)

پروجیکٹ-مخصوص حفاظتی ضوابط

اختیاری خصوصیات
خودکار پوزیشننگ سسٹم (GPS/لیزر-گائیڈڈ)

ناہموار خطوں کے لیے موافق ٹانگیں

ریموٹ مانیٹرنگ (IoT- فعال تشخیص)



ایک 280-ٹن برج بیم لانچر ایک ہیوی ڈیوٹی مشین ہے جو پل کی تعمیر کے دوران بڑے پری کاسٹ کنکریٹ یا اسٹیل برج بیم (گرڈرز) کو نصب کرنے کے لیے استعمال ہوتی ہے۔ ذیل میں اس طرح کے لانچر کے اہم اجزاء ہیں:

1. مین گرڈر/لانچنگ نوز
بنیادی ساختی فریم جو پل کے بیم کو سپورٹ اور ٹرانسپورٹ کرتا ہے۔

اکثر اونچی-مضبوطی والی سٹیل کے ٹرسس یا باکس گرڈر سے بنی ہوتی ہے۔

گھاٹوں کے درمیان پھیلنے کے لیے قابل توسیع یا سایڈست۔

2. بیم ٹرانسپورٹ سسٹم
ٹرالی یا کیریئر: پری کاسٹ بیم کو لانچر کے ساتھ منتقل کرتا ہے۔

ونچ اور کیبل سسٹم: بیم کو پوزیشن میں کھینچتا ہے۔

ہائیڈرولک کلیمپس/گریپرز: حرکت کے دوران بیم کو محفوظ کرتا ہے۔



3. سپورٹ اور پیئر انٹرفیس
عارضی سپورٹ (ٹاورز یا فالس ورک): بیم پلیسمنٹ کے دوران لانچر رکھتا ہے۔

ایڈجسٹ ٹانگیں یا جیک: اونچائی اور سیدھ میں ایڈجسٹمنٹ کی اجازت دیتا ہے۔

بیئرنگ پیڈ: پل کے گھاٹوں پر بوجھ تقسیم کرتا ہے۔

4. ہائیڈرولک نظام
سلنڈر لانچ کرنا: لانچر کو آگے کی طرف دھکیلیں/کھینچیں۔

لفٹنگ جیکس: بیم کو اٹھائیں اور پوزیشن دیں۔

اسٹیبلائزیشن جیکس: آپریشن کے دوران جھکاؤ کو روکیں۔

5. تحریک اور پروپلشن سسٹم
کرالر ٹریک یا پہیے: لانچر کو پل کے ڈیک کے ساتھ ساتھ چلنے کی اجازت دیتا ہے۔

خود-پروپیلڈ یا ونچ-چلایا: کچھ لانچرز خود کو آگے کھینچنے کے لیے ونچ کا استعمال کرتے ہیں۔

6. کنٹرول سسٹم
الیکٹرک/ہائیڈرولک کنٹرول پینل: آپریٹر-کنٹرولڈ حرکتیں۔

سینسرز اور حفاظتی نظام: لوڈ کی تقسیم اور استحکام کو مانیٹر کرتا ہے۔

7. معاون اجزاء
کاؤنٹر ویٹ: بیم پلیسمنٹ کے دوران لانچر کو متوازن کرتا ہے۔

آؤٹ ٹریگرز/سٹیبلائزرز: ٹپنگ کو روکتا ہے۔

ورک پلیٹ فارمز: کارکنوں کے لیے رسائی فراہم کرتا ہے۔







ایک 280-ٹن برج بیم لانچر ایک ہیوی ڈیوٹی مشین ہے جو پلوں کی تعمیر میں استعمال ہوتی ہے، خاص طور پر پری کاسٹ کنکریٹ کے بیم یا گرڈر لگانے کے لیے۔ یہاں اس کے اہم فوائد ہیں:

1. زیادہ بوجھ کی صلاحیت
بھاری پلوں کے شہتیروں کو سنبھال سکتا ہے (280 ٹن تک)، اسے بڑے-اسپین پلوں، ہائی ویز، اور ریلوے پروجیکٹس کے لیے موزوں بناتا ہے۔

متعدد کرینوں یا اضافی سپورٹ سسٹم کی ضرورت کو کم کرتا ہے۔

2. صحت سے متعلق اور استحکام
کنٹرول حرکات کے ساتھ درست بیم پلیسمنٹ کو یقینی بناتا ہے، غلطیوں کو کم کرتا ہے۔

اعلی درجے کے ہائیڈرولک اور الیکٹرانک سسٹم لفٹنگ اور پوزیشننگ کے دوران استحکام کو بڑھاتے ہیں۔

3. کارکردگی اور رفتار
بیموں کو تیزی سے نقل و حمل اور انسٹال کرکے تعمیر کو تیز کرتا ہے۔

دستی مزدوری کو کم کرتا ہے اور پروجیکٹ کی ٹائم لائن کو مختصر کرتا ہے۔

4. موافقت
ناہموار زمین، ندیوں اور شاہراہوں سمیت مختلف خطوں میں کام کرتا ہے۔

سایڈست سپورٹ اور ماڈیولر ڈیزائن پل کی مختلف اقسام کے لیے حسب ضرورت بنانے کی اجازت دیتا ہے۔

5. حفاظتی اضافہ
دستی بیم کی جگہ کے ساتھ وابستہ خطرات کو کم کرتا ہے۔

اینٹی ٹِپ میکانزم، اوور لوڈ پروٹیکشن، اور ایمرجنسی بریک سے لیس۔

6. لاگت-اثر
متعدد کرینوں یا عارضی مدد کو تبدیل کرکے مزدوری اور سامان کی لاگت کو کم کرتا ہے۔

ڈاؤن ٹائم کو کم کرتا ہے، مجموعی طور پر پروجیکٹ کی معاشیات کو بہتر بناتا ہے۔

7. سائٹ کی رکاوٹ میں کمی
روایتی کرین سیٹ اپ کے مقابلے میں کم جگہ کی ضرورت ہوتی ہے۔

شہری یا محدود ماحول کے لیے مثالی جہاں بڑی کرینیں ناقابل عمل ہیں۔

8. آٹومیشن اور ریموٹ کنٹرول
کچھ ماڈلز میں ہموار آپریشن کے لیے خودکار کنٹرولز ہوتے ہیں۔

ریموٹ آپریشن خطرناک حالات میں حفاظت اور درستگی کو بہتر بناتا ہے۔

9. استحکام اور لمبی عمر
بھاری بوجھ اور سخت حالات کا مقابلہ کرنے کے لیے اعلیٰ-طاقت کے مواد کے ساتھ بنایا گیا ہے۔

کم دیکھ بھال کی ضروریات طویل سروس کی زندگی کو یقینی بناتی ہیں۔

10. ماحولیاتی فوائد
وسیع عارضی ڈھانچے کی ضرورت کو کم کرتا ہے، مواد کے فضلے کو کم کرتا ہے۔

الیکٹرک یا ہائبرڈ ماڈل (اگر دستیاب ہو) ایندھن کی کھپت اور اخراج کو کم کرتے ہیں۔



280-ٹن برج بیم لانچر ایک ہیوی ڈیوٹی مشین ہے جسے پلوں کی تعمیر میں استعمال کیا جاتا ہے، خاص طور پر پری کاسٹ کنکریٹ یا اسٹیل گرڈرز لگانے کے لیے۔ اس کا بنیادی کام وایاڈکٹ، ہائی وے اوور پاسز، اور ریلوے پلوں کی تعمیر کے دوران بڑے پلوں کے شہتیروں کو اٹھانا، نقل و حمل اور درست طریقے سے پوزیشن میں لانا ہے۔

280-ٹن برج بیم لانچر کی کلیدی ایپلی کیشنز:
ہائی وے اور ایکسپریس وے کی تعمیر

اوور پاسز، فلائی اوورز اور ایلیویٹڈ روڈ سیکشنز کے لیے پری کاسٹ کنکریٹ بیم لگانے کے لیے استعمال کیا جاتا ہے۔

کم سے کم زمینی خلل کے ساتھ طویل-اسپین پلوں کی تیزی سے تعمیر کو قابل بناتا ہے۔

ریلوے پل کی تعمیر

ریلوے وایاڈکٹ اور ہائی-اسپیڈ ریل پروجیکٹس کے لیے بھاری گرڈر لگاتا ہے۔

ٹریک کے استحکام اور حفاظت کے لیے قطعی سیدھ کو یقینی بناتا ہے۔

شہری انفراسٹرکچر پروجیکٹس

میٹرو پل، لائٹ ریل ٹرانزٹ (LRT) اور شہری بلند سڑکوں کی تعمیر میں سہولت فراہم کرتا ہے۔

بھیڑ والے علاقوں کے لیے مثالی جہاں روایتی کرینیں ممکن نہ ہوں۔

پہاڑی اور ریور کراسنگ

چیلنجنگ خطوں میں استعمال کیا جاتا ہے جہاں گہری وادیوں یا دریاؤں پر بیم رکھنا ضروری ہے۔

اکثر انکریمنٹل لانچنگ طریقوں کے لیے لانچنگ گینٹری کے ساتھ جوڑا بنایا جاتا ہے۔

پہلے سے تیار شدہ پل کی تعمیر

بڑے پری کاسٹ حصوں کو مؤثر طریقے سے رکھ کر پروجیکٹ کی ٹائم لائنز کو تیز کرتا ہے۔

وسیع فارم ورک اور آن-سائٹ کاسٹنگ کی ضرورت کو کم کرتا ہے۔





280-ٹن برج بیم لانچر کے پروڈکشن کے طریقہ کار میں ڈیزائن اور مواد کے انتخاب سے لے کر فیبریکیشن، اسمبلی، ٹیسٹنگ اور کمیشننگ تک کئی اہم مراحل شامل ہیں۔ ذیل میں ایک تفصیلی مرحلہ-طریقہ کار ہے:

1. ڈیزائن اور انجینئرنگ
ضرورت کا تجزیہ: بوجھ کی گنجائش (280 ٹن)، مدت کی لمبائی، نقل و حرکت کی ضروریات، اور معیارات کی تعمیل (مثلاً، AASHTO، EN، یا GB) کا تعین کریں۔

CAD ماڈلنگ: تناؤ، انحراف، اور متحرک بوجھ کے لیے 3D ماڈل اور محدود عنصر تجزیہ (FEA) بنائیں۔

منظوری: کلائنٹ/ریگولیٹری منظوریوں کے ساتھ ڈیزائن کو حتمی شکل دیں۔

2. مواد کی خریداری
اعلی-طاقت کا اسٹیل: ساختی اجزاء کے لیے بنیادی مواد (مثلاً، بیم، بوم، سپورٹ)۔

ہائیڈرولک اجزاء: سلنڈر، پمپ، والوز، اور ہوزز بھاری بوجھ کے لیے درجہ بند ہیں۔

الیکٹریکل سسٹمز: آٹومیشن کے لیے سینسر، کنٹرول پینل اور موٹرز۔

ویلڈنگ کے استعمال کی اشیاء: اعلی-مضبوط جوڑوں کے لیے مصدقہ الیکٹروڈ/تار۔

3. من گھڑت عمل
A. ساختی اجزاء
کاٹنا اور شکل دینا: پلازما/آکسی-فیول کٹنگ سٹیل پلیٹس/بیم فی CAD ڈرائنگ۔

مشینی: ڈرل سوراخ، صحت سے متعلق فٹ ہونے کے لئے مل سطحوں.

ویلڈنگ:

ذیلی-اسمبلی ویلڈنگ (مثلاً، گرڈرز، آؤٹ ٹریگرز)۔

NDT (X-رے/الٹراسونک ٹیسٹنگ) کے ساتھ مکمل اسمبلی ویلڈنگ۔

سطح کا علاج: سنکنرن مزاحمت کے لیے سینڈ بلاسٹنگ، پرائمر اور پینٹ۔

B. ہائیڈرولک اور الیکٹریکل سسٹمز
ہائیڈرولک سرکٹ اسمبلی: پمپ، سلنڈر اور پائپ لائنیں لگائیں۔

الیکٹریکل وائرنگ: سینسرز، PLCs اور کنٹرول سسٹمز کو مربوط کریں۔

4. اسمبلی
مکینیکل اسمبلی: بولٹ/ویلڈ کے بڑے حصے (لانچنگ نوز، مین گرڈر، سپورٹ)۔

ہائیڈرولک انٹیگریشن: لفٹنگ/ٹیلیسکوپنگ کے لیے سلنڈر جوڑیں۔

الیکٹریکل انٹیگریشن: کنٹرول کیبنٹ، لمیٹ سوئچز اور سیفٹی انٹرلاک انسٹال کریں۔

5. ٹیسٹنگ اور کوالٹی کنٹرول
لوڈ ٹیسٹنگ:

انحراف کو چیک کرنے کے لیے 110% صلاحیت (308 ٹن) پر جامد ٹیسٹ۔

نقلی بیم لانچنگ کے ساتھ متحرک ٹیسٹ۔

فنکشنل ٹیسٹ:

ہائیڈرولک سسٹم پریشر/لیک ٹیسٹ۔

کنٹرول سسٹم انشانکن (ریموٹ/دستی آپریشن)۔

سیفٹی چیکس: ایمرجنسی اسٹاپ، اوورلوڈ الارم، اور استحکام ٹیسٹ۔

6. کمیشننگ اور ڈیلیوری
آن-سائٹ اسمبلی: تعمیراتی سائٹ پر لانچر کو دوبارہ جوڑیں۔

آپریٹر کی تربیت: محفوظ آپریشن، دیکھ بھال، اور خرابیوں کا سراغ لگانا سکھائیں۔

حتمی حوالے: دستاویزات (دستی، ٹیسٹ رپورٹس، وارنٹی)۔

7. دیکھ بھال اور معاونت
معمول کے معائنے: ویلڈز، ہائیڈرولک لیکس اور پہننے کے پرزے چیک کریں۔

چکنا: چکنائی والے حصے (بیرنگ، قلابے)۔

سافٹ ویئر اپ ڈیٹس: ضرورت کے مطابق کنٹرول سسٹم کو اپ گریڈ کریں۔





کمپنی نے ایک ذہین سازوسامان مینجمنٹ پلیٹ فارم نصب کیا ہے، اور ہینڈلنگ اور ویلڈنگ کے روبوٹ کے 310 سیٹ (سیٹ) نصب کیے ہیں۔ منصوبے کی تکمیل کے بعد، 500 سے زیادہ سیٹس (سیٹ) ہوں گے، اور آلات کی نیٹ ورکنگ کی شرح 95%. 32 تک پہنچ جائے گی ویلڈنگ لائنیں استعمال میں لائی گئی ہیں، 50 نصب کرنے کا منصوبہ ہے، اور پوری پروڈکٹ لائن کی آٹومیشن کی شرح 85% تک پہنچ گئی ہے۔
