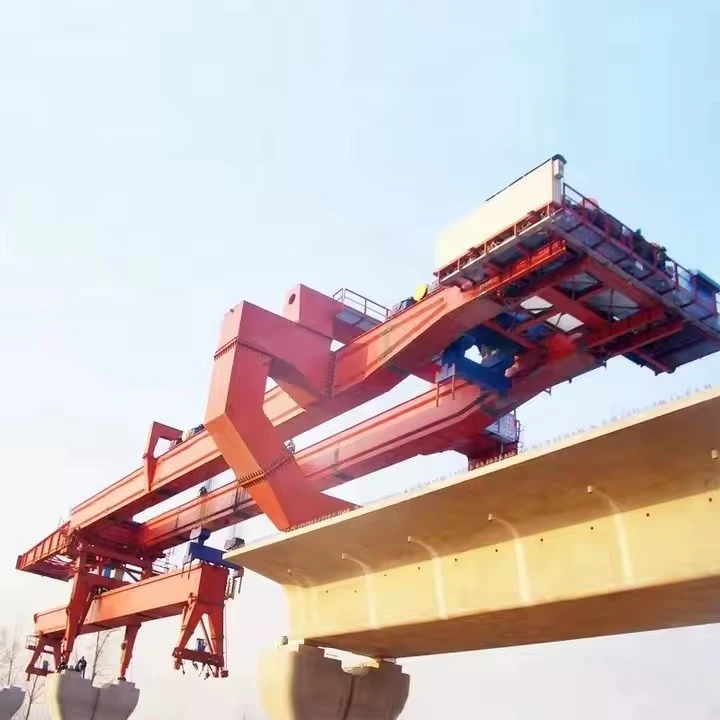

160 ٹن برج لانچر کا سامان

A 160 ٹن برج لانچر کا سامانایک ہیوی-ڈیوٹی مشین ہے جو پری کاسٹ برج سیگمنٹس یا گرڈرز کو مؤثر طریقے سے انسٹال کرنے کے لیے استعمال ہوتی ہے۔







🔩 160 ٹن برج لانچر آلات کی اہم خصوصیات

اعلی لوڈ کی صلاحیت

ہینڈل کرنے کے لیے ڈیزائن کیا گیا ہے۔160 ٹنگرڈر وزن کے.

پری کاسٹ سیگمنٹل اور باکس گرڈر پلوں کے لیے موزوں ہے۔

ماڈیولر اور مرضی کے مطابق ڈیزائن

ماڈیولر ڈھانچہآسان اسمبلی، بے ترکیبی اور نقل و حمل کے لیے۔

مختلف کے مطابق بنایا جا سکتا ہے۔پل پھیلا ہوا ہےعام طور پر 20m–50m۔

ہائیڈرولک نظام

سے لیس ہے۔ہائیڈرولک جیک اور سلنڈرگرڈرز کو اٹھانے، دھکیلنے اور سیدھ میں لانے کے لیے۔

ہموار اور درست پوزیشننگ کو یقینی بناتا ہے۔

ڈبل گرڈر گینٹری کا ڈھانچہ

مضبوطباکس-ٹائپ گرڈراعلی طاقت اور استحکام کے لئے ڈیزائن.

دوہری مین گرڈر محفوظ افقی اور عمودی حرکت کی حمایت کرتے ہیں۔

برج اسپین کی صلاحیت

بیم اوور شروع کرنے کے قابلکثیر-اسپین پلسمیتصرف حمایت یافتہ اور مسلسل اسپین.

ذہین کنٹرول سسٹم

PLC-کنٹرولڈ آپریشنریموٹ کنٹرول اور دستی اختیارات کے ساتھ۔

ریئل ٹائم مانیٹرنگ اور سیفٹی انٹرلاک۔

سایڈست لانچنگ زاویہ

چل سکتا ہے۔مڑے ہوئے، ترچھے اور ڈھلوان پل، سایڈست کونیی حرکت کا شکریہ۔

سیفٹی سسٹمز

پر مشتمل ہے۔اوورلوڈ تحفظ، ہنگامی بریک، حد سوئچز، اورناکام-محفوظ میکانزم.

اجزاء کے درمیان تصادم کا مخالف- نظام۔

موثر لانچنگ کی رفتار

پل کی تعمیر کے وقت کو کم کرتے ہوئے تیز رفتار اور محفوظ گرڈر لانچنگ کے لیے موزوں ہے۔

خطوں کی موافقت

چل سکتا ہے۔پیچیدہ علاقےہائی ویز، ریلوے اور پہاڑی علاقوں سمیت۔

ماحولیاتی تحفظ کی خصوصیات

کم شور، توانائی-موثر موٹرز، اور دھول-کم کرنے کا طریقہ کار۔

تعمیل اور معیارات

کے مطابق تیار کیا گیا۔بین الاقوامی حفاظت اور معیار کے معیارات(مثال کے طور پر، FEM، ISO، CE)۔





آئٹم	تفصیلات
شرح شدہ لفٹنگ کی صلاحیت	160 ٹن
مناسب گرڈر کی قسم	پری کاسٹ کنکریٹ بیم (I-بیم، T-بیم، باکس گرڈر)
میکس گرڈر اسپین	50 میٹر تک
گرڈر کی لمبائی کی حد	20-50 میٹر
زیادہ سے زیادہ گرڈر چوڑائی	3.0 میٹر
ٹرالی لفٹنگ اونچائی	15-20 میٹر
لانچ کرنے کا طریقہ	فرنٹ/رئیر لانچ یا سائیڈ فیڈ
ٹرالی کی قسم	ونچ لفٹنگ میکانزم کے ساتھ موٹرائزڈ
سفر کی رفتار (لانچر)	2–5 میٹر فی منٹ (متغیر فریکوئنسی ڈرائیو)
ٹرالی سفر کی رفتار	2–10 میٹر/منٹ
لفٹنگ کی رفتار	0.5–1 میٹر/منٹ
ورکنگ گریڈ	A5/A6 (FEM/ISO معیارات پر مبنی)
کنٹرول موڈ	ریموٹ کنٹرول + کیبن (ڈبل موڈ)
بجلی کی فراہمی	380V/50Hz، 3 فیز (یا اپنی مرضی کے مطابق)
کل پاور	تقریباً. 100–160 کلو واٹ





A 250 ٹن برج لانچر کا سامانایک ہیوی-ڈیوٹی مشین ہے جو پری کاسٹ برج سیگمنٹس یا گرڈرز کو مؤثر طریقے سے انسٹال کرنے کے لیے استعمال ہوتی ہے۔ یہاں اس کے اہم اجزاء ہیں:

اہم اجزاء

مین گرڈر: ویلڈڈ باکس یا ٹراس کا ڈھانچہ جس میں اعلی-طاقت والا سٹیل (Q345B یا مساوی)

سامنے اور پیچھے سپورٹ ٹانگیں: ہائیڈرولک/مکینیکل ٹیلیسکوپک سپورٹ

لہرانے کا طریقہ کار: اسٹیل وائر رسی کے ساتھ ڈبل-ڈرم الیکٹرک ونچ

ٹرالی: منقطع اور طول بلد حرکت کے ساتھ حرکت پذیر ونچ ٹرالی

ٹریول میکانزم: ربڑ یا سٹیل کے پہیوں والی موٹرائزڈ وہیل بوگیاں

ہائیڈرولک نظام: ٹانگ اٹھانے، ایڈجسٹمنٹ اور پننگ کے لیے

الیکٹریکل سسٹم: اوورلوڈ تحفظ کے ساتھ شنائیڈر/سیمنز کنٹرول اجزاء



حفاظتی آلات

اوورلوڈ تحفظ

ایمرجنسی اسٹاپ سسٹم

سفر اور اٹھانے کے لیے سوئچ کو محدود کریں۔

ونڈ-پروف اینکرنگ سسٹم

گرڈرز کے لیے گرنے کے خلاف تحفظ

جھکاؤ اور ڈھلوان الارم سسٹم

ایل ای ڈی وارننگ لائٹس اور سائرن



اختیاری خصوصیات

وائرلیس ریموٹ کنٹرول

سی سی ٹی وی کیمرہ سسٹم

خودکار پوزیشننگ سسٹم

اینٹی-تصادم ریڈار یا لیزر سینسرز

فیلڈ استعمال کے لیے ڈیزل جنریٹر سیٹ









✅ 1. اعلی لفٹنگ کی صلاحیت

ہینڈل کرنے کے لیے ڈیزائن کیا گیا ہے۔160 ٹن تک، اٹھانے کے لئے موزوں ہے۔بھاری پہلے سے تیار کنکریٹ یا اسٹیل گرڈرزہائی وے اور ریلوے پل کی تعمیر میں استعمال کیا جاتا ہے.

---

✅ 2. طویل مدت کی صلاحیت

کھڑا کر سکتے ہیں۔بڑے-اسپین پلمؤثر طریقے سے، ڈھالنامتعدد اسپین کی لمبائیجیسے 30m، 40m، 50m، اور 60m بیم۔

کمپلیکس کے لئے مثالی۔کثیر-اسپینیامسلسل بیم پل.

---

✅ 3. اعلی درجے کے ہائیڈرولک اور مکینیکل سسٹمز

سے لیس ہے۔ہائیڈرولک چلنا، اٹھانا، اور خود-توازن کے نظاماعلی صحت سے متعلق اور حفاظت کے لئے.

بیم لفٹنگ، ٹرانسورس موومنٹ، اور طول بلد لانچنگ کے دوران ہموار آپریشن۔

---

✅ 4. مضبوط موافقت

کے لیے موزوں ہے۔ہائی وے اور ہائی-ریلوے دونوں منصوبے.

میں کام کرتا ہے۔سیدھے، مڑے ہوئے، یا ڈھلوان پل کی سیدھ.

موافقت پذیرسائٹ کے مختلف حالاتپہاڑی یا شہری علاقوں سمیت۔

---

✅ 5. اعلی تعمیراتی کارکردگی

انسٹال کرنے کے قابلفی دن 1-2 گرڈرسائٹ کے حالات اور گرڈر کی قسم پر منحصر ہے۔

روایتی کرین طریقوں کے مقابلے میں پروجیکٹ کی مدت کو کم کرتا ہے۔

---

✅ 6. حفاظتی خصوصیات

مربوطحد سوئچز, اوورلوڈ تحفظ, جھکاؤ سینسر، اورہنگامی سٹاپ کے نظام.

یقینی بناتا ہے۔آپریٹر اور سامان کی حفاظتپیچیدہ کام کے ماحول میں۔

---

✅ 7. آسان اسمبلی اور ٹرانسپورٹ کے لیے ماڈیولر ڈیزائن

ماڈیولر ڈھانچہ اجازت دیتا ہے۔سائٹ اسمبلی/ جدا کرنے کے لیے جلدی سے-.

اجزاء کو معیاری ٹرکوں یا کنٹینرز کے ذریعے منتقل کیا جا سکتا ہے۔

---

✅ 8. ریموٹ کنٹرول اور آٹومیشن

اختیاریوائرلیس ریموٹ کنٹرول سسٹممحفوظ اور زیادہ موثر آپریشن کو قابل بناتا ہے۔

کچھ ماڈل پیش کرتے ہیں۔نیم-خودکار یا مکمل آٹومیشندہرائے جانے والے کاموں کے لیے۔

---

✅ 9. ماحولیاتی موافقت

کے تحت کام کرنے کے لیے ڈیزائن کیا گیا ہے۔مختلف موسمی حالاتبشمول بارش، برف، اور تیز ہوائیں (درجہ بند ہوا کی مزاحمت کے ساتھ)۔

سٹیل کی ساخت ہےسنکنرن-مزاحم اور پہننے والا-مزاحمطویل-مدت بیرونی استعمال کے لیے۔

---

✅ 10. لاگت-موثر طویل-مدت کی سرمایہ کاری

میں دوبارہ استعمال کی اعلی قدرمتعدد پل کے منصوبے.

بڑی موبائل کرینوں کو کرایہ پر لینے یا منتقل کرنے کی ضرورت کو کم کرتا ہے۔





160 ٹن برج لانچر آلات کی درخواست

160 ٹن برج لانچر ایک خصوصی ہیوی-ڈیوٹی آلات ہے جو بڑے-پلوں کی تعمیر کے لیے ڈیزائن کیا گیا ہے، خاص طور پر پری کاسٹ سیگمنٹل اور گرڈر برج پروجیکٹس کے لیے موزوں ہے۔ یہ درج ذیل ایپلی کیشنز میں بڑے پیمانے پر استعمال ہوتا ہے۔

ہائی وے اور ریلوے پل کی تعمیر
ہائی وے اور ہائی-اسپیڈ ریل کے بنیادی ڈھانچے کے پروجیکٹس میں ایلیویٹڈ پیئرز پر پری کاسٹ کنکریٹ کے گرڈرز کو کھڑا کرنے کے لیے مثالی۔

اربن ایلیویٹڈ روڈ پروجیکٹس
گھنے شہری ماحول میں اعلی کارکردگی کو یقینی بناتے ہوئے میٹروپولیٹن علاقوں میں اوور پاسز اور وائڈکٹس بنانے کے لیے موزوں ہے۔

طویل-اسپین برج پروجیکٹس
بھاری اور لمبے پل کے حصوں کو سنبھالنے کے قابل، اسے طویل-اسپین اور پیچیدہ خطوں والے پل کی تعمیر کے لیے بہترین بناتا ہے۔

پہاڑی اور دریا{{0}کراسنگ پروجیکٹس
پہاڑی علاقوں اور دریا کے کراسنگ سمیت مشکل علاقوں میں کام کرنے کے لیے لیس ہے، جہاں روایتی کرینوں کو تعینات کرنا مشکل ہے۔

قطعاتی پل کی تعمیر
طبقہ-بذریعہ-سگمنٹ گرڈر انسٹالیشن کو سپورٹ کرتا ہے، خاص طور پر پری کاسٹ باکس گرڈرز اور ٹی-بیم کے لیے۔

اپنی مضبوط بوجھ کی صلاحیت، اعلیٰ درستگی اور موافقت کے ساتھ، 160 ٹن برج لانچر جدید پل انجینئرنگ، تعمیراتی رفتار، حفاظت اور مجموعی کارکردگی کو بہتر بنانے میں اہم کردار ادا کرتا ہے۔





کی پیداوار a250-ٹن برج لانچر کا سامان (BLE)اس میں ایک پیچیدہ، کثیر-مرحلہ کا عمل شامل ہے جو ساختی انجینئرنگ، مکینیکل سسٹمز، ہائیڈرولکس اور آٹومیشن کو مربوط کرتا ہے۔ ذیل میں ایک تفصیلی ہے۔مرحلہ-درجہ-پیداوار کا طریقہ کار:

---

1. ڈیزائن اور انجینئرنگ کا مرحلہ

ضرورت کا تجزیہ: بوجھ کی گنجائش (250 ٹن)، مدت کی لمبائی، خطوں کی موافقت، اور نقل و حرکت کی وضاحت کریں۔

CAD ماڈلنگ: 3D ڈیزائن کے لیے AutoCAD، SolidWorks، یا CATIA جیسے سافٹ ویئر کا استعمال کریں۔

ایف ای اے تجزیہ: ساختی سالمیت کی توثیق کرنے کے لیے محدود عنصری تجزیہ (ANSYS، ABAQUS) کا انعقاد کریں۔

ہائیڈرولک اور الیکٹریکل سسٹم ڈیزائن: ہائیڈرولک سلنڈرز، پمپس اور کنٹرول سسٹم کی منصوبہ بندی کریں۔

---

2. مواد کی خریداری

ساختی اسٹیل: بیم، گرڈرز اور ٹرس کے لیے اعلیٰ-گریڈ کا اسٹیل (ASTM A572/A514)۔

ہائیڈرولک اجزاء: پمپ، سلنڈر، والوز (بوش ریکسروتھ، پارکر)۔

الیکٹریکل اور کنٹرول سسٹمز: PLCs، سینسر، اور ریموٹ{0}}کنٹرول ماڈیولز۔

ٹریک/لانچنگ میکانزم: ہیوی-ڈیوٹی رولرس یا سلائیڈنگ بیرنگ۔

---

3. من گھڑت عمل

A. مین گرڈر فیبریکیشن

کاٹنا اور شکل دینا: اسٹیل پلیٹوں کی پلازما/آکسی-فیول کٹنگ۔

ویلڈنگ: طولانی سیون کے لیے ڈوبی ہوئی آرک ویلڈنگ (SAW)؛ صحت سے متعلق کے لئے روبوٹک ویلڈنگ.

اسمبلی: بولٹ اور ویلڈ سیگمنٹس کو باکس گرڈرز یا ٹراس سیکشنز میں۔

B. سپورٹ ڈھانچہ (A-فریم/ٹاور)

تقویت یافتہ اسٹیل کا استعمال کرتے ہوئے عمودی سپورٹ تیار کریں۔

ہائیڈرولک لفٹنگ میکانزم کو جمع کریں۔

C. ناک اور پیچھے کی مدد کا آغاز کرنا

لانچنگ ناک (پل کی تعیناتی کے لیے عارضی توسیع) بنائیں۔

پیچھے کی سپورٹ ٹانگیں/سٹیبلائزر لگائیں۔

---

4. ہائیڈرولک اور الیکٹریکل انٹیگریشن

ہائیڈرولک نظام:

لفٹنگ اور لانچنگ کے لیے ہائیڈرولک سلنڈر لگائیں۔

پمپ، ہوزز اور کنٹرول والوز کو جوڑیں۔

الیکٹریکل سسٹم:

وائر PLCs، سینسر، اور کنٹرول پینلز۔

ہائیڈرولک اور موشن سسٹم کے درمیان ہم وقت سازی کی جانچ کریں۔

---

5. کوالٹی کنٹرول اور ٹیسٹنگ

این ڈی ٹی ٹیسٹنگ: الٹراسونک/X-رے ویلڈنگ کا معائنہ۔

لوڈ ٹیسٹنگ: حفاظت کی تصدیق کے لیے 125% ڈیزائن بوجھ (312.5 ٹن) لگائیں۔

فنکشنل ٹیسٹنگ: کنٹرول شدہ حالات میں پل کی لانچنگ کی نقل بنائیں۔

---

6. اسمبلی اور پری{{1}ڈیلیوری چیک

تمام ماڈیولز (گرڈرز، سپورٹ، ہائیڈرولکس) کو جمع کریں۔

حتمی آپریشنل ٹیسٹ کروائیں (توسیع/ مراجعت، استحکام)۔

---

7. ٹرانسپورٹیشن اور سائٹ کمیشننگ

نقل و حمل کے قابل ماڈیولز میں جدا کریں (اگر ضرورت ہو)۔

سائٹ پر- دوبارہ جوڑنا اور کمیشن کرنا۔

آپریٹر کی تربیت۔





کمپنی نے ایک ذہین سازوسامان مینجمنٹ پلیٹ فارم نصب کیا ہے، اور ہینڈلنگ اور ویلڈنگ کے روبوٹ کے 310 سیٹ (سیٹ) نصب کیے ہیں۔ منصوبے کی تکمیل کے بعد، 500 سے زیادہ سیٹس (سیٹ) ہوں گے، اور آلات کی نیٹ ورکنگ کی شرح 95%. 32 تک پہنچ جائے گی ویلڈنگ لائنیں استعمال میں لائی گئی ہیں، 50 نصب کرنے کا منصوبہ ہے، اور پوری پروڈکٹ لائن کی آٹومیشن کی شرح 85% تک پہنچ گئی ہے۔
