شعلہ پروف کرین

• فائر پروف کرینیں صنعتی لفٹنگ کا سامان ہیں جو خاص طور پر مضر ماحول میں استعمال ہونے کے لئے تیار کیے گئے ہیں جہاں آگ یا دھماکے کا خطرہ ہے۔ یہ کرینیں حفاظتی معیارات اور ضوابط کی تعمیل کرنے کے لئے ڈیزائن کی گئیں ہیں ، اس بات کو یقینی بناتے ہیں کہ وہ آتش گیر گیس ، بخارات یا دھول کے ماحول میں بھاری بوجھ کو محفوظ طریقے سے اٹھا سکتے ہیں اور منتقل کرسکتے ہیں۔ یہ کرینیں دیواروں کے ساتھ بنی ہیں جو کسی بھی اندرونی چنگاریاں یا گرمی کو آس پاس کی ہوا سے بچنے اور بھڑکانے سے روکتی ہیں۔ وہ مؤثر علاقوں جیسے تیل اور گیس پلانٹ ، کیمیائی صنعتوں یا دھماکہ خیز دھماکے والے علاقوں میں استعمال کے لئے سند یافتہ ہیں۔
• فائر پروف کرین اعلی درجہ حرارت ، سنکنرن ماحول اور بھاری بوجھ جیسے انتہائی حالات کا مقابلہ کرنے کے لئے اعلی طاقت والے مواد سے بنا ہے۔



اصل کی جگہ: ہینن ، چین

وارنٹی: مرکزی جسم 12 ماہ

فروخت کے بعد سروس فراہم کی گئی: فیلڈ انسٹالیشن ، کمیشننگ اور ٹریننگ

ورکنگ ڈیوٹی: A 3- A5

آپریشن موڈ: گراؤنڈ کنٹرول یا کیبن کنٹرول ، وائرلیس ریموٹ

پینٹنگ کا رنگ: درخواست پر

الیکٹرک پروٹیکشن: IP54 ، IP55

اٹھانا\/سفر کی رفتار: سنگل\/ڈبل اسپیڈ یا درخواست پر

محیطی درجہ حرارت: درخواست پر ، -25 ~ 100 سیلسیس

ورکنگ وولٹیج: 3 فیز 380V 50Hz ، یا درخواست پر

مواد: Q235\/Q345 اسٹیل پلیٹ ، onrequest



1. مین بیم

فائر پروف کرین کا مرکزی بیم ایک اہم ساختی جزو ہے جو کرین کی حمایت کرنے کے لئے استعمال ہوتا ہے اور جب مضر ماحول میں کام کرتے ہو تو بھاری بوجھ کا مقابلہ کرنے کے لئے استعمال ہوتا ہے۔
استحکام کو یقینی بنانے کے لئے یہ عام طور پر اعلی طاقت والے اسٹیل سے بنا ہوتا ہے۔ شکل عام طور پر زیادہ سے زیادہ بوجھ اٹھانے کی گنجائش کے لئے I-بیم یا باکس بیم ہوتی ہے۔ اعلی درجہ حرارت اور دھماکہ خیز ماحول کو برداشت کرنے کے لئے کمک اضافی کمک کو شامل کیا جاسکتا ہے۔

2. لفٹنگ سسٹم

فائر پروف کرین کا لہرانے والا نظام مضر ماحول میں محفوظ طریقے سے چلانے کے لئے ڈیزائن کیا گیا ہے جہاں دھماکہ خیز گیسیں ، بخارات یا دھول موجود ہیں۔
یہ کرینیں اکثر تیل اور گیس ، کیمیائی پودوں اور کان کنی جیسی صنعتوں میں استعمال ہوتی ہیں۔ یہاں لہرانے والے نظام کے اجزاء کا ایک جائزہ ہے اور وہ فائر پروف کرین میں کیسے کام کرتے ہیں:
1. فائر پروف الیکٹرک ہیرا: خاص طور پر چنگاریاں روکنے اور گرمی کی کھپت کو کنٹرول کرنے کے لئے ڈیزائن کیا گیا ہے۔
2. لہرانے والی موٹر: تھرمل تحفظ اور موصلیت کے ساتھ دھماکے کا ثبوت۔
3. ہک اور تار رسی\/چین: اعلی طاقت والے مواد سے بنا ہوا اور ضرورت سے زیادہ رگڑ یا گرمی کی پیداوار کو روکنے کے لئے ڈیزائن کیا گیا ہے۔



3.endگاڑی

فائر پروف کرین کا آخری بیم ایک کلیدی جزو ہے جو کرین پل کی مدد اور رہنمائی کے لئے ڈیزائن کیا گیا ہے کیونکہ یہ ٹریک بیم کے ساتھ ساتھ چلتا ہے۔ فائر پروف کرینیں خاص طور پر مضر ماحول میں دھماکوں کو روکنے کے لئے تیار کی گئیں ہیں جہاں آتش گیر گیسیں ، بخارات یا دھول موجود ہیں۔ آخری بیم اس بات کو یقینی بنانے میں ایک اہم کردار ادا کرتا ہے کہ کرین آسانی سے اور محفوظ طریقے سے چلتی ہے۔
1. دھماکے سے متعلق پروف ڈیزائن: فائر پروف مواد سے بنا۔ بجلی کے اجزاء کے لئے فائر پروف ہاؤسنگ مضر گیسوں کی اگنیشن کو روکتی ہے۔
2. ہیوی ڈیوٹی کی تعمیر: بھاری بوجھ اور سخت صنعتی حالات کا مقابلہ کرنے کے لئے اعلی طاقت والے اسٹیل سے بنا ہے۔ صحت سے متعلق مشین پہیے اور بیرنگ:
3. ہموار حرکت کے ل high اعلی معیار کے پہیے (عام طور پر اسٹیل یا پولیوریتھین سے بنے)۔ اینٹی رگڑ بیرنگ لباس کو کم کرتی ہے اور استحکام میں اضافہ کرتی ہے۔

4. کرین ٹریول میکانزم



فائر پروف کرینوں کے لئے کرین ٹریول میکانزم کو مضر ماحول میں محفوظ اور موثر تحریک کو یقینی بنانے کے لئے ڈیزائن کیا گیا ہے جہاں دھماکہ خیز گیسیں یا ڈسٹ موجود ہیں۔
1. کرین ٹریول میکانزم کے اجزاء
ڈرائیو: ہموار نقل و حرکت کے لئے فائر پروف موٹر اور گیئر باکس شامل ہے۔
پہیے اور اختتامی فریم: آخری فریموں پر سوار اعلی طاقت والے پہیے کرین ٹریک کی استحکام اور ہموار حرکت کو یقینی بناتے ہیں۔
ٹریک سسٹم: دھماکے کے پروف ایپلی کیشنز کے لئے تیار کردہ ہیوی ڈیوٹی ٹریک یا ریلیں۔
بریک: برقی مقناطیسی یا ہائیڈرولک فائر پروف بریک کنٹرول رکنے اور حفاظت فراہم کرتے ہیں۔
کنٹرول سسٹم: عین مطابق آپریشن کے لئے فائر پروف پش بٹن اسٹیشنز ، ریموٹ کنٹرولز ، یا پی ایل سی پر مبنی آٹومیشن شامل کریں۔
2. فائر پروف کرین ٹریول میکانزم کی خصوصیات
دھماکے کے پروف موٹرز: مضر گیسوں کو بھڑکانے سے بچنے کے ل specially ، خاص طور پر ڈیزائن کی گئی موٹریں جو چنگاریاں کو بھڑکانے سے روکنے کے لئے فلیم پروف انکلوز (EX-D) کے ساتھ ہیں۔
اندرونی طور پر محفوظ وائرنگ: بجلی کے اجزاء اے ٹی ای ایکس ، آئی ای سی ای ایکس ، یا اسی طرح کی حفاظت کے معیارات کی تعمیل کرتے ہیں۔
ہیوی ڈیوٹی گیئر باکسز: چنگاریاں یا گرمی کی تعمیر کو روکنے کے لئے منسلک اور مہر بند۔
ہموار ایکسلریشن اور سست روی: متغیر تعدد ڈرائیوز (VFDs) یا نرم آغاز کے طریقہ کار میکانکی تناؤ کو کم کرتے ہیں۔
استحکام اور سنکنرن مزاحمت: سخت صنعتی ماحول کا مقابلہ کرنے والے مواد سے بنا۔



5. ٹرولی ٹریول میکانزم

فائر پروف کرین کا ٹرالی ٹریول میکانزم کو مضر ماحول میں محفوظ اور قابل اعتماد طریقے سے چلانے کے لئے ڈیزائن کیا گیا ہے جہاں دھماکہ خیز گیسیں ، بخارات یا دھول موجود ہوسکتے ہیں۔
1. ٹرالی ٹریول میکانزم کے اجزاء
فلیم پروف موٹر: ایک خاص طور پر تیار کردہ دھماکے سے متعلق موٹر ، عام طور پر ای ٹی ای ایکس ، آئی ای سی ای ایکس یا این ای سی کے معیار کے مطابق۔
گیئر باکس اور ڈرائیو سسٹم: ہموار ، کنٹرول شدہ نقل و حرکت کو یقینی بناتے ہوئے موٹر سے ٹرالی پہیے تک بجلی منتقل کرتی ہے۔
فائر پروف بریک: بجلی کے ضائع ہونے پر ٹرالی کو جگہ پر رکھنے کے لئے برقی مقناطیسی یا ڈسک بریک استعمال ہوتے ہیں۔
پہیے اور پٹریوں: فائر پروف مواد سے بنا ، لہرانے والے اجزاء کو منتقل کرنے کے لئے پٹریوں پر چلائیں۔
الیکٹریکل کنٹرول پینل: چنگاریاں مضر ماحول کو بھڑکانے سے روکنے کے لئے فائر پروف دیوار میں بند ہے۔
سوئچز اور سیفٹی سینسر کو محدود کریں: اوورٹرویل کو روکیں اور عین مطابق پوزیشن کو یقینی بنائیں۔
کیبل اور فیسٹون سسٹم: فائر پروف کیبلز یا تاروں سے محفوظ طریقے سے بجلی کی فراہمی ہوتی ہے۔
2. کام کرنے کا اصول
جب آپریٹر ٹرالی کو کنٹرول پینل یا ریموٹ کنٹرول کے ذریعے شروع کرتا ہے تو ، فائر پروف موٹر گیئر باکس کو بجلی فراہم کرتی ہے ، جو ٹرالی پہیے چلاتی ہے۔
ٹرالی کرین پل کے ساتھ ساتھ حرکت کرتی ہے ، کرین اور بوجھ کو مطلوبہ مقام پر لے جاتی ہے۔
جب بجلی کو ہٹا دیا جاتا ہے تو بریک خود بخود مشغول ہوجاتا ہے ، اس بات کو یقینی بناتا ہے کہ ٹرالی محفوظ طریقے سے رک جائے۔
حد سوئچ محفوظ آپریٹنگ حدود سے آگے نقل و حرکت کو محدود کرتی ہے۔
3. حفاظت کی خصوصیات
دھماکے سے متعلق مکانات چنگاریاں یا گرمی کو فرار ہونے سے روکتا ہے۔
غیر تیز کرنے والے مواد رگڑ اگنیشن کے خطرے کو کم کرتے ہیں۔
جب ضروری ہو تو ایمرجنسی اسٹاپ سسٹم تیزی سے ٹرالی کو بند کردیتا ہے۔

6. کرین پہی .ہ



فائر پروف کرینوں کے لئے کرین پہیے خطرناک ماحول میں کام کرنے والی کرینوں کے لئے خاص طور پر ڈیزائن کیے گئے اجزاء ہیں ، جیسے کیمیائی پلانٹ ، ریفائنریز اور کان کنی کی سائٹیں۔
یہ پہیے احتیاط سے دھماکے اور آگ سے حفاظت کے معیار کو پورا کرنے کے لئے تیار کیے گئے ہیں ، اس بات کو یقینی بناتے ہیں کہ وہ آپریشن کے دوران چنگاریاں یا زیادہ گرمی پیدا نہیں کریں گے۔
فائر پروف کرین پہیے کی کلیدی خصوصیات:
مواد: بھاری بوجھ اور لباس پہننے کے ل high اعلی طاقت ، حرارت سے علاج شدہ اسٹیل یا مرکب ملاوٹ سے بنا۔
فائر پروف سرٹیفیکیشن: مضر علاقوں میں محفوظ آپریشن کو یقینی بنانے کے لئے اٹیکس ، آئی ای سی ای ایکس یا دھماکے کے دیگر معیارات سے ملاقات کی۔
اینٹی اسپارکنگ پراپرٹیز: رگڑ کو کم سے کم کرنے اور چنگاریاں روکنے کے لئے ڈیزائن کیا گیا ہے۔
صحت سے متعلق مشینی: ہموار حرکت کو یقینی بناتا ہے اور شور اور کمپن کو کم کرتا ہے۔
سطح کی کوٹنگ: اکثر استحکام میں اضافے کے ل anti انسداد سنکنرن اور گرمی سے بچنے والے مواد کے ساتھ لیپت ہوتا ہے۔



7. کرین ہک

فلیم پروف کرین کے لئے کرین ہک ایک اہم جزو ہے جو مضر ماحول میں استعمال کے لئے ڈیزائن کیا گیا ہے جہاں آتش گیر گیسیں ، بخارات یا دھول موجود ہیں۔ چنگاریوں کو روکنے اور محفوظ آپریشن کو یقینی بنانے کے لئے ان ہکس کو حفاظت اور سرٹیفیکیشن کے سخت معیارات کو پورا کرنا ہوگا۔
فلیم پروف کرین ہک کی کلیدی خصوصیات:
ماد--چنگاریاں کے خطرے کو کم کرنے کے ل high اعلی طاقت سے بنا ہوا ، غیر تیز دھاتیں جیسے کانسی یا سٹینلیس سٹیل۔
بوجھ کی گنجائش - کرین کی لفٹنگ کی گنجائش کے مطابق ڈیزائن کیا گیا ہے ، عام طور پر EN 818 ، ASME B30.10 ، یا DIN 15401\/15402 جیسے بین الاقوامی معیار پر عمل کرتے ہیں۔
سنکنرن مزاحمت - سخت صنعتی ماحول کا مقابلہ کرنے کے لئے اکثر لیپت یا علاج کیا جاتا ہے۔
دھماکے سے متعلق تصدیق نامہ-مضر مقامات کے ل At ای ٹی ای ایکس ، آئی ای سی ای ایکس ، یا این ای سی کے معیارات کی تعمیل کرنی ہوگی۔
حفاظتی خصوصیات - حادثاتی بوجھ کی رہائی کو روکنے کے لئے حفاظتی لیچز اور لاکنگ میکانزم شامل ہیں۔

8. موٹر

ایک شعلہ پروف کرین موٹر ایک خاص طور پر تیار کی گئی موٹر ہے جو مضر ماحول میں استعمال ہوتی ہے جہاں دھماکہ خیز گیسیں ، بخارات ، یا دھول موجود ہیں۔ یہ موٹریں آس پاس کے آتش گیر مادوں کی اگنیشن کو روکنے کے لئے بنائی گئی ہیں ، جس سے تیل اور گیس ، کیمیکلز ، کان کنی اور دواسازی جیسی صنعتوں میں حفاظت کو یقینی بنایا جاسکے۔
فلیم پروف کرین موٹر کی کلیدی خصوصیات:
دھماکے سے متعلق ڈیزائن-موٹر کیسنگ بیرونی ماحول کو بھڑکائے بغیر اندرونی دھماکوں کا مقابلہ کرنے کے لئے ڈیزائن کیا گیا ہے۔
انگریز پروٹیکشن (آئی پی کی درجہ بندی) - عام طور پر دھول اور پانی سے بچانے کے لئے IP55 یا اس سے زیادہ درجہ بندی کی جاتی ہے۔
درجہ حرارت کی درجہ بندی - اس بات کو یقینی بناتا ہے کہ سطح کا درجہ حرارت آتش گیر مادوں کے اگنیشن درجہ حرارت سے کم رہتا ہے۔
مضبوط دیوار کا مواد - عام طور پر کاسٹ آئرن یا ایلومینیم سے بنا ہوا سگ ماہی۔
عام وضاحتیں:
پاور: 0 سے 5 کلو واٹ سے 100 کلو واٹ (یا اس سے زیادہ) کی حدود ہیں۔
وولٹیج: 380V ، 440V ، یا ضرورت کے مطابق اپنی مرضی کے مطابق۔
بڑھتے ہوئے: پیروں سے ماونٹڈ یا فلانج ماونٹڈ۔
رفتار: 750 آر پی ایم ، 1000 آر پی ایم ، 1500 آر پی ایم ، یا 3000 آر پی ایم۔
کولنگ کا طریقہ: ٹی ای ایف سی (مکمل طور پر منسلک پرستار ٹھنڈا ہوا) یا ٹین وی (مکمل طور پر منسلک غیر وینٹیلیٹڈ)۔

9. ساؤنڈ اور لائٹ الارم سسٹم اور حد سوئچ

ایک صوتی اور روشنی کے الارم کا نظام اور ایک حد سوئچ فلیم پروف کرین کے ضروری حفاظتی اجزاء ہیں ، جو مضر ماحول میں استعمال کے لئے ڈیزائن کیا گیا ہے ، جیسے دھماکہ خیز گیسوں یا دھول والے افراد۔ یہاں ہر ایک کا جائزہ ہے:
1. آواز اور روشنی کے الارم کا نظام
یہ نظام کرین کی نقل و حرکت ، آپریشنل حیثیت ، یا ہنگامی صورتحال کے بارے میں علاقے میں آپریٹرز اور کارکنوں کو آگاہ کرتا ہے۔
🔹 اجزاء:
قابل سماعت الارم (بزر\/سائرن): لوگوں کو متنبہ کرنے کے لئے تیز آواز پیدا کرتا ہے۔
بصری الارم (بیکن\/چمکتی روشنی): چمکتا یا گھومنے والی روشنی کا سگنل فراہم کرتا ہے۔
کنٹرول یونٹ: مخصوص شرائط (جیسے ، اوورلوڈ ، حرکت ، ہنگامی اسٹاپ) کی بنیاد پر الارم کو چالو کرتا ہے۔
🔹 افعال:
کرین اسٹارٹ اپ یا موومنٹ کے انتباہ۔
اوورلوڈ شرائط کے لئے انتباہات۔
سگنل غلطیاں یا ہنگامی صورتحال رک جاتی ہے۔
فلیم پروف (سابق پروف) اجزاء کا استعمال کرکے دھماکہ خیز ماحول میں حفاظت کو یقینی بناتا ہے۔
2. حد سوئچ
ایک حد سوئچ کرین کو اپنی محفوظ آپریشنل رینج سے تجاوز کرنے ، حفاظت کو یقینی بنانے اور نقصان کو روکنے سے روکتا ہے۔

10. سیفٹی ڈیوائسز



فلیم پروف کرینیں ، جسے دھماکے سے متعلق کرینوں کے نام سے بھی جانا جاتا ہے ، کو ایسے ماحول میں استعمال کرنے کے لئے ڈیزائن کیا گیا ہے جہاں آتش گیر گیسوں ، دھول یا بخارات کی وجہ سے دھماکوں کا خطرہ ہوتا ہے۔ مؤثر علاقوں میں محفوظ آپریشن کو یقینی بنانے کے ل These ان کرینوں کو مخصوص حفاظتی آلات سے آراستہ کرنے کی ضرورت ہے۔ یہاں 10 حفاظتی آلات ہیں جو عام طور پر فلیم پروف کرینوں میں استعمال ہوتے ہیں:

فلیم پروف موٹرز: یہ موٹریں آس پاس کے ماحول میں آتش گیر گیسوں یا دھول کی اگنیشن کو روکنے کے لئے ڈیزائن کی گئیں ہیں۔ وہ موٹر کے ذریعہ پیدا ہونے والی کسی بھی چنگاریاں یا حرارت پر مشتمل فلیم پروف کاسنگز میں بند ہیں۔

دھماکے سے متعلق بجلی کے اجزاء: تمام بجلی کے اجزاء ، بشمول سوئچز ، جنکشن بکس ، اور کنٹرول پینل ، دھماکے کا ثبوت بننے کے لئے بنائے گئے ہیں اور اسپرکس کی رہائی کو روکنے کے لئے تیار کیے گئے ہیں جو آتش گیر ماحول کو بھڑکا سکتے ہیں۔

لوڈ لیمرز: یہ آلات کرین کو اس کی درجہ بندی کی صلاحیت سے زیادہ بوجھ اٹھانے سے روکتے ہیں ، جس سے میکانکی ناکامی اور ممکنہ حادثات کا خطرہ کم ہوتا ہے۔

اوورلوڈ تحفظ: بوجھ لیمرز کی طرح ، اوورلوڈ پروٹیکشن سسٹم کرین کے آپریشن کو خود بخود روکتا ہے اگر وہ محفوظ بوجھ کی گنجائش سے زیادہ ہو تو ، کرین اور ماحول کو پہنچنے والے نقصان کو روکتا ہے۔

ایمرجنسی اسٹاپ بٹن: یہ ہنگامی صورتحال کی صورت میں کرین کو فوری رکنے کی اجازت دینے کے لئے کرین اور ریموٹ کنٹرول سسٹم پر اسٹریٹجک طور پر واقع ہیں۔

گراؤنڈنگ اور بانڈنگ سسٹم: مستحکم بجلی کی تعمیر کو روکنے کے لئے دھماکے سے متاثرہ ماحول میں مناسب گراؤنڈنگ ضروری ہے ، جس سے چنگاریاں ہوسکتی ہیں۔ بانڈنگ کرین کے تمام حصوں کے مابین بجلی کے تسلسل کو یقینی بناتی ہے۔

فلیم پروف انکلوژرز: یہ دیواروں کو کسی بھی دھماکے یا آگ پر مشتمل بنانے کے لئے ڈیزائن کیا گیا ہے جو بجلی کے سامان سے پیدا ہوتا ہے ، جس سے اسے آس پاس کے مضر ماحول کو بھڑکانے سے روکتا ہے۔

تھرمل تحفظ: فلیم پروف کرینیں اکثر تھرمل سینسروں سے لیس ہوتی ہیں جو زیادہ گرمی کو روکنے اور آگ یا دھماکے کے خطرے کو کم کرنے کے لئے موٹروں اور بجلی کے اجزاء کے درجہ حرارت کی نگرانی کرتے ہیں۔

اندرونی طور پر محفوظ کنٹرول سرکٹس: یہ سرکٹس ان علاقوں میں چنگاریاں اور گرمی کی پیداوار کو روکنے کے لئے نظام میں دستیاب توانائی کو محدود کرتے ہیں جہاں دھماکہ خیز ماحول موجود ہوسکتے ہیں۔

آگ کا پتہ لگانے اور دبانے کے نظام: یہ سسٹم آگ کی موجودگی کا پتہ لگاتے ہیں اور کسی بھی شعلوں کو بجھانے اور مزید نقصان کو روکنے کے ل fire خود بخود فائر دبانے کے طریقہ کار ، جیسے جھاگ یا CO2 کو چالو کرتے ہیں۔

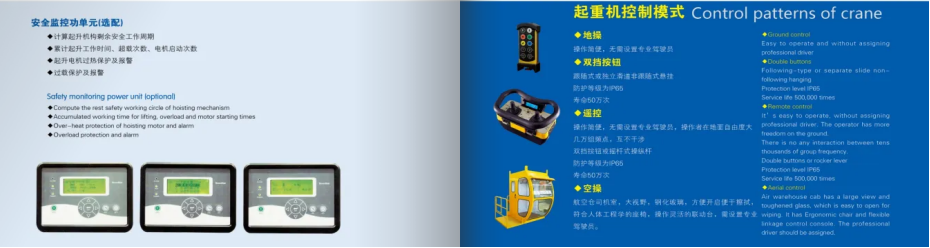

11.Control وضع



1. وائرڈ کنٹرول وضع:

کنٹرول اسٹیشن:ایک وائرڈ لاکٹ کنٹرول عام طور پر فلیم پروف کرینوں کے لئے استعمال ہوتا ہے۔ کنٹرول اسٹیشن کو چنگاریاں یا گرمی کو آس پاس کے ماحول کو بھڑکانے سے روکنے کے لئے فلیم پروف انکلوژرز کے ساتھ ڈیزائن کیا گیا ہے۔

کنٹرول سرکٹ:کرین کا بجلی کا کنٹرول سسٹم الگ تھلگ اور محفوظ ہے تاکہ توانائی کے حادثاتی طور پر خارج ہونے والے مادہ کو یقینی بنایا جاسکے جو چنگاری کا سبب بن سکتا ہے۔

حفاظت کے معیارات:کنٹرول سسٹم میں استعمال ہونے والے وائرنگ اور اجزاء کو بین الاقوامی معیار جیسے اے ٹی ای ایکس ، آئی ای سی ای ایکس ، یا دیگر متعلقہ حفاظتی سرٹیفیکیشنوں کی تعمیل کرنی ہوگی۔

2. وائرلیس کنٹرول وضع:

ریموٹ کنٹرول:کچھ ایپلی کیشنز میں ، ایک وائرلیس کنٹرول سسٹم استعمال کیا جاتا ہے۔ اس سے آپریٹر کو محفوظ فاصلے سے کرین کو کنٹرول کرنے کی سہولت ملتی ہے ، جس سے مضر ماحول میں نمائش کے خطرے کو کم کیا جاسکتا ہے۔

دھماکے سے متعلق ٹرانسمیٹر\/وصول کنندہ:فلیم پروف کرینوں میں استعمال ہونے والے وائرلیس ٹرانسمیٹر اور وصول کنندگان کو اگنیشن کے خطرے کو روکنے کے لئے سخت دھماکے سے متعلق معیارات کو پورا کرنے کے لئے ڈیزائن کیا گیا ہے۔

بیٹری سے چلنے والی:کنٹرول آلات عام طور پر بیٹری سے چلنے والے ہوتے ہیں اور مناسب کام کو یقینی بنانے کے ل regularly باقاعدگی سے برقرار رکھنا ضروری ہے۔

12. اسکچچ

اہم تکنیکی

فوائد



مضر ماحول میں حفاظت: فلیم پروف کرینیں دھماکہ خیز گیسوں ، بخارات یا دھول والے علاقوں میں کام کرنے کے لئے بنائی گئی ہیں۔ بنیادی فائدہ اگنیشن کے ذرائع کی روک تھام ہے جو دھماکوں یا آگ کا باعث بن سکتا ہے۔

بہتر استحکام: یہ کرینیں خصوصی مواد اور دیواروں کے ساتھ بنی ہیں جو انتہائی درجہ حرارت اور سخت ماحول کا مقابلہ کرسکتی ہیں ، جس سے مشکل حالات میں دیرپا کارکردگی کو یقینی بنایا جاسکتا ہے۔

حفاظت کے ضوابط کی تعمیل: فلیم پروف کرینیں بین الاقوامی حفاظتی معیارات جیسے اٹیکس (EU) یا IECEX (انٹرنیشنل) کی تعمیل کرتی ہیں ، اس بات کو یقینی بناتے ہیں کہ وہ دھماکہ خیز ماحول میں کاموں کے لئے حفاظتی سخت ضروریات کو پورا کریں۔

آپریشنل وشوسنییتا: ان کی تعمیر اس بات کو یقینی بناتی ہے کہ تمام بجلی کے اجزاء شعلہ گھروں میں بند ہیں ، جس سے کسی بھی چنگاریاں یا گرمی کو آس پاس کے ماحول میں فرار ہونے سے روکا جاسکتا ہے۔

درخواست



تیل اور گیس کی صنعت: آئل ریفائنریز ، آف شور رگس ، یا پیٹرو کیمیکل پودوں میں ، جہاں آتش گیر گیسیں اور کیمیکل موجود ہیں ، مادی ہینڈلنگ ، اٹھانے کے سامان اور بحالی کے لئے شعلہ سے متعلق کرینیں بہت اہم ہیں۔

کیمیائی پودے: ان سہولیات میں جہاں اتار چڑھاؤ والے کیمیکلز یا گیسوں پر کارروائی کی جاتی ہے یا ذخیرہ کیا جاتا ہے ، آتشبازی کی کرینیں آگ یا دھماکے کے خطرے کو متحرک کیے بغیر بھاری سامان ، خام مال اور تیار شدہ مصنوعات اٹھانے میں مدد کرتی ہیں۔

کان کنی کی صنعت: زیرزمین یا کھلی پٹ کان کنی کی کارروائیوں میں ، خاص طور پر جب دھماکہ خیز مواد کو سنبھالتے ہو تو ، آتش گیر کرینیں آتش گیر دھول یا گیسوں سے وابستہ کسی بھی خطرے سے بچنے کے لئے استعمال کی جاتی ہیں۔

دواسازی: کچھ دواسازی کی تیاری کے عمل میں اتار چڑھاؤ سالوینٹس یا پاؤڈر شامل ہوتے ہیں ، اور ان ماحول کی حفاظت کو یقینی بنانے کے لئے شعلہ سے متعلق کرینیں استعمال ہوتی ہیں۔

بجلی کی پیداوار: بجلی کے پودوں میں ، خاص طور پر وہ لوگ جو کوئلے ، گیس ، یا بایوماس کا استعمال کرتے ہیں ، شعلہ سے چلنے والی کرینیں دھماکہ خیز ماحول میں حفاظتی معیارات کو برقرار رکھنے کے دوران بھاری اجزاء کو منتقل کرنے میں مدد کرتی ہیں۔

کرینپیداوار طریقہ کار



1. ڈیزائن اور انجینئرنگ

تقاضوں کا تجزیہ:اطلاق اور مخصوص ضروریات کو سمجھیں (جیسے ، مضر مقامات جیسے کیمیائی پودوں یا آئل ریفائنریز)۔

حفاظتی معیارات کی تعمیل:مقامی اور بین الاقوامی حفاظتی معیارات پر عمل پیرا ہوں ، جیسے آئیکیکس ، اے ٹی ای ایکس ، یا فلیم پروف آلات کے لئے UL سرٹیفیکیشن۔

ڈیزائن پیرامیٹرز:کرین کو فلیم پروف انکلوژرز ، مناسب مواد ، اور دھماکے سے متعلق موٹرز اور کنٹرول سسٹم کے ساتھ ڈیزائن کریں۔

انجینئرنگ کے حساب کتاب:تناؤ ، بوجھ اور حفاظت کے حساب کتاب کریں تاکہ یہ یقینی بنایا جاسکے کہ کرین مضر علاقوں میں آپریشنل بوجھ کو سنبھال سکتی ہے۔

2. مواد کا انتخاب

دھماکے سے متعلق مواد:ایسے مواد کا استعمال کریں جو سنکنرن کے خلاف مزاحم ہوں اور سخت ماحول کا مقابلہ کرسکیں ، جیسے سٹینلیس سٹیل یا خصوصی مرکب۔

فلیم پروف انکلوژرز:بجلی کے اجزاء (موٹرز ، کنٹرولرز ، وغیرہ) کو فلیم پروف انکلوژرز کے ساتھ منتخب کریں جو مطلوبہ حفاظتی سرٹیفیکیشن کو پورا کرتے ہیں۔

موسم کی مزاحمت:اس بات کو یقینی بنائیں کہ مواد بھی موسم سے مزاحم ہے اور اعلی درجہ حرارت ، نمی اور ممکنہ کیمیائی نمائش کو سنبھالنے کے قابل ہے۔

3. من گھڑت اور اسمبلی

ساختی اجزاء:اعلی طاقت والے اسٹیل کا استعمال کرتے ہوئے کرین ڈھانچے (بومز ، فریم اور ٹاورز) کو تیار کریں ، جس سے تمام ویلڈنگ اور جوڑوں کو مطلوبہ طاقت اور حفاظت کے معیار پر پورا اتریں۔

فلیم پروف ہاؤسنگ:بجلی کے دیواروں کی تیاری کریں ، اس بات کو یقینی بنائیں کہ وہ سختی سے مہر لگے ہیں اور شعلوں یا گرم گیسوں کو فرار ہونے کی اجازت دیئے بغیر کسی اندرونی دھماکے کا مقابلہ کرنے کے قابل ہیں۔

سسٹم کا انضمام:مکینیکل سسٹم انسٹال کریں ، بشمول لہرانے والے میکانزم ، موٹرز اور کنٹرول سسٹم۔ اس بات کو یقینی بنائیں کہ فلیم پروف موٹر مہر بند دیوار کے اندر نصب ہے۔

4. بجلی کے نظام اور کنٹرول

دھماکے سے متعلق بجلی کے اجزاء:فلیم پروف موٹرز ، کیبلز ، اور سوئچ گیئر انسٹال کریں ، جو اسپرکس یا آرکس کو روکنے کے لئے ڈیزائن کیے گئے ہیں جو دھماکہ خیز گیسوں کو بھڑکا سکتے ہیں۔

کنٹرول سسٹم:ایک ایسے کنٹرول سسٹم کو نافذ کریں جو فلیم پروف انکلوژرز کے ساتھ مطابقت رکھتا ہو اور تمام کاموں کو محفوظ طریقے سے سنبھال سکے۔ اس میں ریموٹ کنٹرول ، متغیر اسپیڈ ڈرائیوز ، یا سیفٹی انٹر لاک شامل ہوسکتے ہیں۔

بجلی کی فراہمی:اس بات کو یقینی بنائیں کہ مختصر سرکٹس یا اوورلوڈنگ کے خلاف اضافی تحفظات کے ساتھ ، بجلی کی فراہمی کا نظام قابل اعتماد ہے۔

5. جانچ اور کوالٹی کنٹرول

دباؤ کی جانچ:تمام دیواروں کی جانچ کریں تاکہ یہ یقینی بنایا جاسکے کہ وہ کسی دھماکے کی صورت میں داخلی دباؤ کا مقابلہ کرسکیں۔

حفاظت اور فعال جانچ:یہ تصدیق کرنے کے لئے آپریشنل ٹیسٹ انجام دیں کہ کرین کے تمام افعال (لفٹنگ ، حرکت ، گھومنے) کی توقع کے مطابق کام کرتے ہیں۔ اس میں بوجھ ٹیسٹ ، سیفٹی فیچر چیک (اوورلوڈ پروٹیکشن ، ہنگامی اسٹاپس) ، اور بجلی کے حفاظتی ٹیسٹ شامل ہیں۔

فلیم پروف ریٹنگ کے لئے معائنہ:کرین اور تمام برقی اجزاء کا معائنہ کریں تاکہ اس بات کی تصدیق کی جاسکے کہ وہ مطلوبہ فلیم پروف (سابقہ ​​ڈی) سرٹیفیکیشن سے ملتے ہیں۔

6. تنصیب اور کمیشننگ

سائٹ کی تشخیص:انسٹالیشن سائٹ کا جائزہ لیں تاکہ یہ یقینی بنایا جاسکے کہ یہ مضر مقامات (جیسے ، مناسب وینٹیلیشن اور مناسب جگہ) کے لئے حفاظتی رہنما خطوط پر پورا اترتا ہے۔

تنصیب:کرین کو مطلوبہ جگہ پر انسٹال کریں ، اس بات کو یقینی بنائیں کہ یہ مناسب طریقے سے گراؤنڈ ہے اور تمام رابطے شعلہ اور محفوظ ہیں۔

حتمی معائنہ:ایک بار انسٹال ہونے کے بعد کرین کا مکمل معائنہ کریں ، اس بات کو یقینی بناتے ہوئے کہ تمام سسٹم کام کر رہے ہیں اور متعلقہ معیارات کے مطابق ہیں۔

7. بحالی اور سند

باقاعدہ معائنہ:حفاظتی معیارات کی مستقل تعمیل کو یقینی بنانے اور کرین کی کارکردگی کی تصدیق کے ل f متواتر چیک انجام دیں۔

سرٹیفیکیشن کی تجدید:مقامی یا بین الاقوامی حکام کے ذریعہ مطلوبہ فلیم پروف سرٹیفیکیشن کا جائزہ لیں۔

تربیت:مؤثر ماحول میں کرین کو محفوظ طریقے سے کس طرح استعمال اور برقرار رکھنے کے لئے ٹرین آپریٹرز اور بحالی کے اہلکاروں کو ٹرین کریں۔

ورکشاپ کا نظارہ:

کمپنی نے ذہین سازوسامان کے انتظام کا پلیٹ فارم انسٹال کیا ہے ، اور اس نے روبوٹ کو سنبھالنے اور ویلڈنگ کے 310 سیٹ (سیٹ) انسٹال کیا ہے۔ منصوبے کی تکمیل کے بعد ، 500 سے زیادہ سیٹ (سیٹ) ہوں گے ، اور سامان نیٹ ورکنگ کی شرح 95 ٪ تک پہنچ جائے گی۔ 32 ویلڈنگ لائنوں کو استعمال میں لایا گیا ہے ، 50 کو انسٹال کرنے کا منصوبہ بنایا گیا ہے ، اور پوری پروڈکٹ لائن کی آٹومیشن ریٹ 85 ٪ تک پہنچ گئی ہے۔
