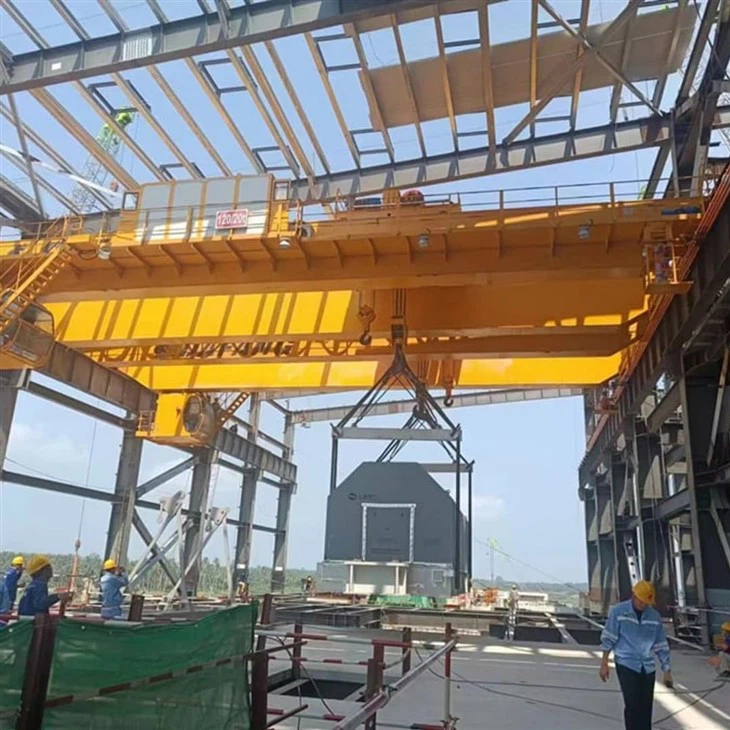

ڈبل گرڈر یورپی اوور ہیڈ کرینیں





A ڈبل گرڈر یورپی اوور ہیڈ کرینبھاری بوجھ اٹھانے اور لے جانے کے لئے صنعتی ترتیبات میں عام طور پر استعمال ہونے والا ایک مضبوط اور موثر مادی ہینڈلنگ سسٹم ہے۔ اس کی اہم خصوصیات کا ایک مختصر تعارف یہ ہے:

1. ساخت:

ڈبل گرڈر: اس میں دو متوازی گرڈرز پر مشتمل ہے جو کرین کے دورانیے کے ساتھ ساتھ چلتے ہیں ، جس سے زیادہ طاقت اور استحکام مہیا ہوتا ہے۔ یہ ڈیزائن سنگل گرڈر کرینوں کے مقابلے میں کرین کو بھاری بوجھ اور وسیع پیمانے پر چھاپوں کو سنبھالنے کی اجازت دیتا ہے۔

اوور ہیڈ ڈیزائن: کرین عمارت کے ڈھانچے پر ریلوں یا بیم پر چلتی ہے ، عام طور پر ورک اسپیس کے اوپر ، زیادہ سے زیادہ فرش کی جگہ۔

2. یورپی انداز:

یورپی کرین ڈیزائن پر زور دیتا ہےکمپیکٹینس, کارکردگی، اورتوانائی کی بچت. اس کی خصوصیات کم ہیڈ روم ، ہلکا پھلکا تعمیر ، اور چھوٹے کام کی جگہوں پر فٹ ہونے کے لئے بہتر طول و عرض کی خصوصیت ہے۔

یورپی اوور ہیڈ کرینیں اکثر اعلی ٹیک اجزاء کا استعمال کرتی ہیں ، جیسے متغیر فریکوینسی ڈرائیوز (VFD) ، ذہین کنٹرول ، اور بہتر حفاظتی نظام۔

3. اہم اجزاء:

ٹرالی اور لہرایا: ڈبل گرڈرز کے اوپری حصے پر سوار ، لہرانے کا بوجھ اٹھانے کا ذمہ دار ہے۔ ٹرالی افقی حرکت کی اجازت دیتے ہوئے ، گرڈیروں کے ساتھ ساتھ حرکت کرتی ہے۔

پل: دو گرڈر کرین کا پل تشکیل دیتے ہیں ، جو ورکشاپ کے اس پار پھیلا ہوا ہے ، جس سے کرین کو آگے پیچھے منتقل کیا جاسکتا ہے۔

آخری ٹرک: یہ گرڈرز کے دونوں سروں پر منسلک ہیں اور رن وے ریلوں پر چلنے والے پہیے گھر ہیں۔

کنٹرول سسٹم: جدید کرینیں اکثر آپریشن کے لئے وائرلیس ریموٹ کنٹرول یا کیبن کنٹرول استعمال کرتی ہیں ، جس سے استعمال میں آسانی اور آپریٹر کی حفاظت میں بہتری آتی ہے۔

4. فوائد:

اعلی لفٹنگ کی گنجائش: ڈبل گرڈر ڈیزائن کی وجہ سے ، یہ کرینیں بہت زیادہ بوجھ اٹھاسکتی ہیں ، اکثر 100 ٹن یا اس سے زیادہ تک۔

وسیع مدت اور اونچائی کی اونچائی: وسیع فیکٹری خالی جگہوں یا گوداموں کے لئے مثالی جہاں اونچی لفٹوں کی ضرورت ہوتی ہے۔

استحکام: انڈسٹری کی مخصوص ضروریات کو پورا کرنے کے لئے اکثر عین مطابق انجینئرنگ کے ساتھ ، ہیوی ڈیوٹی ، طویل مدتی استعمال کے لئے بنایا گیا ہے۔

حفاظت اور کارکردگی: ایڈوانسڈ کنٹرول سسٹم ، اینٹی سوی ٹکنالوجی ، اور اوورلوڈ پروٹیکشن آپریشنل حفاظت اور کارکردگی کو بڑھاوا دیتے ہیں۔

5. درخواستیں:

مینوفیکچرنگ پلانٹس: خام مال ، مشینری ، یا تیار شدہ مصنوعات کو منتقل کرنے کے لئے۔

اسٹیل پودے: بڑی اسٹیل پلیٹوں ، کنڈلیوں اور دیگر بھاری مواد سے نمٹنے کے لئے استعمال کیا جاتا ہے۔

گودام اور لاجسٹکس: لوڈنگ ، ان لوڈنگ ، اور سامان منتقل کرنے کے لئے۔

بھاری صنعتیں: جیسے جہاز سازی ، آٹوموٹو ، اور ایرو اسپیس سیکٹر ، جہاں صحت سے متعلق لفٹنگ کی ضرورت ہے۔

خلاصہ یہ کہ ، ڈبل گرڈر یورپی اوور ہیڈ کرینیں انتہائی موثر ، پائیدار اور مختلف صنعتی ایپلی کیشنز کے لئے بہتر ہیں جہاں بھاری اور عین مطابق لفٹنگ ضروری ہے۔



وارنٹی: 1 سال

وزن (کلوگرام): 2000 کلوگرام

خصوصیت: برج کرین

حالت: نیا

ریٹیڈ لفٹنگ لمحہ: 5-500 ٹن

زیادہ سے زیادہ لفٹنگ بوجھ: 500 ٹن

اسپین: 4. 5-31. 5m

بجلی کی فراہمی: 3 فیز AC 380V 50Hz

کنٹرول کا طریقہ: ریموٹ کنٹرول ، لاکٹ کنٹرول ، کیبن کنٹرول

لفٹنگ میکانزم: الیکٹرک لہرانے یا ٹرالی

کرین کی قسم: ڈبل گرڈر





50 یا 10ton ہینگر برج کرین

1. ڈبل گرڈر

تفصیل: دو متوازی افقی بیم (گرڈرز) جو کرین کے آپریٹنگ ایریا کی چوڑائی پر پھیلا ہوا ہے۔ وہ کرین کے لئے بنیادی ساختی مدد فراہم کرتے ہیں۔

تقریب: وہ کرین کو سنگل گرڈر کرینوں کے مقابلے میں بھاری بوجھ اور وسیع پیمانے پر پھیلانے کی اجازت دیتے ہیں۔ ٹرالی اور لہرانے والے ان گرڈرز کے اوپر یا نیچے کا سفر کرتے ہیں۔

 ٹرالی

تفصیل: ایک موٹرائزڈ پلیٹ فارم جو ڈبل گرڈرز کے ساتھ چلتا ہے۔

تقریب: ٹرالی لہرا رہی ہے اور گرڈیروں کے ساتھ افقی نقل و حرکت کا ذمہ دار ہے ، جس سے بوجھ کو کرین کے دور میں منتقل کیا جاسکتا ہے۔

 لہرایا

تفصیل: لہرانے والی ٹرالی پر لفٹنگ کا طریقہ کار ہے ، اور اس میں ایک ڈھول یا سلسلہ شامل ہے جو بوجھ اٹھا کر کم کرتا ہے۔

اقسام: یا تو تار رسی کے لہرانے یا چین کی لہریں ہوسکتی ہیں۔

تقریب: یہ اصل لفٹنگ اور بوجھ کو کم کرنے سے نمٹاتا ہے۔ یوروپی ڈیزائن میں ، ہوسٹس اکثر زیادہ کمپیکٹ اور توانائی سے موثر ہوتے ہیں۔



3. اینڈ ٹرک

تفصیل: یہ پل گرڈرز کے ہر سرے پر واقع ہیں۔

تقریب: اختتامی ٹرکوں میں پہیے ہیں جو کرین کو رن وے ریلوں کے ساتھ ساتھ منتقل کرنے کی اجازت دیتے ہیں۔ طول بلد تحریک کی اجازت دیتے ہوئے وہ پل کے لئے استحکام اور مدد فراہم کرتے ہیں۔





4. کرین ٹریول میکانزم

1. اجزاء

کرین میکانزم عام طور پر درج ذیل اہم اجزاء پر مشتمل ہوتا ہے:

موٹر: کرین کی نقل و حرکت کو چلانے کے لئے طاقت فراہم کرتا ہے۔

ریڈوسر: پہیے چلانے کے ل motor موٹر کی تیز رفتار کو مناسب کم اسپیڈ ہائی ٹارک آؤٹ پٹ میں تبدیل کرتا ہے۔

پہیے: ٹریک سے رابطہ کریں ، کرین کا وزن اٹھائیں اور اسے آسانی سے منتقل ہونے دیں۔

انڈر فریم: کرین کے پورے میکانزم کی حمایت کرتا ہے اور مرکزی بیم سے جڑا ہوا ہے۔

2. کام کرنے کا اصول

کرین میکانزم موٹر کے ذریعے ریڈوسر کو چلاتا ہے ، اور ریڈوسر پہیے پر طاقت منتقل کرتا ہے ، اور کرین کو آگے اور پیچھے کی طرف آگے بڑھاتا ہے۔ کنٹرول سسٹم درست کنٹرول حاصل کرنے کے لئے موٹر کی شروعات ، اسٹاپ اور چلانے کی رفتار کو ایڈجسٹ کرسکتا ہے۔

5. ٹرولی ٹریول میکانزم

1. کام کرنے کا اصول

ٹرالی چلانے والا طریقہ کار موٹر کے ذریعے ریڈوزر کو چلاتا ہے ، اور ریڈوسر پہیے پر طاقت منتقل کرتا ہے تاکہ ٹرالی کو آگے اور پیچھے کی طرف مرکزی شہتیر پر دھکیل سکے۔ کنٹرول سسٹم لہرانے کے عین مطابق کنٹرول کو حاصل کرنے کے لئے موٹر کی شروعات اور اسٹاپ اور چلانے کی رفتار کو ایڈجسٹ کرسکتا ہے۔

2. کنٹرول کا طریقہ

ٹرالی چلانے کے طریقہ کار کے کنٹرول کے طریقوں میں عام طور پر شامل ہیں:

دستی کنٹرول: کنٹرول پینل یا ہینڈل کے ذریعے دستی آپریشن۔

ریموٹ کنٹرول: آپریشنل لچک اور حفاظت کو بڑھانے کے لئے وائرلیس ریموٹ کنٹرول کا استعمال۔

خودکار کنٹرول: پی ایل سی (پروگرام قابل منطق کنٹرولر) کے ذریعہ خودکار کنٹرول حاصل کیا جاتا ہے ، جو پروڈکشن لائن کے مربوط آپریشن کے لئے موزوں ہے۔

3. سیفٹی ڈیوائس

ٹرالی چلانے کا طریقہ کار عام طور پر محفوظ آپریشن کو یقینی بنانے کے لئے متعدد حفاظتی آلات سے لیس ہوتا ہے۔

اوورلوڈ پروٹیکشن: جب بوجھ ریٹیڈ ویلیو سے زیادہ ہوجاتا ہے تو ، یہ خود بخود سامان کی حفاظت کے لئے بھاگنا بند ہوجاتا ہے۔

حد سوئچ: سامان کو پہنچنے والے نقصان سے بچنے کے لئے ٹرالی کو مرکزی بیم کے دونوں سروں سے تجاوز کرنے سے روکتا ہے۔

ایمرجنسی اسٹاپ ڈیوائس: کسی ہنگامی صورتحال میں ، آپریٹر تیزی سے ٹرالی کی نقل و حرکت کو روک سکتا ہے۔

6. کرین پہی .ہ

1. مادی انتخاب

پہیے عام طور پر اعلی طاقت کے کھوٹ اسٹیل یا کاسٹ آئرن سے بنے ہوتے ہیں تاکہ ان کی طاقت کو یقینی بنایا جاسکے اور اعلی بوجھ کے حالات میں مزاحمت پہنیں۔ مواد کا انتخاب پہیے کی خدمت کی زندگی اور بوجھ اٹھانے کی صلاحیت کو براہ راست متاثر کرتا ہے۔

2. کام کرنے کا اصول

پہیے کرین کا وزن اٹھاتے ہیں اور ٹریک سے رابطہ کرکے مستحکم مدد فراہم کرتے ہیں۔ موٹر کے ذریعہ کارفرما ، پہیے گھومتے ہیں اور پوری کرین کو ٹریک کے ساتھ ساتھ دھکیل دیتے ہیں۔ اچھا رابطہ اور رگڑ کرین کے محفوظ اور مستحکم آپریشن کو یقینی بناتا ہے۔

3. ڈیزائن کی ضروریات

پہیے کے ڈیزائن کو متعدد عوامل پر غور کرنے کی ضرورت ہے:

لے جانے کی گنجائش: کرین کے زیادہ سے زیادہ بوجھ کے مطابق ، پہیے کو لے جانے کی کافی صلاحیت رکھنے کی ضرورت ہے۔

رگڑ قابلیت: اس بات کو یقینی بنائیں کہ پھسلنے سے بچنے کے لئے پہیے اور ٹریک کے مابین مناسب رگڑ موجود ہے۔

مزاحمت پہنیں: پہیے کی سطح کو طویل مدتی آپریشن سے نمٹنے کے لئے اچھ wear ے لباس کے خلاف مزاحمت کی ضرورت ہے۔

7. کرین ہک

1. ساختی ساخت

ہک عام طور پر درج ذیل اہم حصوں پر مشتمل ہوتا ہے:

ہک باڈی: بنیادی بوجھ اٹھانے والا حصہ ، عام طور پر اعلی طاقت والے اسٹیل سے بنا ہوتا ہے ، اور شکل بھاری شے کے استحکام کو یقینی بنانے کے لئے ڈیزائن کی گئی ہے۔

پھانسی کی انگوٹھی: لفٹنگ تار رسی یا پھینکنے سے مربوط ہونے کے لئے استعمال کیا جاتا ہے ، جو بھاری شے سے مربوط ہونے کے لئے آسان ہے۔

سیفٹی لاک: لفٹنگ کے عمل کے دوران حادثاتی طور پر گرنے سے پھانسی والے آبجیکٹ کو روکتا ہے اور حفاظت میں اضافہ کرتا ہے۔

2. مادی انتخاب

ہک عام طور پر کافی طاقت اور سختی فراہم کرنے کے لئے کھوٹ اسٹیل یا خصوصی کھوٹ کے مواد کا استعمال کرتا ہے۔ مواد کا انتخاب براہ راست بوجھ اٹھانے کی صلاحیت اور ہک کی استحکام کو متاثر کرتا ہے۔

3. کام کرنے کا اصول

لفٹنگ آپریشن کے دوران ، ہک لٹکی ہوئی انگوٹھی کے ذریعے لفٹنگ تار کی رسی سے جڑا ہوا ہے ، اور ہک جسم محفوظ طریقے سے بھاری چیز کو لٹکا دیتا ہے۔ جب لفٹنگ کا نظام کام کر رہا ہے تو ، ہک ہینڈلنگ ٹاسک کو مکمل کرنے کے لئے بھاری چیز کو تار کی رسی کے ذریعے اٹھاتا ہے۔

موٹر

1. اقسام

عام موٹر اقسام میں شامل ہیں:

AC موٹرز: کرینوں میں بڑے پیمانے پر استعمال ہوتے ہیں ، جس میں فوائد جیسے ہموار اسٹارٹ اپ اور اعلی آپریٹنگ کارکردگی۔

ڈی سی موٹرز: اچھ control ی کنٹرول کی کارکردگی کے ساتھ ، رفتار کے ضوابط کی ضرورت کے مواقع کے لئے موزوں۔

2. بحالی اور نگہداشت

موٹر کی کارکردگی کے لئے باقاعدگی سے دیکھ بھال ضروری ہے ، بشمول:

چکنا: چلنے والے تیلوں کو باقاعدگی سے چیک کریں اور اس کی جگہ لے لیں تاکہ چلنے والے حصوں کو ہموار عمل کو یقینی بنایا جاسکے۔

بجلی کا معائنہ: حفاظت کو یقینی بنانے کے لئے بجلی کے رابطوں اور موصلیت کی جانچ کریں۔

آپریشن کی حیثیت کی نگرانی: بروقت مسائل کا پتہ لگانے اور حل کرنے کے لئے موٹر کے کام کرنے کی حیثیت کی نگرانی کریں۔

.

آواز اور روشنی کے الارم کا نظام اور حد سوئچ

1. آواز اور روشنی کے الارم کا نظام

انتباہی فنکشن: جب کرین اٹھا رہی ہے ، حرکت پذیر ہے یا آپریٹنگ کررہی ہے ، جب یہ کسی خطرناک علاقے کے قریب پہنچتا ہے یا غیر معمولی صورتحال ہوتی ہے تو ، نظام آپریٹر اور آس پاس کے اہلکاروں کو حفاظت پر توجہ دینے کے لئے یاد دلانے کے لئے آواز اور لائٹ الارم ڈیوائس کے ذریعہ آواز اور فلیش سگنل بھیجے گا۔

اسٹیٹس پرامپٹ: جب کرین شروع ہوتی ہے ، رک جاتی ہے ، اوورلوڈ ہوجاتی ہے یا دیگر اہم حیثیت میں تبدیلیاں ہوتی ہیں تو ، آواز اور لائٹ الارم سسٹم آپریٹر کو وقت پر سامان کی حیثیت کو سمجھنے میں مدد کے لئے اسی اشارے جاری کرے گا۔

2. حد سوئچ

حفاظت سے تحفظ: حد سوئچ کو کرین کی حرکت کی حد کو محدود کرنے کے لئے استعمال کیا جاتا ہے تاکہ اسے محفوظ کام کرنے کی حد سے تجاوز کرنے سے روک سکے اور سامان کو پہنچنے والے نقصان اور حادثات سے بچا جاسکے۔

خودکار اسٹاپ: جب کرین پیش سیٹ کی حد تک پہنچ جاتی ہے تو ، حد سوئچ خود بخود بجلی کی فراہمی کو کاٹ دے گا اور موٹر کو کام کرنے سے روک دے گا۔

10. سیفٹی ڈیوائسز

1. ایمرجنسی اسٹاپ ڈیوائس: کسی ہنگامی صورتحال میں ، آپریٹر حادثات سے بچنے کے لئے کرین کی تمام حرکتوں کو جلدی سے روک سکتا ہے۔

2. صوتی اور روشنی کے الارم کا نظام: جب کرین کام کر رہی ہے ، اگر کوئی غیر معمولی صورتحال (جیسے حد تک پہنچنے یا اوورلوڈنگ) ہو تو ، آواز اور روشنی کے الارم کا نظام آپریٹر اور آس پاس کے اہلکاروں کو توجہ دینے کے لئے یاد دلانے کے لئے آواز اور فلیش سگنل کا اخراج کرے گا۔

3. سیفٹی لاک: لفٹنگ کے عمل کے دوران حادثاتی طور پر گرنے سے ہک یا پھینکنے سے بچنے کے لئے استعمال کیا جاتا ہے ، جس سے لفٹنگ آپریشن کی حفاظت میں اضافہ ہوتا ہے۔

4. الیکٹریکل پروٹیکشن ڈیوائس: بجلی کے نظام کو اوورلوڈنگ ، شارٹ سرکٹ یا رساو سے روکیں ، اور سامان اور آپریٹرز کی حفاظت کو یقینی بنائیں۔

5. سیفٹی کا احاطہ: کام کے دوران آپریٹرز کو حادثاتی طور پر رابطہ کرنے سے روکنے کے لئے کمزور حصوں جیسے موٹرز ، ٹرانسمیشن میکانزم وغیرہ کا احاطہ کریں۔ حفاظتی کور میں اچھی مرئیت اور استحکام ہونا چاہئے ، اور اسے چلانے اور برقرار رکھنے میں آسان ہونا چاہئے۔

6. آپریشن مانیٹرنگ سسٹم: اصل وقت میں کرین کی آپریٹنگ حیثیت کی نگرانی کریں ، ڈیٹا کو ریکارڈ کریں ، اور جب غیر معمولی واقع ہوتا ہے تو الارم جاری کریں۔ بشمول سینسر ، ڈسپلے اسکرینیں اور کنٹرول سسٹم۔

سامان کے محفوظ آپریشن کو یقینی بنانے کے لئے ڈبل بیم برج کرین کا حفاظتی آلہ ایک اہم گارنٹی ہے۔ معقول ڈیزائن ، باقاعدگی سے دیکھ بھال اور بروقت معائنہ حادثات کے خطرے کو مؤثر طریقے سے کم کرسکتا ہے اور کرین کی حفاظت اور وشوسنییتا کو بہتر بنا سکتا ہے۔ آپریٹرز کو حفاظتی آپریٹنگ طریقہ کار پر سختی سے پیروی کرنی چاہئے تاکہ یہ یقینی بنایا جاسکے کہ لہرانے کا عمل محفوظ ماحول میں انجام دیا جاتا ہے۔

11.Control وضع

1. دستی کنٹرول: آپریٹر کرین کے مختلف اعمال کو براہ راست کنٹرول کرتا ہے ، جیسے لفٹنگ اور منتقل ، کنٹرول پینل یا ہینڈل کے ذریعے۔ سادہ اور بدیہی ، چھوٹے یا قلیل وقت کی کارروائیوں کے لئے موزوں۔

2. ریموٹ کنٹرول: کرین کے آپریشن کو کنٹرول کرنے کے لئے وائرلیس ریموٹ کنٹرول کا استعمال کریں ، اور آپریٹر اسے محفوظ فاصلے سے کنٹرول کرسکتا ہے۔ اعلی لچک ، پیچیدہ یا خطرناک ماحول میں کاموں کے ل suitable موزوں ہے۔

3. خودکار کنٹرول: خودکار کنٹرول PLC (پروگرام قابل منطق کنٹرولر) کے ذریعے حاصل کیا جاتا ہے ، جو پیش سیٹ پروگراموں کے مطابق خود بخود لفٹنگ کے کام انجام دے سکتا ہے۔ کارکردگی کو بہتر بنائیں اور اعلی تعدد اور بار بار چلنے والی کارروائیوں کے لئے موزوں ہے۔

4. مرکزی کنٹرول: متعدد کرینیں مرکزی طور پر ایک کنٹرول سینٹر کے ذریعہ سنبھالتی ہیں ، اور آپریٹر ایک ہی وقت میں متعدد آلات کی نگرانی اور کنٹرول کرسکتے ہیں۔ آپریشن کوآرڈینیشن کو بہتر بنانے کے ل large بڑی صنعتی سائٹوں کے لئے موزوں ہے۔

5. ذہین کنٹرول: ذہین نگرانی اور ایڈجسٹمنٹ کے حصول کے ل sen سینسر اور مانیٹرنگ سسٹم کو یکجا کریں ، جیسے ریئل ٹائم بوجھ مانیٹرنگ اور حیثیت کی آراء۔ حفاظت اور کارکردگی کو بہتر بنائیں اور جدید پیداوار کی ضروریات کو اپنائیں۔

6. سیفٹی کنٹرول: غیر معمولی حالات میں خودکار شٹ ڈاؤن کو یقینی بنانے کے لئے سیفٹی پروٹیکشن ڈیوائسز (جیسے اوورلوڈ پروٹیکشن ، حد سوئچز) سے لیس ہے۔ سامان کی حفاظت کو بہتر بنائیں اور حادثات کو روکیں۔

12. اسکچچ

اہم تکنیکی



ڈبل گرڈر یورپی اوور ہیڈ کرینیںمتعدد فوائد کی پیش کش کریں جو ان کو انتہائی موثر ، پائیدار اور مادی ہینڈلنگ کے لئے لاگت سے موثر بناتے ہیں ، خاص طور پر صنعتی اور ہیوی ڈیوٹی ایپلی کیشنز میں۔ یہاں کچھ کلیدی فوائد ہیں:

1. اعلی لفٹنگ کی گنجائش

فائدہ: ڈبل گرڈر ڈیزائن زیادہ طاقت اور سختی فراہم کرتا ہے ، جس سے کرین کو بھاری بوجھ اٹھانے کی اجازت ملتی ہے ، اکثر 100 ٹن یا اس سے زیادہ تک۔

فائدہ: صنعتوں کے لئے مثالی جن میں بڑے ، بھاری سامان یا مواد کو سنبھالنے کی ضرورت ہوتی ہے ، جیسے اسٹیل مینوفیکچرنگ ، جہاز سازی ، اور ہیوی انجینئرنگ۔

2. وسیع پیمانے پر دور اور طویل سفر کا فاصلہ

فائدہ: ڈبل گرڈر کرینیں سنگل گرڈر کرینوں کے مقابلے میں بہت زیادہ فاصلوں پر پھیلا سکتی ہیں ، جس سے وسیع تر کام کی جگہ پر کوریج کی اجازت مل سکتی ہے۔

فائدہ: وہ بڑی فیکٹریوں ، گوداموں اور ورکشاپس کے ل perfect بہترین ہیں جہاں وسیع مدت میں ہینڈلنگ ضروری ہے۔

3. لفٹنگ کی اونچائی میں اضافہ

فائدہ: لہرانے کو ڈبل گرڈرز کے اوپری حصے پر لگایا گیا ہے ، جس سے کرین کو سنگل گرڈر کرینوں کے مقابلے میں اونچی لفٹنگ اونچائی (لفٹنگ کلیئرنس) ملتی ہے۔

فائدہ: یہ خاص طور پر ایسے ماحول میں فائدہ مند ہے جہاں زیادہ سے زیادہ جگہ کا استعمال ضروری ہے ، جیسے لمبے گوداموں یا مینوفیکچرنگ پلانٹس جس میں اونچی چھتیں ہیں۔

4. کمپیکٹ اور موثر ڈیزائن (یورپی طرز)

فائدہ: یورپی طرز کے کرینیں کمپیکٹ ہونے کے لئے تیار کی گئیں ، جس میں کم ہیڈ روم اور کم ڈیڈ ویٹ کے ساتھ ہے۔ بہتر ڈیزائن میں ہلکے وزن والے مواد اور جدید ٹیکنالوجیز کا استعمال شامل ہے ، جس سے مجموعی ساختی بوجھ کم ہوتا ہے۔

فائدہ: یہ کمپیکٹ پن جگہ کے بہتر استعمال کے قابل بناتا ہے اور عمارت میں مہنگا ساختی کمک کی ضرورت کو کم کرسکتا ہے۔

5. توانائی کی کارکردگی

فائدہ: یورپی کرینیں اکثر توانائی کی بچت کی خصوصیات جیسے متغیر فریکوینسی ڈرائیوز (VFD) کو شامل کرتی ہیں ، جو ہموار ، توانائی سے موثر ایکسلریشن اور سست روی کی اجازت دیتی ہیں۔

فائدہ: توانائی کی کھپت میں کمی سے آپریشنل اخراجات کم ہوتے ہیں ، خاص طور پر ان سہولیات میں جہاں کرین کثرت سے استعمال ہوتا ہے۔

6. استحکام اور لمبی عمر

فائدہ: ڈبل گرڈر کرینیں ہیوی ڈیوٹی اجزاء اور پائیدار مواد کے ساتھ بنی ہیں جو اس بات کو یقینی بناتی ہیں کہ وہ طویل عرصے تک کام کرنے والے سخت ماحول کو سنبھال سکیں۔

فائدہ: کم بحالی اور طویل آپریشنل زندگی کا مطلب کم ٹائم ٹائم اور مرمت یا تبدیلیوں کے لئے کم اخراجات ہیں۔

7. ہموار اور عین مطابق کنٹرول

فائدہ: یوروپی اوور ہیڈ کرینیں جدید کنٹرول سسٹم سے آراستہ ہیں ، جن میں وائرلیس ریموٹ کنٹرولز ، اینٹی سوی ٹکنالوجی ، اور عین مطابق اسپیڈ کنٹرول (VFD کے ذریعے) شامل ہیں۔

فائدہ: آپریٹرز بوجھ کو زیادہ واضح طور پر کنٹرول کرسکتے ہیں ، حادثات کے خطرے کو کم کرتے ہیں اور حفاظت کو بہتر بناتے ہیں۔ صحت سے متعلق حساس یا نازک مواد کو سنبھالنے میں پیداواری صلاحیت میں بھی اضافہ کرتا ہے۔

8. حفاظتی خصوصیات میں اضافہ

فائدہ: جدید ڈبل گرڈر کرینیں متعدد حفاظتی خصوصیات سے لیس ہیں جیسے اوورلوڈ پروٹیکشن ، حد سوئچ ، اینٹی تصادم کے نظام ، اور ہنگامی اسٹاپ افعال۔

فائدہ: حفاظتی اقدامات سے حادثات کا خطرہ کم ہوجاتا ہے ، اور آپریٹرز اور دیگر اہلکاروں کے لئے کام کرنے والے محفوظ ماحول کو یقینی بناتے ہیں۔

9. بہتر بوجھ کی تقسیم

فائدہ: دو گرڈروں کے ساتھ ، بوجھ کو کرین میں زیادہ یکساں طور پر تقسیم کیا جاتا ہے ، جس سے انفرادی اجزاء پر دباؤ کم ہوتا ہے اور ساختی اخترتی کے خطرے کو کم سے کم کیا جاتا ہے۔

فائدہ: اس سے بہتر ساختی سالمیت اور کارکردگی کا باعث بنتا ہے ، خاص طور پر جب بہت بھاری بوجھ سنبھالتے ہو۔

10. مخصوص ضروریات کے مطابق حسب ضرورت

فائدہ: درخواست کی مخصوص ضروریات کو پورا کرنے کے لئے صلاحیت ، مدت ، لفٹنگ اونچائی ، رفتار ، اور اضافی خصوصیات کے لحاظ سے ڈبل گرڈر کرینوں کو اپنی مرضی کے مطابق بنایا جاسکتا ہے۔

فائدہ: تیار کردہ حل کا مطلب ہے خصوصی صنعتوں میں ایرو اسپیس ، آٹوموٹو اور لاجسٹک میں زیادہ کارکردگی اور پیداوری کا مطلب ہے۔

11. لہرانے کی جگہ میں زیادہ لچک

فائدہ: ایک ڈبل گرڈر کرین میں ، لہرانے کو گرڈر کے درمیان یا اس کے اوپر رکھا جاسکتا ہے ، جس میں اونچائی اور کلیئرنس کو اٹھانے کے معاملے میں زیادہ لچک پیش کی جاسکتی ہے۔

فائدہ: اس سے زیادہ عین مطابق بوجھ ہینڈلنگ کی اجازت ملتی ہے ، خاص طور پر محدود جگہوں یا ان علاقوں میں جہاں زیادہ سے زیادہ کلیئرنس کی ضرورت ہوتی ہے۔

12. کم دیکھ بھال کے اخراجات

فائدہ: یورپی اوور ہیڈ کرینیں استحکام اور وشوسنییتا کے لئے ڈیزائن کی گئیں ہیں ، جدید ڈیزائنوں کے ساتھ روایتی کرینوں کے مقابلے میں کم بار بار دیکھ بھال کی ضرورت ہوتی ہے۔

فائدہ: دیکھ بھال کے اخراجات میں کمی اور ٹائم ٹائم طویل مدتی آپریشنل اخراجات کم۔

13. سخت ماحول میں موافقت

فائدہ: یہ کرینیں انتہائی کام کے حالات جیسے اعلی درجہ حرارت ، سنکنرن ماحول ، یا کیمیکلز کی نمائش جیسے انتہائی کام کرنے کے لئے ڈیزائن کی جاسکتی ہیں۔

فائدہ: صنعتی ماحول جیسے اسٹیل ملوں ، فاؤنڈریوں اور کیمیائی پودوں کو چیلنج کرنے کے لئے موزوں۔

خلاصہ میں ،ڈبل گرڈر یورپی اوور ہیڈ کرینیںاعلی لفٹنگ کی صلاحیت ، اعلی کارکردگی ، توانائی کی بچت ، اور حسب ضرورت ڈیزائن پیش کریں جو طویل مدتی کارکردگی اور حفاظت کو یقینی بناتے ہوئے ، صنعتی ایپلی کیشنز کی ایک وسیع رینج میں فوائد فراہم کرتے ہیں۔



50 یا 10ton ہینگر برج کرین

1. مینوفیکچرنگ انڈسٹری

پروڈکشن لائنوں اور اسمبلی ورکشاپس میں ، ڈبل گرڈر برج کرینیں پیداواری کارکردگی کو بہتر بنانے کے ل avy بھاری مشینوں اور اجزاء کو منتقل کرنے اور جمع کرنے کے لئے استعمال کی جاتی ہیں۔

2 تعمیراتی مقامات

ٹھوس تیار شدہ حصوں ، اسٹیل ڈھانچے اور دیگر عمارت سازی کے مواد کو لہرانے کے لئے استعمال کیا جاتا ہے ، جس سے تعمیراتی یونٹوں کو انسٹالیشن آپریشن کو تیزی سے اور موثر انداز میں انجام دینے میں مدد ملتی ہے۔

3. گودام اور رسد

گوداموں اور تقسیم کے مراکز میں ، مادی ہینڈلنگ کی کارکردگی کو بہتر بنانے کے ل double ڈبل گرڈر برج کرینیں ہینڈلنگ ، اسٹیکنگ اور لوڈنگ اور بھاری اشیاء کو لوڈ کرنے کے لئے استعمال کی جاتی ہیں۔

4. کان کنی کی صنعت

بارودی سرنگوں اور معدنی پروسیسنگ پلانٹس میں ، ڈبل گرڈر برج کرینیں سخت کام کرنے والے ماحول کو اپنانے کے لئے بھاری سامان اور کچ دھات کو منتقل کرنے کے لئے استعمال کی جاتی ہیں۔

5. جہاز سازی اور بحالی

جہازوں کی تعمیر ، مرمت اور خاتمے کے لئے استعمال کیا جاتا ہے ، یہ بڑے کارگو کی ہینڈلنگ اور پوزیشننگ کے لئے آسان ہے۔

6. میٹالرجیکل انڈسٹری

اسٹیل کی پیداوار اور دھات پروسیسنگ پلانٹس میں ، ڈبل گرڈر برج کرینیں بھاری دھات کے مواد اور سامان کو منتقل کرنے کے لئے استعمال کی جاتی ہیں۔

7. توانائی کا میدان

پاور پلانٹس اور ہوا کے فارموں میں ، ڈبل گرڈر برج کرینیں بڑے سامان جیسے جنریٹرز اور شائقین کو انسٹال کرنے اور برقرار رکھنے کے لئے استعمال کی جاتی ہیں۔

8. ایرو اسپیس

ایرو اسپیس مینوفیکچرنگ کے دوران بڑے اجزاء جیسے ہوائی جہاز کے جسموں اور انجنوں کو سنبھالنے اور جمع کرنے کے لئے استعمال کیا جاتا ہے۔



50 یا 10ton ہینگر برج کرین

1۔ مطالبہ تجزیہ: کرین کے مخصوص پیرامیٹرز اور استعمال کی ضروریات ، جیسے لفٹنگ کی گنجائش ، مدت ، لفٹنگ اونچائی وغیرہ کا تعین کرنے کے لئے صارفین سے بات چیت کریں۔ صارفین کی ضروریات کے مطابق ابتدائی ڈیزائن اور منصوبہ بندی کی تشکیل کو انجام دیں۔

2. ڈیزائن اسٹیج: بجلی کے نظام کی حفاظت اور کارکردگی کو یقینی بنانے کے لئے مین بیم ، اختتامی بیم ، لفٹنگ میکانزم ، وغیرہ سمیت تفصیلی ساختی ڈیزائن کے لئے CAD اور دیگر ڈیزائن سافٹ ویئر کا استعمال کریں۔ اس بات کو یقینی بنائیں کہ ڈیزائن متعلقہ حفاظتی معیارات کو پورا کرتا ہے اور ضروری حفاظتی آلات سے لیس ہے۔

3. مادی خریداری: اس بات کا یقین کرنے کے لئے اعلی طاقت اور استحکام کی ضروریات کو پورا کرنے کے لئے اعلی طاقت والے اسٹیل جیسے مواد کو منتخب کریں۔ ڈیزائن کی ضروریات کے مطابق موٹرز ، ریڈوسرز ، کرین ریلیں ، ہکس اور دیگر لوازمات خریدیں۔

4. پروسیسنگ اور مینوفیکچرنگ: مختلف اجزاء تیار کرنے کے لئے خام مال کی کٹ ، ویلڈ ، ڈرل اور دیگر پروسیسنگ ، جیسے مین بیم ، اختتامی بیم ، ہکس وغیرہ۔ پروسیسرڈ حصوں کو مکمل کرین ڈھانچہ تشکیل دینے کے لئے جمع کریں۔

5. بجلی کی تنصیب: بجلی کے ڈیزائن ڈرائنگ کے مطابق کیبل وائرنگ اور کنکشن کو انجام دیں۔ بجلی کے نظام کے معمول کے عمل کو یقینی بنانے کے ل control کنٹرول پینل ، ریموٹ کنٹرولز ، سینسر اور دیگر سامان کی جگہ پر انسٹال کریں۔

6. ڈیبگنگ اور ٹیسٹنگ: کرین کے مختلف افعال کی جانچ کریں ، بشمول لفٹنگ ، حرکت ، بریکنگ ، وغیرہ ، اس بات کا یقین کرنے کے لئے کہ یہ عام طور پر چل رہا ہے۔ ریٹیڈ بوجھ کے تحت کرین کی حفاظت اور استحکام کو یقینی بنانے کے لئے بوجھ ٹیسٹ اور حفاظت کی کارکردگی کے ٹیسٹ کروائیں۔

7. قبولیت: صارفین کو سائٹ پر قبولیت کے لئے مدعو کریں تاکہ اس بات کی تصدیق کی جاسکے کہ کرین کی کارکردگی اور ڈیزائن ضروریات کو پورا کرتا ہے یا نہیں۔ متعلقہ تکنیکی دستاویزات ، آپریٹنگ ہدایات اور ہم آہنگی کے سرٹیفکیٹ فراہم کریں۔

8. فروخت کے بعد سروس: سائٹ پر کرین کی ہموار تنصیب کو یقینی بنانے کے لئے صارفین کو تنصیب کی رہنمائی اور تکنیکی مدد فراہم کریں۔ ٹرین آپریٹرز کو یقینی بنانے کے لئے کہ انہوں نے کرین کے محفوظ آپریشن اور بحالی کے علم میں مہارت حاصل کی ہے۔ کرین کے طویل مدتی مستحکم آپریشن کو یقینی بنانے کے لئے باقاعدہ بحالی اور معائنہ کی خدمات فراہم کریں۔















مادی معائنہ

کوالٹی معائنہ: خریدی گئی خام مال پر سخت معیار کا معائنہ کیا جاتا ہے تاکہ یہ یقینی بنایا جاسکے کہ وہ ڈیزائن کی ضروریات اور قومی معیارات کو پورا کرتے ہیں۔

مادی اسٹوریج: سنکنرن یا نقصان کو روکنے کے لئے درجہ بندی کے مطابق اہل مواد کو ذخیرہ کیا جاتا ہے۔

کاٹنے اور تشکیل دینا

اسٹیل کاٹنے: ڈیزائن ڈرائنگ کے سائز کے مطابق اسٹیل کو کاٹنے کے لئے پلازما کاٹنے ، لیزر کاٹنے یا شعلہ کاٹنے اور دیگر ٹکنالوجیوں کا استعمال کریں۔

پروسیسنگ کی تشکیل: مین بیم ، اختتامی بیم اور دیگر ساختی حصوں کی تیاری کے لئے موڑنے ، رولنگ ، ویلڈنگ اور دیگر عمل کے ذریعے اسٹیل پلیٹ کی تشکیل کریں۔

ویلڈنگ

اجزاء ویلڈنگ: کٹ اور تشکیل شدہ اسٹیل کے پرزے مرکزی ڈھانچے جیسے مین بیم ، اختتامی بیم اور ٹرالی میں ویلڈیڈ ہوتے ہیں۔ ساختی طاقت اور ویلڈنگ کے معیار کو یقینی بنانے کے لئے ویلڈنگ کے عمل کو سختی سے کنٹرول کرنے کی ضرورت ہے۔

ویلڈ معائنہ: ویلڈز کا معائنہ کرنے کے لئے غیر تباہ کن ٹیسٹنگ ٹکنالوجی (جیسے الٹراسونک ٹیسٹنگ ، ریڈیوگرافک ٹیسٹنگ) کا استعمال کریں تاکہ یہ یقینی بنایا جاسکے کہ کوئی دراڑیں یا دیگر نقائص موجود نہیں ہیں۔

مشینری

صحت سے متعلق مشینی: ان کی جہتی درستگی اور سطح کے معیار کو یقینی بنانے کے لئے کرین کے کلیدی اجزاء ، جیسے پہیے کے سیٹ ، بیئرنگ سیٹیں ، پلیاں ، وغیرہ پر صحت سے متعلق مشینی انجام دی جاتی ہے۔

پوری مشین کی اسمبلی

جنرل اسمبلی: پری اسمبلی کی بنیاد پر ، کرین کی مجموعی اسمبلی کی جاتی ہے ، جس میں مرکزی بیم ، اختتامی بیم ، لفٹنگ میکانزم ، واکنگ میکانزم وغیرہ کی حتمی تنصیب بھی شامل ہے۔

کمیشننگ اور ٹیسٹنگ

متحرک حالات میں ، کرین کی آپریٹنگ کارکردگی کا تجربہ کیا جاتا ہے ، جس میں لفٹنگ ، واکنگ ، اسٹیئرنگ اور دیگر افعال کی جانچ بھی شامل ہے۔ جمع برج کرین کے مجموعی سائز کی جانچ پڑتال کی جاتی ہے تاکہ یہ یقینی بنایا جاسکے کہ تمام جہتیں ڈیزائن کی ضروریات کو پورا کرتی ہیں۔

چھڑکنے اور اینٹی سنکنرن کا علاج

سطح کے علاج کے زنگ کو ختم کرنا: کرین کی سطح پر مورچا کو ہٹانا ، عام طریقوں میں سینڈ بلاسٹنگ ، اچار ، وغیرہ شامل ہیں۔ ٹاپ کوٹ اسپرے رنگ اسپرے کرنا: کرین کو حفاظتی اور آرائشی اثر دینے کے ل customer کسٹمر کی ضروریات یا صنعت کے معیار کے مطابق سپرے ٹاپ کوٹ۔ نشان زد: چھڑکنے کے بعد ، کرین کی شناختی معلومات کو وضاحتیں ، جیسے ماڈل ، ریٹیڈ بوجھ ، وغیرہ کے مطابق نشان زد کریں۔

فیکٹری اور تنصیب

پیکیجنگ اور ٹرانسپورٹیشن

پیکیجنگ پروٹیکشن: نقل و حمل کے دوران نقصان کو روکنے کے لئے کرین کے کلیدی اجزاء کو حفاظتی طور پر پیکج کریں۔ نقل و حمل کا انتظام: سامان کے سائز اور نقل و حمل کے حالات کے مطابق ، کرین کو گاہک کی سائٹ پر لے جانے کے لئے نقل و حمل کا ایک مناسب طریقہ منتخب کریں۔

قبولیت اور ترسیل

گاہک کی قبولیت

سائٹ پر قبولیت: صارف معاہدے کی ضروریات اور سامان کی کارکردگی اور معیار کی جانچ پڑتال کے لئے معاہدہ کی ضروریات اور تکنیکی وضاحتوں کے مطابق کرین کی سائٹ پر قبولیت کرتا ہے۔

مسئلہ کی اصلاح: اگر کوئی پریشانی پائی جاتی ہے تو ، کارخانہ دار کو وقت پر ان کی اصلاح کرنے کی ضرورت ہے تاکہ یہ یقینی بنایا جاسکے کہ سامان کسٹمر کی ضروریات کو پوری طرح پورا کرتا ہے۔ ترسیل اور استعمال آپریشن کی تربیت: کارخانہ دار عام طور پر کسٹمر کے آپریٹرز کو تربیت دیتا ہے تاکہ یہ یقینی بنایا جاسکے کہ وہ کرین کو صحیح اور محفوظ طریقے سے چلاسکتے ہیں۔
