سٹرانگ وے گینٹری کرین

1) مضبوط وے گینٹری کرین ایک قسم کا ہیوی ڈیوٹی لفٹنگ کا سامان ہے جو بیرونی استعمال کے لیے ڈیزائن کیا گیا ہے، خاص طور پر جہاز سازی، اسٹیل مینوفیکچرنگ، تعمیرات، اور مال برداری کی صنعتوں میں۔ یہ دو متوازی شہتیروں (یا گرڈرز) پر مشتمل ہوتا ہے جو زمین پر نصب پٹریوں کے ساتھ چلتے ہیں۔ یہ ڈیزائن کرین کو زیادہ استحکام، اعلی لفٹنگ کی صلاحیت، اور وسیع علاقوں تک پھیلانے کی صلاحیت فراہم کرتا ہے۔

2) اسٹرانگ وے گینٹری کرینیں کئی ٹن سے لے کر سیکڑوں ٹن تک کے بہت زیادہ بوجھ کو سنبھالنے کی صلاحیت کے لیے مشہور ہیں۔ یہ ڈیزائن سنگل گرڈر گینٹری کرینز کے مقابلے میں زیادہ طاقتور لہرانے والے میکانزم اور مضبوط ڈھانچے کے انضمام کی اجازت دیتا ہے۔ لفٹنگ کی اونچائی کو مخصوص ایپلی کیشن کی ضروریات کی بنیاد پر اپنی مرضی کے مطابق کیا جا سکتا ہے، جیسے لمبا بوجھ اٹھانا یا بڑی جگہوں پر کام کرنا۔

3) ہیوی ڈیوٹی ایپلی کیشنز کے لیے بنائی گئی، یہ کرینیں اعلیٰ طاقت والے مواد سے بنائی گئی ہیں اور سخت ماحولیاتی حالات کا مقابلہ کرنے کے لیے انجنیئر کی گئی ہیں، بشمول تیز ہواؤں، انتہائی درجہ حرارت، اور ہوا میں دھول یا مٹی۔ کارگو کی لوڈنگ اور ان لوڈنگ، بھاری سازوسامان کو منتقل کرنے، یا پری کاسٹ کنکریٹ عناصر کو اٹھانے جیسے کاموں کے لیے صنعتوں کا۔ وہ عام طور پر شپ یارڈز، بندرگاہوں، ریل یارڈز، مینوفیکچرنگ پلانٹس اور تعمیراتی مقامات پر پائے جاتے ہیں۔

4) یہ کرینیں جدید کنٹرول سسٹم کے ساتھ آتی ہیں، بشمول ریموٹ کنٹرولز یا آپریٹر کیبن درست اور محفوظ آپریشن کے لیے۔ متغیر رفتار کنٹرول، اینٹی سوئ ٹکنالوجی، اور لوڈ مومنٹ محدود کرنے والے فیچرز کو اکثر استعمال میں آسانی اور حفاظت کے لیے شامل کیا جاتا ہے۔ کرینوں کو گاہک کی مخصوص ضروریات کو پورا کرنے کے لیے تیار کیا جا سکتا ہے، مختلف اسپین چوڑائی، اٹھانے کی صلاحیت، سفر کے اختیارات کے ساتھ۔ رفتار، اور طاقت کے ذرائع (الیکٹرک، ڈیزل، یا ہائبرڈ)۔ سٹرانگ وے گینٹری کرینیں آپریٹرز اور دونوں کی حفاظت کے لیے حفاظتی نظام سے لیس ہیں۔ بوجھ ان سسٹمز میں حادثات سے بچنے کے لیے حد سوئچز، ایمرجنسی اسٹاپ بٹن، اوورلوڈ پروٹیکشن، اور حفاظتی محافظ شامل ہو سکتے ہیں۔

بنیادی اجزاء: گیئر باکس، موٹر، ​​گیئر

نکالنے کا مقام: ہینان، چین

وارنٹی: 2 سال

وزن (کلوگرام): 3500 کلوگرام

ویڈیو آؤٹ گوئنگ معائنہ؛ فراہم کردہ

مشینری ٹیسٹ کی رپورٹ؛ فراہم کی گئی

درخواست؛ گودام، بندرگاہیں، یارڈ، وغیرہ

مطلوبہ الفاظ:ماڈل گینٹری کرین

کنٹرول کا طریقہ: گراؤنڈ ہینڈل کنٹرول (پش بٹن)

صلاحیت:10-600t

مواد: Q235B/Q345B

اٹھانے کی رفتار:{{0}m/منٹ

لفٹنگ میکانزم؛ الیکٹرک ونچ ٹرالی

گرڈر کی قسم: ڈبل باکس

1. مین بیم

1. ساختی ڈیزائن:

باکس کی قسم یا آئی بیم کی ساخت: مرکزی بیم کو عام طور پر باکس گرڈر یا آئی بیم (جسے ایچ بیم بھی کہا جاتا ہے) کی شکل میں ڈیزائن کیا جاتا ہے۔ باکس گرڈر زیادہ ٹورسنل سختی فراہم کرتا ہے، جو اسے بھاری بوجھ کی صلاحیت کے ساتھ بڑی کرینوں کے لیے زیادہ موزوں بناتا ہے، جب کہ لاگت کی تاثیر کی وجہ سے چھوٹی کرینوں میں I-beams کا زیادہ استعمال ہوتا ہے۔

مواد کی طاقت: شہتیر اعلی طاقت والے اسٹیل سے بنایا گیا ہے تاکہ پائیداری اور بھاری بوجھ کو برداشت کرنے کی صلاحیت کو یقینی بنایا جا سکے کرین کو اٹھانے کے لیے ڈیزائن کیا گیا ہے۔

ویلڈڈ کنسٹرکشن: زیادہ تر ڈیزائنوں میں، مین بیم کو ایک ساتھ ویلڈ کیا جاتا ہے، حالانکہ بعض صورتوں میں، بولڈ یا riveted جوڑوں کو بھی استعمال کیا جا سکتا ہے۔

2. فنکشن اور کردار:

لوڈ ڈسٹری بیوشن: مین بیم بوجھ کے وزن کو دو سرے کے گرڈروں کے درمیان تقسیم کرتی ہے۔ یہ ٹرالی، لہرانے کے طریقہ کار اور معاون گینٹری ٹانگوں کے ساتھ مل کر کام کرتا ہے تاکہ بوجھ کو مؤثر طریقے سے اٹھا یا جا سکے۔

معاون میکانزم: کرین کا لہرانے کا نظام (بشمول ہک، ڈرم، اور لفٹنگ رسیاں) اور ٹریولنگ میکانزم (جو کرین کو پٹریوں کے ساتھ ساتھ چلنے دیتے ہیں) مرکزی بیم پر نصب ہیں۔

دوسرے اجزاء سے کنکشن: مرکزی شہتیر عام طور پر کرین کے فریم کے ذریعے اختتامی شہتیروں سے جڑا ہوتا ہے، اور آخر میں شہتیر گینٹری ٹانگوں کو سہارا دیتے ہیں جو پٹریوں کے ساتھ ساتھ چلتی ہیں۔

لفٹنگ سسٹم

1) ہیوی ڈیوٹی اور اعلی صلاحیت:

سٹرانگ وے گینٹری کرینیں ہیوی ڈیوٹی ایپلی کیشنز کے لیے ڈیزائن کی گئی ہیں، اور لفٹنگ سسٹم خاص طور پر اعلیٰ صلاحیت والے بوجھ کو سنبھالنے کے لیے بنایا گیا ہے، جو اکثر 5 ٹن سے لے کر کئی سو ٹن تک ہوتا ہے۔ درخواست کے لحاظ سے ملٹی پوائنٹ، یا یہاں تک کہ معطل شدہ بوجھ۔

2) صحت سے متعلق اور حفاظت:

اس بات کو یقینی بنانے کے لیے درستگی ضروری ہے کہ بوجھ کو درست اور محفوظ طریقے سے اٹھایا جائے اور کم کیا جائے۔ لفٹنگ سسٹم میں بوجھ کے جھولوں کو کم کرنے اور کنٹرول کو بہتر بنانے کے لیے اینٹی سوئ ٹکنالوجی کی خاصیت ہو سکتی ہے، خاص طور پر جب بڑے، بھاری، یا غیر مستحکم بوجھ اٹھاتے ہیں۔ کرین کو اس کی درجہ بندی کی گنجائش سے زیادہ بوجھ اٹھانے سے روکنے کے لیے ضروری ہے۔

3) دوہری گرڈر ہم آہنگی:

ڈیزائن میں دو گرڈرز کا استعمال بوجھ کی بہتر تقسیم اور زیادہ سختی کی اجازت دیتا ہے، جو بڑے یا بھاری بوجھ اٹھاتے وقت ضروری ہے۔ یہ نظام ہک کی زیادہ اونچائی اور بڑے لفٹنگ اسپین کو بھی قابل بناتا ہے، جو اسے صنعتی اور تعمیراتی ایپلی کیشنز کے لیے مثالی بناتا ہے۔ اہم لفٹنگ طاقت کی ضرورت ہے.

3. اختتامگاڑی

اختتامی گاڑیوں کی اقسام:

1) سنگل ڈرائیو اینڈ کیریج:

اس قسم کی آخری گاڑی ایک ہی موٹر سے چلتی ہے، جو پوری کرین کی حرکت کو چلاتی ہے۔ موٹر عام طور پر پہیوں کے ایک سیٹ کو چلاتی ہے (آخری گاڑی کے ایک طرف)، اور دوسری طرف غیر فعال طور پر چلتی ہے (یعنی، پہیے صرف حرکت کی پیروی کرتے ہیں)۔ سنگل ڈرائیو سسٹم عام طور پر ہلکے بوجھ اور چھوٹے اسپین والی کرینوں کے لیے استعمال ہوتے ہیں۔ .

2) ڈبل ڈرائیو اینڈ کیریج:

ڈبل ڈرائیو سسٹم میں، دونوں سرے والی گاڑیوں (بائیں اور دائیں طرف) الگ الگ موٹریں ہوتی ہیں۔ یہ ڈیزائن زیادہ طاقت فراہم کرتا ہے، اس بات کو یقینی بناتا ہے کہ بھاری بوجھ یا طویل وقفے کے باوجود کرین آسانی سے حرکت کر سکتی ہے۔ ہر سرے پر آزاد ڈرائیو سسٹم زیادہ درست کنٹرول اور اعلی کارکردگی کی اجازت دیتا ہے۔

3) نان پاورڈ (دستی) اینڈ کیریج:

کچھ ایپلی کیشنز میں، خاص طور پر چھوٹی یا دستی کرینوں کے لیے، ہو سکتا ہے کہ آخری گاڑی میں موٹر نہ ہو اور اس کی بجائے اسے دستی طور پر یا ایک سادہ ونچ یا گیئر سسٹم کے ذریعے منتقل کیا جا سکتا ہے۔ یہ کرینیں عام طور پر ہلکے ڈیوٹی کاموں کے لیے استعمال ہوتی ہیں جہاں آٹومیشن یا طاقت سے چلنے والی حرکت ہوتی ہے۔ ضروری نہیں

4. کرین ٹریول میکانزم

کنٹرول اور حفاظتی خصوصیات:

1) کنٹرول سسٹم:

کرین کے سفری طریقہ کار کو آپریٹر کیبن، ریموٹ کنٹرول، یا PLC پر مبنی نظام کے ذریعے کنٹرول کیا جاتا ہے، یہ کرین کی قسم اور آپریشن کی پیچیدگی پر منحصر ہے۔ کنٹرول سسٹم آپریٹر کو کرین کی نقل و حرکت کی رفتار، سمت اور رکنے کا انتظام کرنے کی اجازت دیتا ہے۔ پوائنٹس کے ساتھ ساتھ اس کی نقل و حرکت کو اٹھانے اور لہرانے کے نظام کے ساتھ مربوط کریں۔

2) اینٹی سوئ اور پوزیشننگ سسٹم:

افقی حرکت کے دوران بوجھ کے جھولنے کو کم سے کم کرنے کے لیے اینٹی وے سسٹمز کو ٹریولنگ میکانزم میں ضم کیا جا سکتا ہے، خاص طور پر جب بھاری، بڑی یا بے قاعدہ شکل والی اشیاء کو اٹھانا۔ لوڈ مومینٹ لمیٹر اوور لوڈنگ کو روکنے اور بھاری کے ساتھ سفر کرتے وقت محفوظ آپریشن کو یقینی بنانے کے لیے بھی اہم ہیں۔ بوجھ

3) حفاظت اور اوورلوڈ تحفظ:

سفری طریقہ کار حفاظتی خصوصیات سے لیس ہے جیسے اوورلوڈ سینسرز، حد سوئچز، اور ایمرجنسی اسٹاپ بٹن۔ محدود سوئچ کرین کو ریلوں کے ساتھ یا محفوظ آپریشنل حدود سے زیادہ دور جانے سے روکتے ہیں۔

4) رفتار کنٹرول:

اٹھانے اور سفر کے عمل کے دوران درست حرکت کے لیے کرین میں متغیر رفتار کنٹرول ہو سکتا ہے، جس سے ہموار اور کنٹرول شدہ آغاز اور رکنے کی اجازت مل سکتی ہے۔

5. ٹرالی ٹریول میکانزم

ٹرالی ٹریولنگ میکانزم کے اہم کام:

1) افقی حرکت:

ٹرالی ٹریولنگ میکانزم کا بنیادی کام کرین کے مرکزی گرڈر (زبانوں) میں افقی حرکت فراہم کرنا ہے۔ یہ لہرانے کے نظام (اور اس وجہ سے بوجھ) کو بالکل اسی جگہ پر رکھنے کی اجازت دیتا ہے جہاں اس کی ضرورت ہوتی ہے۔ ٹرالی لہرانے کو کرین کے ایک طرف سے دوسری طرف لے جا سکتی ہے، کرین کو اس کے کام کے دورانیے کے اندر وسیع علاقے کو ڈھانپنے کے قابل بناتا ہے۔

2) درست لوڈ پوزیشننگ:

ٹرالی آپریٹر کو ہک یا لفٹنگ اٹیچمنٹ کو ٹھیک طور پر بوجھ کے اوپر یا اس کے برعکس، بوجھ رکھنے کے لیے مخصوص جگہ پر رکھنے کی اجازت دیتی ہے۔ .

3) لہرانے کے طریقہ کار کے ساتھ ہم آہنگی:

ٹرالی لہرانے کے نظام کے ساتھ ہم آہنگی میں کام کرتی ہے، جو بوجھ کو بڑھاتا اور کم کرتا ہے۔ عمودی (ہوسٹ) اور افقی (ٹرالی) کی نقل و حرکت کا امتزاج تین جہتی جگہ میں بوجھ کو درست طریقے سے ہینڈل کرنے کے قابل بناتا ہے۔ ٹرالی اور لہرانے اعلیٰ درستگی اور کارکردگی کے ساتھ بوجھ کو اٹھانے، منتقل کرنے اور پوزیشن میں لانے کے لیے مل کر کام کرتے ہیں۔

6. کرین وہیل

پہیوں کے اہم اجزاء:

1) وہیل مواد:

پہیے عام طور پر اعلیٰ طاقت والے سٹیل سے بنائے جاتے ہیں، جو وقت کے ساتھ بھاری بوجھ، اثرات اور پہننے کے لیے ڈیزائن کیے گئے ہیں۔ اسٹیل کے پہیے حرکت کے دوران کرین کے پہیوں پر پڑنے والے زیادہ دباؤ سے نمٹنے کے لیے مثالی ہیں۔ مواد کا انتخاب استحکام، مضبوطی اور پہننے کی مزاحمت کو یقینی بناتا ہے، جو صنعتی ماحول کی زیادہ مانگ میں ضروری ہیں۔

2) وہیل ڈیزائن:

کرین کو پٹڑی سے اترنے سے روکنے اور اسے ٹریک پر محفوظ رکھنے کے لیے پہیوں کو اکثر فلینجز (اُٹھے ہوئے کناروں) کے ساتھ ڈیزائن کیا جاتا ہے۔ فلینج سیدھ اور استحکام کو برقرار رکھنے میں مدد کرتا ہے کیونکہ کرین ریلوں کے ساتھ حرکت کرتی ہے۔ پہیوں کا قطر اور چوڑائی کرین کے مخصوص بوجھ کی گنجائش اور آپریٹنگ ماحول کو سہارا دینے کے لیے ڈیزائن کی گئی ہے۔ بھاری بوجھ اٹھانے والی کرینوں کے لیے بڑے پہیوں کی ضرورت ہو سکتی ہے۔

3) وہیل بیرنگ:

رگڑ کو کم کرنے اور ہموار گردش کو آسان بنانے کے لیے وہیل اسمبلی کے اندر بیرنگ نصب کیے جاتے ہیں۔ یہ بیرنگ پہیے کے ایکسل کو سہارا دیتے ہیں، جس سے کرین حرکت میں آتے ہی آزادانہ طور پر گھوم سکتی ہے۔ ہیوی ڈیوٹی بیرنگ عام طور پر کافی وزن کو سنبھالنے کے لیے استعمال ہوتے ہیں اور آپریشن کے دوران پہیوں کے تجربے پر زور دیتے ہیں۔

4) محور:

ایکسل وہ اجزاء ہیں جو پہیوں کو آپس میں جوڑتے ہیں اور آخری گاڑی پر نصب ہوتے ہیں۔ وہ پہیے کی اسمبلی کے لیے ساختی معاونت فراہم کرتے ہیں۔ زیادہ طاقت والا اسٹیل اکثر ایکسل کے لیے استعمال ہوتا ہے، اور وہ بھاری بوجھ اٹھانے اور کرین کو رن وے کے پار منتقل کرنے سے وابستہ دباؤ کو برداشت کرنے کے لیے ڈیزائن کیے گئے ہیں۔

5) وہیل ہب:

وہیل ہب پہیے کو ایکسل سے جوڑتا ہے اور گھومنے کی اجازت دیتا ہے۔ یہ وہیل اسمبلی کا مرکزی حصہ ہے جہاں عام طور پر بیئرنگ سسٹم رکھا جاتا ہے۔ وہیل ہب کو پائیدار اور کرین کی نقل و حرکت کے دوران پیدا ہونے والی قوتوں کو برداشت کرنے کے قابل بنایا گیا ہے، خاص طور پر بھاری بوجھ کے حالات میں۔

7. کرین ہک

1) مواد اور تعمیر:

ہک عام طور پر اعلی طاقت والے اسٹیل یا کھوٹ کے اسٹیل سے بنا ہوتا ہے تاکہ بھاری بوجھ اٹھانے میں شامل کافی دباؤ کو سنبھال سکے۔ اسٹیل کو طاقت اور استحکام کو بہتر بنانے کے لیے اکثر گرمی سے ٹریٹ کیا جاتا ہے۔ خاص طور پر ہیوی ڈیوٹی ایپلی کیشنز کے لیے، جعلی اسٹیل یا مشینی اسٹیل کو ایک ہک بنانے کے لیے استعمال کیا جا سکتا ہے جو حفاظت سے سمجھوتہ کیے بغیر بڑے بوجھ کو برداشت کر سکے۔

2) شکل اور سائز:

ہک کی عام طور پر ایک خمیدہ شکل ہوتی ہے، جس کا ایک کھلا سرہ ہوتا ہے جو بوجھ کو آسانی سے جوڑنے اور الگ کرنے کی اجازت دیتا ہے۔ ہک کا سائز کرین کی صلاحیت اور بوجھ کی اقسام پر منحصر ہوتا ہے جسے اسے سنبھالنے کے لیے ڈیزائن کیا گیا ہے۔ بڑی کرینوں میں بڑے بوجھ کو ایڈجسٹ کرنے کے لیے بڑے ہکس ہوں گے، جبکہ چھوٹی کرینوں میں زیادہ کمپیکٹ ہکس ہوتے ہیں۔

3) سیفٹی لیچ یا لاکنگ میکانزم:

بہت سے کرین ہکس حفاظتی لیچ یا لاکنگ میکانزم سے لیس ہوتے ہیں تاکہ بوجھ کو اٹھانے کے عمل کے دوران حادثاتی طور پر ہک سے پھسلنے سے بچ سکے۔ لوڈ محفوظ طریقے سے منسلک ہوتا ہے۔ کچھ سسٹمز مینوئل یا خودکار لیچنگ سسٹم کی خصوصیت رکھتے ہیں جو اس بات کو یقینی بناتے ہیں کہ ہک بند رہتا ہے۔ اٹھانا

4) کنڈا ہک (اختیاری):

کچھ ایپلی کیشنز میں، کنڈا ہک استعمال کیا جا سکتا ہے۔ اس قسم کا ہک کنڈا بیئرنگ پر لگایا جاتا ہے جو اسے اٹھاتے وقت آزادانہ طور پر گھومنے دیتا ہے، جس سے بوجھ کو گھماؤ یا لفٹنگ رسی یا زنجیر کو نقصان پہنچائے بغیر حرکت یا گھومنے کے قابل بناتا ہے۔ کنڈا ہکس خاص طور پر ایسے حالات میں مفید ہوتا ہے جہاں بوجھ کی ضرورت ہوتی ہے۔ گھمایا جائے یا ہیرا پھیری کی جائے جیسا کہ اسے اٹھایا یا منتقل کیا جا رہا ہے۔

موٹر

1) AC موٹرز (متبادل کرنٹ):

AC موٹرز سٹرانگ وے گینٹری کرینوں میں استعمال ہونے والی موٹروں کی سب سے عام قسم ہیں کیونکہ یہ ہیوی ڈیوٹی ایپلی کیشنز کے لیے سستی، قابل بھروسہ اور موثر ہوتی ہیں۔ گلہری-کیج انڈکشن موٹرز اکثر استعمال ہوتی ہیں، کیونکہ یہ ایک سادہ ڈیزائن، مضبوط کارکردگی، پیش کرتے ہیں۔ اور کم دیکھ بھال۔ AC موٹریں لہرانے اور سفر کرنے کے طریقہ کار دونوں کے لیے استعمال ہوتی ہیں اور متغیر فریکوئنسی ڈرائیوز سے لیس ہوسکتی ہیں۔ رفتار کنٹرول کے لیے (VFDs)۔

2) ڈی سی موٹرز (براہ راست کرنٹ):

ڈی سی موٹرز بعض اوقات کرینوں میں استعمال ہوتی ہیں، خاص طور پر جب درست رفتار کنٹرول اور ہموار آپریشن کی ضرورت ہوتی ہے۔ یہ عام طور پر لہرانے کے نظام کے لیے استعمال ہوتے ہیں جہاں باریک بوجھ کی پوزیشننگ کے لیے متغیر رفتار کنٹرول ضروری ہوتا ہے۔ اگرچہ DC موٹریں کم رفتار اور زیادہ کنٹرول پر بہتر ٹارک پیش کرتی ہیں، لیکن کمیوٹر اور برش کے اجزاء کی وجہ سے انہیں AC موٹرز سے زیادہ دیکھ بھال کی ضرورت ہوتی ہے۔

3) ہائیڈرولک موٹرز (کم عام):

کچھ مخصوص گینٹری کرینوں میں (مثال کے طور پر، بیرونی ماحول یا موبائل کرینوں میں)، ہائیڈرولک موٹرز کرین کے ڈرائیونگ سسٹم کو بجلی فراہم کرنے کے لیے استعمال کی جا سکتی ہیں، خاص طور پر ٹریول میکانزم یا ٹرالی کے لیے۔ ہائیڈرولک سسٹم عام طور پر زیادہ پیچیدہ ہوتے ہیں اور جب زیادہ ٹارک ہو تو استعمال کیا جاتا ہے۔ کم رفتار پر یا جب بھاری بوجھ اٹھانے کے لیے درست کنٹرول کی ضرورت ہوتی ہے۔

.

آواز اور روشنی کے الارم کا نظام اور حد سوئچ

1) ساؤنڈ اور لائٹ الارم سسٹم:

آواز اور روشنی کا الارم سسٹم ایک ضروری حفاظتی خصوصیت ہے جو کرین کی آپریشنل حالت، ممکنہ خطرات، یا ہنگامی حالات کی نشاندہی کرنے کے لیے قابل سماعت اور بصری سگنل فراہم کرتا ہے۔ یہ نظام شور اور مصروف صنعتی ماحول میں مواصلات اور آگاہی کو بہتر بنانے میں مدد کرتے ہیں۔

2) حد سوئچز:

حد سوئچ میکینیکل یا الیکٹرانک آلات ہیں جو کرین کے اجزاء کی نقل و حرکت کو محدود کرنے کے لیے بنائے گئے ہیں، اس بات کو یقینی بناتے ہوئے کہ وہ محفوظ آپریٹنگ حدود سے تجاوز نہ کریں۔ انہیں کرین کے مختلف حصوں میں ضم کیا جاتا ہے تاکہ زیادہ سفر، اوور لوڈنگ، یا مکینیکل نقصان جیسے حادثات سے بچایا جا سکے۔

10. حفاظتی آلات

1) اوورلوڈ پروٹیکشن سسٹم:

اوورلوڈ پروٹیکشن سسٹم کرین کو اس کی درجہ بندی کی گنجائش سے زیادہ بوجھ اٹھانے سے روکنے کے لیے ڈیزائن کیا گیا ہے۔ اگر کرین اوور لوڈ ہو جائے تو سسٹم یا تو لفٹنگ آپریشن کو روک دے گا یا الارم کو چالو کر دے گا۔

2) حد سوئچز:

حد کے سوئچز کرین کو اپنی محفوظ آپریٹنگ حدود سے آگے بڑھنے سے روکتے ہیں، چاہے سفری فاصلے، اونچائی یا وزن کے لحاظ سے ہو۔ وہ کرین کی نقل و حرکت کو روکتے ہیں جب کچھ حد تک پہنچ جاتے ہیں۔

3) ایمرجنسی اسٹاپ بٹن:

ایمرجنسی سٹاپ بٹن (یا ایمرجنسی سٹاپ سوئچ) کرین پر سب سے اہم حفاظتی آلات میں سے ایک ہے۔ یہ کرین آپریٹر یا قریبی اہلکاروں کو ہنگامی صورتحال میں فوری طور پر کرین کو روکنے کی اجازت دیتا ہے۔

4) تصادم مخالف آلات:

کرین کو دیگر کرینوں، ڈھانچے، یا اس کے آپریشنل ایریا میں رکاوٹوں سے ٹکرانے سے روکنے کے لیے اینٹی تصادم کے نظام ضروری ہیں۔

5) سیفٹی بریک:

ڈرائیو یا پاور سسٹم میں ناکامی کی صورت میں کرین کی حرکت کو محفوظ طریقے سے روکنے یا پکڑنے کے لیے حفاظتی بریک ضروری ہیں۔

6) سیفٹی لاکنگ میکانزم:

حفاظتی تالے لگانے کا طریقہ کار کرین کے اجزاء کی حادثاتی یا غیر ارادی نقل و حرکت کو روکتا ہے، خاص طور پر جب وہ پارک یا ساکن پوزیشن میں ہوں۔

7) کرین سفر کی رفتار کی حد:

بعض صورتوں میں، کرین اپنی رفتار کو محدود کرنے کے لیے سسٹمز سے لیس ہو سکتی ہے، خاص طور پر لمبی گینٹری ریلوں پر سفر کرنے کے لیے۔

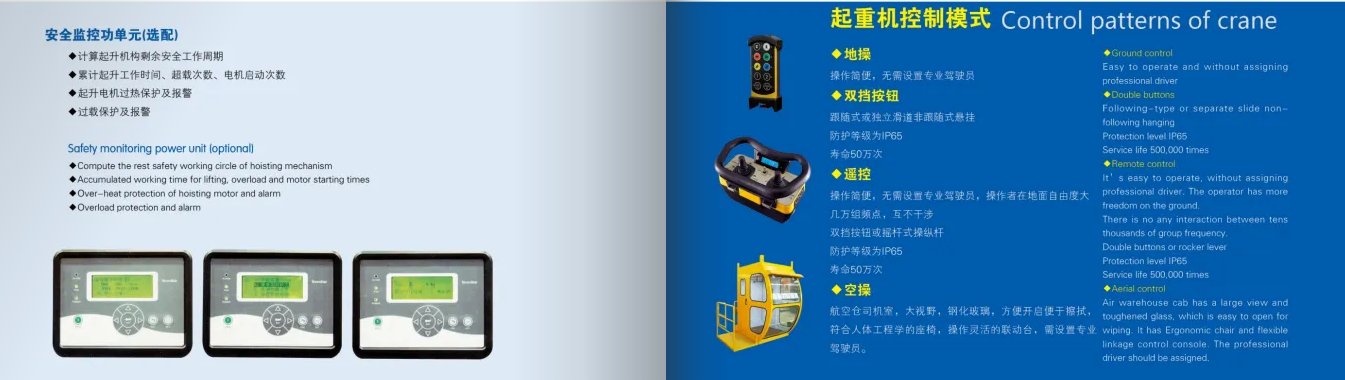

11. کنٹرول موڈ

1) پینڈنٹ کنٹرول (وائرڈ کنٹرول)

پینڈنٹ کنٹرول میں بٹن یا سوئچ کے ساتھ ایک ہینڈ ہیلڈ ڈیوائس شامل ہوتی ہے، جسے آپریٹر کرین کی حرکت کو کنٹرول کرنے کے لیے استعمال کرتا ہے۔ لاکٹ عام طور پر کیبل کے ذریعے کرین سے جڑا ہوتا ہے۔

2) ریڈیو ریموٹ کنٹرول (وائرلیس کنٹرول)

ریڈیو ریموٹ کنٹرول سسٹم وائرلیس ٹکنالوجی کا استعمال کرتے ہیں تاکہ آپریٹرز کو کرین کو دور سے کنٹرول کرنے کی اجازت دی جا سکے، زیادہ لچک فراہم کرنے اور حفاظت کو بہتر بنانے کے لیے۔

3) کیبن کنٹرول (آپریٹر کا کیبن)

کیبن کنٹرول سسٹمز میں آپریٹر کا کیبن شامل ہوتا ہے، جو عام طور پر کرین کے مین گرڈر پر یا کرین کے اوپر مخصوص پلیٹ فارم پر ہوتا ہے۔ آپریٹر کیبن کے اندر سے کرین کی حرکات کو جوائے اسٹک، پش بٹن، اور پیڈل کا استعمال کرتے ہوئے کنٹرول کرتا ہے۔

4) خودکار کنٹرول (خودکار کرین سسٹم)

خودکار کنٹرول سسٹم کرین کو کم سے کم انسانی مداخلت کے ساتھ چلانے کے لیے جدید ترین ٹیکنالوجی کا استعمال کرتے ہیں۔ یہ سسٹم پہلے سے طے شدہ پیرامیٹرز کی بنیاد پر نقل و حرکت، پوزیشننگ اور آپریشنز کو منظم کرنے کے لیے سینسر، کنٹرولرز اور سافٹ ویئر کا استعمال کرتے ہیں۔

5) بغیر ڈرائیور یا ریموٹ نگرانی (کنٹرول روم کے ذریعے نگرانی)

بعض صورتوں میں، ایک کنٹرول روم کرین کی نقل و حرکت کی نگرانی کر سکتا ہے جب کہ کرین خود خود مختار یا محدود دستی مداخلت کے تحت کام کرتی ہے۔ یہ نظام اکثر زیر نگرانی آٹومیشن حل کا حصہ ہوتا ہے۔

12. خاکہ

اہم تکنیکی

1. اعلی لفٹنگ کی صلاحیت اور استحکام

بہتر لوڈ ہینڈلنگ: ڈبل گرڈر ڈیزائن سنگل گرڈر کرین کے مقابلے میں زیادہ اٹھانے کی صلاحیت کی اجازت دیتا ہے۔ دو گرڈرز زیادہ ساختی مدد فراہم کرتے ہیں، کرین کو بہت زیادہ اور بڑے بوجھ کو اٹھانے کے قابل بناتے ہیں۔

بہتر استحکام: ڈبل گرڈر سسٹم آپریشن کے دوران زیادہ استحکام فراہم کرتا ہے، خاص طور پر جب بڑے یا غیر متوازن بوجھ اٹھاتے ہیں۔ یہ ٹپنگ کے خطرے کو کم کرتا ہے اور آپریشنز کی مجموعی حفاظت کو بڑھاتا ہے۔

2. گریٹر اسپین اور ریچ

وائڈر اسپین: ڈبل گرڈر کرینیں بڑے اسپین کو حاصل کر سکتی ہیں، یعنی وہ ایک وسیع علاقے کا احاطہ کر سکتی ہیں۔ یہ انہیں ایپلی کیشنز کے لیے مثالی بناتا ہے جہاں کرین کو بڑے بوجھ کو طویل فاصلے پر منتقل کرنے کی ضرورت ہوتی ہے، جیسے کہ بندرگاہوں، شپ یارڈز، یا اسٹیل ملز میں۔

طویل سفر کا فاصلہ: بڑے اسپین کو سپورٹ کرنے کی صلاحیت کا مطلب یہ ہے کہ ڈبل گرڈر کرینیں سہولت یا صحن میں طویل فاصلہ طے کرسکتی ہیں، جگہ کے استعمال کو بہتر بناتی ہیں اور ورک فلو کی کارکردگی کو بہتر بناتی ہیں۔

3. بہتر صحت سے متعلق اور کنٹرول

بہتر لوڈ کنٹرول: مضبوط وے گینٹری کرینیں اکثر جدید کنٹرول سسٹم سے لیس ہوتی ہیں جو درست لوڈ پوزیشننگ کی اجازت دیتی ہیں۔ حساس مواد، بڑے سائز کی اشیاء، یا ایسے ماحول میں جہاں زیادہ درستگی کی ضرورت ہو (مثلاً، اسمبلی لائنز، بندرگاہوں) کو سنبھالتے وقت یہ اہم ہے۔

4. استحکام اور لمبی عمر

مضبوط ڈھانچہ: ڈبل گرڈر ڈیزائن کی وجہ سے، یہ کرینیں عام طور پر زیادہ پائیدار اور سخت کام کرنے والے حالات کا مقابلہ کرنے کے قابل ہوتی ہیں۔ وہ اکثر اعلیٰ معیار کے مواد سے بنائے جاتے ہیں اور مسلسل ہیوی ڈیوٹی استعمال کے لیے بہتر موزوں ہوتے ہیں۔

پہننے اور آنسو کے خلاف مزاحمت: ہلکے ماڈل کے مقابلے ڈبل گرڈر کرین میں وقت کے ساتھ ساتھ کم ٹوٹنا ہوتا ہے۔ بڑھتا ہوا تعاون اور استحکام ڈھانچے پر پڑنے والے دباؤ کو کم کرتا ہے، اس بات کو یقینی بناتا ہے کہ اجزاء زیادہ دیر تک قائم رہیں۔

5. ایپلی کیشنز میں استعداد

کنفیگریشنز کی مختلف قسمیں: مضبوط وے گینٹری کرینوں کو انڈور سے لے کر آؤٹ ڈور آپریشنز، چھوٹے گوداموں سے لے کر بڑے شپ یارڈز تک وسیع پیمانے پر ایپلی کیشنز کے مطابق بنایا جا سکتا ہے۔ ڈیزائن کو مخصوص لفٹنگ اور سفری ضروریات کو ایڈجسٹ کرنے کے لیے ایڈجسٹ کیا جا سکتا ہے۔

مختلف بوجھ کے لیے موافقت: کرین کی بھاری اور بڑے بوجھ کو اٹھانے کی صلاحیت اسے متنوع صنعتوں کے لیے موزوں بناتی ہے، بشمول تعمیرات، مینوفیکچرنگ، ریل یارڈ، بندرگاہیں، اور اسٹیل ملز۔

1. پورٹ اور کنٹینر ہینڈلنگ

بندرگاہیں اور شپنگ یارڈ سب سے عام ماحول میں سے ہیں جہاں مضبوط وے گینٹری کرینیں استعمال کی جاتی ہیں۔ یہ کرینیں جہازوں، ٹرکوں اور ٹرینوں سے بھاری کارگو کنٹینرز کو لوڈ کرنے اور اتارنے کے لیے ضروری ہیں۔

2. جہاز سازی اور شپ یارڈز

شپ یارڈز میں، مضبوط وے گینٹری کرینیں عام طور پر بڑے جہازوں، کشتیوں اور سمندری ڈھانچے کی تعمیر، مرمت اور دیکھ بھال کے لیے استعمال ہوتی ہیں۔ کرینیں خاص طور پر بھاری لفٹنگ اور بحری جہازوں کے بڑے حصوں کی درست پوزیشننگ کے لیے مفید ہیں۔

3. اسٹیل ملز اور ہیوی انڈسٹریز

اسٹیل ملز، فاؤنڈریز، اور دیگر بھاری صنعتیں خام مال، نیم تیار شدہ مصنوعات، اور تیار سامان کو منتقل کرنے کے لیے سٹرانگ وے گینٹری کرینوں پر انحصار کرتی ہیں۔ یہ صنعتیں بہت زیادہ بوجھ سے نمٹتی ہیں اور انہیں کرینوں کی ضرورت ہوتی ہے جو انتہائی وزن اور سخت ماحول کو سنبھال سکیں۔

4. تعمیراتی اور بنیادی ڈھانچے کے منصوبے

بڑے پیمانے پر تعمیراتی اور بنیادی ڈھانچے کے منصوبوں میں، مضبوط وے گینٹری کرینیں اکثر بڑے تعمیراتی مواد کو اٹھانے اور منتقل کرنے کے لیے استعمال ہوتی ہیں جیسے کنکریٹ، اسٹیل کے بیم، اور تیار شدہ ماڈیول۔

5. گودام اور لاجسٹک آپریشنز

گودام اور تقسیم کے مراکز سامان کی موثر ذخیرہ کرنے، بازیافت اور نقل و حرکت کے لیے مضبوط وے گینٹری کرینوں کا استعمال کرتے ہیں، خاص طور پر بڑے گوداموں میں جن میں زیادہ اسٹوریج ریک یا پیچیدہ ترتیب ہیں۔

6. کان کنی اور کان کی کارروائیاں

کان کنی اور کھدائی میں، مضبوط وے گینٹری کرینوں کا استعمال بھاری مشینری، کان کی دھات کو اٹھانے اور کان کنی کی سہولیات میں بڑی مقدار میں مواد منتقل کرنے کے لیے کیا جاتا ہے۔

7. ایرو اسپیس اور ہوائی جہاز کی تیاری

ایرو اسپیس انڈسٹری میں، مضبوط وے گینٹری کرینوں کا استعمال ہوائی جہاز یا خلائی جہاز کے بڑے پرزوں کو جمع کرنے اور منتقل کرنے کے لیے کیا جاتا ہے، جیسے فیوزلیجز، ونگز اور انجن۔

1. ڈیزائن کا مرحلہ: صارفین کی مخصوص ضروریات کو سمجھیں، بشمول بوجھ برداشت کرنے کی صلاحیت، دورانیہ، اونچائی اور استعمال کا ماحول۔ ضروریات کے مطابق ابتدائی ڈیزائن تیار کریں اور اسکیم ڈرائنگ بنائیں، بشمول ساختی ڈیزائن، پاور سسٹم اور کنٹرول سسٹم ڈیزائن۔ ساختی طاقت، استحکام اور متحرک تجزیہ کریں تاکہ یہ یقینی بنایا جا سکے کہ ڈیزائن متعلقہ معیارات اور تصریحات پر پورا اترتا ہے۔

2. مواد کی تیاری: اچھی مکینیکل خصوصیات اور پائیداری کو یقینی بنانے کے لیے ڈیزائن کی ضروریات کے مطابق مناسب مواد کا انتخاب کریں، جیسے کہ اعلیٰ طاقت والا سٹیل، ایلومینیم مرکب وغیرہ۔ ڈیزائن ڈرائنگ کے مطابق مطلوبہ خام مال اور اجزاء خریدیں، بشمول موٹرز، ریڈوسر، ہکس، کنٹرول سسٹم وغیرہ۔

3. پروسیسنگ اور مینوفیکچرنگ: اسٹیل کو کاٹیں اور مین بیم، اینڈ بیم اور دیگر ساختی حصوں کو ڈیزائن کے طول و عرض کے مطابق پروسیس کریں۔ کرین کا مرکزی ساختی فریم بنانے کے لیے کٹے ہوئے حصوں کو ویلڈنگ کے ذریعے جوڑیں۔ ویلڈیڈ اجزاء کو مکمل کریں، بشمول ڈرلنگ، ٹرننگ اور ملنگ، ہر ایک جزو کی مماثلت کی درستگی کو یقینی بنانے کے لیے۔

4. اسمبلی: ساخت کے استحکام اور مماثلت کو جانچنے کے لیے پروسیس شدہ اجزاء کی ابتدائی اسمبلی۔ لفٹنگ میکانزم، ٹرالی چلانے کا طریقہ کار اور ٹرالی چلانے کا طریقہ کار انسٹال کریں تاکہ یہ یقینی بنایا جا سکے کہ تمام حرکت پذیر حصے آسانی سے چل سکیں۔

5. برقی نظام کی تنصیب: موٹرز، انورٹرز، کنٹرول پینلز اور دیگر برقی پرزوں کو انسٹال کریں تاکہ یہ یقینی بنایا جا سکے کہ برقی نظام درست طریقے سے جڑا ہوا ہے۔ حفاظت اور خوبصورتی کو یقینی بنانے اور مداخلت اور پہننے کو کم کرنے کے لیے کیبل لائنوں کو معقول طریقے سے ترتیب دیں۔

6. کمیشننگ اور ٹیسٹنگ: کرین کے مختلف افعال کی جانچ کریں، بشمول لفٹنگ، موونگ، بریکنگ اور الارم سسٹم، اس بات کو یقینی بنانے کے لیے کہ تمام افعال نارمل ہیں۔ اس بات کو یقینی بنانے کے لیے محفوظ لوڈ ٹیسٹ کروائیں کہ کرین زیادہ سے زیادہ بوجھ کے تحت مستحکم طریقے سے چلتی ہے اور حفاظتی معیارات پر پورا اترتی ہے۔

7. معائنہ اور کوالٹی کنٹرول: پروڈکشن کے ہر لنک پر کوالٹی کا معائنہ کریں تاکہ یہ یقینی بنایا جا سکے کہ تمام اجزاء ڈیزائن اور معیاری ضروریات کو پورا کرتے ہیں۔ متعلقہ قواعد و ضوابط کے مطابق قابلیت کی تصدیق کریں تاکہ یہ یقینی بنایا جا سکے کہ سامان قومی اور صنعتی معیارات پر پورا اترتا ہے۔

8. ڈیلیوری اور انسٹالیشن: تیار کردہ کرین کو کسٹمر سائٹ پر منتقل کریں۔ اسے کسٹمر سائٹ پر انسٹال کریں، بشمول فاؤنڈیشن کو ٹھیک کرنا، شروع کرنا اور پاور سپلائی کو جوڑنا۔ صارفین کو آپریشن کی تربیت فراہم کریں تاکہ یہ یقینی بنایا جا سکے کہ وہ آلات کو محفوظ اور مؤثر طریقے سے استعمال کر سکتے ہیں، اور اسے سرکاری طور پر استعمال کے لیے فراہم کر سکتے ہیں۔

ورکشاپ کا نظارہ:

کمپنی نے ایک ذہین سازوسامان مینجمنٹ پلیٹ فارم نصب کیا ہے، اور ہینڈلنگ اور ویلڈنگ کے روبوٹ کے 310 سیٹ (سیٹ) نصب کیے ہیں۔ پلان کی تکمیل کے بعد، 500 سے زیادہ سیٹ (سیٹ) ہوں گے، اور آلات نیٹ ورکنگ کی شرح 95% تک پہنچ جائے گی۔ 32 ویلڈنگ لائنوں کو استعمال میں لایا گیا ہے، 50 کو نصب کرنے کا منصوبہ ہے، اور پوری پروڈکٹ لائن کی آٹومیشن کی شرح 85% تک پہنچ گئی ہے۔
