پری کاسٹ کنکریٹ پلانٹ گینٹری کرین

ایک پری کاسٹ کنکریٹ پلانٹ گینٹری کرین ایک ہیوی ڈیوٹی صنعتی لفٹنگ کا سامان ہے جو خاص طور پر پری کاسٹ کنکریٹ مینوفیکچرنگ سہولیات میں استعمال کے لیے ڈیزائن کیا گیا ہے۔ پری کاسٹ کنکریٹ پلانٹس کنکریٹ کی مصنوعات کی ایک وسیع رینج تیار کرتے ہیں، جیسے کہ شہتیر، کالم، دیواریں، سلیب، اور بہت کچھ، اس سے پہلے کہ انہیں اسمبلی کے لیے تعمیراتی مقامات پر لے جایا جائے۔ گینٹری کرین پلانٹ کے اندر ان بھاری اور اکثر بڑے پری کاسٹ کنکریٹ کے اجزاء کو موثر طریقے سے سنبھالنے اور منتقل کرنے میں اہم کردار ادا کرتی ہے۔







اہم خصوصیات:



1) ہیوی لفٹنگ کی صلاحیت:پری کاسٹ گینٹری کرینیں انتہائی بھاری پری کاسٹ کنکریٹ عناصر کو اٹھانے اور منتقل کرنے کے لیے بنائی گئی ہیں۔ وہ کنکریٹ کے اجزاء کے مختلف سائز اور وزن کو ایڈجسٹ کرنے کے لیے مختلف لفٹنگ کی صلاحیتوں میں آتے ہیں۔



2) دورانیہ اور اونچائی:کرین کا وسیع دورانیہ اور ایڈجسٹ اونچائی اس بات کو یقینی بناتی ہے کہ یہ پری کاسٹ پلانٹ کے اندر ایک بڑے علاقے کا احاطہ کر سکتی ہے، جس سے پیداوار کے مختلف مراحل کے دوران کنکریٹ کے عناصر کی آسانی سے تدبیر کی جا سکتی ہے۔



3) استحکام:گینٹری کرینیں مستحکم اور قابل اعتماد ہونے کے لیے بنائی گئی ہیں۔ وہ عام طور پر اعلی درجے کی خصوصیات سے لیس ہوتے ہیں جیسے اینٹی سوئ ٹکنالوجی کو اٹھانے اور حرکت کے دوران بوجھ کو جھولنے سے روکنے کے لئے۔



4) صحت سے متعلق کنٹرول:یہ کرینیں درست کنٹرول کا استعمال کرتے ہوئے چلائی جاتی ہیں جو آپریٹرز کو درستگی اور کنٹرول کے ساتھ بھاری کنکریٹ عناصر کو پوزیشن میں رکھنے کی اجازت دیتی ہیں۔ یہ مصنوعات کے معیار کو برقرار رکھنے اور اجزاء کو پہنچنے والے نقصان کو روکنے کے لیے اہم ہے۔



5) حفاظتی خصوصیات:کسی بھی صنعتی ماحول میں حفاظت اولین ترجیح ہوتی ہے۔ پری کاسٹ کنکریٹ پلانٹس کے لیے گینٹری کرینیں اکثر حفاظتی خصوصیات کے ساتھ آتی ہیں جیسے اوورلوڈ پروٹیکشن، ایمرجنسی اسٹاپ بٹن، اور تصادم سے بچنے کے نظام تاکہ کارکنوں کی فلاح و بہبود اور قیمتی سامان کی حفاظت کو یقینی بنایا جا سکے۔



6) استحکام:پری کاسٹ کنکریٹ کی پیداوار کی طلب کی نوعیت کو دیکھتے ہوئے، یہ کرینیں مینوفیکچرنگ کی سہولت کے سخت ماحول کو برداشت کرنے کے لیے بنائی گئی ہیں۔ وہ مضبوط مواد کا استعمال کرتے ہوئے بنائے گئے ہیں جو بھاری استعمال اور دھول، نمی اور کیمیکلز کی نمائش کو برداشت کر سکتے ہیں۔



7) حسب ضرورت:ہر پری کاسٹ کنکریٹ پلانٹ میں ان کی تیار کردہ مصنوعات کی اقسام اور ان کی سہولت کی ترتیب کی بنیاد پر منفرد تقاضے ہو سکتے ہیں۔ گینٹری کرینوں کو اکثر ان مخصوص ضروریات کو پورا کرنے کے لیے اپنی مرضی کے مطابق بنایا جا سکتا ہے۔



8) دیکھ بھال میں آسانی:کرین کی لمبی عمر اور محفوظ آپریشن کو یقینی بنانے کے لیے باقاعدہ دیکھ بھال ضروری ہے۔ بہت ساری جدید گینٹری کرینیں اہم اجزاء تک آسان رسائی کے ساتھ ڈیزائن کی گئی ہیں، دیکھ بھال کے کاموں کو آسان بناتی ہیں۔



9) تکنیکی پیرامیٹر

صلاحیت: 5-1200ٹن

دورانیہ کی لمبائی: 4-40m

اٹھانے کی اونچائی: 3-50m

کام کی ڈیوٹی: A4، A5، A6، A7

ریجڈ وولٹیج: 220V~690V، 50-60Hz، 3ph AC

کام کے ماحول کا درجہ حرارت: -25 ڈگری - جمع 50 ڈگری، رشتہ دار نمی 85 فیصد سے کم یا اس کے برابر

کرین کنٹرول موڈ: فلور کنٹرول / ریموٹ کنٹرول / کیبن روم





پری کاسٹ کنکریٹ پلانٹ کی گینٹری کرین کا پورا سیٹ مین سٹرکچرل فریم، مین گرڈر، لفٹنگ سسٹم، گراؤنڈ کیریجز، کرین سمیت مینوفیکچرنگ سہولت کے اندر بھاری پری کاسٹ کنکریٹ عناصر کی لفٹنگ اور نقل و حرکت کو مؤثر طریقے سے اور محفوظ طریقے سے ایک ساتھ کام کرنے کے لیے ڈیزائن کیا گیا ہے۔ ٹریولنگ میکانزم، ٹرالی ٹراورسنگ میکانزم، کرین وہیل، کرین ہک، موٹر، ​​کنٹرول موڈ وغیرہ۔



1. مین سٹرکچرل فریم

پری کاسٹ کنکریٹ پلانٹ گینٹری کرین کا بنیادی ساختی فریم بنیادی فریم ورک ہے جو کرین کے پورے آپریشن کو سپورٹ کرتا ہے۔ یہ ضروری استحکام، طاقت اور ڈھانچہ فراہم کرتا ہے تاکہ کرین کو بھاری پری کاسٹ کنکریٹ کے اجزاء کو اٹھانے، منتقل کرنے اور پوزیشن میں لانے کے قابل بنائے۔



⑴ عمودی ٹانگیں: عمودی ٹانگیں مرکزی ساختی فریم کے عمودی اجزاء ہیں جو کرین کے وزن اور اس کے اٹھائے جانے والے بوجھ کو سہارا دیتے ہیں۔ یہ ٹانگیں محفوظ طریقے سے زمین یا مستحکم فاؤنڈیشن پر لنگر انداز ہوتی ہیں تاکہ لفٹنگ آپریشن کے دوران استحکام کو یقینی بنایا جا سکے۔

⑵ افقی بیم: افقی شعاعیں اوپر کی عمودی ٹانگوں کو جوڑتی ہیں، جس سے مرکزی ساختی فریم کا اوپری حصہ بنتا ہے۔ یہ بیم اوور ہیڈ ڈھانچہ فراہم کرتے ہیں جس پر گینٹری ریلز اور کرین کے دیگر اجزاء نصب ہوتے ہیں۔

⑶ کراس بریسنگ: کراس بریسنگ اخترن بیم یا ارکان پر مشتمل ہوتی ہے جو عمودی ٹانگوں اور افقی شہتیروں کو جوڑتے ہیں۔ بریسنگ مرکزی فریم کی ساختی سالمیت کو بڑھاتا ہے جس سے جھولنے کو روکتا ہے اور پس منظر کی قوتوں کے خلاف اضافی استحکام فراہم کرتا ہے۔

⑷ بیس فریم: بیس فریم بنیادی ساختی فریم کا نچلا حصہ ہے جو زمین یا بنیاد پر ٹکا ہوا ہے۔ یہ کرین کے بوجھ کو ایک بڑے علاقے پر پھیلاتا ہے اور استحکام فراہم کرتا ہے۔ بیس فریم عام طور پر اسٹیبلائزنگ میکانزم سے لیس ہوتا ہے تاکہ وزن کی تقسیم کو یقینی بنایا جا سکے۔

⑸ گینٹری ریل ماؤنٹنگ: مین اسٹرکچرل فریم کا اوپری حصہ گینٹری ریلوں کے لیے بڑھتے ہوئے مقام کا کام کرتا ہے۔ یہ ریل کرین کی لمبائی کے ساتھ ٹرالی کی نقل و حرکت اور لفٹنگ میکانزم کی رہنمائی کرتی ہیں۔

⑹ حفاظتی خصوصیات: بنیادی ساختی فریم کے ڈیزائن میں حفاظتی تحفظات سب سے اہم ہیں۔ فریم میں حفاظتی انتظامات کے لیے اینکر پوائنٹس، ایمرجنسی اسٹاپ بٹن، اور حادثات کو روکنے اور کارکنان کی حفاظت کو یقینی بنانے کے لیے اینٹی سوئ ٹکنالوجی جیسی خصوصیات شامل ہو سکتی ہیں۔





2. مین گرڈر

مرکزی گرڈر ایک بنیادی جزو ہے جو گینٹری کرین کی مجموعی طاقت اور استحکام کا تعین کرتا ہے۔ اس کا محتاط ڈیزائن، مواد کا انتخاب، اور مینوفیکچرنگ کا معیار مینوفیکچرنگ کے پورے عمل میں بھاری پری کاسٹ کنکریٹ کے اجزاء کو محفوظ طریقے سے اٹھانے، منتقل کرنے اور پوزیشن میں رکھنے کی کرین کی صلاحیت میں معاون ہے۔



⑴ ساخت اور ڈیزائن: مرکزی گرڈر عام طور پر ایک بڑا، افقی بیم ہوتا ہے جو گینٹری کرین کی چوڑائی تک پھیلا ہوا ہوتا ہے۔ یہ کرین کی تصریحات کے لیے درکار بوجھ کی صلاحیت کو سنبھالنے کے لیے ڈیزائن کیا گیا ہے۔ ساختی ڈیزائن میں بوجھ کا وزن، کرین کا دورانیہ، اور کرین کے کام کرنے کے حالات جیسے عوامل کو مدنظر رکھا جاتا ہے تاکہ یہ یقینی بنایا جا سکے کہ یہ اٹھانے کے کام کو محفوظ طریقے سے انجام دے سکتی ہے۔

⑵ میٹریل: مین گرڈر کو اعلی طاقت والے مواد سے بنایا گیا ہے تاکہ بھاری بوجھ اور متحرک قوتوں کو اٹھانے کے کاموں کے دوران سامنا ہو۔ مین گرڈر کی تعمیر کے لیے استعمال ہونے والے عام مواد میں ساختی اسٹیل، مضبوط اسٹیل، یا دیگر اعلیٰ طاقت والے مرکب شامل ہیں۔

⑶ کراس سیکشنل شکل: مرکزی گرڈر کی کراس سیکشنل شکل اس کی بوجھ برداشت کرنے کی صلاحیت اور ساختی سالمیت میں معاون ہے۔ اس میں "I" بیم کی شکل، ایک باکس گرڈر کی شکل، یا دیگر پروفائلز ہو سکتے ہیں جو بوجھ کو مؤثر طریقے سے تقسیم کرنے اور موڑنے اور ٹارسنل قوتوں کے خلاف مزاحمت کے لیے ڈیزائن کیے گئے ہیں۔

⑷ گینٹری ریل ماؤنٹنگ: مین گرڈر میں اکثر گینٹری ریلوں کو چڑھانے کے انتظامات شامل ہوتے ہیں، جو کرین کی لمبائی کے ساتھ ٹرالی کی نقل و حرکت کی رہنمائی کرتے ہیں۔ گینٹری ریلوں کو عام طور پر مین گرڈر کے اوپری حصے تک محفوظ کیا جاتا ہے۔

⑸ اضافی خصوصیات: پری کاسٹ کنکریٹ پلانٹ کی مخصوص ضروریات اور گینٹری کرین کے ڈیزائن پر منحصر ہے، مین گرڈر میں اضافی خصوصیات شامل ہو سکتی ہیں جیسے رسائی پوائنٹس، انسپکشن واک ویز، اور لوازمات جیسے لائٹس، سینسرز یا کیمروں کے لیے منسلک پوائنٹس۔







3. لفٹنگ سسٹم

پری کاسٹ کنکریٹ پلانٹ گینٹری کرین کا لفٹنگ سسٹم ایک اہم جزو ہے جو بھاری پری کاسٹ کنکریٹ کے اجزاء کو اٹھانے، نیچے کرنے اور پوزیشن دینے کے لیے ذمہ دار ہے۔ اسے پلانٹ کے اندر محفوظ اور درست لفٹنگ آپریشنز کو یقینی بنانے کے لیے ڈیزائن کیا گیا ہے۔



⑴ لہرانے یا ونچ کا طریقہ کار:

• لہرانے یا ونچ کا طریقہ کار لفٹنگ سسٹم کا بنیادی جزو ہے۔ یہ ایک الیکٹرک موٹر، ​​گیئر باکس، ڈرم، اور تار کی رسی پر مشتمل ہے۔
• موٹر بوجھ اٹھانے اور کم کرنے کے لیے ضروری طاقت فراہم کرتی ہے۔
• گیئر باکس رفتار میں مطلوبہ کمی فراہم کرتا ہے اور بھاری بوجھ اٹھانے کے لیے ٹارک بڑھاتا ہے۔
• ڈرم تار کی رسی کو ہوا دیتا ہے یا کھولتا ہے، جس سے لہرانے والے ہک یا لفٹنگ اٹیچمنٹ کو اوپر یا نیچے جانے کے قابل بناتا ہے۔

⑵ تار کی رسی:

• لہرانے کے طریقہ کار پر ہوسٹ ہک یا لفٹنگ اٹیچمنٹ کو ڈرم سے جوڑنے کے لیے ایک اعلیٰ طاقت والی تار کا استعمال کیا جاتا ہے۔
• تار کی رسی کا قطر، قسم اور تعمیر کا انتخاب کرین کی بوجھ کی گنجائش اور آپریشنل ضروریات کی بنیاد پر کیا جاتا ہے۔

⑶ ہک یا لفٹنگ اٹیچمنٹ:

• ہک یا لفٹنگ اٹیچمنٹ وہ نقطہ ہے جہاں پرکاسٹ کنکریٹ کا جزو اٹھانے کے لیے منسلک ہوتا ہے۔
• کچھ ہکس سیفٹی لیچز سے لیس ہوتے ہیں تاکہ بوجھ کو حادثاتی طور پر ہٹانے سے بچایا جا سکے۔

⑷ کنٹرول سسٹم:

• کنٹرول سسٹم کرین آپریٹر کو لفٹنگ آپریشن کو کنٹرول کرنے کی اجازت دیتا ہے۔
• آپریٹر کسی بھی مطلوبہ اونچائی پر بوجھ کو بڑھا سکتا ہے، نیچے کر سکتا ہے اور اسے روک سکتا ہے جیسے کہ بٹن، جوائے اسٹک، یا پینڈنٹ کنٹرولز کا استعمال کرتے ہوئے۔

⑸ حد سوئچز:

• حد سوئچ حفاظتی آلات ہیں جو ہک کو محفوظ حدود سے باہر جانے سے روکتے ہیں۔

⑹ سیفٹی بریک:

• بجلی کی خرابی یا دیگر ہنگامی صورتحال کی صورت میں لہرانے کے طریقہ کار کو روکنے کے لیے لفٹنگ سسٹم میں ایک حفاظتی بریک شامل کیا جاتا ہے۔ یہ بوجھ کو غیر متوقع طور پر گرنے سے روکتا ہے۔

⑺ ایمرجنسی اسٹاپ:

• ایک ہنگامی اسٹاپ بٹن فراہم کیا جاتا ہے تاکہ نازک حالات میں لفٹنگ آپریشن کو فوری طور پر روکا جا سکے۔







4. زمینی گاڑیاں

پری کاسٹ کنکریٹ پلانٹ کے گینٹری کرین سسٹم میں، گراؤنڈ کیریجز، جنہیں اینڈ ٹرک یا بوگی بھی کہا جاتا ہے، کرین کو اس کے رن وے یا پٹریوں کے ساتھ مدد اور رہنمائی کرنے میں اہم کردار ادا کرتے ہیں۔ یہ اجزاء کرین کے گرڈر یا پل کے سروں پر رکھے گئے ہیں اور وہ پہیوں یا رولرس سے لیس ہیں جو پٹریوں کے ساتھ ساتھ چلتے ہیں۔



⑴ فنکشن: زمینی گاڑیاں کرین کے ڈھانچے کے وزن کو سہارا دینے اور اسے پٹریوں میں یکساں طور پر تقسیم کرنے کے لیے ذمہ دار ہیں۔ وہ پٹریوں کے ساتھ کرین کی نقل و حرکت کے لیے استحکام اور رہنمائی بھی فراہم کرتے ہیں۔

⑵ پہیے کی ترتیب: زمینی گاڑیاں پہیوں یا رولرس کے سیٹ سے لیس ہوتی ہیں جو پٹریوں کے ساتھ چلتی ہیں۔ یہ پہیے کرین کی ہموار اور کنٹرول حرکت کو یقینی بناتے ہیں۔ پہیے ایکسل سے جڑے ہوئے ہیں، اور ایکسل کو بیرنگ کے ذریعے سہارا دیا جاتا ہے۔ بیرنگ پہیوں کو آزادانہ طور پر گھومنے دیتے ہیں، رگڑ کو کم کرتے ہیں اور نقل و حرکت میں سہولت فراہم کرتے ہیں۔

⑶ ڈرائیو میکانزم: کچھ گینٹری کرین سسٹم میں، زمینی گاڑیوں میں سے ایک ڈرائیو میکانزم سے لیس ہوسکتی ہے، جیسے کہ الیکٹرک موٹر۔ یہ ڈرائیو میکانزم پٹریوں کے ساتھ پوری کرین کی نقل و حرکت کو طاقت دیتا ہے۔

⑷ کنٹرول سسٹم: ڈرائیو میکانزم کا کنٹرول سسٹم کرین آپریٹر کو پٹریوں کے ساتھ کرین کی حرکت کو شروع کرنے، روکنے، تیز کرنے اور کم کرنے کی اجازت دیتا ہے۔

⑸ سیدھ اور ٹریکنگ: ناہموار لباس کو روکنے اور ہموار نقل و حرکت کو یقینی بنانے کے لیے پٹریوں کے ساتھ زمینی گاڑیوں کی مناسب سیدھ بہت ضروری ہے۔ غلط صف بندی کرین کے استحکام کے ساتھ رگڑ، پہننے، اور ممکنہ مسائل کا باعث بن سکتی ہے۔





⑹ حفاظتی خصوصیات: زمینی گاڑیاں حفاظتی خصوصیات سے لیس ہوسکتی ہیں جیسے کہ حد کے سوئچ جو کرین کو محفوظ حدود سے آگے بڑھنے یا رکاوٹوں سے ٹکرانے سے روکتے ہیں۔

⑺ لوڈ کی تقسیم: زمینی گاڑیاں کرین کے بوجھ کو پٹریوں پر یکساں طور پر تقسیم کرتی ہیں۔ یہ بھی تقسیم استحکام کو برقرار رکھنے میں مدد کرتا ہے اور کرین کی ساخت پر ضرورت سے زیادہ دباؤ کو روکتا ہے۔



5. کرین ٹریولنگ میکانزم

پری کاسٹ کنکریٹ پلانٹ گینٹری کرین کے سفری طریقہ کار سے مراد وہ نظام ہے جو کرین کو اس کے رن وے یا پٹریوں کے ساتھ منتقل کرنے کا ذمہ دار ہے۔ یہ طریقہ کار کرین کو افقی طور پر گزرنے کی اجازت دیتا ہے، بھاری پری کاسٹ کنکریٹ کے اجزاء کو اٹھانے، منتقل کرنے یا رکھنے کے لیے خود کو مطلوبہ جگہ پر رکھتا ہے۔



⑴ رن وے یا ٹریکس: گینٹری کرین عام طور پر رن ​​وے یا پٹریوں کے سیٹ پر نصب ہوتی ہے۔ یہ ٹریکس کرین کو پیشگی کانکریٹ پلانٹ کے اندر پہلے سے طے شدہ راستے کے ساتھ آگے پیچھے جانے کے لیے رہنمائی کا راستہ فراہم کرتے ہیں۔

⑵ ڈرائیو سسٹم: ڈرائیو سسٹم کرین کو پٹریوں کے ساتھ منتقل کرنے کے لیے ضروری طاقت فراہم کرتا ہے۔ کرین کے ڈیزائن اور پلانٹ کی ضروریات پر منحصر یہ نظام الیکٹرک، ہائیڈرولک یا دستی بھی ہو سکتا ہے۔

⑶ موٹرز: الیکٹرک گینٹری کرینیں اکثر ایسی موٹروں سے لیس ہوتی ہیں جو پہیوں کو چلاتی ہیں۔ ان موٹروں کو کنٹرول کے مختلف طریقوں سے چلایا جا سکتا ہے، بشمول پش بٹن پینلز، ریموٹ کنٹرولز، یا کرین آپریٹر کے لیے کیبن کنٹرول۔

⑷ کنٹرول سسٹم: کنٹرول سسٹم آپریٹر کو کرین کی حرکت کو شروع کرنے، روکنے، تیز کرنے، سست کرنے اور ریورس کرنے کے قابل بناتا ہے۔ یہ نامزد کام کے علاقوں پر کرین کی درست پوزیشننگ کو یقینی بنانے میں بھی مدد کرتا ہے۔

⑸ بریکنگ سسٹم: کرین کی حرکت کو جلدی اور محفوظ طریقے سے روکنے کے لیے بریکنگ سسٹم ضروری ہے۔ یہ نظام کرین کو کنٹرول جاری ہونے کے بعد حرکت کرنے سے روکتا ہے۔

⑹ حد سوئچز: کرین کے سفر کی حدود کو متعین کرنے کے لیے حد کے سوئچز کا استعمال کیا جاتا ہے۔ کرین کو محفوظ حدود سے آگے بڑھنے سے روکنے کے لیے ان سوئچز کو پٹریوں کے سروں پر رکھا جا سکتا ہے۔



6. ٹرالی ٹراورسنگ میکانزم

گینٹری کرین کے پل یا گرڈر کی لمبائی کے ساتھ ٹرالی کو منتقل کرنے کا طریقہ کار (جسے ہوسٹ کیریج بھی کہا جاتا ہے) کو منتقل کرنے کا ذمہ دار ہے۔ یہ طریقہ کار کرین کو بھاری پری کاسٹ کنکریٹ عناصر کو اٹھانے یا رکھنے کے لیے مطلوبہ جگہ پر خود کو ٹھیک ٹھیک پوزیشن دینے کی اجازت دیتا ہے۔ یہاں یہ ہے کہ ٹرالی کو عبور کرنے کا طریقہ کار عام طور پر کیسے کام کرتا ہے:



⑴ ٹرالی اسمبلی: ٹرالی اسمبلی لفٹنگ میکانزم رکھتی ہے، جس میں عام طور پر ایک لہرانا یا ونچ شامل ہوتا ہے۔ یہ لہر بھاری بوجھ اٹھانے اور کم کرنے کے لیے استعمال ہوتی ہے۔

⑵ ریل یا ٹریک: گینٹری کرین پل یا گرڈر عام طور پر ریلوں یا پٹریوں سے لیس ہوتا ہے جس پر ٹرالی چلتی ہے۔ یہ ریل کرین کی لمبائی کے ساتھ ساتھ ٹرالی کو گزرنے کے لیے رہنمائی کا راستہ فراہم کرتی ہیں۔

⑶ ٹراورزنگ میکانزم: ٹریورسنگ میکانزم مختلف اجزاء پر مشتمل ہوتا ہے جو ٹرالی کی پس منظر کی حرکت کو قابل بناتا ہے۔ اس میں اکثر درج ذیل عناصر شامل ہوتے ہیں۔

① ڈرائیو سسٹم: ڈرائیو سسٹم ٹرالی کو ریلوں کے ساتھ لے جانے کے لیے ضروری طاقت فراہم کرتا ہے۔ یہ الیکٹرک موٹرز، ہائیڈرولک سسٹم، یا پاور ٹرانسمیشن کی دوسری شکلوں کا استعمال کرتے ہوئے حاصل کیا جا سکتا ہے۔

② پہیے یا رولر: ٹرالی پہیوں یا رولرز سے لیس ہوتی ہے جو ریلوں سے رابطہ کرتے ہیں۔ یہ پہیے پٹریوں کے ساتھ ہموار حرکت کی اجازت دیتے ہیں۔

③ گائیڈنگ سسٹم: مناسب صف بندی اور استحکام کو یقینی بنانے کے لیے، وہاں ایک گائیڈنگ سسٹم ہو سکتا ہے۔ یہ نظام ٹرالی کو سفر کے دوران اپنے مطلوبہ راستے سے ہٹنے سے روکتا ہے۔

④ کنٹرول سسٹم: ایک کنٹرول سسٹم، جو اکثر کرین آپریٹر کے ذریعے چلایا جاتا ہے، ٹرالی کی درست حرکت کو قابل بناتا ہے۔ آٹومیشن اور نفاست کی سطح کے لحاظ سے اس میں جوائس اسٹک، بٹن، یا یہاں تک کہ ریموٹ کنٹرول بھی شامل ہو سکتے ہیں۔

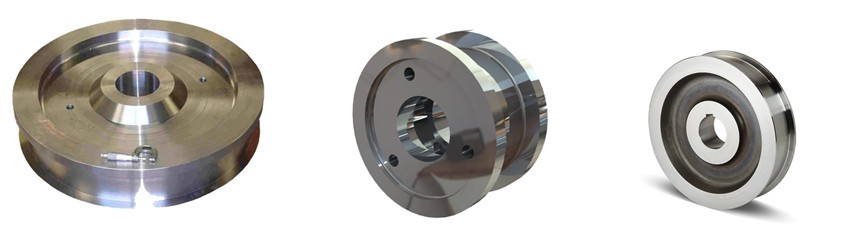

7. کرین وہیل

پری کاسٹ کنکریٹ پلانٹ کے گینٹری کرین سسٹم میں، کرین کے پہیے گینٹری کرین کے ٹرالی کو عبور کرنے کے طریقہ کار کا ایک لازمی جزو ہیں۔ یہ پہیے ریلوں یا پٹریوں کے ساتھ ساتھ گینٹری کرین کی نقل و حرکت کو آسان بنانے کے لیے ڈیزائن کیے گئے ہیں، جس سے کرین کو سہولت کے اندر بھاری پری کاسٹ کنکریٹ کے اجزاء کی نقل و حمل کی اجازت ملتی ہے۔



⑴ فنکشن: کرین کے پہیے گینٹری کرین کے وزن اور اس کے بوجھ کو سہارا دینے کے لیے ذمہ دار ہیں جبکہ ریلوں کے ساتھ ہموار اور کنٹرول شدہ حرکت کو یقینی بناتے ہیں۔ یہ پہیے ایک بڑے سطحی رقبے پر بوجھ تقسیم کرتے ہیں، خود پہیوں اور ان پر چلنے والی ریلوں دونوں پر دباؤ کو کم کرتے ہیں۔

⑵ ڈیزائن: کرین کے پہیے عام طور پر پائیدار مواد سے بنائے جاتے ہیں جو بھاری بوجھ، پہننے اور بار بار چلنے والی حرکت کو برداشت کر سکتے ہیں۔ وہ اکثر جعلی سٹیل یا کاسٹ آئرن سے بنائے جاتے ہیں، جو اپنی طاقت اور لچک کے لیے جانا جاتا ہے۔

⑶ دیکھ بھال: کرین کے پہیوں کی لمبی عمر اور محفوظ آپریشن کو یقینی بنانے کے لیے ان کی مناسب دیکھ بھال ضروری ہے۔ لباس، نقصان، یا غلط ترتیب کے کسی بھی نشان کی نشاندہی کرنے کے لیے باقاعدہ معائنہ ضروری ہے۔ دیکھ بھال میں پھسلن، فاسٹنرز کو سخت کرنا، اور اگر ضرورت ہو تو، پھٹے یا خراب پہیوں کی تبدیلی شامل ہو سکتی ہے۔

⑷ لوڈ کی صلاحیت: کرین کے پہیوں کی بوجھ کی صلاحیت ایک اہم غور ہے۔ یہ زیادہ سے زیادہ وزن سے مماثل ہونا چاہئے کہ گینٹری کرین کو پری کاسٹ کنکریٹ پلانٹ کے اندر اٹھانے اور منتقل کرنے کی ضرورت ہوگی۔

⑸ سیدھ: پہیوں اور ریلوں دونوں پر ضرورت سے زیادہ ٹوٹ پھوٹ کو روکنے کے لیے پہیے کی مناسب سیدھ بہت ضروری ہے۔ غلط طریقے سے لگائے گئے پہیے کرین کو غیر مساوی حرکت دینے کا سبب بن سکتے ہیں اور وقت سے پہلے ناکامی کا باعث بن سکتے ہیں۔







8. کرین ہک

پری کاسٹ کنکریٹ پلانٹ کے گینٹری کرین سسٹم میں، کرین ہک ایک اہم جزو ہے جو کرین کے اٹھانے کے طریقہ کار سے منسلک ہوتا ہے، جیسے کہ لہرانا یا ونچ۔ ہک کو بھاری پری کاسٹ کنکریٹ کے اجزاء، جیسے کنکریٹ کے پینل، بیم، یا دیگر ڈھانچے کو محفوظ طریقے سے جوڑنے اور اٹھانے اور پھر انہیں پلانٹ کے اندر مطلوبہ مقامات پر منتقل کرنے کے لیے ڈیزائن کیا گیا ہے۔



⑴ فنکشن: کرین ہک کا بنیادی کام بھاری بوجھ اٹھانے اور منتقل کرنے کے لیے ایک محفوظ اٹیچمنٹ پوائنٹ فراہم کرنا ہے۔ یہ بوجھ کے وزن کے ساتھ ساتھ کسی بھی متحرک قوتوں کو برداشت کرنے کے لیے ڈیزائن کیا گیا ہے جو اٹھانے، نقل و حرکت اور پوزیشننگ کے دوران ہو سکتا ہے۔

⑵ ڈیزائن: پائیداری اور بوجھ برداشت کرنے کی صلاحیت کو یقینی بنانے کے لیے کرین کے کانٹے عام طور پر اعلیٰ طاقت والے اسٹیل سے بنائے جاتے ہیں۔ انہیں اکثر سیفٹی لیچ یا لیچ میکانزم کے ساتھ ڈیزائن کیا جاتا ہے تاکہ بوجھ سے غیر ارادی طور پر لاتعلقی کو روکا جا سکے۔ ہک کی شکل اور سائز اس بات پر منحصر ہے کہ یہ کس قسم کے بوجھ کو اٹھائے گا اور کرین کی اٹھانے کی صلاحیت۔

⑶ سیفٹی لیچ: سیفٹی لیچ کرین ہک پر ایک ضروری حفاظتی خصوصیت ہے۔ یہ بوجھ کو اٹھانے اور حرکت کے دوران حادثاتی طور پر ہک سے پھسلنے سے روکتا ہے۔ کنڈی کو کھولنے اور بند کرنے کے لیے دستی طور پر چلایا جا سکتا ہے، جس سے کنٹرول شدہ منسلکہ اور بوجھ سے لاتعلقی ہو سکتی ہے۔

⑷ لوڈ کرنے کی صلاحیت: کرین ہک کی بوجھ کی گنجائش زیادہ سے زیادہ وزن سے مماثل ہونی چاہیے جس کو اٹھانے کے لیے گینٹری کرین ڈیزائن کیا گیا ہے۔ ہک کی گنجائش سے تجاوز کرنا ساختی ناکامی اور حفاظتی خطرات کا باعث بن سکتا ہے۔

⑸ لفٹنگ لوازمات: خود ہک کے علاوہ، لفٹنگ کے مختلف لوازمات جیسے کہ سلنگ، زنجیریں اور بیڑیاں اکثر کرین ہک کو بوجھ سے جوڑنے کے لیے استعمال ہوتی ہیں۔ ان لوازمات کا انتخاب بھی ان کی بوجھ کی گنجائش اور ہک کے ساتھ مطابقت کی بنیاد پر کیا جانا چاہیے۔



9. موٹر

پری کاسٹ کنکریٹ پلانٹ کے گینٹری کرین سسٹم میں، موٹرز ضروری اجزاء ہیں جو کرین کے مختلف میکانزم کو چلانے کے لیے ضروری طاقت فراہم کرتے ہیں، جیسے ٹرالی، ٹریولنگ وہیل، اور لفٹنگ میکانزم۔ یہ موٹریں برقی توانائی کو مکینیکل حرکت میں تبدیل کرنے کے لیے ذمہ دار ہیں، جس سے کرین کو اٹھانے، ٹراورسنگ اور پوزیشننگ کے کام انجام دینے کی اجازت ملتی ہے۔



⑴ ٹرالی موٹر: ٹرالی موٹر ٹرالی ٹراورسنگ میکانزم کو طاقت دینے کے لیے ذمہ دار ہے۔ یہ کرین کے پل یا گرڈر کی لمبائی کے ساتھ ٹرالی کو حرکت دیتا ہے، جس سے کرین بوجھ اٹھانے اور منتقل کرنے کے لیے مطلوبہ جگہ پر خود کو کھڑا کر سکتی ہے۔

⑵ سفری موٹر: گینٹری کرینوں کے لیے جن میں خود سے چلنے والا ٹریول میکانزم ہوتا ہے، ایک ٹریول موٹر کا استعمال زمینی گاڑیوں پر پہیوں یا رولرس کو چلانے کے لیے کیا جاتا ہے۔ یہ موٹر کرین کو رن وے یا پٹریوں کے ساتھ آگے بڑھاتی ہے اور اسے پلانٹ کے اندر افقی طور پر حرکت کرنے کے قابل بناتی ہے۔

⑶ ہوسٹ موٹر: لہرانے والی موٹر کو لفٹنگ میکانزم کو طاقت دینے کے لیے استعمال کیا جاتا ہے، جس میں ہوسٹ یا ونچ شامل ہے۔ یہ موٹر کرین کے ہک یا لفٹنگ اٹیچمنٹ کو اوپر اور نیچے کرتی ہے، جس سے کرین بھاری پری کاسٹ کنکریٹ کے اجزاء کو اٹھانے اور رکھنے کی اجازت دیتی ہے۔

⑷ ڈرائیو سسٹم: موٹرز عام طور پر ایک بڑے ڈرائیو سسٹم کا حصہ ہوتی ہیں جس میں گیئرز، کپلنگز اور بریک جیسے مختلف اجزاء شامل ہوتے ہیں۔ یہ نظام کرین کے مختلف میکانزم کی کنٹرول اور درست حرکت کو یقینی بناتا ہے۔

⑸ کنٹرول سسٹم: کرین کے کنٹرول سسٹم میں موٹرز کے کنٹرولز شامل ہیں، جو آپریٹر کو کرین کی حرکت کو شروع کرنے، روکنے، تیز کرنے اور ریورس کرنے کی اجازت دیتا ہے۔ کنٹرول سسٹم کرین کے مختلف افعال کے مربوط آپریشن کو یقینی بناتا ہے۔

⑹ متغیر رفتار: کچھ گینٹری کرین سسٹم میں متغیر رفتار کنٹرول کے ساتھ موٹرز ہوتی ہیں۔ یہ خصوصیت آپریٹرز کو مخصوص کام اور لوڈ کی ضروریات کی بنیاد پر کرین کی حرکت کی رفتار کو ایڈجسٹ کرنے کی اجازت دیتی ہے۔



.



10. ساؤنڈ اور لائٹ الارم سسٹم اور حد سوئچ اور سیفٹی پارٹس



⑴ساؤنڈ اور لائٹ الارم سسٹم: ساؤنڈ اور لائٹ الارم سسٹم کرین آپریٹرز، زمینی عملے اور کرین کے آس پاس موجود دیگر کارکنوں کو بصری اور قابل سماعت انتباہات فراہم کرنے کے لیے بنائے گئے ہیں۔ یہ الارم افراد کو ممکنہ طور پر خطرناک حالات سے آگاہ کرتے ہیں اور انہیں مناسب اقدامات کرنے کا اشارہ کرتے ہیں۔ الارم سسٹم مختلف واقعات سے متحرک ہو سکتا ہے، جیسے کرین کی حرکت، بوجھ کی حد تک پہنچنا، یا مخصوص حالات جن پر توجہ کی ضرورت ہوتی ہے۔ آواز اور روشنی کے الارم سسٹم کے اہم اجزاء میں شامل ہیں:

① الارم ہارن یا سائرن: یہ ممکنہ خطرات کی طرف توجہ مبذول کرنے کے لیے اونچی آواز میں سنائی دینے والے سگنل پیدا کرتے ہیں۔

②وارننگ لائٹس: بصری اشارے جو شور مچانے والے ماحول میں بھی لوگوں کی توجہ مبذول کرنے کے لیے روشن چمکتی ہوئی روشنیاں خارج کرتے ہیں۔

⑵ حد سوئچز: حد سوئچ حفاظتی آلات ہیں جو محفوظ آپریٹنگ حدود کی وضاحت کے لیے حکمت عملی کے ساتھ کرین پر رکھے جاتے ہیں۔ وہ اکثر کرین کے سفری راستے کے سرے پر رکھے جاتے ہیں تاکہ کرین کو ان حدود سے آگے بڑھنے سے روکا جا سکے۔ حد کے سوئچز تصادم، اوور ٹریول، اور دیگر غیر محفوظ حالات کو روکنے میں مدد کرتے ہیں۔ جب کرین اپنے سفر کی حد تک پہنچ جاتی ہے، تو حد سوئچ کرین کے کنٹرول کو اس کی حرکت کو روکنے یا ریورس کرنے کے لیے متحرک کرتا ہے۔ حد سوئچ ٹرالی اور سفری حرکات دونوں کے لیے استعمال کیے جا سکتے ہیں۔

⑶ حفاظتی حصے: محفوظ آپریشن کو یقینی بنانے کے لیے گینٹری کرین سسٹم میں مختلف حفاظتی حصے اور میکانزم لگائے جاتے ہیں۔ یہ اجزاء حادثات کو روکنے، خطرات کو کم کرنے اور اہلکاروں اور آلات کی حفاظت کے لیے بنائے گئے ہیں۔ حفاظتی حصوں کی مثالیں شامل ہیں:

① ایمرجنسی اسٹاپ بٹن: اسٹریٹجک طریقے سے رکھے گئے بٹن جو جب دبائے جاتے ہیں، ہنگامی حالات میں فوری ردعمل کے لیے کرین کی تمام حرکتوں کو فوری طور پر روک دیتے ہیں۔

② اینٹی تصادم کے نظام: سینسرز اور سسٹم جو دیگر کرینوں، ڈھانچے یا رکاوٹوں کی موجودگی کا پتہ لگاتے ہیں، تصادم کو روکتے ہیں اور محفوظ فاصلے کو یقینی بناتے ہیں۔

③ اوورلوڈ پروٹیکشن: سینسرز جو بوجھ اٹھائے جانے کی نگرانی کرتے ہیں اور کرین کو اس کی درجہ بندی کی گنجائش سے زیادہ بوجھ اٹھانے کی کوشش سے روکتے ہیں۔

④ سیفٹی لیچز: کرین ہکس سے منسلک، حفاظتی لیچز اٹھانے اور حرکت کے دوران بوجھ کو حادثاتی طور پر ہک سے پھسلنے سے روکتے ہیں۔







11. کنٹرول موڈ

پری کاسٹ کنکریٹ پلانٹ گینٹری کرین کے کنٹرول موڈ سے مراد وہ طریقہ ہے جس کے ذریعے کرین کی مختلف حرکات اور افعال کو کنٹرول کیا جاتا ہے۔ کنٹرول موڈ اس بات کا تعین کرتا ہے کہ کرین آپریٹر بھاری پری کاسٹ کنکریٹ کے اجزاء کو اٹھانا، ٹراورسنگ اور پوزیشننگ جیسے کاموں کو انجام دینے کے لیے کرین کے ساتھ کس طرح تعامل کرتا ہے۔ کئی کنٹرول موڈز عام طور پر گینٹری کرین سسٹم میں استعمال ہوتے ہیں۔



⑴ کیبن-کنٹرولڈ (کیب-کنٹرولڈ): کیبن کے زیر کنٹرول گینٹری کرین میں، آپریٹر خود کرین پر واقع کنٹرول کیبن یا ٹیکسی کے اندر بیٹھتا ہے۔ آپریٹر کے پاس بوجھ اور کام کے علاقے کی براہ راست نمائش ہوتی ہے۔ کنٹرول کیبن کنٹرول پینلز، جوائس اسٹک، بٹن، اور ڈسپلے سے لیس ہے جو آپریٹر کو کرین کی حرکات کو کنٹرول کرنے کی اجازت دیتے ہیں، جیسے اٹھانا، نیچے کرنا، ٹرالی کی حرکت، اور پٹریوں کے ساتھ سفر کرنا۔ کیبن کنٹرول کرین آپریشنز پر اعلیٰ سطح کی درستگی اور کنٹرول فراہم کرتا ہے۔

⑵ ریموٹ کنٹرولڈ: ایک ریموٹ کنٹرول گینٹری کرین آپریٹر کو ریموٹ کنٹرول ڈیوائس کا استعمال کرتے ہوئے دور سے کرین کی نقل و حرکت کو کنٹرول کرنے کی اجازت دیتی ہے۔ یہ کنٹرول موڈ مفید ہے جب آپریٹر کو بہتر مرئیت یا حفاظت کے لیے کام کے علاقے میں گھومنے کی ضرورت ہو۔ ریموٹ کنٹرول لچک اور سہولت فراہم کرتا ہے لیکن ریموٹ کنٹرول ڈیوائس اور کرین کے درمیان واضح لائن کی ضرورت ہوتی ہے۔

⑶ Pendant-Controlled: Pendant-controlled gantry کرینیں ایک ہینڈ ہیلڈ پینڈنٹ کنٹرول کا استعمال کرتی ہیں جو ایک کیبل کے ذریعے کرین سے منسلک ہوتا ہے۔ آپریٹر زمین پر کھڑا ہو سکتا ہے اور کرین کی نقل و حرکت کو کنٹرول کرنے کے لیے لاکٹ کا استعمال کر سکتا ہے۔ یہ کنٹرول موڈ اکثر سادہ آپریشنز کے لیے استعمال ہوتا ہے یا جب درست کنٹرول اتنا اہم نہیں ہوتا ہے۔ لٹکن کنٹرول عام طور پر دیکھ بھال اور پوزیشننگ کے کاموں کے لیے استعمال ہوتے ہیں۔

⑷ نیم خودکار: نیم خودکار کنٹرول طریقوں میں دستی آپریٹر کنٹرول اور خودکار افعال کا مجموعہ شامل ہوتا ہے۔ آپریٹر کرین کی حرکت کے بعض پہلوؤں کو کنٹرول کرتا ہے جبکہ کرین کا کنٹرول سسٹم دوسرے پہلوؤں میں مدد کرتا ہے۔ مثال کے طور پر، ایک آپریٹر کرین کے سفر کو کنٹرول کر سکتا ہے جبکہ کرین کا آٹومیشن سسٹم لفٹنگ کے دوران ایک مقررہ اونچائی پر بوجھ کو برقرار رکھتا ہے۔

⑸ مکمل خودکار: مکمل طور پر خودکار کنٹرول موڈز میں، گینٹری کرین کی حرکت کو مکمل طور پر خودکار نظام کے ذریعے کنٹرول کیا جاتا ہے۔ کرین پہلے سے پروگرام شدہ راستوں کی پیروی کرتی ہے اور آپریٹر کی براہ راست مداخلت کے بغیر کاموں کو انجام دیتی ہے۔ یہ موڈ اکثر دہرائے جانے والے اور معیاری کاموں کے لیے استعمال کیا جاتا ہے، جیسے کہ پہلے سے طے شدہ راستے پر پری کاسٹ اجزاء کو منتقل کرنا۔





12. خاکہ





صلاحیت (ٹی)	15	20	32	50
اسپین S (m)	5-35	10.5-45	10.5-45	10.5-45
اٹھانے کی اونچائی (m)	6-18	6~18	6~18	6~18
اٹھانے کی رفتار (م/ منٹ)	9.6	7.2	6	6
ٹرالی کی رفتار (میٹر/منٹ)	44.1	44.1	42.4	38.5
کرین کی رفتار (m/min)	40.1	40.1	38	44
کام کی ڈیوٹی	A5-A6	A5-A6	A5~A6	A5~A6
ٹریک کی قسم	P38 P43	P43	Qu70	QU80





ایک پری کاسٹ کنکریٹ پلانٹ کی گینٹری کرین کئی فوائد پیش کرتی ہے جو پلانٹ کے اندر کارکردگی، حفاظت اور پیداواری صلاحیت میں اضافہ کرتی ہے۔ پری کاسٹ کنکریٹ پلانٹ میں گینٹری کرین کے استعمال کے کچھ اہم فوائد یہ ہیں:



ہیوی لفٹنگ کی صلاحیت: گینٹری کرینیں بھاری بوجھ کو سنبھالنے کے لیے ڈیزائن کی گئی ہیں، جس سے وہ بڑے پری کاسٹ کنکریٹ کے اجزاء، جیسے کہ پینل، بیم اور کالم اٹھانے اور لے جانے کے لیے موزوں ہیں۔



لچکدار مواد ہینڈلنگ: گینٹری کرینوں کو پلانٹ کے اندر پری کاسٹ اجزاء کو کاسٹنگ ایریا سے کیورنگ ایریا اور پھر اسٹوریج یا لوڈنگ ایریا میں منتقل کرنے کے لیے استعمال کیا جا سکتا ہے۔ یہ لچک ورک فلو کو بڑھاتی ہے اور دستی مشقت کو کم کرتی ہے۔



عین مطابق پوزیشننگ: گینٹری کرینیں بوجھ کی درست پوزیشننگ پیش کرتی ہیں، جس سے آپریٹرز کو مقررہ علاقوں میں پری کاسٹ اجزاء کو درست طریقے سے رکھنے کی اجازت ملتی ہے۔ یہ درستگی غلطیوں کے خطرے کو کم کرتی ہے اور موثر اسمبلی کو یقینی بناتی ہے۔



بہتر حفاظت: گینٹری کرینیں مختلف حفاظتی خصوصیات سے لیس ہوتی ہیں جیسے حد کے سوئچ، آواز اور روشنی کے الارم، اور ٹکراؤ مخالف نظام۔ یہ خصوصیات کام کرنے کے محفوظ ماحول میں حصہ ڈالتی ہیں اور حادثات کے خطرے کو کم کرتی ہیں۔



کم سے کم مادی نقصان: پری کاسٹ کنکریٹ کے اجزاء نازک اور نقصان کے لیے حساس ہو سکتے ہیں۔ گینٹری کرینیں احتیاط سے ہینڈل کرنے، مواد کے ٹوٹنے کے خطرے کو کم کرنے اور تیار شدہ مصنوعات کے معیار کو یقینی بنانے کی اجازت دیتی ہیں۔



پلانٹ لے آؤٹ کے مطابق قابل اطلاق: گینٹری کرینوں کو پری کاسٹ کنکریٹ پلانٹ کی ترتیب میں فٹ ہونے کے لیے اپنی مرضی کے مطابق بنایا جا سکتا ہے۔ انہیں مخصوص ٹریک کنفیگریشنز اور کام کے علاقوں کو ایڈجسٹ کرنے کے لیے ڈیزائن کیا جا سکتا ہے۔



کارکردگی میں اضافہ: گینٹری کرینیں تیز رفتار اور موثر مواد کی نقل و حرکت کو قابل بناتی ہیں، پلانٹ میں رکاوٹوں اور بھیڑ کو کم کرتی ہیں۔ یہ بڑھتی ہوئی کارکردگی اعلی پیداوار کی شرح میں ترجمہ کرتی ہے.



اعلی پیداواری صلاحیت: مٹیریل ہینڈلنگ کے عمل کو ہموار کرتے ہوئے، گینٹری کرینیں پری کاسٹ کنکریٹ پلانٹ کی مجموعی پیداواری صلاحیت کو بڑھانے میں مدد کرتی ہیں۔



مؤثر لاگت: اگرچہ گینٹری کرین میں ابتدائی سرمایہ کاری اہم ہو سکتی ہے، لیکن پیداواری صلاحیت میں کمی، مزدوری کی لاگت میں کمی، اور بہتر حفاظت کے لحاظ سے طویل مدتی فوائد وقت کے ساتھ ساتھ لاگت کی بچت کا باعث بن سکتے ہیں۔



بہتر کوالٹی کنٹرول: گینٹری کرینز کے ذریعے سہولت فراہم کی جانے والی پری کاسٹ اجزاء کی درست جگہ اسمبلی کی درستگی کو بہتر بناتی ہے، جس کے نتیجے میں بہتر معیار کی تیار شدہ مصنوعات حاصل ہوتی ہیں۔









ایک پری کاسٹ کنکریٹ پلانٹ گینٹری کرین میں پرکاسٹ کنکریٹ مینوفیکچرنگ کے عمل میں متنوع ایپلی کیشنز ہوتے ہیں۔ اس کی ورسٹائل صلاحیتیں اسے مختلف کاموں کے لیے ایک ضروری ٹول بناتی ہیں، جو پلانٹ میں کارکردگی، حفاظت اور پیداواری صلاحیت میں اضافہ کرتی ہیں۔ پری کاسٹ کنکریٹ پلانٹ میں گینٹری کرین کے کچھ اہم استعمال یہ ہیں:



مال کو سنبھالنا: گینٹری کرینیں بھاری پری کاسٹ کنکریٹ کے اجزاء، جیسے پینل، بیم، کالم، اور سلیب، پلانٹ کے ایک حصے سے دوسرے حصے تک لے جانے کے لیے استعمال ہوتی ہیں۔ اس میں کاسٹنگ ایریا سے کیورنگ چیمبرز، سٹوریج یارڈز، یا لوڈنگ زون تک منتقل ہونے والے اجزاء شامل ہیں۔



کاسٹنگ ایریا: گینٹری کرینیں سانچوں اور فارم ورک کو اٹھانے کے ساتھ ساتھ کنکریٹ ڈالنے سے پہلے مضبوط مواد کی پوزیشننگ میں مدد کرتی ہیں۔ وہ معدنیات سے متعلق بستروں سے کاسٹ شدہ اجزاء کو کیورنگ ایریا میں منتقل کرنے میں بھی مدد کرتے ہیں۔



کیورنگ ایریا: کاسٹ کرنے کے بعد، پری کاسٹ اجزاء کو ایک مخصوص کیورنگ وقت کی ضرورت ہوتی ہے۔ گینٹری کرینیں اجزاء کو کیورنگ چیمبرز میں منتقل کر سکتی ہیں اور پھر علاج مکمل ہونے کے بعد انہیں ذخیرہ کرنے والے علاقوں میں منتقل کر سکتی ہیں۔



اسمبلی: گینٹری کرینیں اسمبلی کے دوران پرکاسٹ اجزاء کو درست طریقے سے پوزیشن میں رکھنے کے لیے استعمال کی جاتی ہیں، درست سیدھ اور بڑے ڈھانچے کی موثر تعمیر کو یقینی بنانے کے لیے۔



ذخیرہ اور بازیافت: گینٹری کرینیں سٹوریج یارڈز یا ریک سے پری کاسٹ اجزاء کو اٹھانے اور تعمیراتی جگہوں تک لے جانے کے لیے ٹرکوں پر رکھنے کے لیے کام کرتی ہیں۔



لوڈنگ اور ان لوڈنگ: گینٹری کرینوں کا استعمال پری کاسٹ اجزاء کو ٹرکوں یا ٹریلرز پر تعمیراتی مقامات تک پہنچانے کے لیے کیا جاتا ہے۔ وہ سائٹ پر پہنچنے پر اجزاء کو اتارنے میں بھی مدد کرتے ہیں۔



تکمیل کے لیے پوزیشننگ: گینٹری کرینیں مکمل ٹچز جیسے کنکریٹ کیورنگ، سطح کے علاج اور معائنہ کے لیے پری کاسٹ اجزاء کی پوزیشن میں مدد کرتی ہیں۔



پلانٹ کے اندر نقل و حمل: گینٹری کرینیں ان پٹڑیوں کے ساتھ حرکت کر سکتی ہیں جو پلانٹ کے مختلف حصوں کا احاطہ کرتی ہیں، اضافی ہینڈلنگ آلات کی ضرورت کے بغیر اجزاء کی موثر نقل و حمل کو قابل بناتی ہیں۔



دیکھ بھال اور مرمت: گینٹری کرینیں پلانٹ کے اندر دیکھ بھال اور مرمت کے کاموں کے دوران سامان اور مشینری کو اٹھانے اور منتقل کرنے کے لیے استعمال ہوتی ہیں۔



لچکدار آپریشنز: گینٹری کرینوں کی لچک پری کاسٹ کنکریٹ پلانٹ میں مختلف پیداواری ضروریات، ترتیب اور نظام الاوقات میں فوری ایڈجسٹمنٹ کی اجازت دیتی ہے۔







پروجیکٹ کی تشخیص اور ڈیزائن:

• پری کاسٹ کنکریٹ پلانٹ کی مخصوص ضروریات کو سمجھیں، بشمول بوجھ کی گنجائش، اٹھانے کی اونچائی، اسپین، اور آپریشنل ماحول۔
• سٹرکچرل انجینئرز اور کرین ماہرین کے ساتھ مل کر ایک گینٹری کرین ڈیزائن کریں جو حفاظت اور ریگولیٹری معیارات پر عمل کرتے ہوئے پلانٹ کی ضروریات کو پورا کرے۔

مواد کا انتخاب اور تعمیر:

• کرین کے ساختی اجزا کے لیے اعلیٰ معیار کے مواد کا انتخاب کریں، بشمول سٹیل کے بیم، کالم اور کنکشن عناصر۔
• ساختی اجزاء کو ڈیزائن کی وضاحتوں کے مطابق تیار کریں، درست جہتوں اور رواداری کو حاصل کرنے کے لیے مینوفیکچرنگ میں درستگی کو یقینی بنائیں۔

ویلڈنگ اور اسمبلی:

• گینٹری کرین کا بنیادی ڈھانچہ بنانے کے لیے من گھڑت حصوں کو ایک ساتھ ویلڈ کریں، بشمول گرڈر، ٹانگیں اور کراس بریسنگ عناصر۔
• ساختی سالمیت کی ضمانت کے لیے ویلڈنگ کی مناسب تکنیک اور کوالٹی کنٹرول کو یقینی بنائیں۔

مشینی اور سطحی علاج:

• ہموار آپریشن کو یقینی بنانے کے لیے کرین کے اجزاء، جیسے پہیے، ایکسل اور گیئر سسٹم کو مشین اور ختم کریں۔
• کرین کو سنکنرن اور ماحولیاتی عوامل سے بچانے کے لیے پرائمنگ اور پینٹنگ جیسے سطح کے علاج کا اطلاق کریں۔

الیکٹریکل اور مکینیکل اجزاء:

• کرین کی نقل و حرکت کے لیے درکار موٹرز، گیئر باکس، بریک، اور دیگر مکینیکل اجزاء نصب کریں۔
• برقی اجزاء شامل کریں، بشمول وائرنگ، حد سوئچ، سینسر، کنٹرول پینل، اور حفاظتی نظام۔

حفاظتی خصوصیات اور جانچ:

• کرین کے محفوظ آپریشن کو یقینی بنانے کے لیے حفاظتی خصوصیات جیسے لمیٹ سوئچز، الارم، اور ایمرجنسی اسٹاپ سسٹم کو مربوط کریں۔
• کسی بھی مسئلے کی شناخت اور ان سے نمٹنے کے لیے کرین کی نقل و حرکت، کنٹرول، اور حفاظتی طریقہ کار کی مکمل جانچ کریں۔

کوالٹی اشورینس اور معائنہ:

• ڈیزائن کی وضاحتیں اور حفاظتی معیارات کی تعمیل کو یقینی بنانے کے لیے پیداواری عمل کے مختلف مراحل پر معیار کی جانچ اور معائنہ کریں۔

لوڈ ٹیسٹنگ:

• کرین کی اٹھانے کی صلاحیت اور بوجھ کے مختلف حالات میں استحکام کی تصدیق کے لیے لوڈ ٹیسٹ کروائیں۔

تنصیب اور کمیشننگ:

• کرین کے اجزاء کو پری کاسٹ کنکریٹ پلانٹ میں منتقل کریں اور تنصیب کے منصوبے کے مطابق انہیں سائٹ پر جمع کریں۔
• کرین کو اصل آپریشنل ماحول میں اس کی نقل و حرکت، کنٹرول اور حفاظتی نظام کی جانچ کرکے کمیشن کریں۔

آپریٹر کی تربیت:

• کرین آپریٹرز کو گینٹری کرین کے مناسب استعمال پر تربیت دیں، بشمول کنٹرول آپریشن، لوڈ ہینڈلنگ، حفاظتی طریقہ کار، اور دیکھ بھال کے طریقے۔

دستاویزات اور حوالگی:

• پلانٹ کے انتظام کو جامع دستاویزات فراہم کریں، بشمول آپریشن مینوئل، دیکھ بھال کے رہنما خطوط، اور تکنیکی وضاحتیں۔

جاری سپورٹ اور دیکھ بھال:

• گینٹری کرین کے مسلسل محفوظ اور موثر آپریشن کو یقینی بنانے کے لیے دیکھ بھال، سروسنگ، اور اسپیئر پارٹس کی فراہمی کے لیے جاری تعاون کی پیشکش کریں۔







کمپنی نے ایک ذہین سازوسامان مینجمنٹ پلیٹ فارم نصب کیا ہے، اور ہینڈلنگ اور ویلڈنگ کے روبوٹ کے 310 سیٹ (سیٹ) نصب کیے ہیں۔ منصوبے کی تکمیل کے بعد، 500 سے زائد سیٹ (سیٹ) ہوں گے، اور آلات نیٹ ورکنگ کی شرح 95 فیصد تک پہنچ جائے گی۔ 32 ویلڈنگ لائنوں کو استعمال میں لایا گیا ہے، 50 کو نصب کرنے کا منصوبہ ہے، اور پوری پروڈکٹ لائن کی آٹومیشن کی شرح 85 فیصد تک پہنچ گئی ہے۔
